Dewoitine D510 de 3 m, par Jean-Baptiste

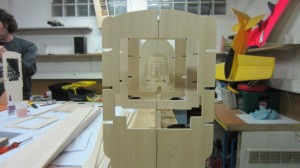

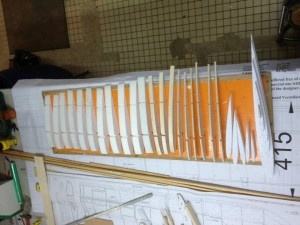

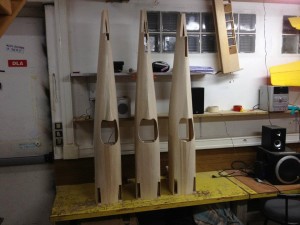

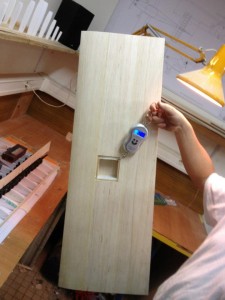

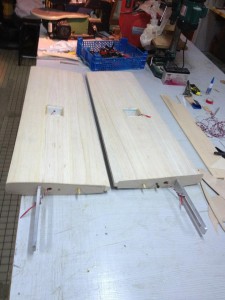

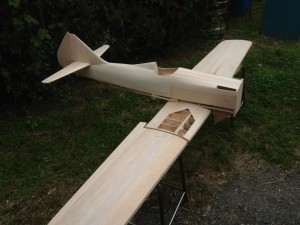

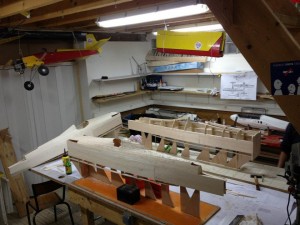

Construction du Dewoitine 510 par l'image...

            >>>>> Haut de page >>>>> Page d'accueil >>>>> Dernières mises à jour >>>>> Sommaire : l’atelier de Jean-Baptiste

Alain RONK

(22 commentaires)

Passer au formulaire de commentaire

    • roland hoccry le 2012-06-22 09:12:55
    Voila du tres beau travail qui plus est je viens juste de finir le mien le Dewoitine D510, certe pas dans cette grandeur mais en 1700 mm et j'avoue que cette avion me plait de part son profil et son vol l'ayant déja réalisé en 1984. Bravo et merci pour ces tres belles photos
    • Jean-Baptiste FRANCOIS le 2012-08-21 12:44:54

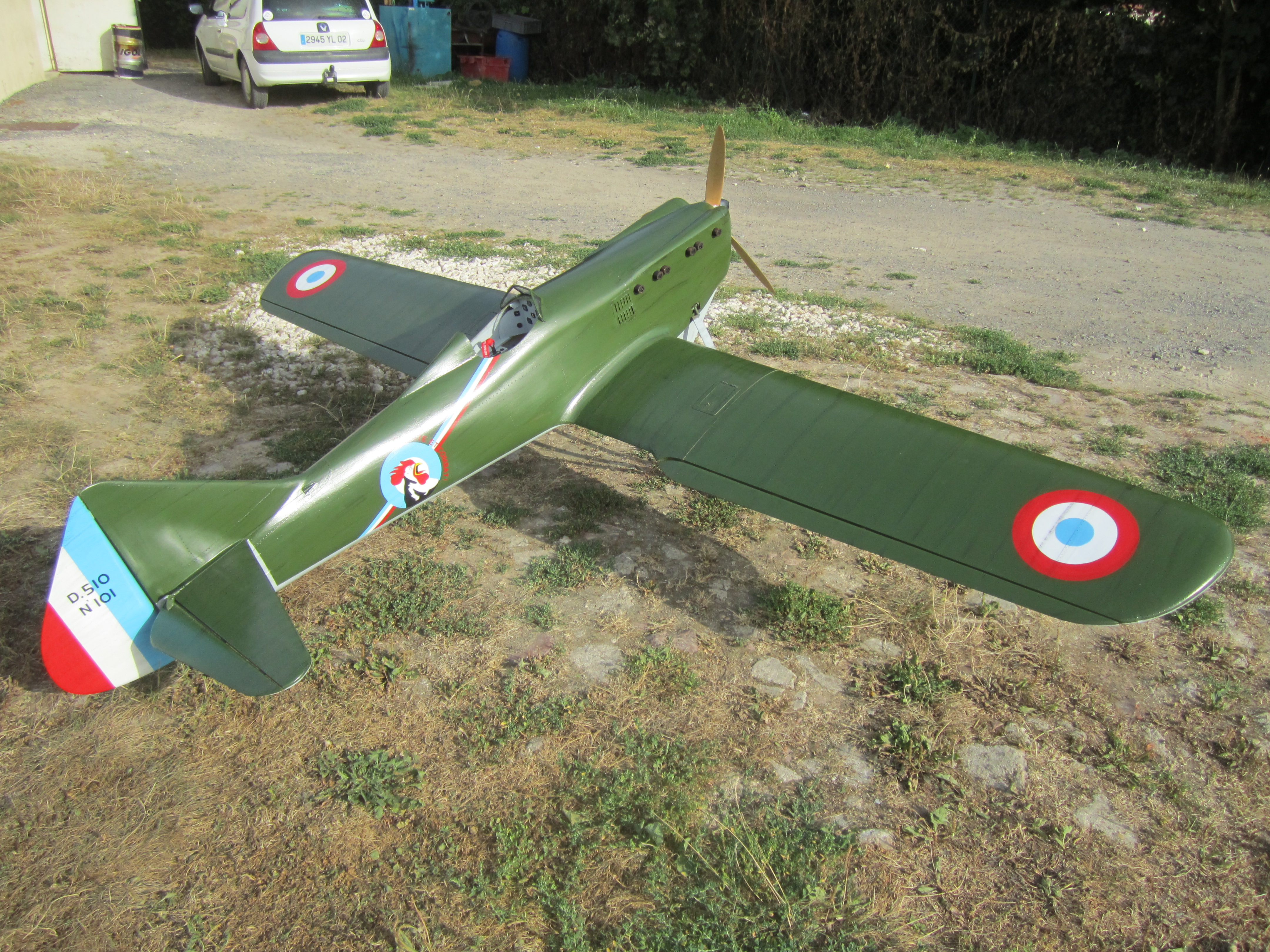

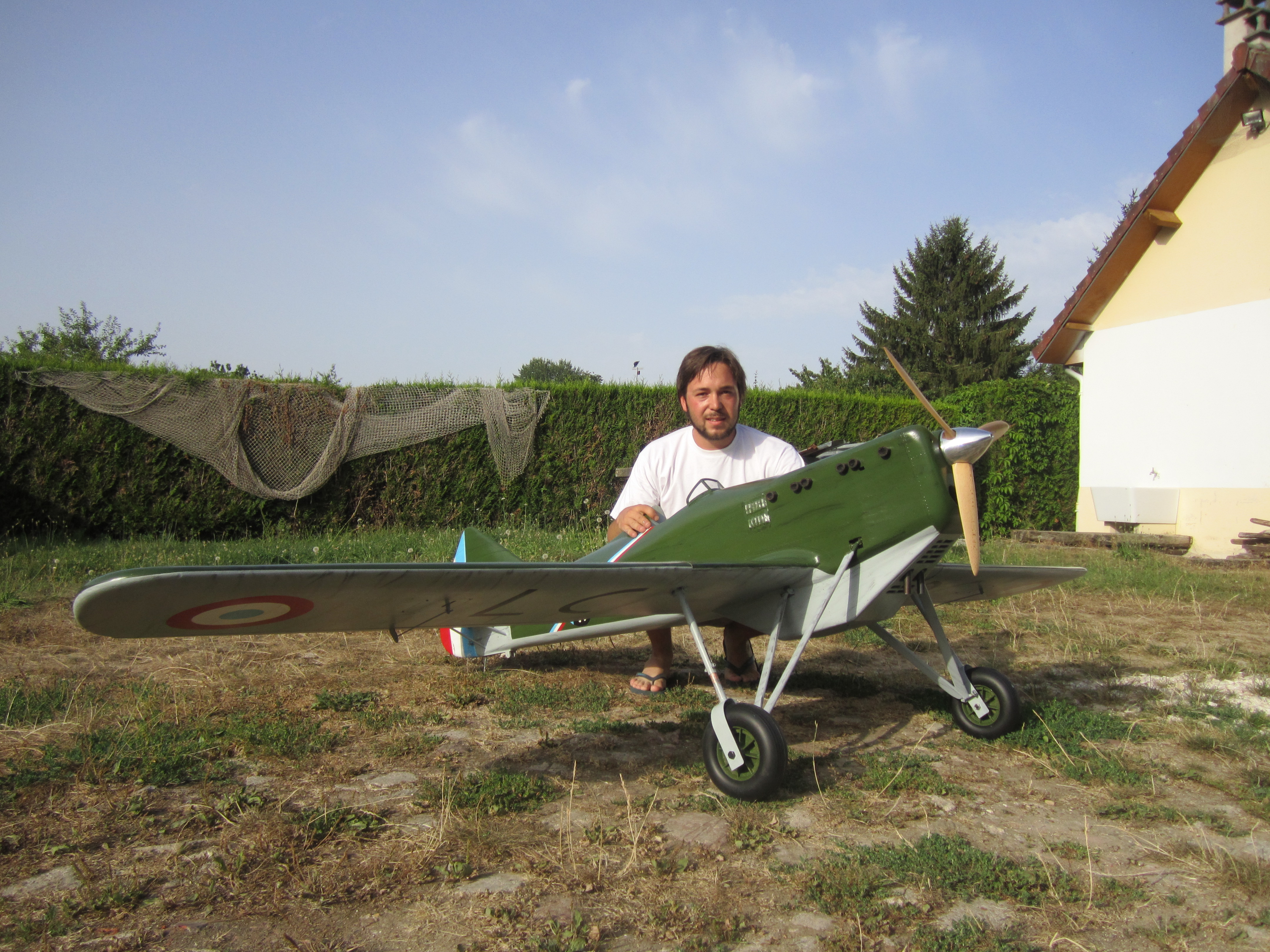

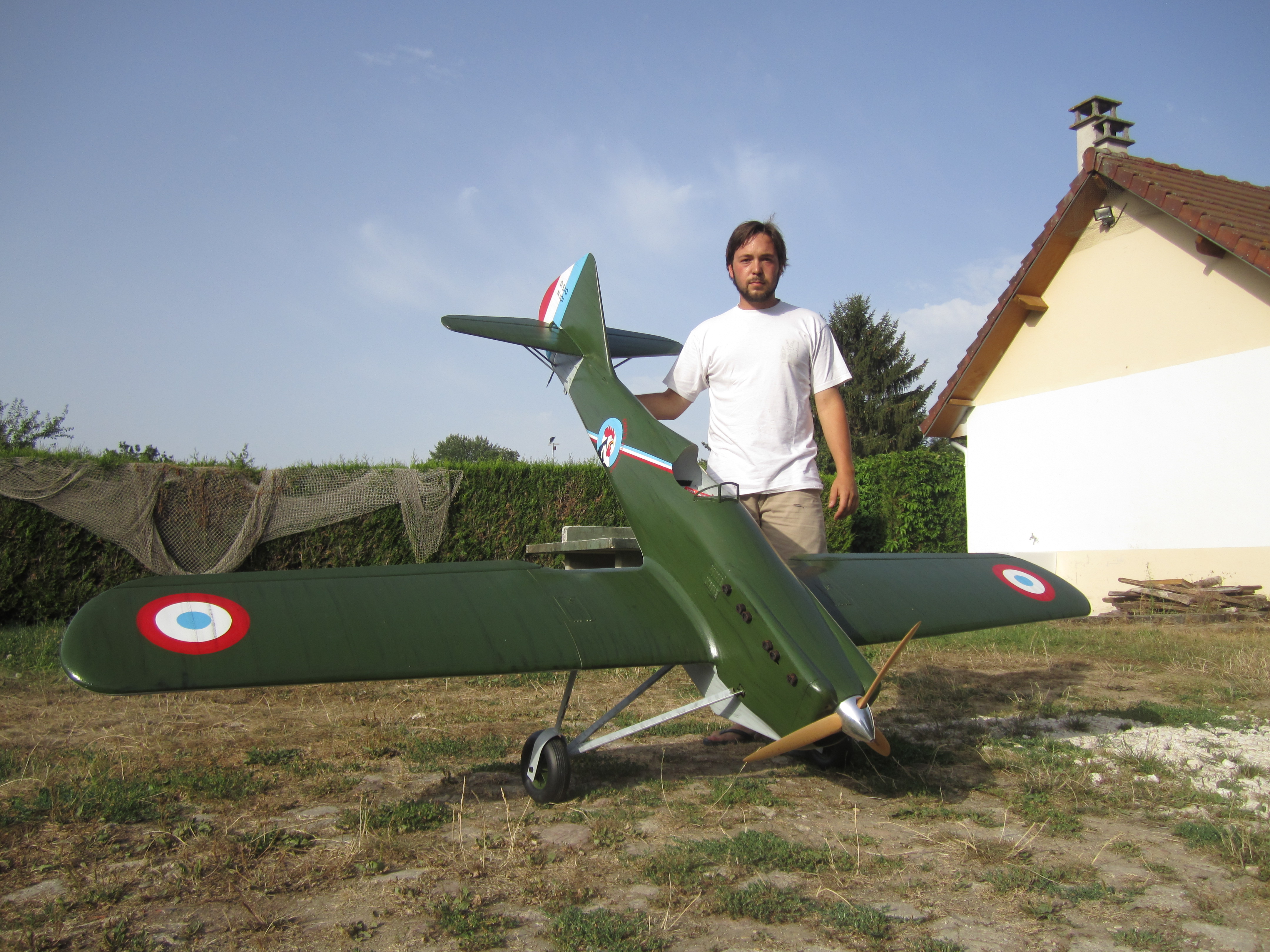

    voila il est fini et a fait son premier vole ce matin!!! 3 m d'envergure 2m de long , moteur MT 57cc ,et 12kg un gros planeur !!! :lol:
    • DELOBELLE le 2012-11-26 00:10:47
    bonjour j'ai l'intention de construire cet avion en 3 métres j'ai les plans du 1,70 par quel facteur je doit augmenter les sections ?
    • Alain RONK le 2012-11-26 07:21:18
      Author

    Bonjour, Tout dépend de quelle section on parle. En réalité, il faut refaire le plan pour adapter la résistance de le structure..., à la taille finale ! Donc, il ne suffit pas de multiplier par environ 2 pour refaire le plan. En passant de 1,70 à 3 mètres, le poids va être multiplier 4 ou 5, voire même par 6 ! On voit bien que les éléments ne peuvent donc pas à être simplement multiplier juste par environ 2. Affaire à suivre..., un D 510 en mètres..., çà doit être vraiment sympa !  :) Alain  :wink:

    • DELOBELLE le 2012-11-26 09:51:54
    Merci pour cette réponse quel sont les endroits a revoir particulièrement hormis evidament couple moteur et revoie des contraintes moteur vous n'auriez pas un plan DXF ou DWG de cet avion ? je fini la construction d'un BUCKER 133 et j'aimerer me construire un Racer atypique j'ai perdu l'usage de mon bras droit j'ai donc des Pb dans le choix de mes constructions, le BUCKER est ma 2é construction mon 1é est un SOPWITCH PUP 1/3.3 de Tony Clark
    • FRANCOIS Jean-Baptiste le 2012-11-26 09:53:06
    bonjour,   Vous m enlevez les mots de la bouche 8) . Je suis parti du plan d aéroplan ( 1.50m) que j?ai agrandis en 3m juste pour avoir les couples à la bonne taille. J?ai changé tout le reste calages profiles bref toute la conception :mrgreen: . Voici le Facebook des dewoitineux du club : http://www.facebook.com/#!/groups/dewoitine/ cordialement JB :wink:
    • FRANCOIS Jean-Baptiste le 2012-11-26 09:59:22
    oui allez voir la : http://aeroplan.perso.sfr.fr/ et si vous voulez deux ou trois tuyaux sur cette belle machine je suis disponible au 0625805282 JB :)
    • DELOBELLE le 2012-11-26 10:31:37
    c'est sur Aeroplan que j'ai récuperer les plans , et c'est celui ci que j'aimerai agrandir en 3 métres avec autocad pas de souci mais j'ai des pb a apréhander les corrections a apporter au vu de la taille désirer
    • Alain RONK le 2012-11-26 11:32:56
      Author

    Les points importants en terme de contrainte mécanique sont les suivants : - Evidemment, la cloison pare feu et la fixation du moteur - La fixation au niveau des renforts du train d'atterrissage - Et bien sûr, la clé d'aile ! Alain :wink:

    • DELOBELLE le 2012-11-26 13:14:02
    merci pour vos remarques je fais grand, car ça vol mieux et ensuite avec une seule main a peut prés valides ( limiter en flexion ) je ne peux faire des pièces trop petites et je manque de précision j'ai pas de compte Facebook et je n?ai pas trop envie d'en créer un mon Sopwitch vol très bien et j'ai encore pas mal de boulot sur le Bucker (les ailles a faire) comment faire apparaître des photos sur ce post cordialement Jean-Louis Surgéres
    • FRANCOIS Jean-Baptiste le 2012-11-26 14:28:18
    a voir: http://www.youtube.com/watch?v=Uz33cGiXBu4
    • Alain RONK le 2012-11-26 14:42:13
      Author

    Bonjour Jean-Louis Envoyez moi vos photos et je les intègre ici.  Alain  :wink:

    • DELOBELLE le 2012-11-27 23:56:41
    Bonjour quel est le poids du train d'atterrissage sans les roues du Dewotine 3m ? car je cherche a évaluer le poids du train que je dois construire pour mon Bucker et je commence a m'inquiéter, car j'évalue le poids a 15 kg pour un biplan de 2,4m alors que je devrais être a 12kg j'aurais aimer installer un 9 cylindres Seidel, mais ça m'amène a 17 kg et cela fait beaucoup , je laisse tomber le fumigène ce qui vas me faire gagner 300 gr cordialement jld
    • Alain RONK le 2012-11-28 08:11:02
      Author

    Bonjour Jean-Louis Pas d'inquiétude, 17 kilos pour un biplan de 2,40 d'envergure, il n'y a aucun souci ! Certes, l'objectif de gagner du poids est essentiel mais, il ne faut pas être trop léger non plus ! Alain :wink:

    • FRANCOIS Jean-Baptiste le 2012-11-28 08:15:41
    je n es pas pesé le train dsl :-| par contre je peux te dir quil est en tube d'acier , un train doit etre solide :idea: Il doit résister de deux a trois fois le poid du coucou 8-O 8-O ,au cas ou tu apponte :-?  Pour ton Bucker ,regarde un peux comment tu es centré ,plus av ou plus ar ,le calage des ailes + profile et la charge à l air ça te donneras une idée de son attitude en l air :wink:
    • FRANCOIS Jean-Baptiste le 2012-11-28 08:27:59
    oui oui le dewoitine est trop léger , 12kg :-? je vais l'équiper d un fumigene pour l alourdir :mrgreen: 15kg aurait été idéal
    • Alain RONK le 2012-11-28 09:55:30
      Author

    Il ne faut pas oublier que le poids est, en quelque sorte, un gage de "stabilité", dans la limite du raisonnable, bien sûr !!! :lol: La charge alaire ne doit pas être la plus basse non plus. Elle doit se situer entre un mini et un maxi. Si on sort de cette "fourchette", le vol n'est pas agréable du tout !!!  8-O Alain

    • DELOBELLE le 2012-11-28 13:07:09
    mon sopwitch fait 15 kg et tu a l'impression qu'il flotte avec c'est eux mètre carré de toile par contre mon Tiger Moth Hangar 9 de 2,3 m fait 9kg et mon Nieuport 28 de 1,8m presque 8kg pour mon Bucker celui de Paolo Severin en tube inox fait 10 kg avec un 50 et jusqua 15kg avec un 7 cylindres je suis donc plutôt lourd
    • labelle le 2013-01-25 14:20:52
    bonjour vendez vous votre tiger moth hangar 9 ? cdlt
    • delobelle le 2013-01-25 17:11:29
    bonjour à priorie non   ou demeurer vous ?
    • labelle le 2013-01-25 18:29:37
    en alsace
