Bonjour à tous !
Je vous présente le début des travaux de mon Tempest. Cela fait à peu près 10 mois que je réfléchi, dessine, et redessine des plans et croquis... après de multiples essais et tests, notamment concernant la fibre, le moulage/démoulage, je me décide de me lancer dans la construction.
-Pour hausser la difficulté, jâai choisi de ne pas me servir de plans déjà réalisés...
Note du Webmaster --> Voir la présentation d'Alexandre dans le forum

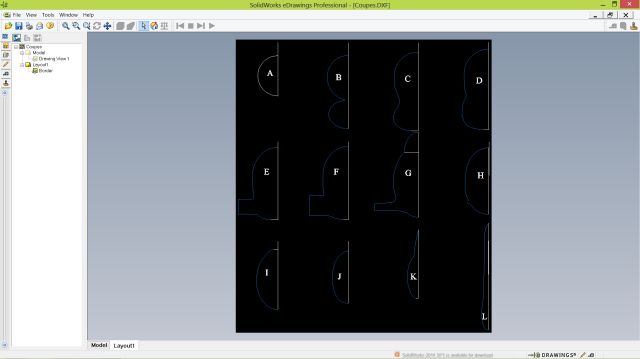

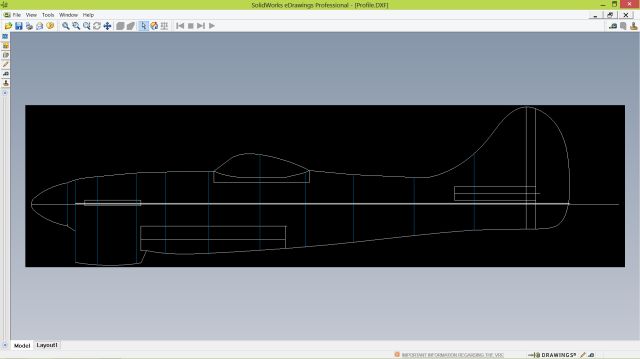

Partant de zéro, jâai réalisé mes plans sur Solidwork 2013 et Turbocad. (photos 1 et 2) Je suis parti sur un fuselage en fibre, et une aile en bois et polystyrène.Â
[caption id="attachment_21564" align="alignnone" width="640'>Télécharger le PDF
Photo 1
[caption id="attachment_21565" align="alignnone" width="640'>Télécharger le PDF
Photo 2
Photo 3
[caption id="attachment_21567" align="alignnone" width="480'>Télécharger le PDF
Photo 4
[caption id="attachment_21568" align="alignnone" width="480'>Télécharger le PDF
Photo 5
Photo 6
[caption id="attachment_21570" align="alignnone" width="480'>Télécharger le PDF
Photo 7
Ajout du système électrique du train dâatterrissage (photo 8 et 9)
[caption id="attachment_21571" align="alignnone" width="480'>Télécharger le PDF
Photo 8
[caption id="attachment_21572" align="alignnone" width="480'>Télécharger le PDF
Photo 9
Plaquage Extrados et première ébauche des volets dâintrados (photo 10 et 11)
[caption id="attachment_21573" align="alignnone" width="480'>Télécharger le PDF
Photo 10
[caption id="attachment_21574" align="alignnone" width="480'>Télécharger le PDF
Photo 11
Réalisation des tringles de volets (photo 12)
[caption id="attachment_21575" align="alignnone" width="640'>Télécharger le PDF
Photo 12
Photo 13
Photo 14
Photo 15
[caption id="attachment_21579" align="alignnone" width="640'>Télécharger le PDF
Photo 16
[caption id="attachment_21580" align="alignnone" width="640'>Télécharger le PDF
Photo 17
Photo 18
[caption id="attachment_21582" align="alignnone" width="640'>Télécharger le PDF
Photo 19
Photo 20
Photo 21
Photo 1
[caption id="attachment_21565" align="alignnone" width="640'>Télécharger le PDF
Photo 2

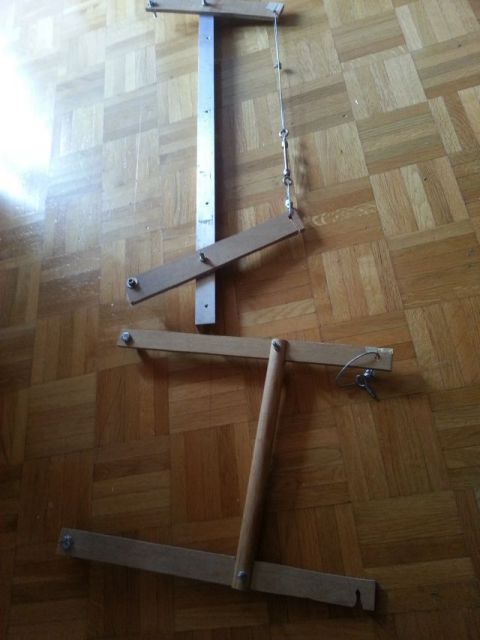

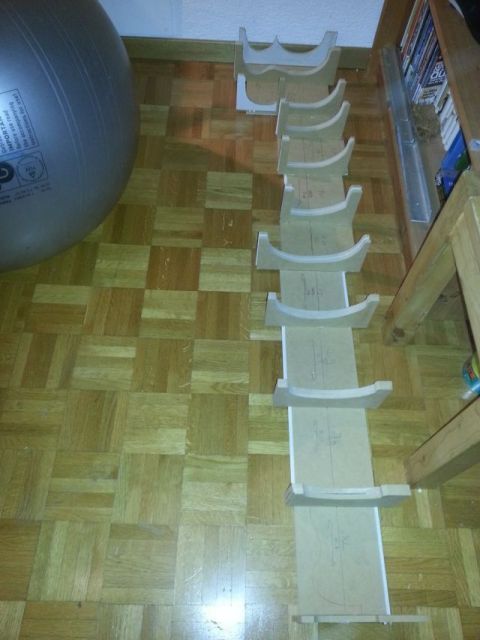

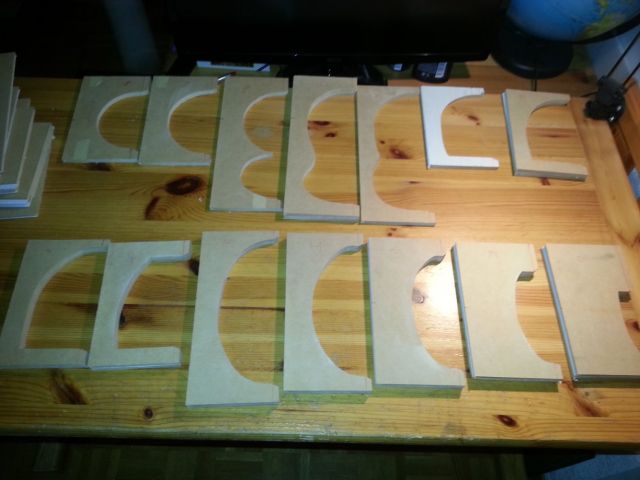

Découpe et assemblage des couples ainsi que mes outils faits maison pour découper le fuselage(photos 3, 4 et 5)
Jâai décidé de réaliser lâaile en 3 parties, la centrale en bois, et les extrémités en polystyrène plaqué bois.Â
[caption id="attachment_21566" align="alignnone" width="640'>Télécharger le PDF
Photo 3
[caption id="attachment_21567" align="alignnone" width="480'>Télécharger le PDF
Photo 4
[caption id="attachment_21568" align="alignnone" width="480'>Télécharger le PDF
Photo 5
Voici les premières photos de la construction.

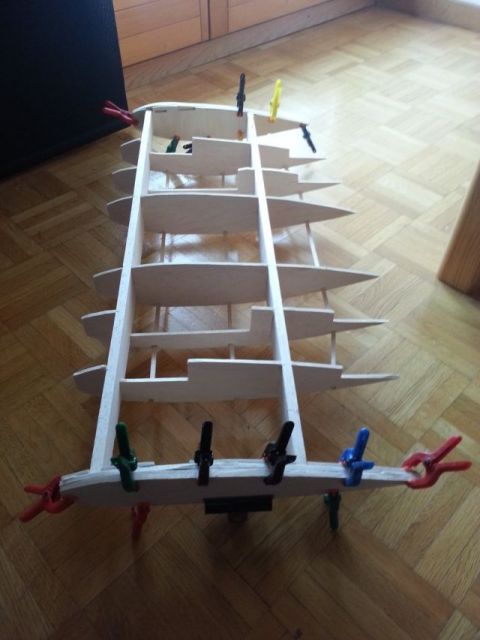

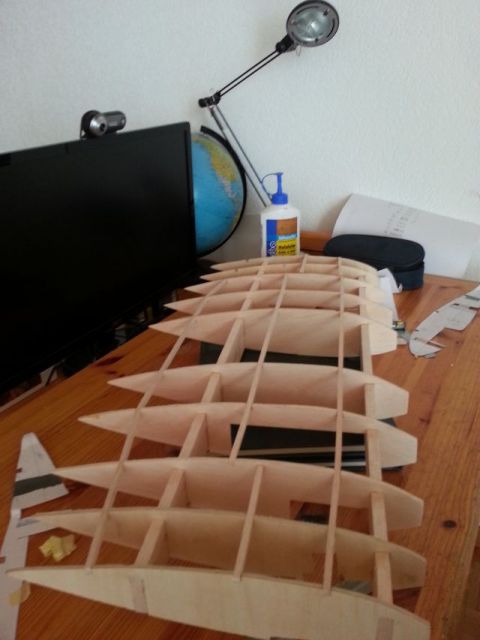

Voilà la partie principale (photos 6 et 7)
[caption id="attachment_21569" align="alignnone" width="480'>Télécharger le PDF
Photo 6
[caption id="attachment_21570" align="alignnone" width="480'>Télécharger le PDF
Photo 7

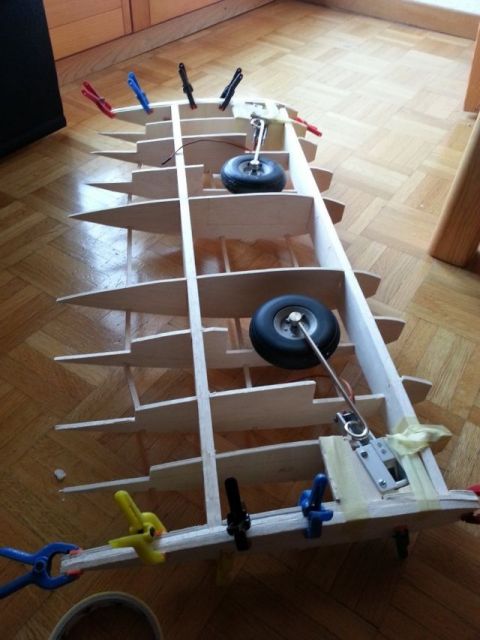

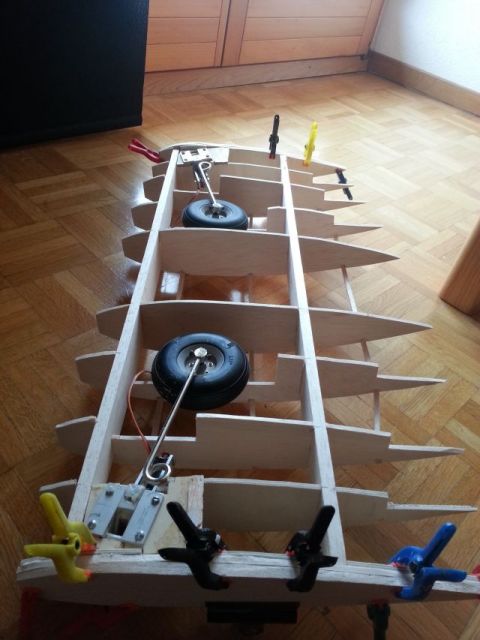

Ajout du système électrique du train dâatterrissage (photo 8 et 9)
[caption id="attachment_21571" align="alignnone" width="480'>Télécharger le PDF
Photo 8
[caption id="attachment_21572" align="alignnone" width="480'>Télécharger le PDF
Photo 9

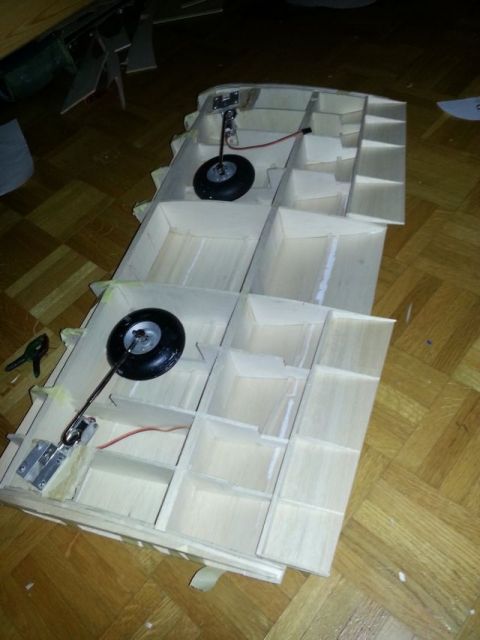

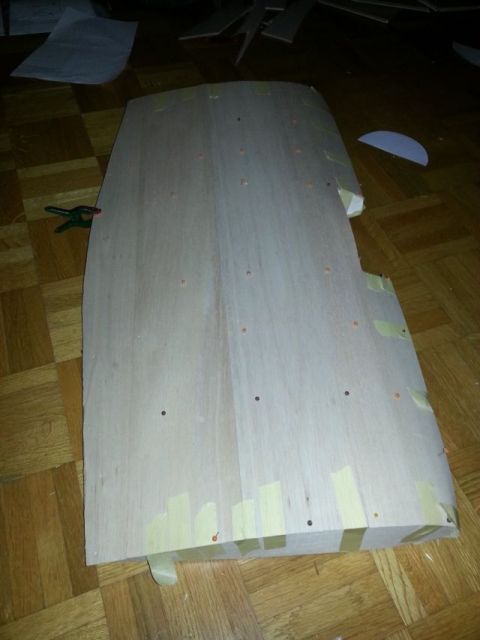

Plaquage Extrados et première ébauche des volets dâintrados (photo 10 et 11)
[caption id="attachment_21573" align="alignnone" width="480'>Télécharger le PDF
Photo 10
[caption id="attachment_21574" align="alignnone" width="480'>Télécharger le PDF
Photo 11

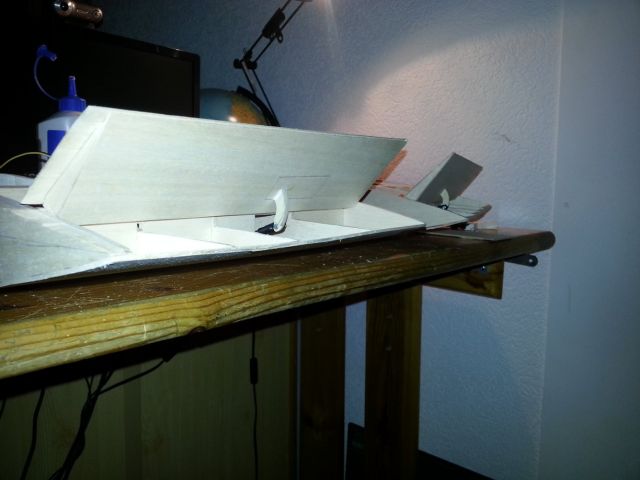

Réalisation des tringles de volets (photo 12)
[caption id="attachment_21575" align="alignnone" width="640'>Télécharger le PDF
Photo 12

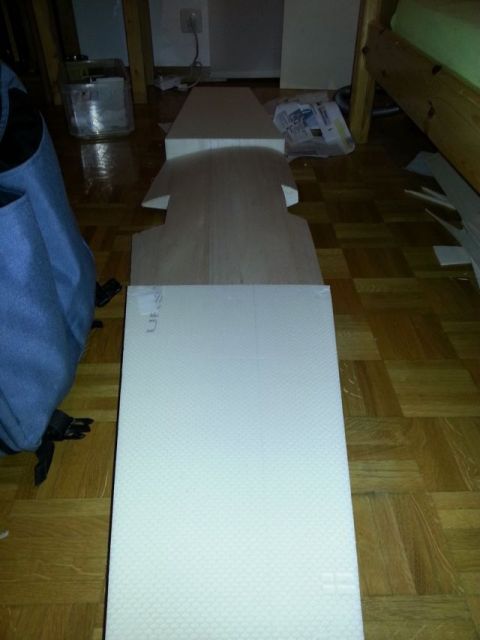

Voici les deux extrémités, taillés dans des blocs de polystyrène de 80mm dâépaisseur (Photo 13)
[caption id="attachment_21576" align="alignnone" width="480'>Télécharger le PDF
Photo 13

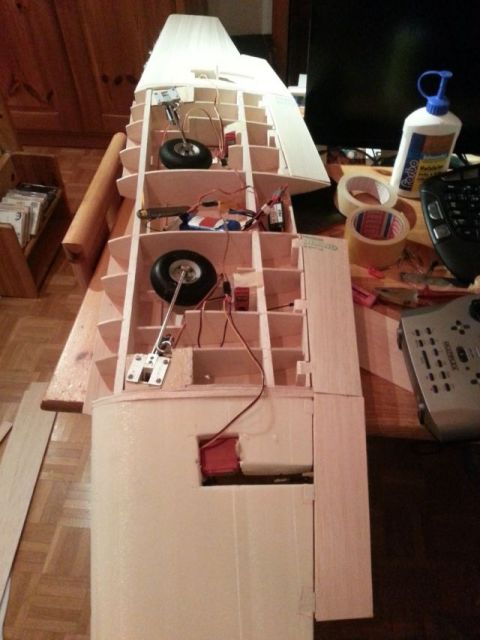

Assemblage complet de lâaile, avec volets dâintrados terminés.Â
Il manque encore les saumons, et les volets, en cours de réalisation (Photo 14)
[caption id="attachment_21577" align="alignnone" width="480'>Télécharger le PDF
Photo 14

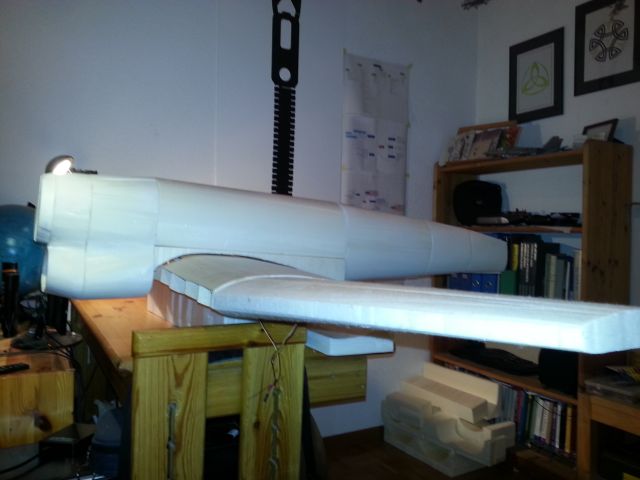

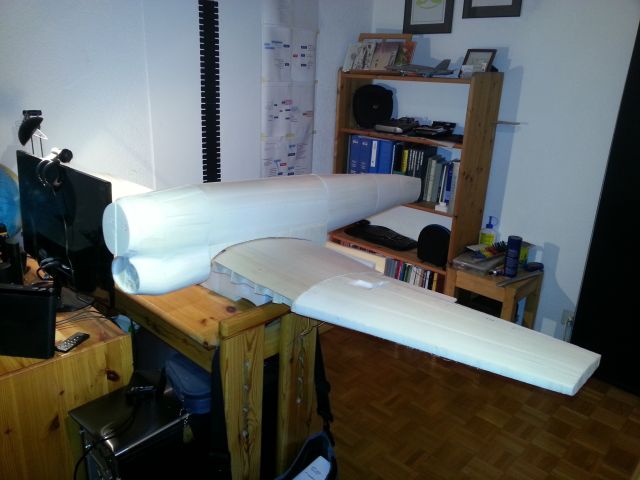

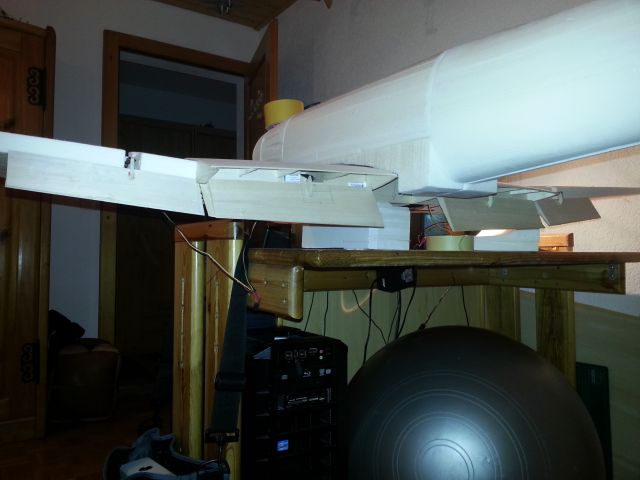

Le fuselage est enfin découpé, premier petit assemblage pour voir à quoi ça ressemble! (Photos 15, 16, 17)
[caption id="attachment_21578" align="alignnone" width="640'>Télécharger le PDF
Photo 15
[caption id="attachment_21579" align="alignnone" width="640'>Télécharger le PDF
Photo 16
[caption id="attachment_21580" align="alignnone" width="640'>Télécharger le PDF
Photo 17

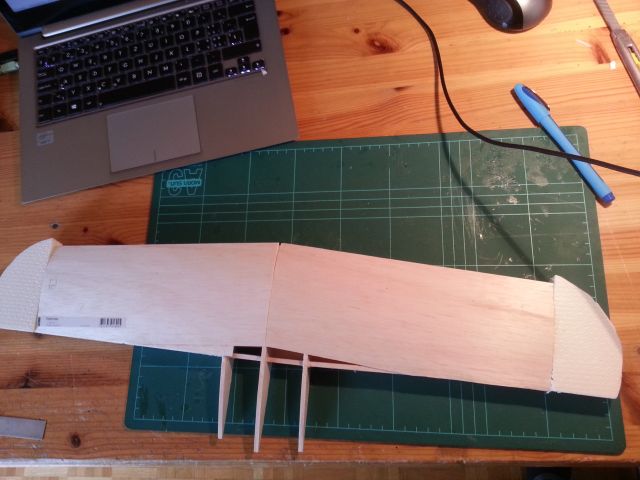

Réalisation du stabilisateur horizontal. La gouverne de profondeur suivra.. (Photo 18)
[caption id="attachment_21581" align="alignnone" width="640'>Télécharger le PDF
Photo 18
[caption id="attachment_21582" align="alignnone" width="640'>Télécharger le PDF
Photo 19

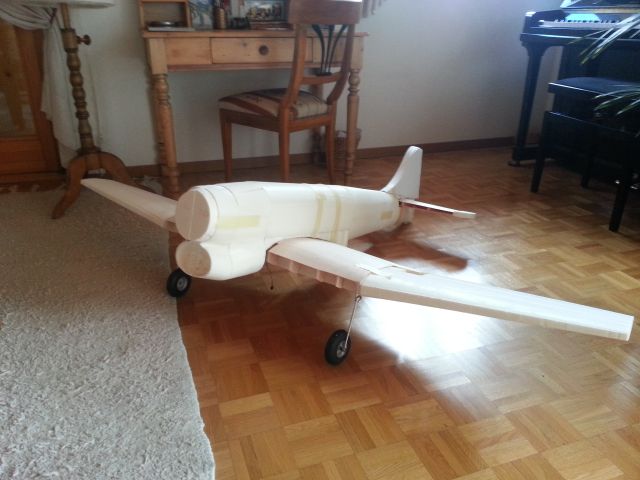

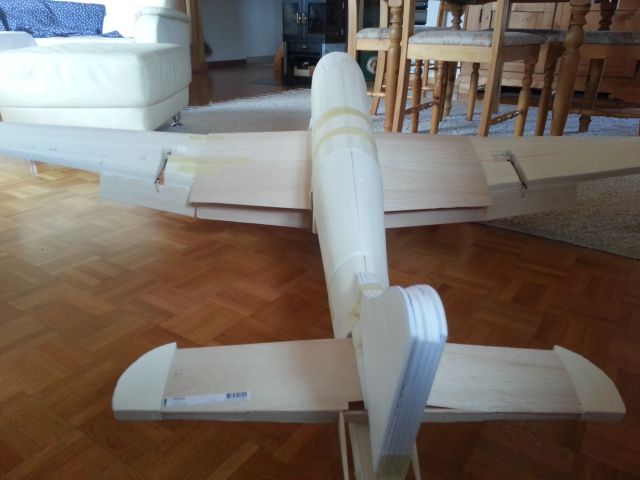

Petit Assemblage, rajout de la dérive. Pour le moment, la symétrie est respectée, la géométrie et les proportions aussi. Donc pour le moment, tout se passe comme prévu (Photos 19 et 20)
[caption id="attachment_21583" align="alignnone" width="640'>Télécharger le PDF
Photo 20

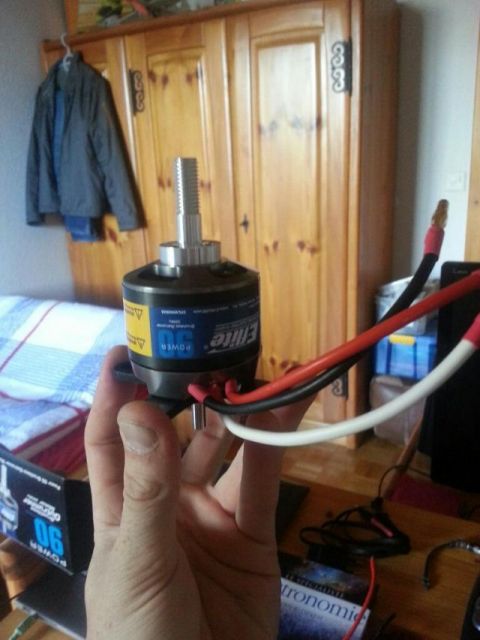

Je viens dâacquérir mon moteur, je suis parti sur de lâélectrique, nâétant pas vraiment fan du thermique.. dommage pour le bruit, mais je trouverai une solution.
[caption id="attachment_21584" align="alignnone" width="480'>Télécharger le PDF
Photo 21
Les photos suivront, en attendant, jâespère que ces quelques images vous plaisent, nâhésitez pas à me contacter pour des infos/photos plus détaillées.
A tout bientôt !
Alex
A suivre...
