Entoilage des ailes avec tissu de verre et résine (Olivier DUPRE)

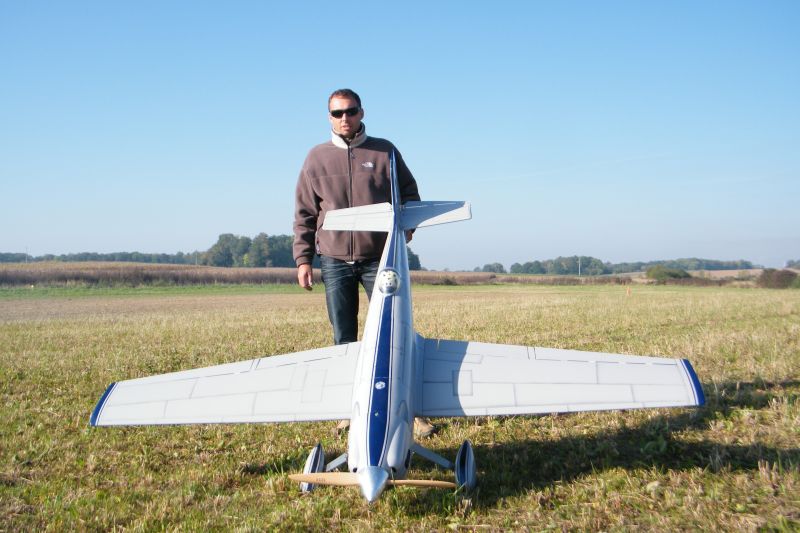

Olivier nous présente la méthode pour entoiler (ou plus exactement, maroufler) une aile coffrée balsa de New Little, à l'aide de tissu de verre et de résine.

  Je vous invite également à consulter la rubrique d'Olivier nous présentant également, la méthode de coffrage des ailes sous vide. Préparation de l'aile à entoiler

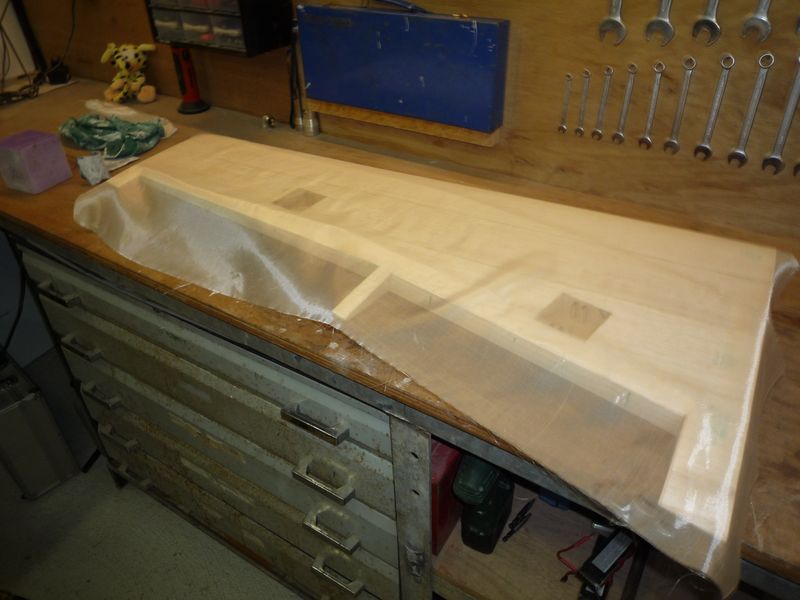

Découpe du patron avec du tissu de verre en 25grs /m²
La résine employée par Olivier est de l'époxy, ce qui permet d'augmenter le temps de travail. Noter que si vous préférez la résine polyester, c'est également faisable.

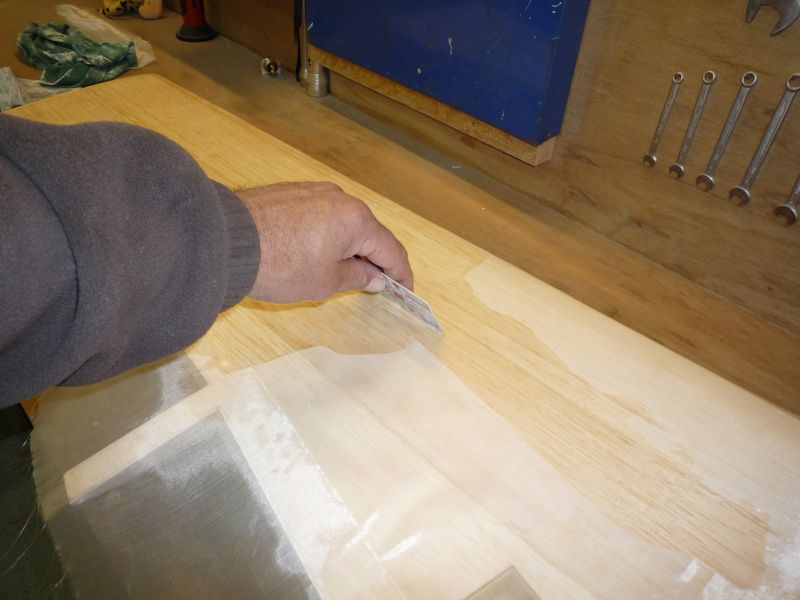

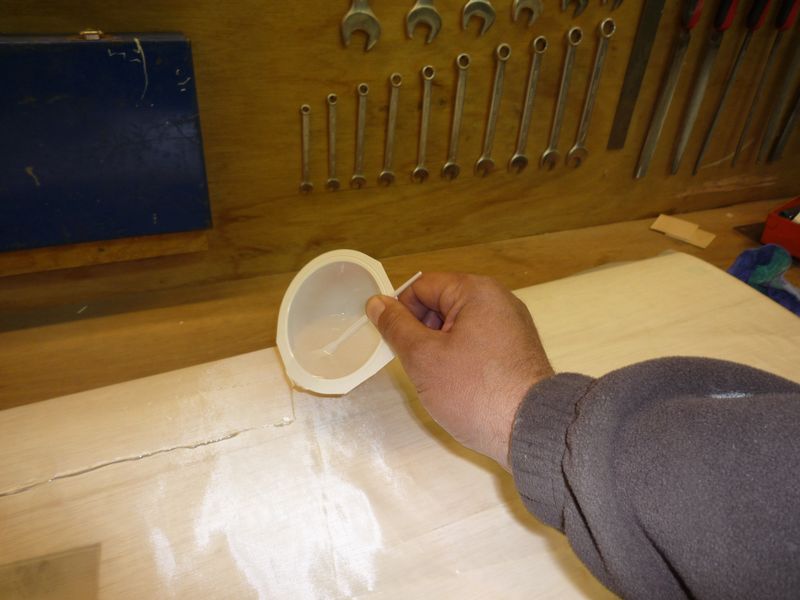

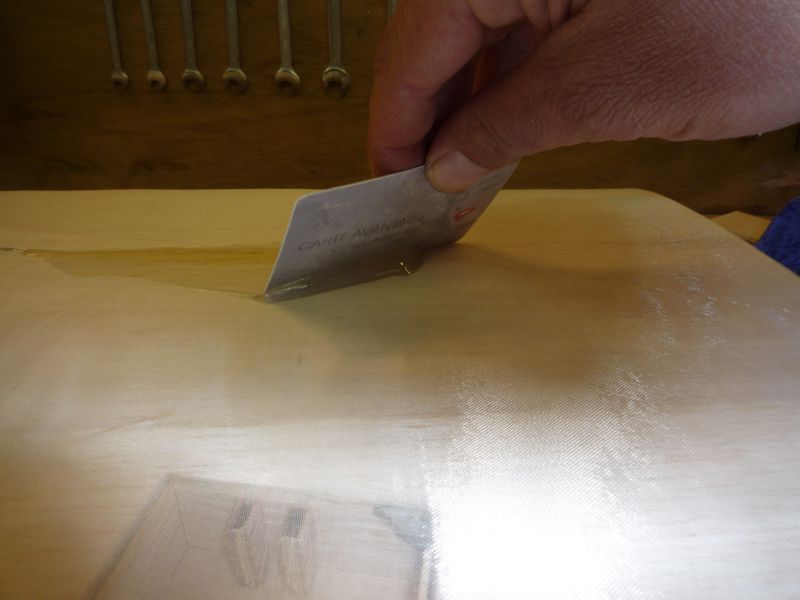

On commence par le milieu de la surface pour chasser l'air emprisonné et ainsi, éviter les bulles.

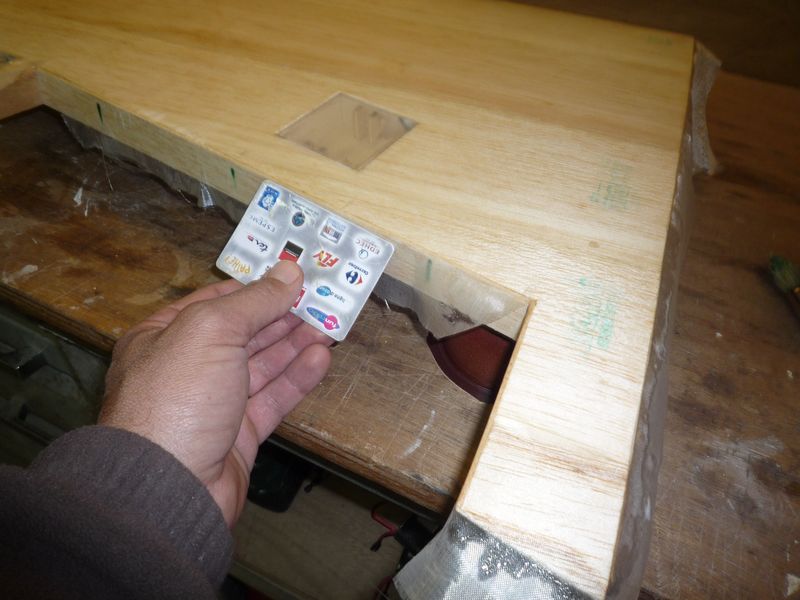

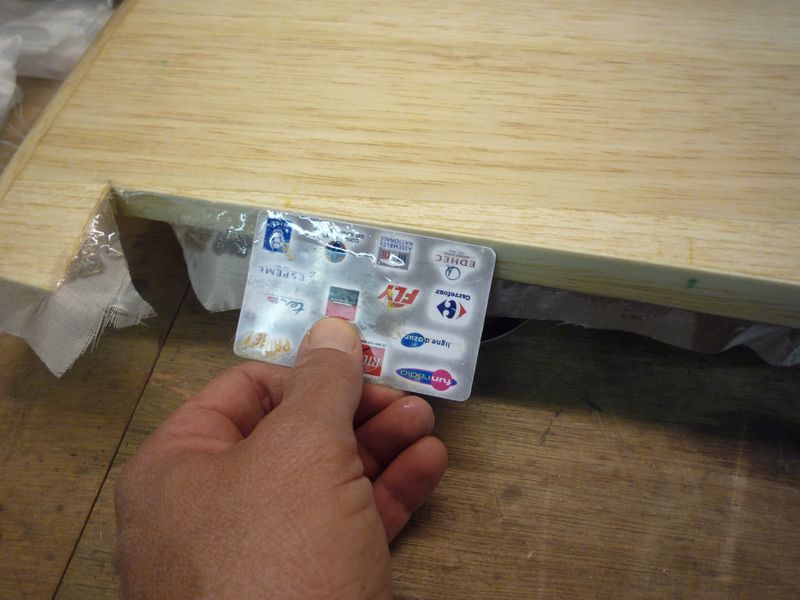

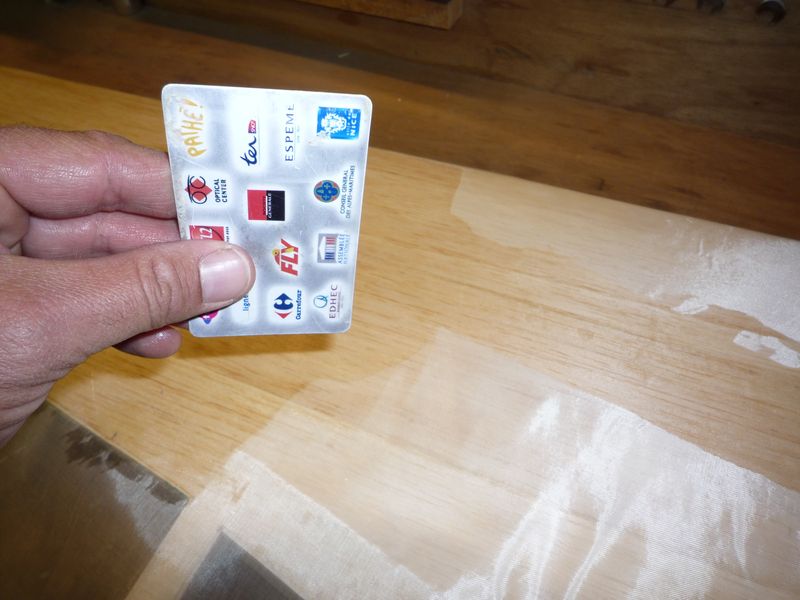

Une carte plastique sera l'outil idéal

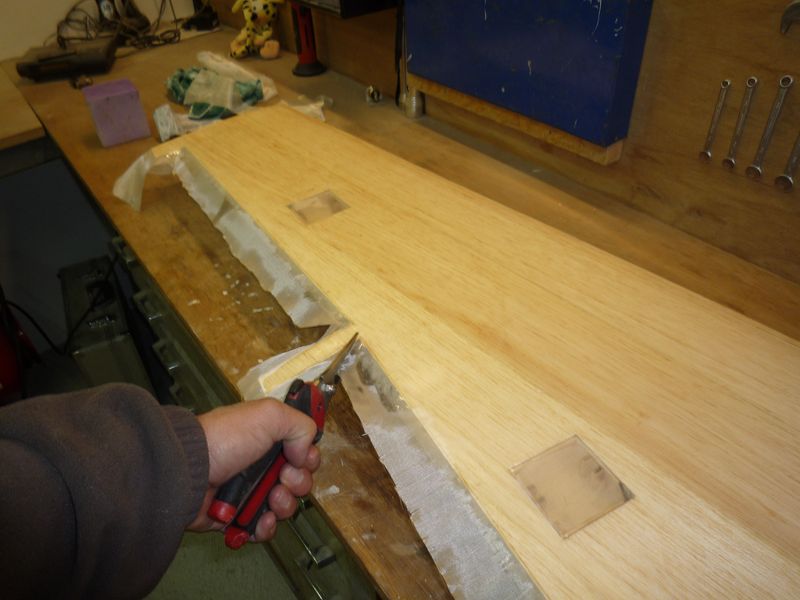

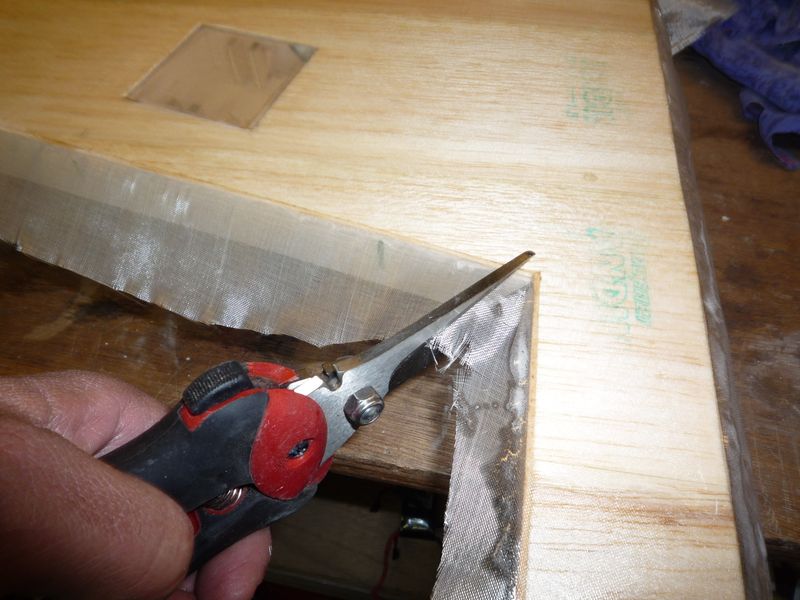

les découpes du tissu, façon papier peint, tres simple !

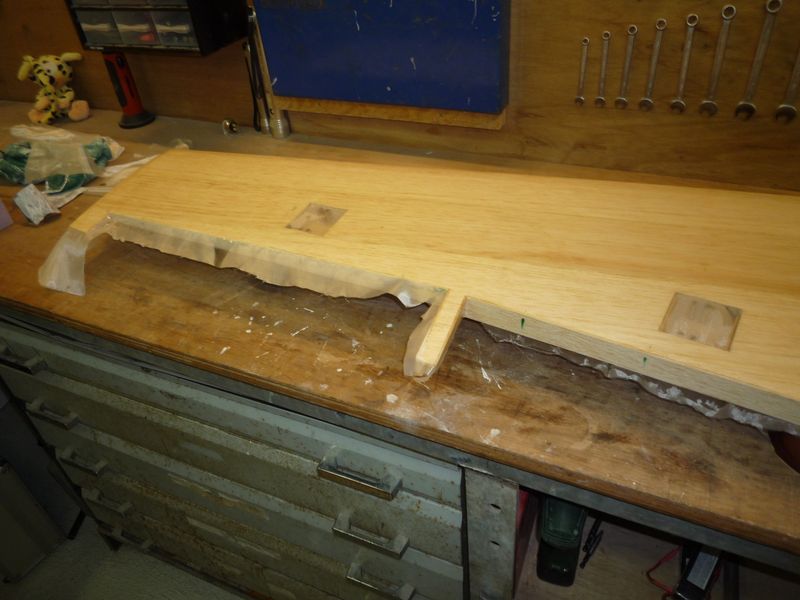

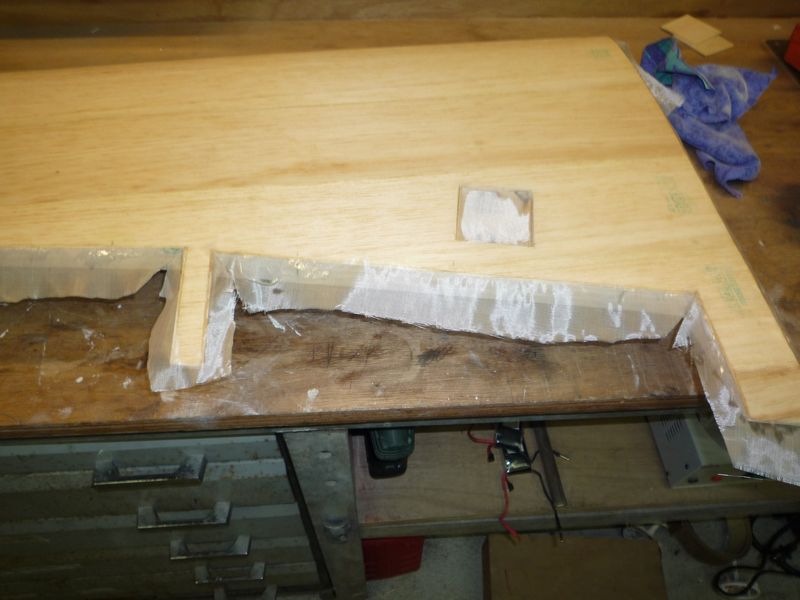

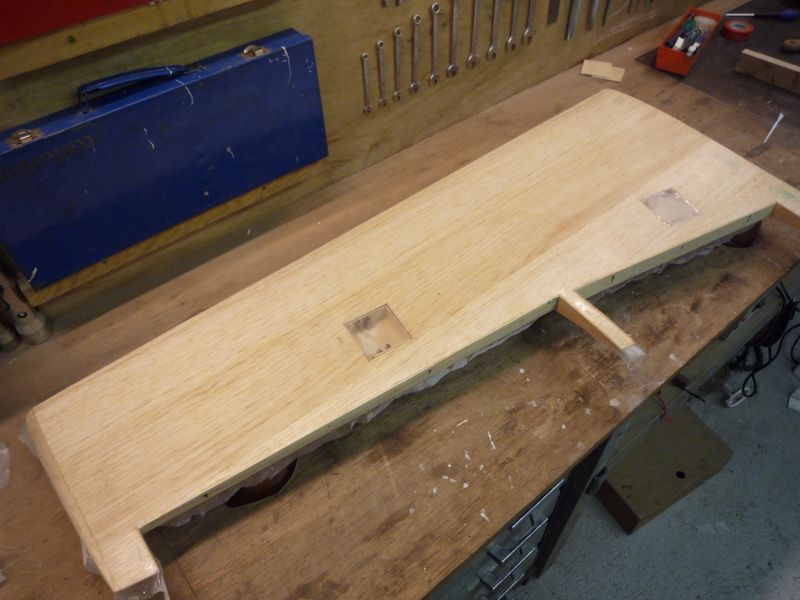

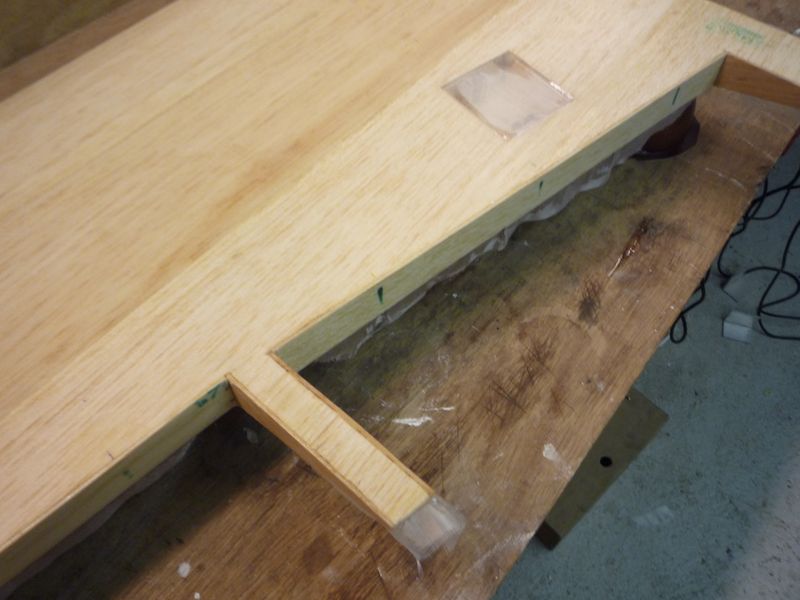

Les puits de servos et autres réservations sont recouvert également, puis détourés au cuter après séchage complet de la résine

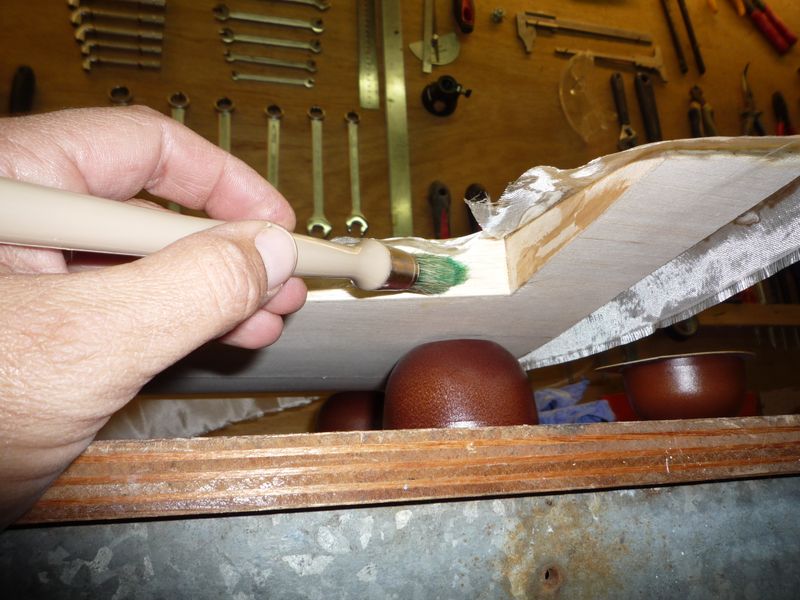

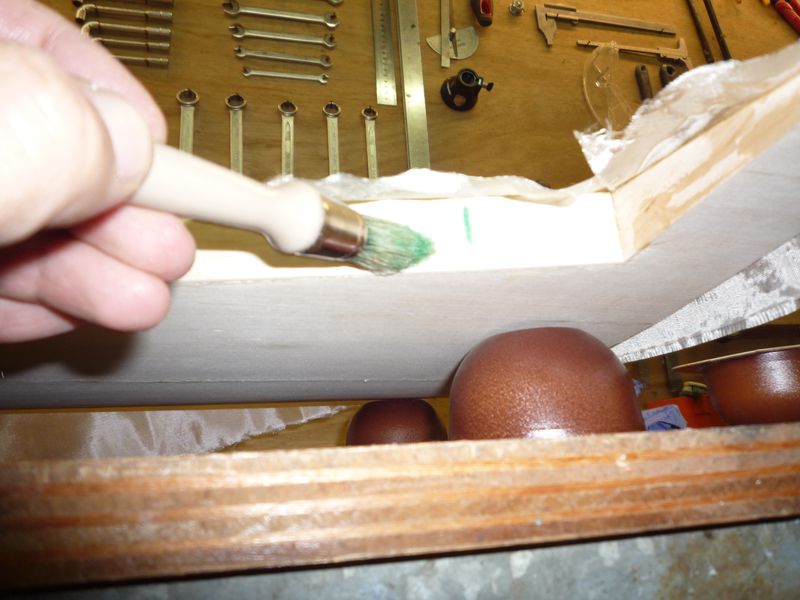

Les champs sont enduits à la résine avec le pinceau

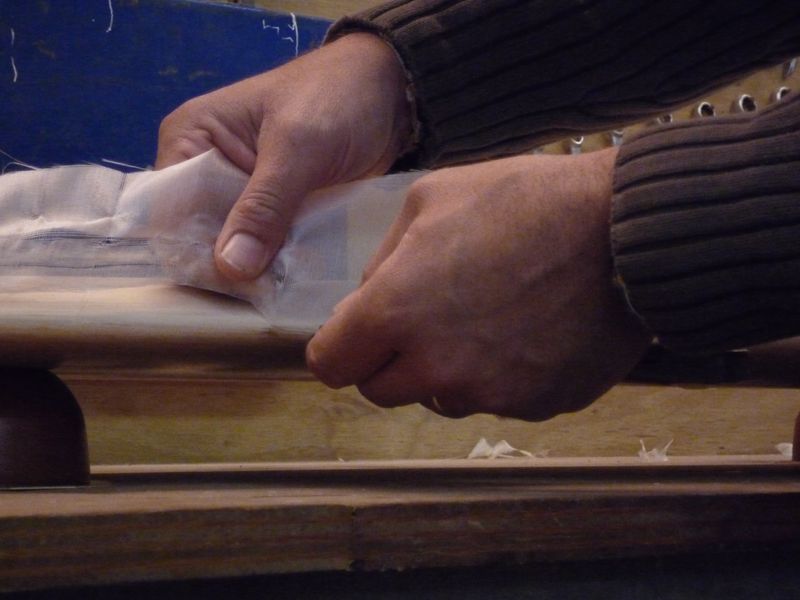

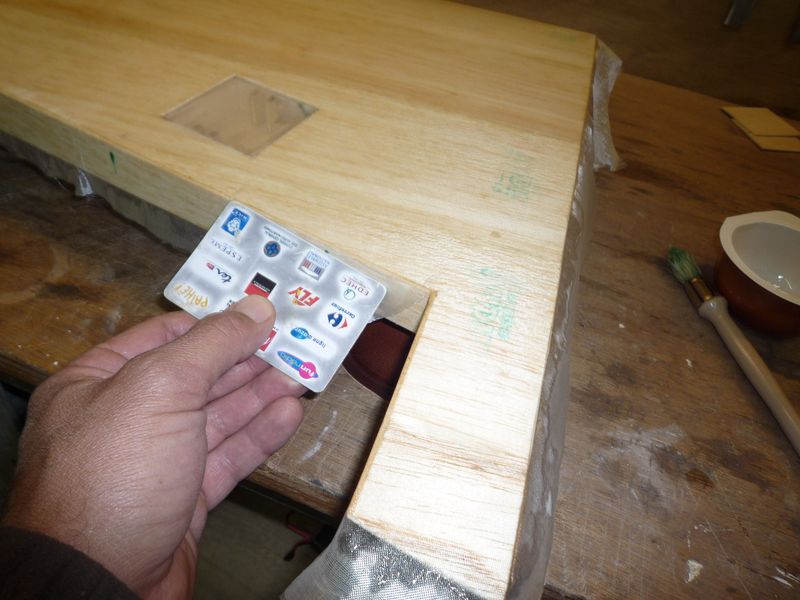

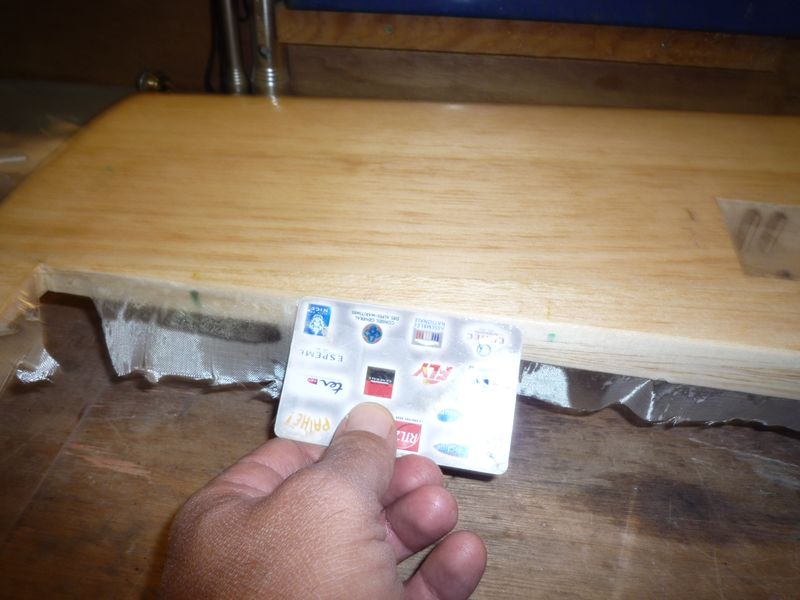

Les champs sont rabattus
Les bords d'attaques et les saumons se recouvrent légèrement

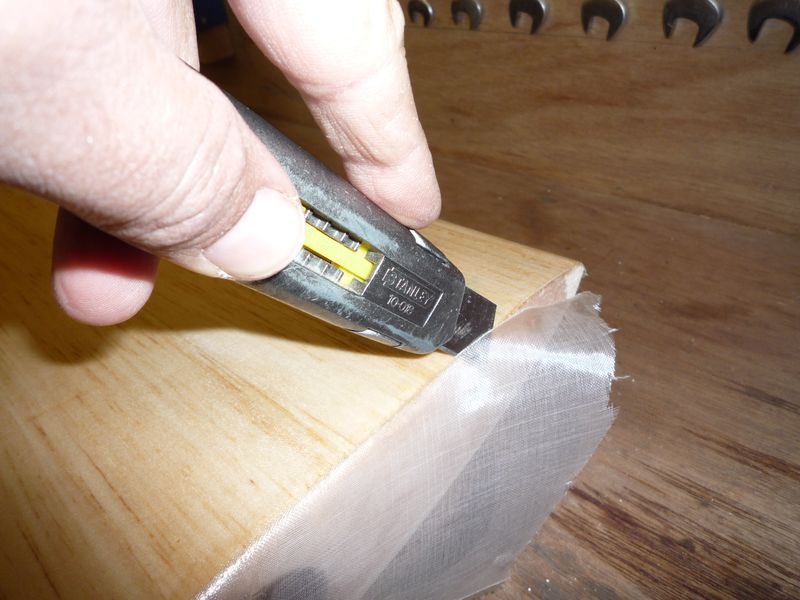

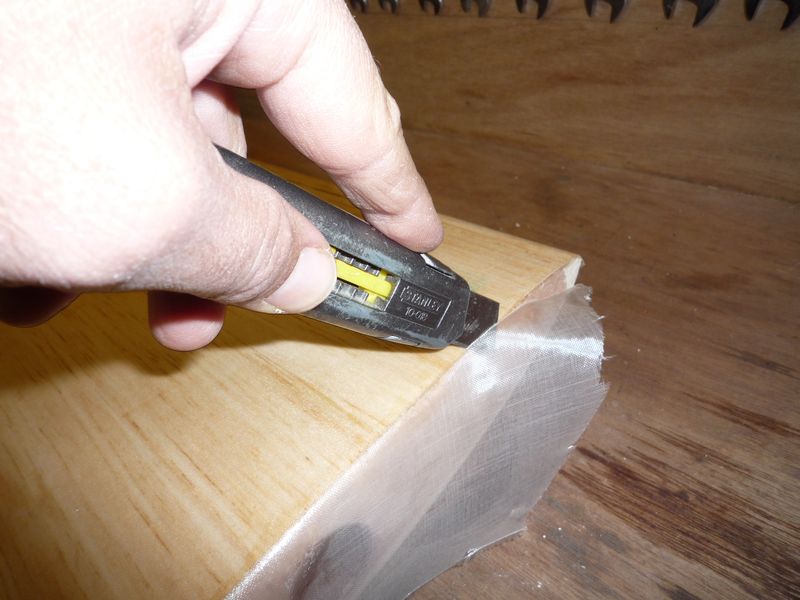

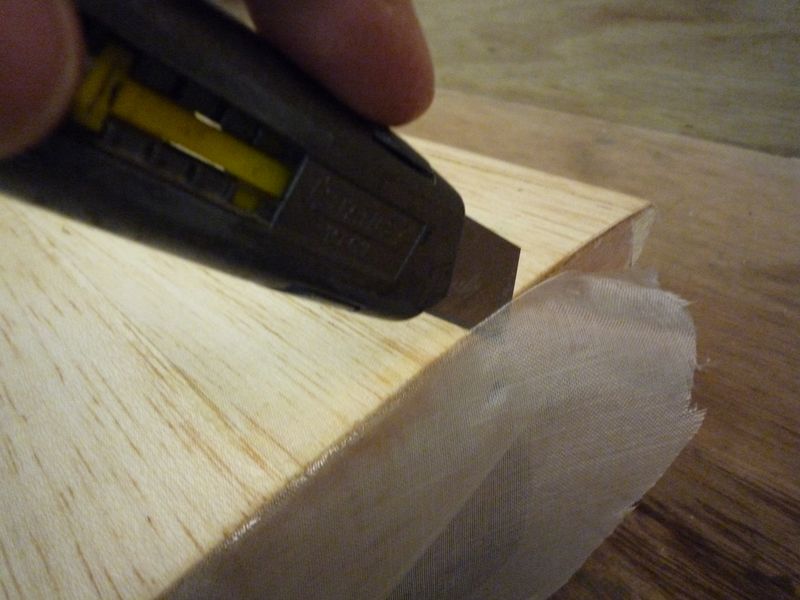

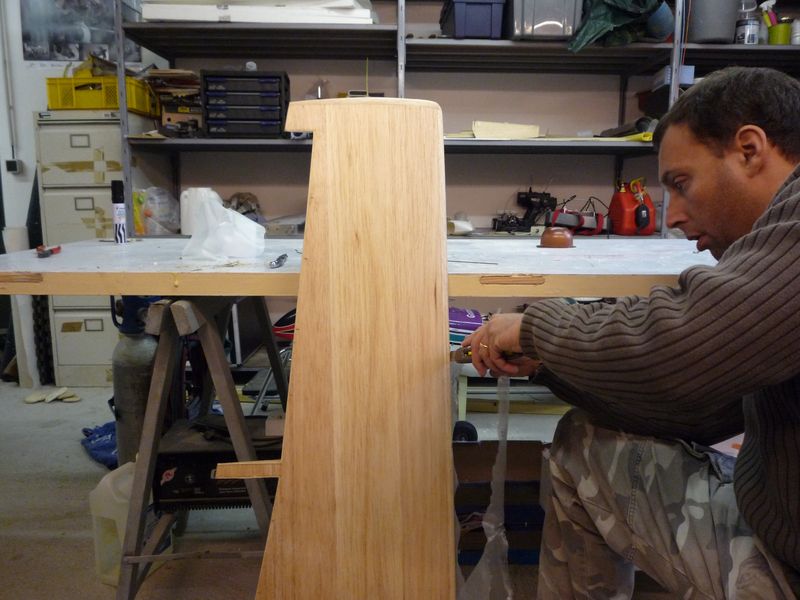

Apres séchage complet, détourage au cuter, ponçage léger des bords de fuite et saumons, attention à ne pas trop poncer sur les angles vifs

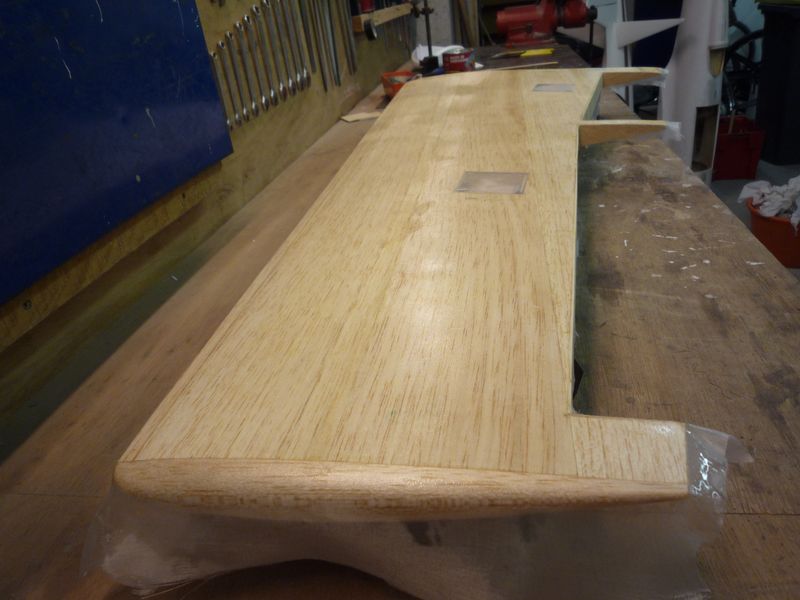

Et voila c'est fini ! Perso, je commence par l'intrados, puis l'extrados qui recouvre la première épaisseur de 5 a 10mm au niveau du bord de fuite et du saumon. Ensuite aprêt de carrosserie et ponçage léger au 600 à l'eau, puis mise en peinture !


>>>>> Haut de page
>>>>> Page d'accueil
>>>>> Dernières mises à jour
>>>>> Sommaire : l’atelier d'Olivier DUPRE

(12 commentaires)

Passer au formulaire de commentaire

    • PETIT le 2014-09-02 19:32:01
    Bonjour, Sur lavochkin la 7 2.15. Situation pr?sente... Profylla appos? et ponc? ...sur demi aile : Comment passer au tissus de verre et ?poxy ?... Fuselage : Balsa sans enduit... Peut-on utiliser finalement,le tissus de verre et l'?poxy sur de l'enduit "PROFYLLA" ?... M?me s'il est un peu tard pour me poser la question. Toutefois pour la petite histoire, je partais sur une pose de papier japon !!! S.OS. Merci pour vos futurs conseils et pardonnez-le !!! Michel PETIT :-?
    • Alain RONK le 2014-09-02 22:20:21
      Author
    Bonsoir Michel L'enduit Profylla est plut?t utilis? (dans notre domaine) pour la finition d'un master, par exemple. Je ne suis pas s?r du tout que la r?sine accroche correctement dessus... :-? Il faudrait faire un essai sur une planche de balsa + Profylla, et voir ce que ?? donne. :wink: Affaire ? suivre... Alain
    • PETIT le 2014-09-04 17:32:09
    Bonjour , Apr?s essais "?poxy et tissus de 49 gr sur du "prolyfilla finition sur balsa ponc?" ,le tissus apr?s s?chage semble r?sister ? l'arrachement mais en insistant avec plus de force le tissus sort effectivement avec l'enduit "Profylla" en question... Votre avis sur ce r?sultat de ces deux demi-ailes enduites et ponc?es avant l'application de l'?poxy... Sinon quelle solution pour ces 2 demi-ailes ?...Papier japon ou peinture ?...Voir tissus verre?... Le fuselage est balsa lui aussi mais simplement ponc?, papier japon avec nitro-cellulosique ou ?poxy tissus 49 gr/m2 ?... Merci encore, Cordialement, Michel PETIT
    • Alain RONK le 2014-09-04 19:41:43
      Author
    Moi, j'opterai plut?t plut?t pour le tissu + r?sine. Alain :wink:
    • guillaume.b le 2014-09-04 21:16:36
    Une ou deux couches d'enduit nitro pour uniformiser la surface, un petit coup de pon?age et hop, entoilage ? la r?sine ?poxy et fibre de verre..... m?me sur un "enduit de finition". Penser ? mettre un ?paississant dans la r?sine pour boucher la trame de la fibre sans prendre trop de poids. A + Guillaume.
    • gilles le 2014-09-05 09:52:40
    bonjour, la m?thode que nous utilisons dans l'industrie du composite r?sine Epoxy satur?e de silice coloiidale aspect fromage blanc de sorte que la r?sine ne p?n?tre pas trop profond dans le bois (poids) le tout pass?e ? la carte bancaire ( celle de madame), apr?s avoir pass? plusieurs fois la carte bancaire la r?sine ainsi racl?e est remise dans le pot. avantage: marouflage en 1 seule fois un seul produit gain de poids la silice va boucher les pores du tissu autant de poids de tissu que de r?sine!! apr?s quoi vous pouvez passer un apret type carrosserie (pass? lui aussi ? la carte bancaire) et apr?s pon?age peinture mes avions P38, Skyraider, P47 et typhoon ont? t? r?alis? selon cette m?thode bon courage WG composite
    • PETIT le 2014-09-05 12:33:08
    Bonjour, Au sujet de l'?poxy silice...,ils seraient appliqu?s, avant ou apr?s la pose du tissus ?... Il faut retenir que sur mes demi-ailes ,j'ai enduit avec "Prolyfilla finition", d'o? la p?n?tration limit?e dans le balsa, par la r?sine (AU TRAVERS DE CET ENDUIT) , ... aussi en terme d'accrochage ?... Cordialement, Michel PETIT 8-O
    • DELAUNEY François le 2016-02-25 23:21:30
    Bonsoir, Travail magnifique et superbement expliqu?! Bravo! Je ne suis pas mod?liste, mais je suis en cours de construction d'une voiture ? p?dales (Bugatti35), dont la carrosseruie est en... bois moul?! (les parties d?veloppables en Ctp de 3mm doubl? et les parties non d?veloppables en 4 plis de 1,5mm de fr?ne), Pour assurer la continuit? m?canique et une finition durable dans le temps,, je souhaite maroufler l'ensemble au tissus de verre, ou de carbone, ou encore de polyester, impr?gn? d'?poxy. Questions: -quel tissus pour un tel usage, qui soit facilement d?formable en 3D? - est-il plus int?ressant et efficace de mastiquer avant ou apr?s pose du marouflage? - o? trouver un tel tissus? (j'habite en Normandie...) Bien ?videmment, je m'inspirerai de votre tutoriel... Je viens de m'apercevoir de "r?veiller" le pr?sent sujet. Pardon pour cela. Merci d'avance pour vos r?ponses, si cela vous est possible. Bien cordialement, et merci de laisser ouvert le sujet aux intervenants de la 12?me heure! Fran?ois
    • Alain RONK le 2016-02-26 08:20:16
      Author
    Bonjour Fran?ois Pour votre voiture, je vous conseille d'utiliser du Serg? 162 grs / m? qui permet d'?pouser parfaitement les formes non d?veloppables. Le bois que vous utilisez n'?tant pas spongieux comme le balsa, vous le posez directement sur le bois sans appr?t. Apr?s s?chage complet de la r?sine polyester, il faudra mastiquer et poncer pour arriver ? un ?tat de surface impeccable et pr?t ? passer en peinture. Concernant le magasin en Normandie, je ne sais pas... Mais ayant une entreprise de fabrication de kit fibre d'avions (<a href="http://ronk-aviation-resine.fr/" target="_blank">RONK Avation R?sine</a>), je vends ce tissu que j'utilise pour ma production. Vous le trouverez ici : <a href="http://ronk-aviation-resine.fr/accueil/243-tissu-de-verre-serge-162-grs.html" target="_blank">tissu de verre Serg? 162 grs / m?</a> N'h?sitez pas ? m'envoyer des photos de votre construction, ?? m'int?resse ! :wink: Cordialement, Alain RONK Webmaster
    • Jérôme Pellet le 2016-06-11 14:52:32
    Bonjour Olivier DUPRE, Quel type de tissu utilis? pour vos ailes serg? ou autre ? Et la r?sine, une qualit? ?poxy particuli?re ? Merci
    • Lionel le 2018-01-18 15:51:00
    Bonjour Olivier, pouvez-vous SVP me pr?ciser les r?f?rences de votre fibre de verre et de votre r?sine et o? se les procurer ? Merci Lionel.
    • Alain RONK le 2018-01-18 23:11:44
      Author
    Bonjour Lionel Tissu : taffetas 40 grammes au m?tre? par exemple R?sine : polyester ou ?poxy Dispo ici : <a href="http://ronk-aviation-resine.fr/82-materiaux-composites" target="_blank">http://ronk-aviation-resine.fr/82-materiaux-composites</a> Cordialement, Alain RONK
