Arsenal VG33, le retour...

modele-mag-vg-33-vignetteIl y a maintenant 15 ans (déjà) paraissait dans les colonnes de Modèle Mag (pub gratuite) N°601, un article sur l'ARSENAL VG 33 construction tout bois, envergure 2,40 mètres, poids 8.5 à 11.5 kg. Le premier modèle réalisé par notre ami Alain Schweiger a fait presque 300 vols, le mien beaucoup moins ! Handicapé par le (mauvais) choix d'un moteur à allumage électronique, dont l'allumage était défaillant en vol, 1 fois sur 3.

1ère partie... -------------------------------------------------------------------------------------------------------------------------------------------------------

modele-mag-vg-33 Je vais donc à travers le site d'Alain vous raconter l'histoire de ce modèle dont le fuselage sera réalisé en composite et l'aile en structure.

NDLR : Et oui, il existe encore des constructeurs de modèles réduits...

Le kit fibre est en vente chez RONK Aviation Résine (Rubrique Arsenal VG 33)

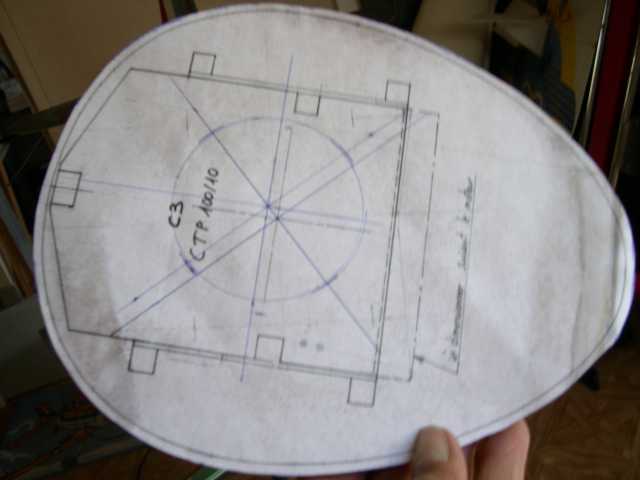

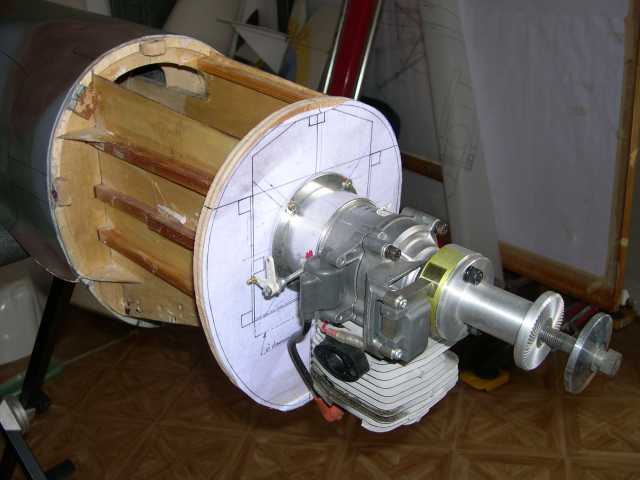

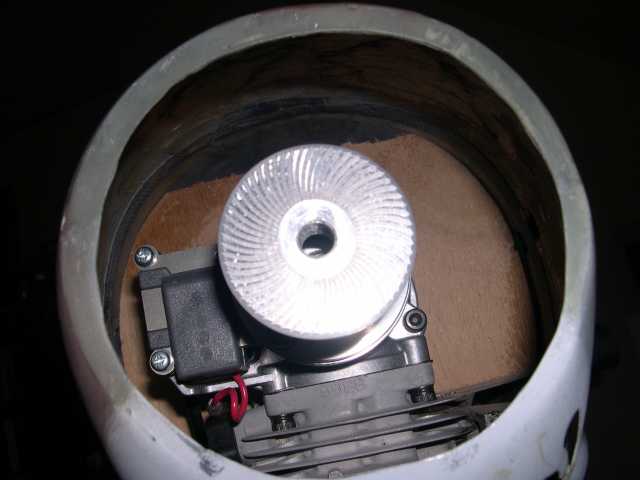

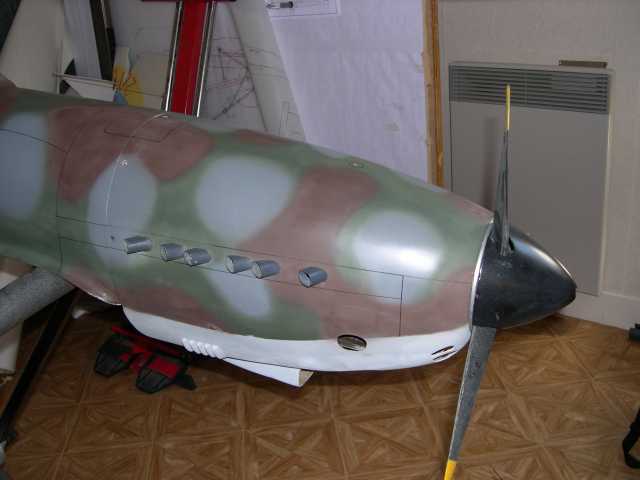

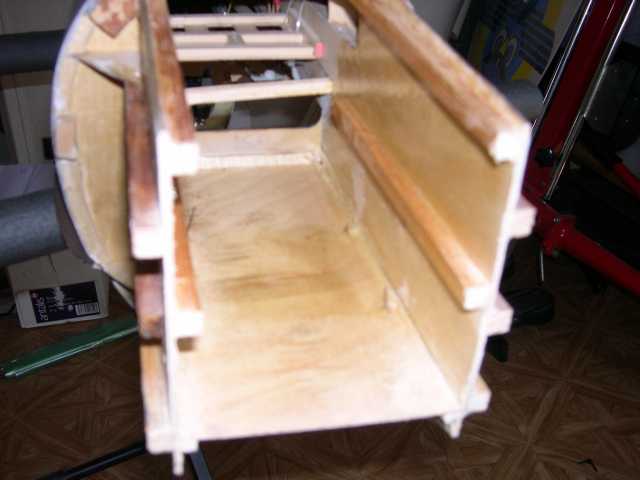

LE MASTER : dscn0048 Découpe du cadre avant dscn0049 Découpe un cadre en CTP100/10 casto-merlin dscn0050 Montage du futur Moteur (sans allumage celui là) dscn0051 Montage du capot et du cône  c'est bon! ça se monte dscn0054 Il y a de la place à l'intérieur pour un échappement type Pitts [caption id="attachment_58692" align="alignnone" width="640'>Télécharger le PDF

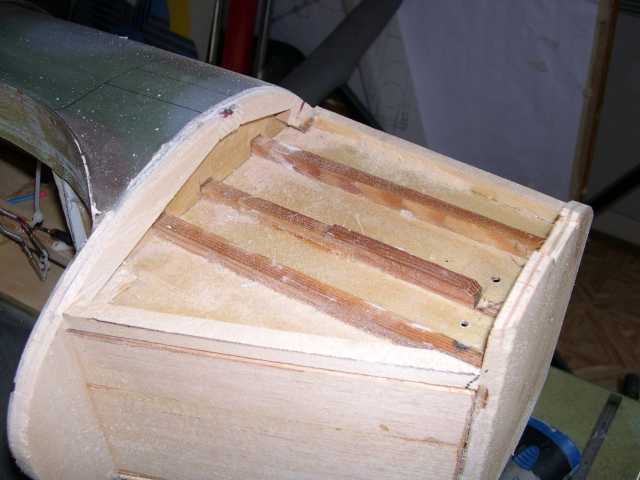

renforcement de la structure renforcement de la structure

[caption id="attachment_58693" align="alignnone" width="640'>Télécharger le PDF

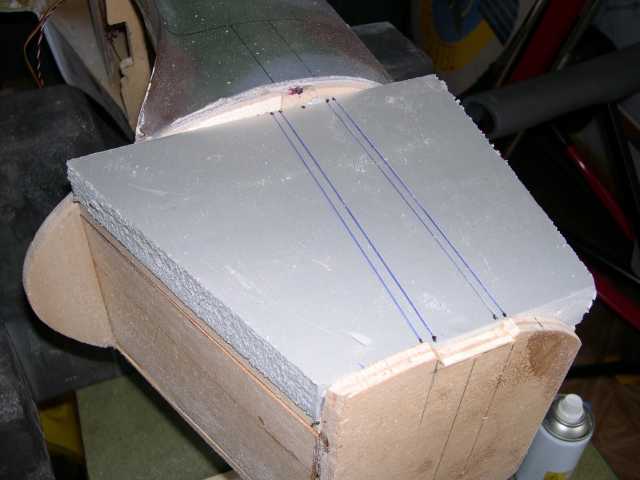

remplissage avec du roofmat remplissage avec du roofmat

[caption id="attachment_58694" align="alignnone" width="640'>Télécharger le PDF

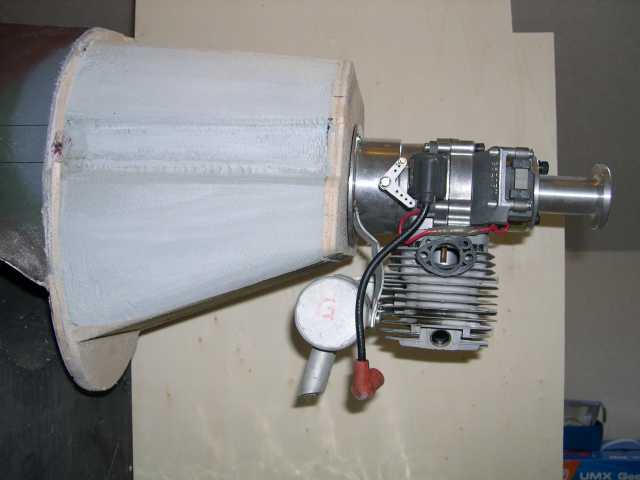

mise en place moteur et son pot mise en place moteur et son pot

[caption id="attachment_58695" align="alignnone" width="640'>Télécharger le PDF

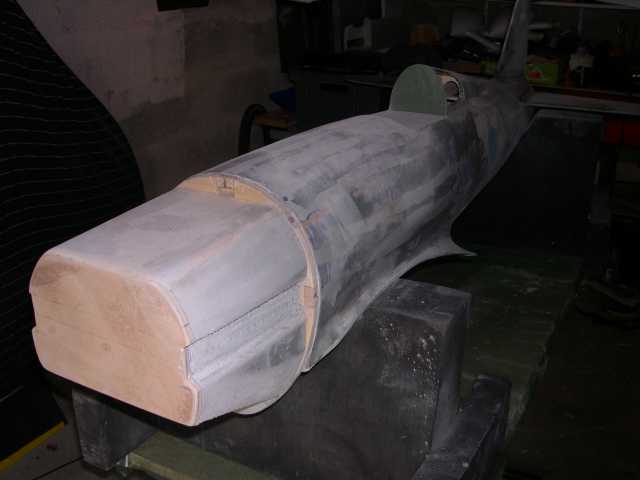

prêt a maroufler prêt a maroufler

[caption id="attachment_58696" align="alignnone" width="640'>Télécharger le PDF

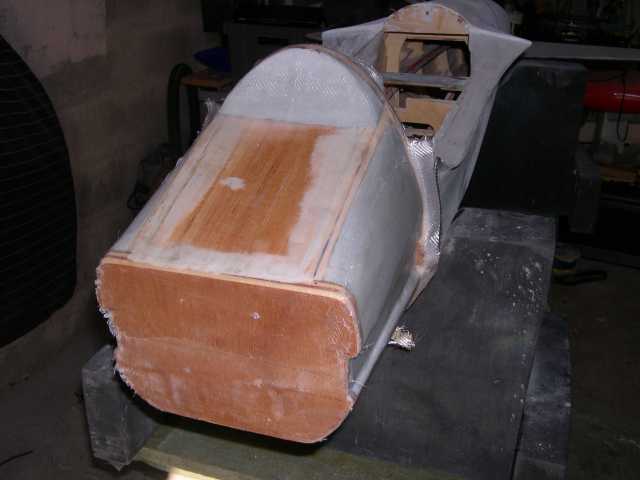

marouflage marouflage

[caption id="attachment_58697" align="alignnone" width="640'>Télécharger le PDF

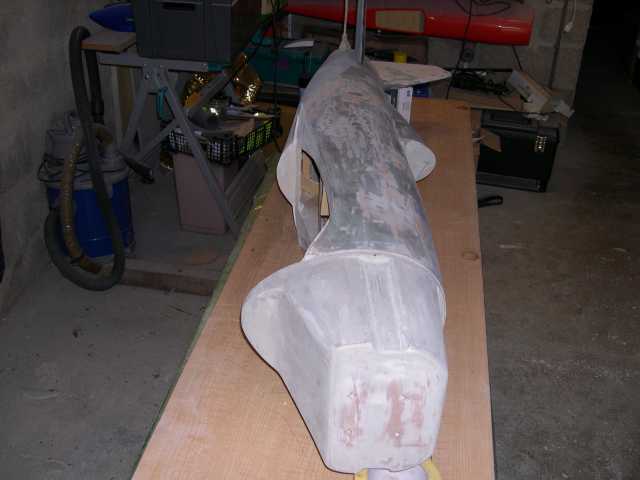

un petit somme sur le flanc un petit somme sur le flanc

[caption id="attachment_58698" align="alignnone" width="640'>Télécharger le PDF

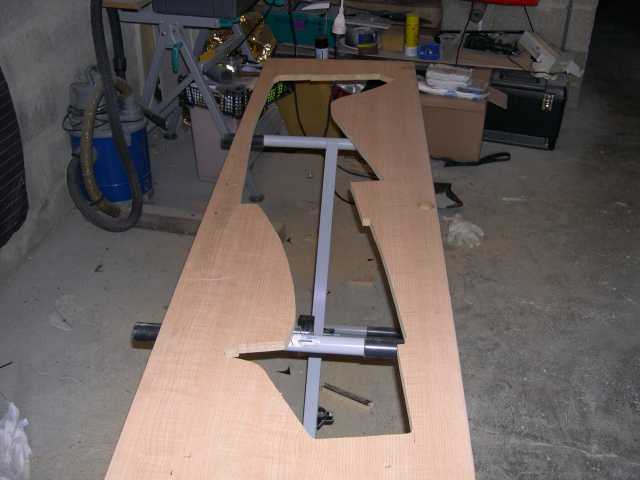

un petit tour a la plage ?? un petit tour a la plage ??

[caption id="attachment_58699" align="alignnone" width="640'>Télécharger le PDF

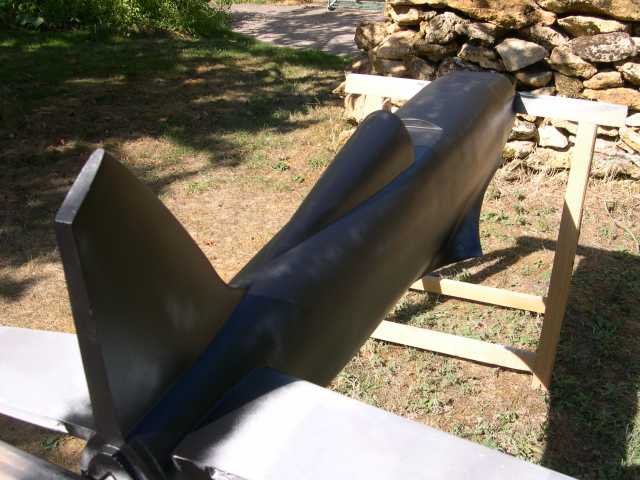

voilà ce qui arrive lorsque l'on reste trop longtemps au soleil! en fait c'est un truc de peintre! voilà ce qui arrive lorsque l'on reste trop longtemps au soleil! en fait c'est un truc de peintre!

[caption id="attachment_58700" align="alignnone" width="640'>Télécharger le PDF

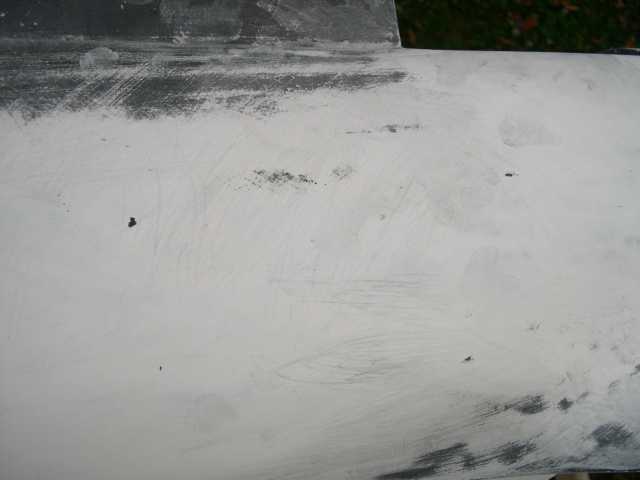

après ponçage fin de l'apprêt recouvert de peinture noire tous les défauts vont apparaitre en foncé sur fond blanc après ponçage fin de l'apprêt recouvert de peinture noire tous les défauts vont apparaitre en foncé sur fond blanc

  [caption id="attachment_58701" align="alignnone" width="640'>Télécharger le PDF

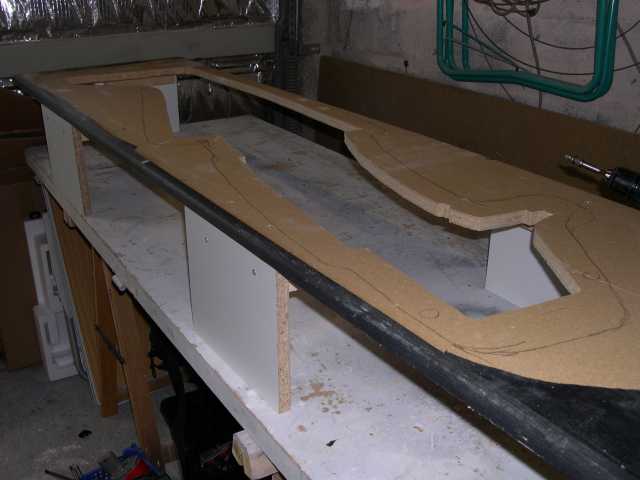

la plage avec ses pattes la plage avec ses pattes

[caption id="attachment_58773" align="alignnone" width="640'>Télécharger le PDF

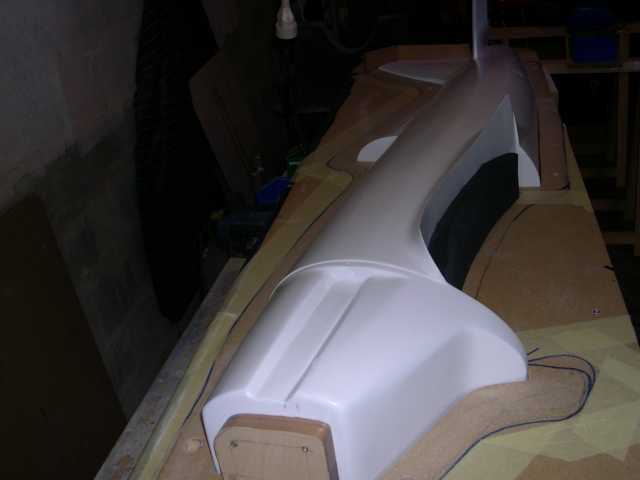

le master du fuselage à la plage , non dans sa plage!! le master du fuselage à la plage , non dans sa plage!!

[caption id="attachment_58774" align="alignnone" width="640'>Télécharger le PDF

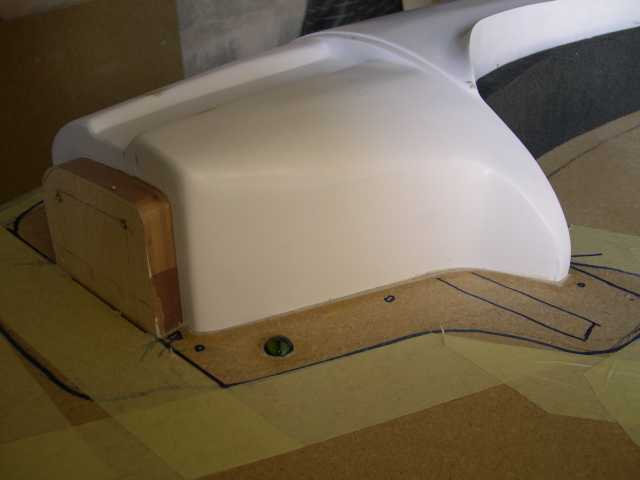

les centreurs de simple billes de verre (le verre c'est auto-démoulant ;)) !) les centreurs de simple billes de verre (le verre c'est auto-démoulant ! ;-)

[caption id="attachment_58775" align="alignnone" width="640'>Télécharger le PDF

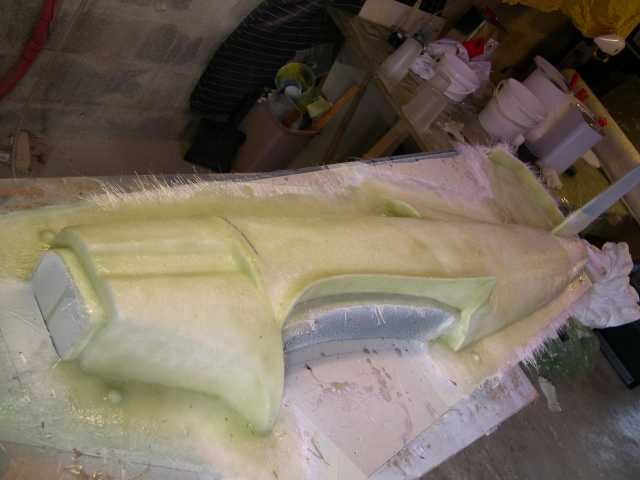

1ère épaisseur de Mat de verre et résine polyester 1ère épaisseur de Mat de verre et résine polyester

[caption id="attachment_58776" align="alignnone" width="640'>Télécharger le PDF

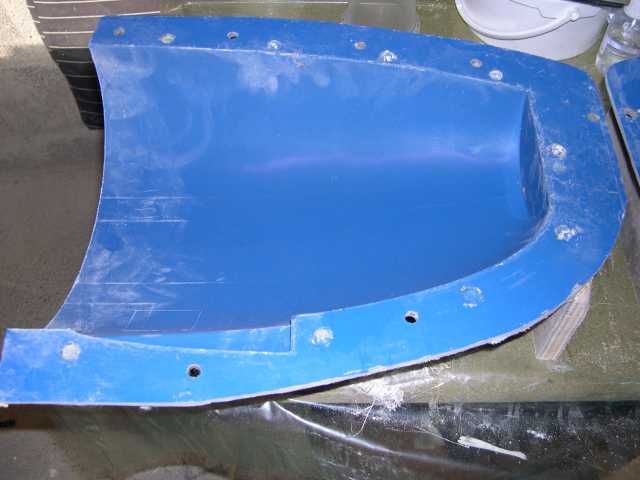

pendant la polym, préparation du moule du capot pendant la polym, préparation du moule du capot

[caption id="attachment_58777" align="alignnone" width="640'>Télécharger le PDF

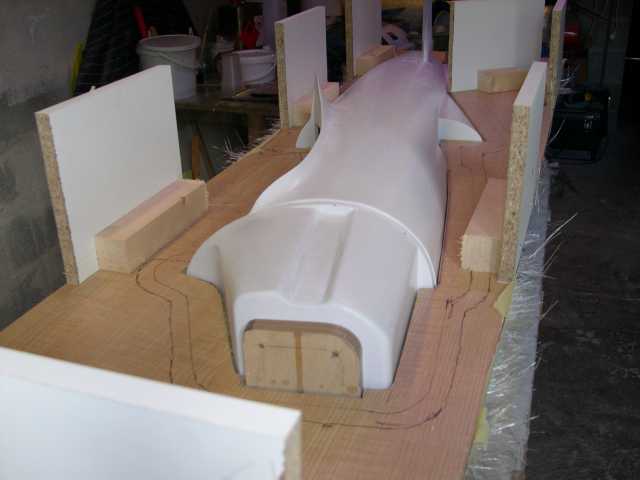

retournement du master retournement du master

[caption id="attachment_58778" align="alignnone" width="640'>Télécharger le PDF

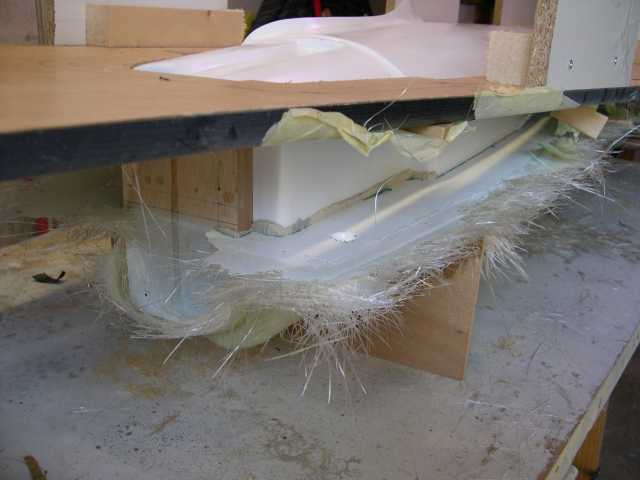

démoulage de la plage , Yes ça démoule!! démoulage de la plage , Yes ça démoule!!

[caption id="attachment_58812" align="alignnone" width="640'>Télécharger le PDF

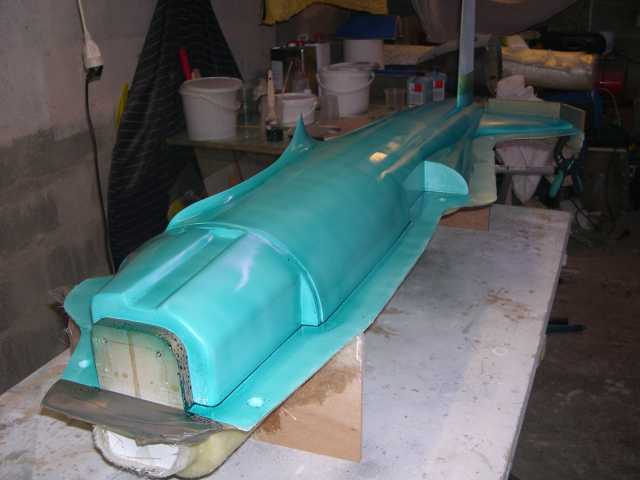

et pour l'autre coté on recommence Polyvinylique, etc. et pour l'autre coté on recommence Polyvinylique, etc.

[caption id="attachment_58813" align="alignnone" width="640'>Télécharger le PDF

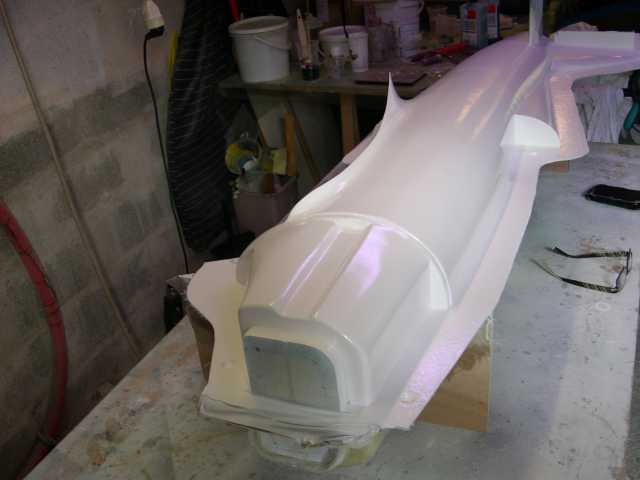

Gel coat Gel coat

[caption id="attachment_58814" align="alignnone" width="640'>Télécharger le PDF

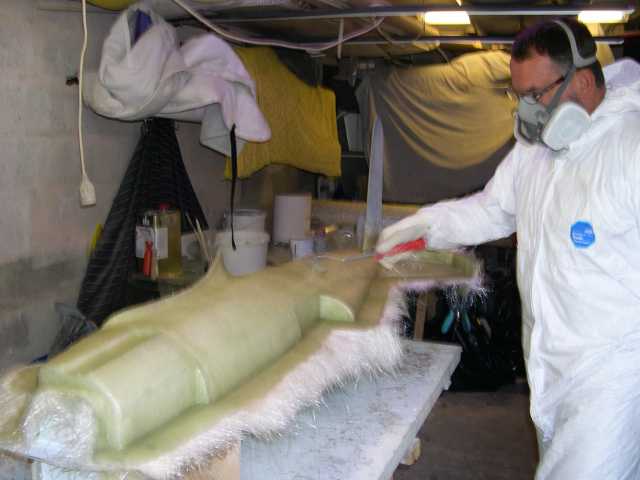

et surtout il faut se protéger( quitte à ressembler à un pingouin albinos) et surtout il faut se protéger( quitte à ressembler à un pingouin albinos)

[caption id="attachment_58815" align="alignnone" width="640'>Télécharger le PDF

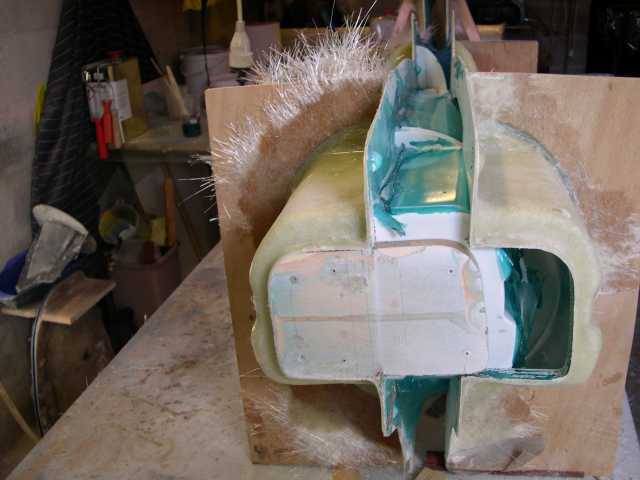

là aussi ça se démoule là aussi ça se démoule

[caption id="attachment_58816" align="alignnone" width="640'>Télécharger le PDF

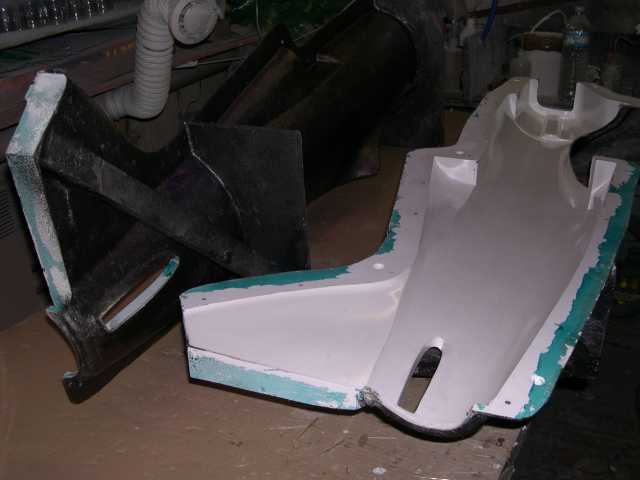

un coup de ponçage à l'extérieur + peinture noire un coup de ponçage à l'extérieur + peinture noire

[caption id="attachment_58817" align="alignnone" width="640'>Télécharger le PDF

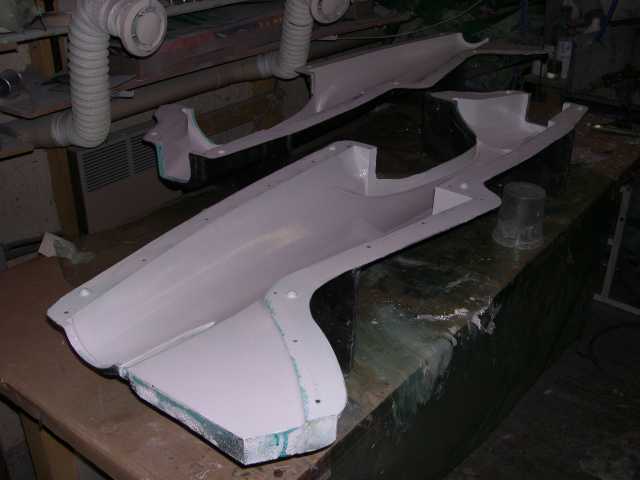

après vernis et gel coat voici un moule prêt à l'usage après vernis et gel coat voici un moule prêt à l'usage

[caption id="attachment_58866" align="alignnone" width="480'>Télécharger le PDF

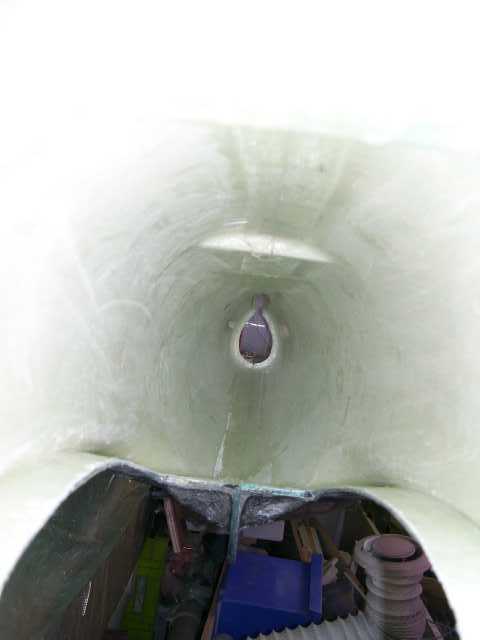

une petite coloscopie? une petite coloscopie ?

[caption id="attachment_58867" align="alignnone" width="640'>Télécharger le PDF

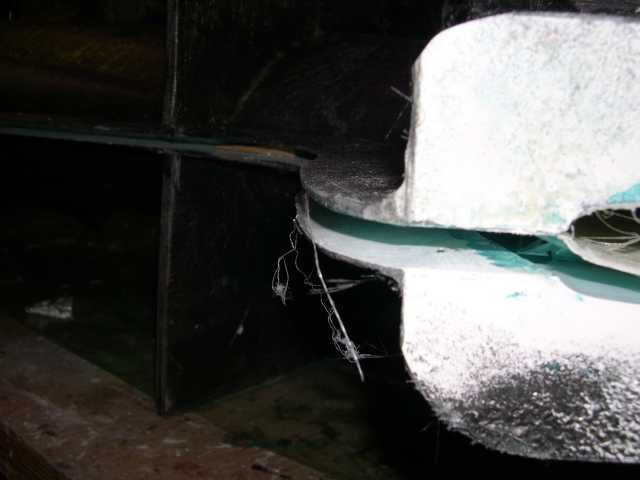

une naissance se prépare-t-elle? une naissance se prépare-t-elle ?

[caption id="attachment_58868" align="alignnone" width="480'>Télécharger le PDF

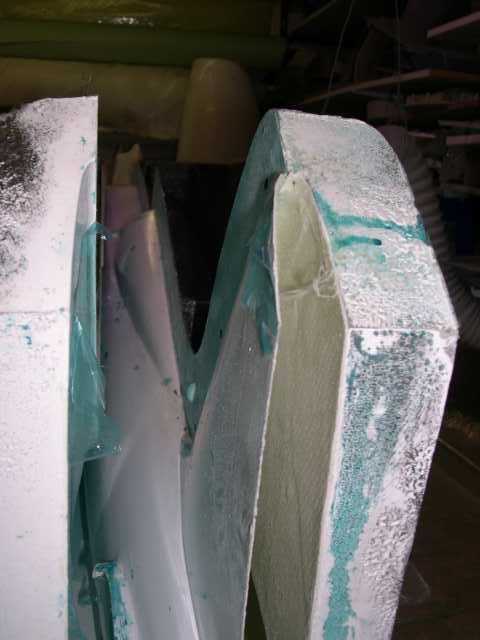

poussez madame c'est un garçon! poussez madame c'est un garçon !

[caption id="attachment_58869" align="alignnone" width="480'>Télécharger le PDF

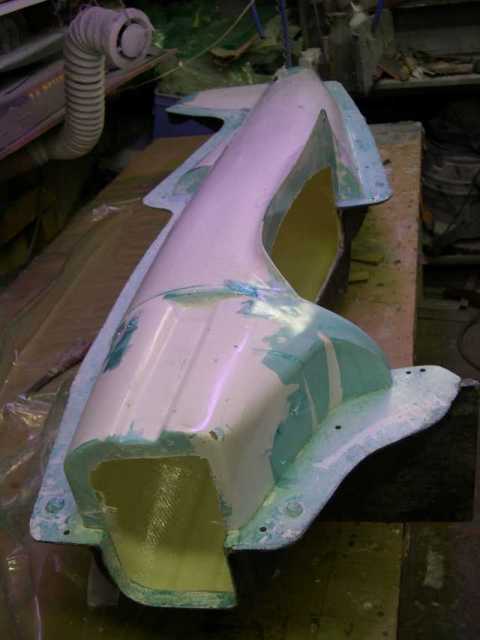

on va lui faire une beauté on va lui faire une beauté

[caption id="attachment_58870" align="alignnone" width="480'>Télécharger le PDF

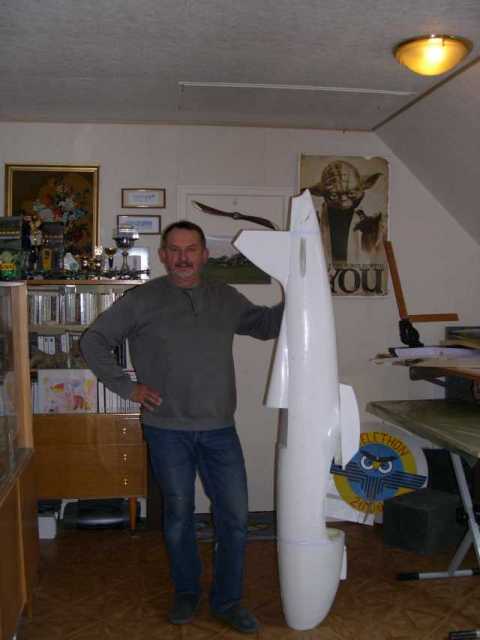

avec son papa (l'a l'air content le papa) avec son papa (l'a l'air content le papa)

[caption id="attachment_58871" align="alignnone" width="640'>Télécharger le PDF

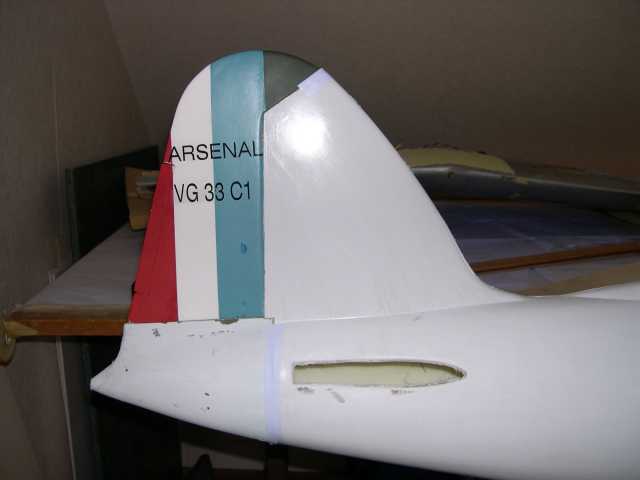

pour ceux qui ont des doutes s'en est bien un!! semaine prochaine on change de rubrique! ( a brack) pour ceux qui ont des doutes s'en est bien un !
semaine prochaine on change de rubrique ! (à brack)

[caption id="attachment_58872" align="alignnone" width="480'>Télécharger le PDF

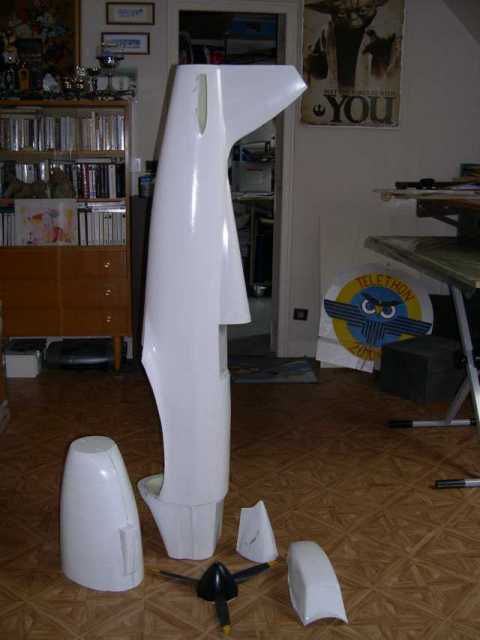

le kit complet fuselage 1500grs capot 400grs cône AR + radiateur 150grs soit 2050grs sur la balance ,c'est le premier son jumeau sera plus léger de 250 grs le kit complet fuselage 1500grs capot 400grs cône AR + radiateur 150grs soit 2050grs sur la balance ,c'est le premier son jumeau sera plus léger de 250 grs

A suivre...
