Construction du Gee-Bee Model Y par WG Composite

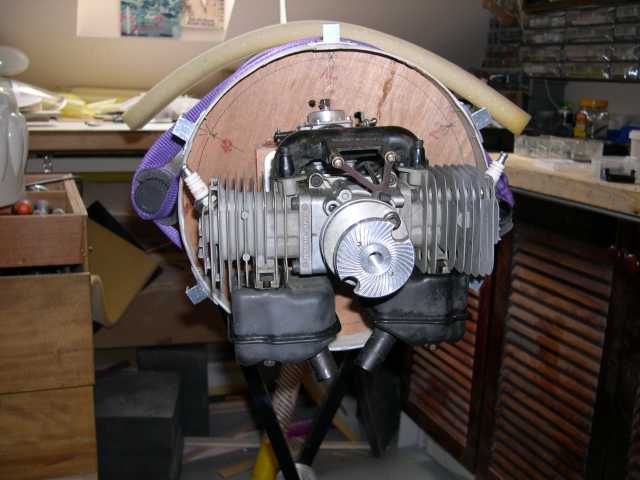

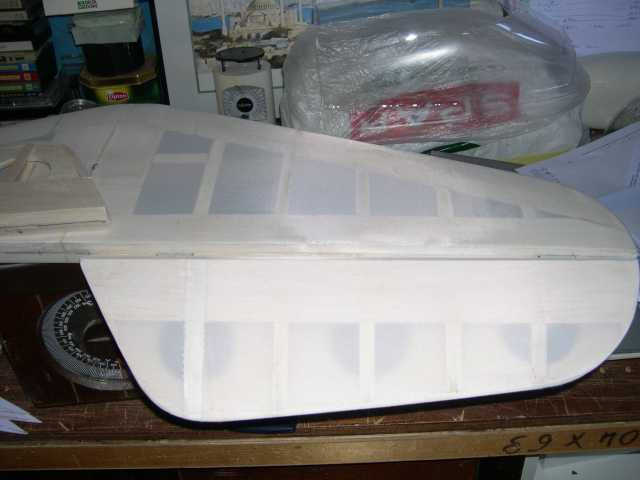

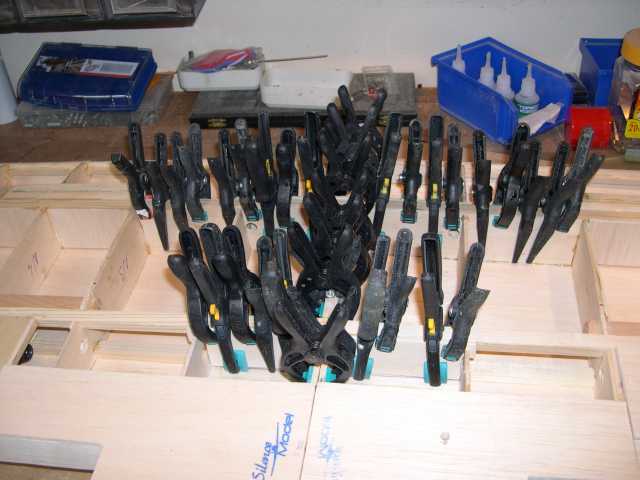

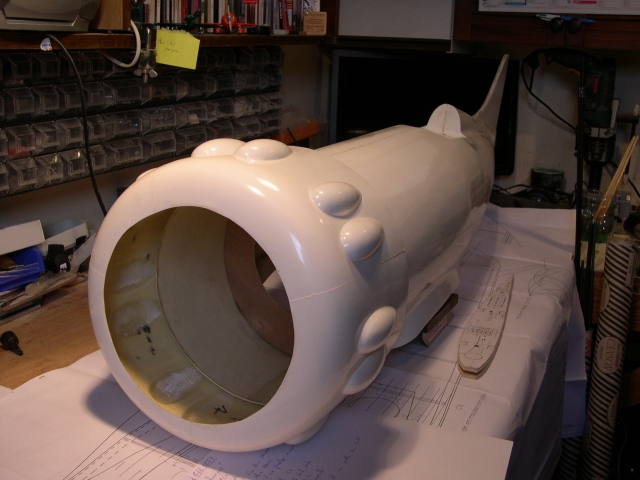

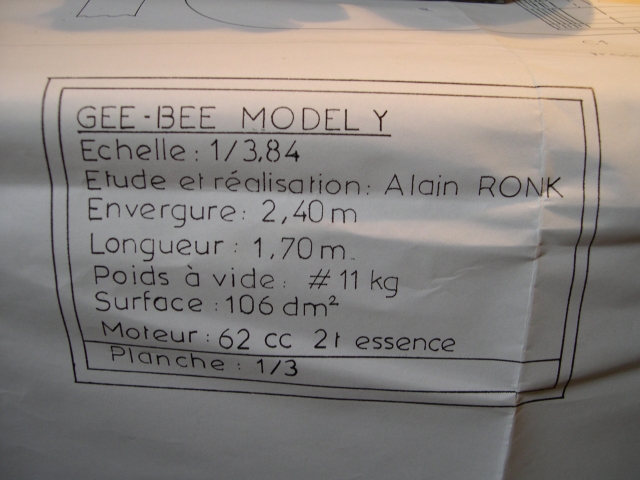

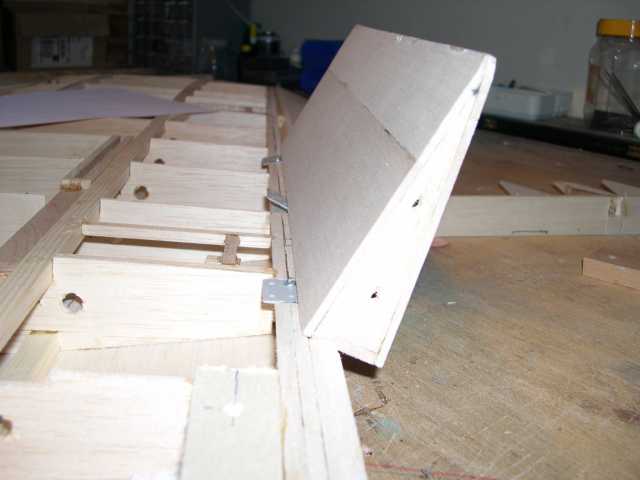

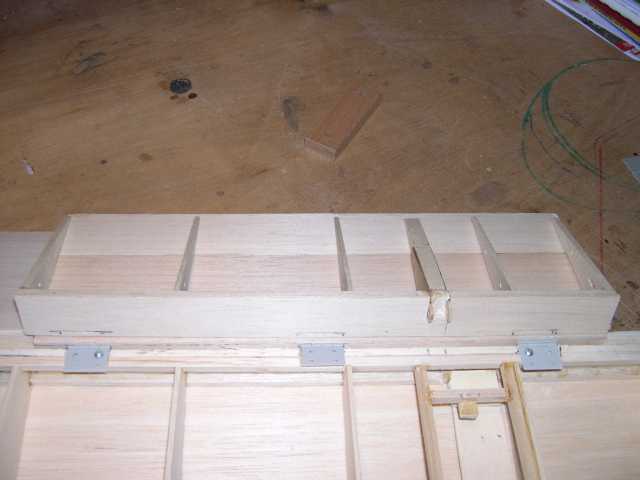

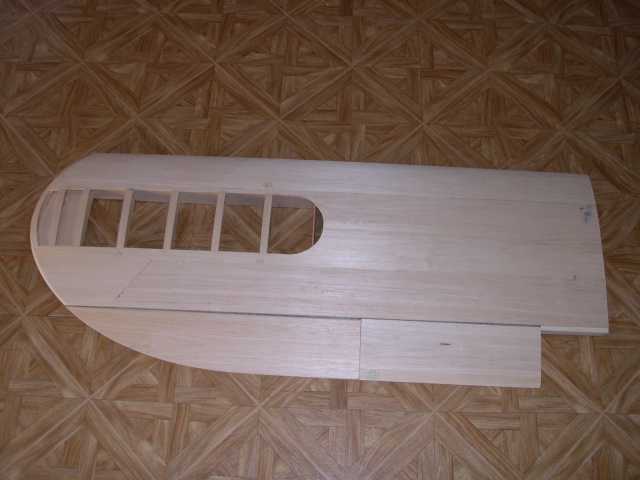

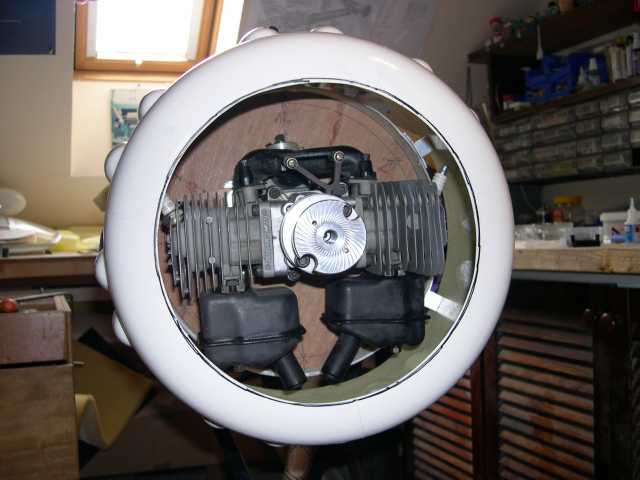

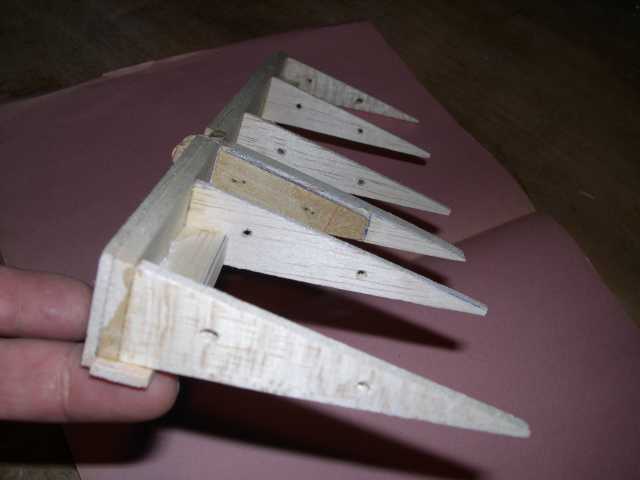

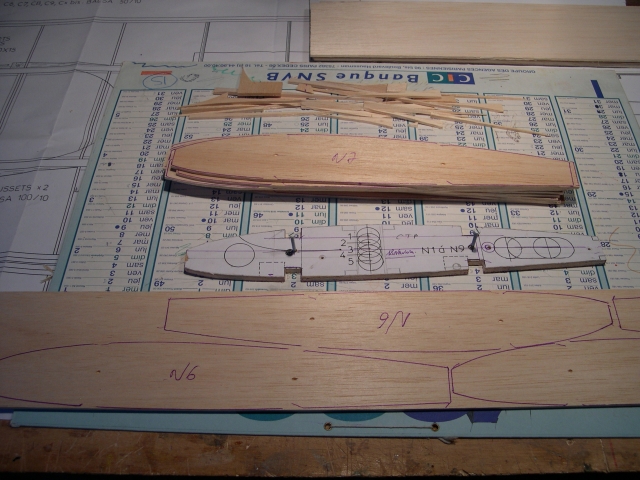

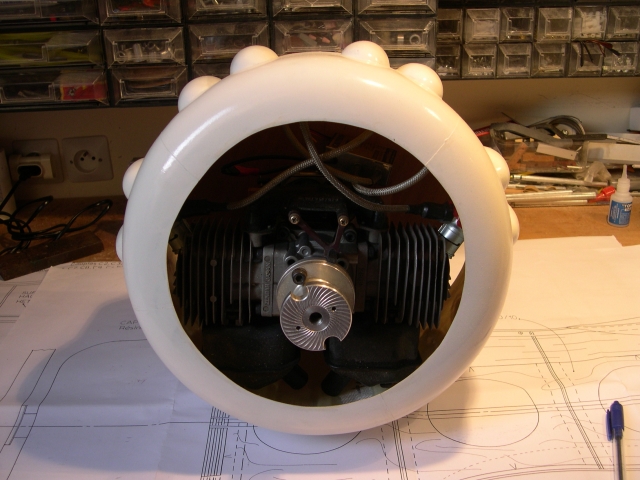

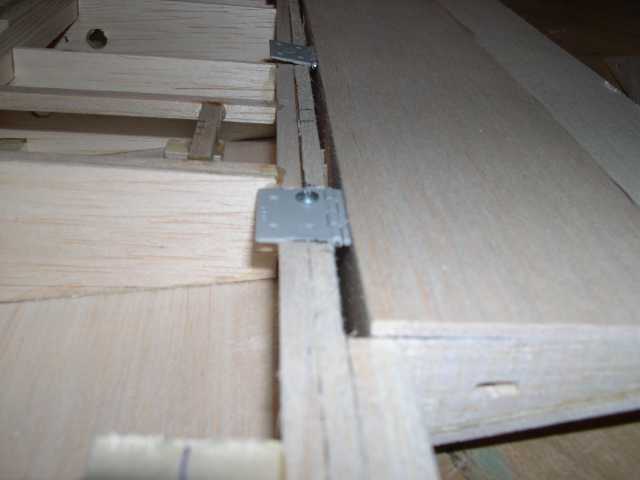

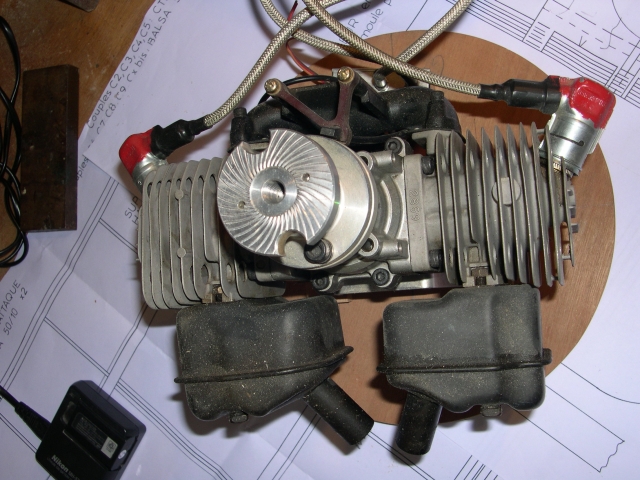

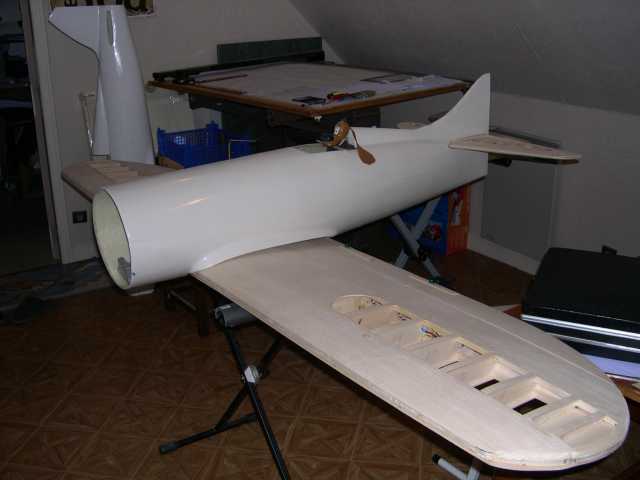

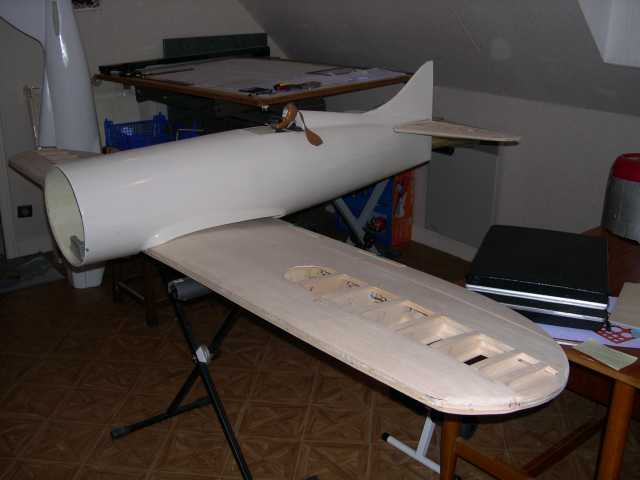

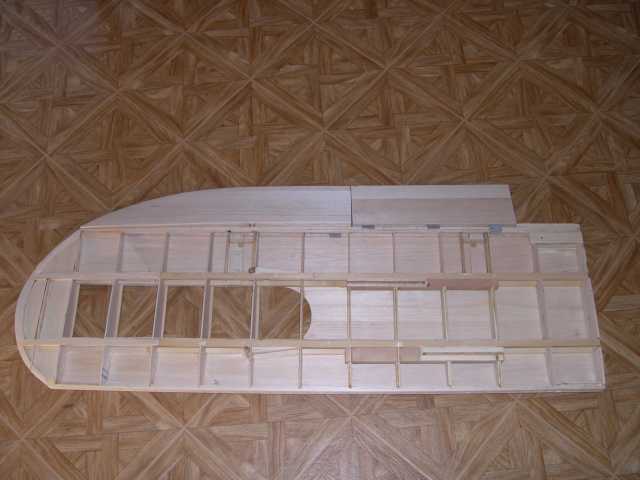

GeeBee Model Y WG Composite 3Quand on a le plan, le moteur, le pilote, que manque-t-il ? Le fuselage et les ailes !     ------------------------------------------------------------------------------------------------------------------------------------------------------- GeeBee Model Y WG Composite 1 GeeBee Model Y WG Composite 2 Pour le fuselage, c'est fait merci Mitch Vous allez voir les gars, ce moteur va être à l'aise dans ce capot.GeeBee Model Y WG Composite 3 GeeBee Model Y WG Composite 4 GeeBee Model Y WG Composite 5 Pour les ailes, allez on commence : Découpe des gabarits de nervures, je vais les faire par le méthode du bloc GeeBee Model Y WG Composite 6 Salut les Amis , Après avoir (mal) digéré le Typhoon, après avoir réparé le P47 et préparé pour la saison 2016 les racers, il est grand temps de se remettre sur le Gee Bee Y, malheureusement dans la bataille quelques photos se sont perdues construction de l'aile pour moi elle sera en 1 partie !GeeBee model Y 1 GeeBee model Y 2 GeeBee model Y 3 GeeBee model Y 4 GeeBee model Y 5 L'aile , le stab et le volet de dérive seront entoilés au Diacov GeeBee model Y 1 GeeBee model Y 2 GeeBee model Y 3 GeeBee model Y 4 GeeBee model Y 5 Construction du faux moteur. Ce qu' il faut que vous sachiez, Alain de chez RAR, l'a fabriqué spécialement pour le Gee Bee Y a ma demande car à cette taille là il n'y avait pas de 7 cylindres ! Après l'avoir récupéré à Coëtquidan le 1er Mai il était normal que je travaille sur le sujet en priorité. 1) perçage des trous pour des caches culbuteurs en saillies 2) perçage des logements des tiges de culbuteurs 3) réalisation des sorties de caches culbu en torillon de hêtre 4) et 5) montage à blanc GeeBee model Y 1 GeeBee model Y 2 GeeBee model Y 3 GeeBee model Y 4 GeeBee model Y 5 Quelques coups de pinceaux après ! Investissement : 1 tube alu Diam 3mm, 20 cm de fils de servo rouge , 1 morceau de torillon hêtre ,de la durite, de la peinture Humbrol, bleu, noir, alu et marron..., et Voilà ! Les vrais maquettistes feront mieux mais pour les vols dominicaux moi ça me va ! GeeBee model Y 1 GeeBee model Y 2 GeeBee model Y 3 GeeBee model Y 4 GeeBee model Y 5 Et voilà le SEVEN RADIAL R A R  en place ! Il va être bien à l'aise le Titan 80 sous ce capot ! GeeBee model Y 4GeeBee model Y 3 GeeBee model Y 1 GeeBee model Y 2

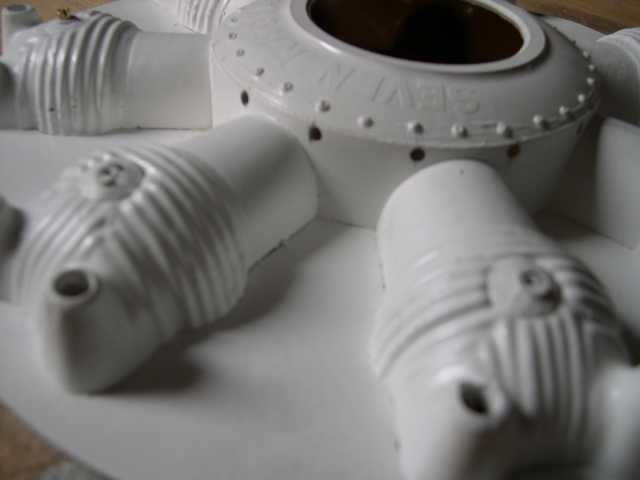

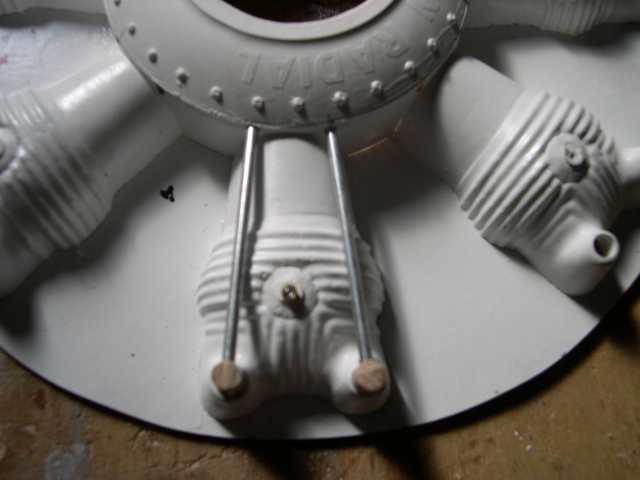

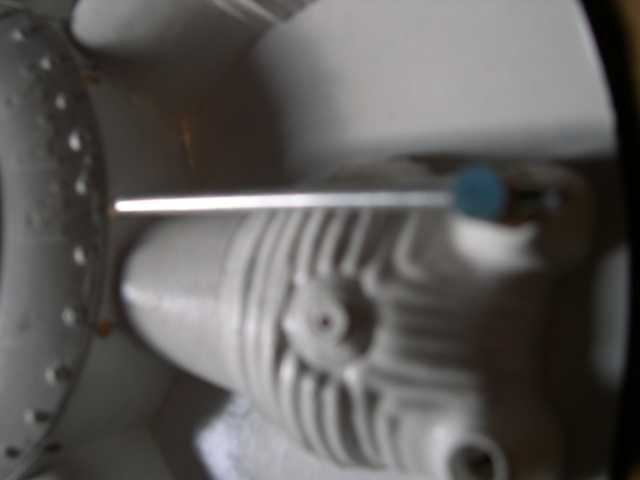

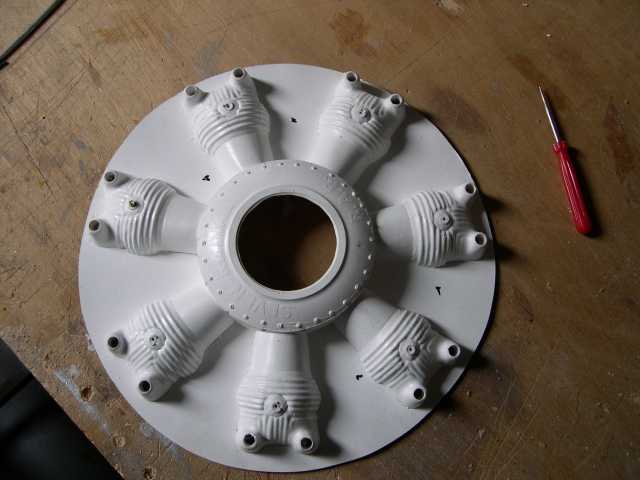

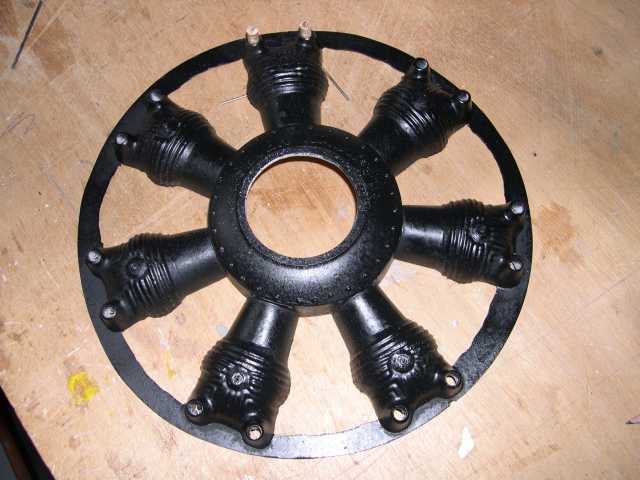

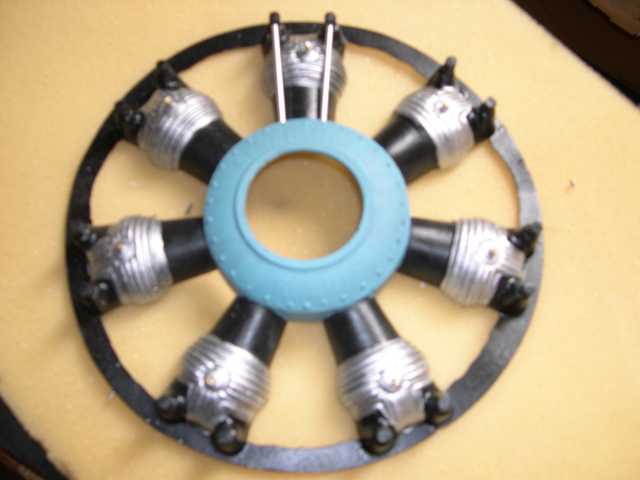

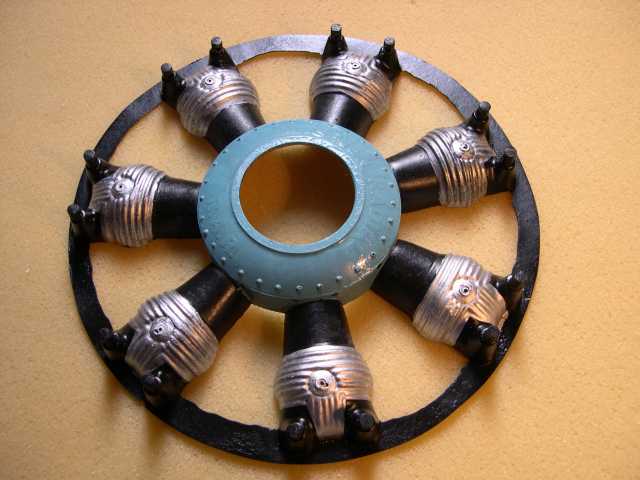

NDLR : le Seven Radial est disponible chez RONK Aviation Résine, et est visible ici.

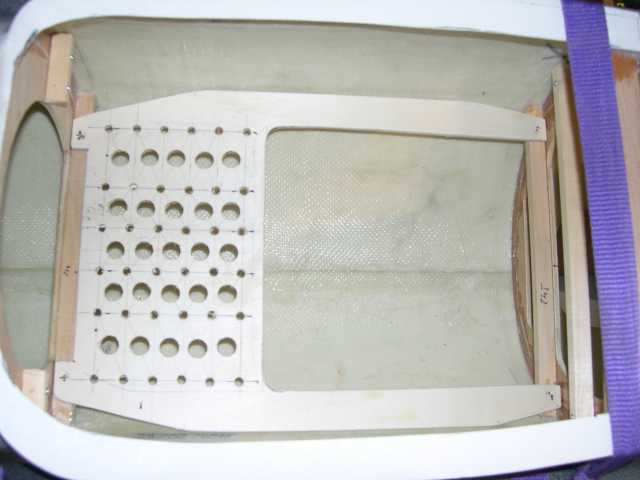

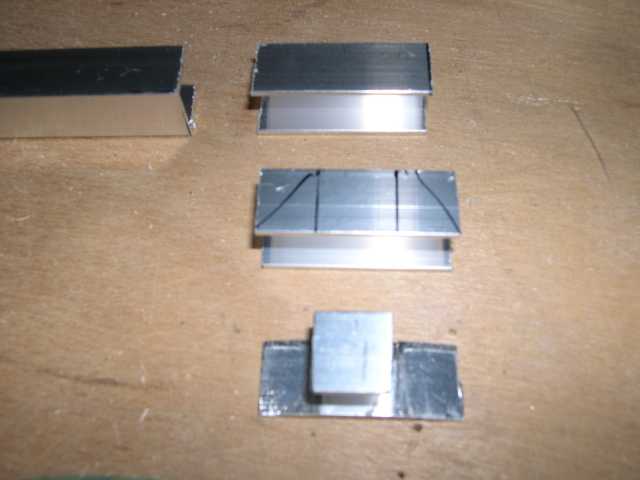

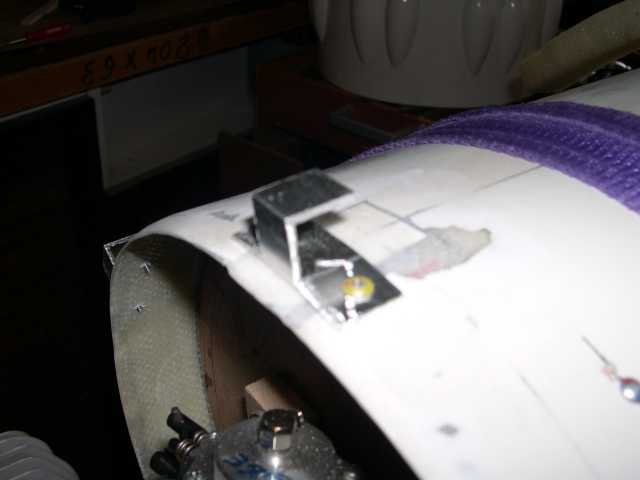

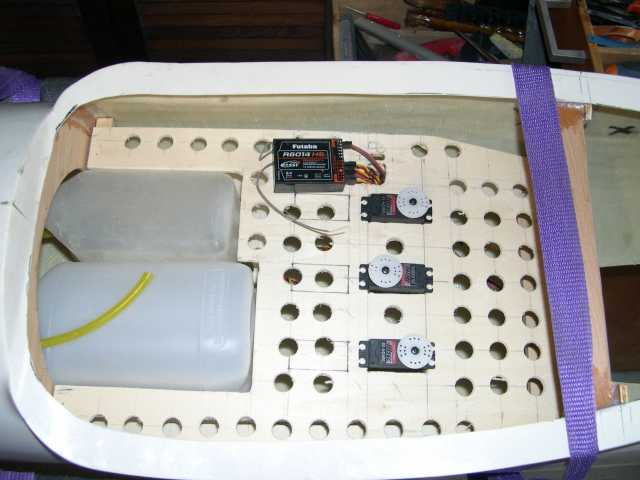

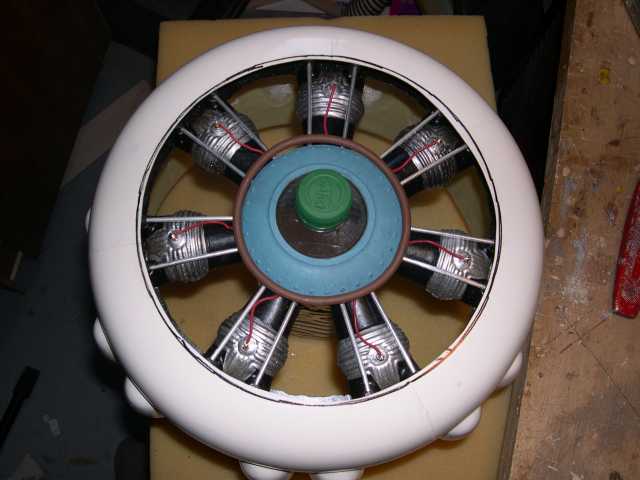

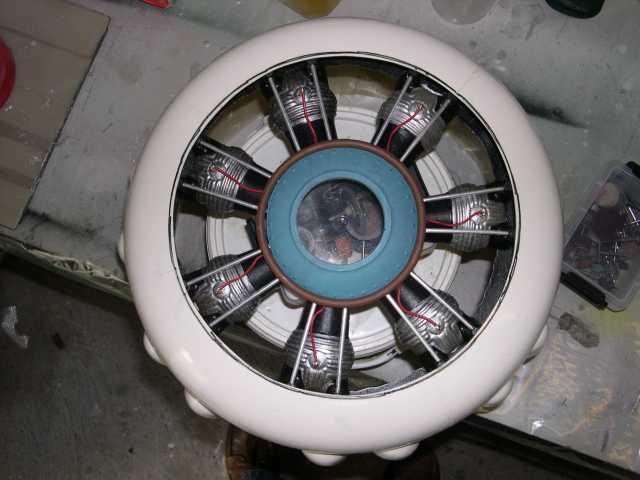

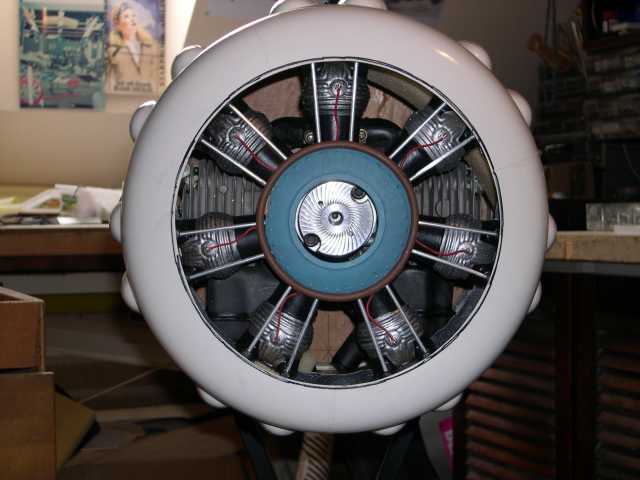

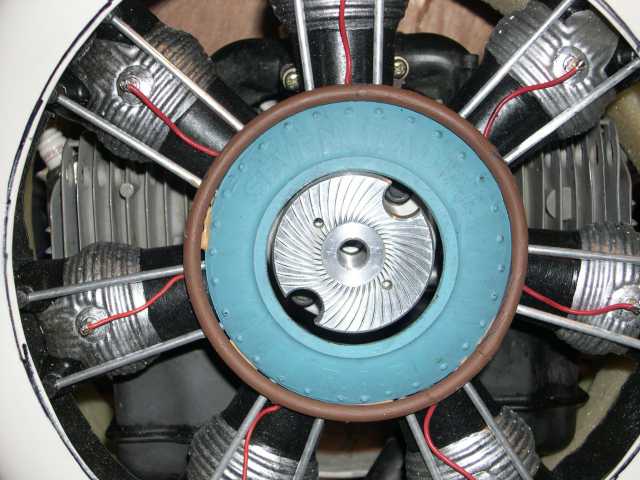

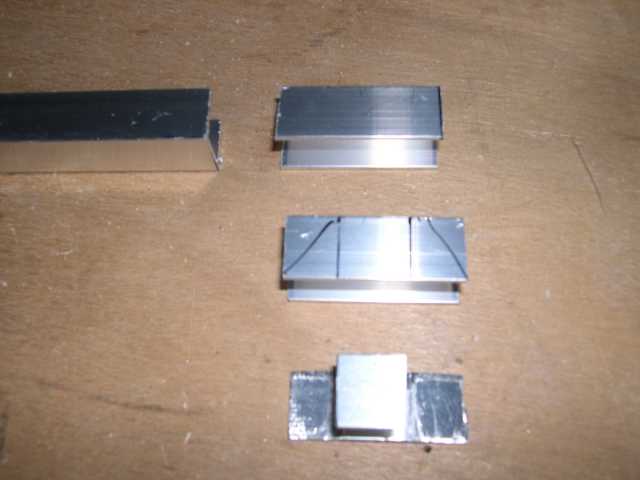

Fixation du capot à partir d'un profilé Alu acheté chez Leroy-Rama et découpé pour avoir 2 pattes de fixation pour vissage collage ou rivetage, et dans la partie haute la vis du capot proprement dit pour moi ce sera des Riveclés M4 ou 5. GeeBee model Y 1 GeeBee model Y 2 GeeBee model Y 3 GeeBee model Y 4 GeeBee model Y 5 Et pour finir les platines support réservoir et servos suite au prochain épisode @+  WG Composite GeeBee model Y 1 GeeBee model Y 2 GeeBee model Y 3 A suivre...
