Le Potez 53 de Gilles WATELET

  Notre ami Gilles WATELET nous prépare un racer rarement vu sur les terrains, le POTEZ 53 !

D'une envergure de 2 mètres, longueur 1,50 mètres et moteur Titan 62 sous un capot de 27 centimètres de diamètre !
Le fuselage fibre sortira d'un moule perso, les ailes en construction traditionnelle avec profil NACA 2411. Pour finir, comme sur le grandeur, la maquette aura bien sûr, volets et trains rentrants. Premiers vols cet automne, courage Gilles, t'es presque au bout !!!
Un grand merci à Christian CROCHET pour le lien avec le site de la nasa qui garde en archive toutes les caracteristiques de tous les avions participant aux courses aux pilotes aux USA http://ntrs.nasa.gov/archive/nasa/casi.ntrs.nasa.gov/19930094693_1993094693.pdf
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET

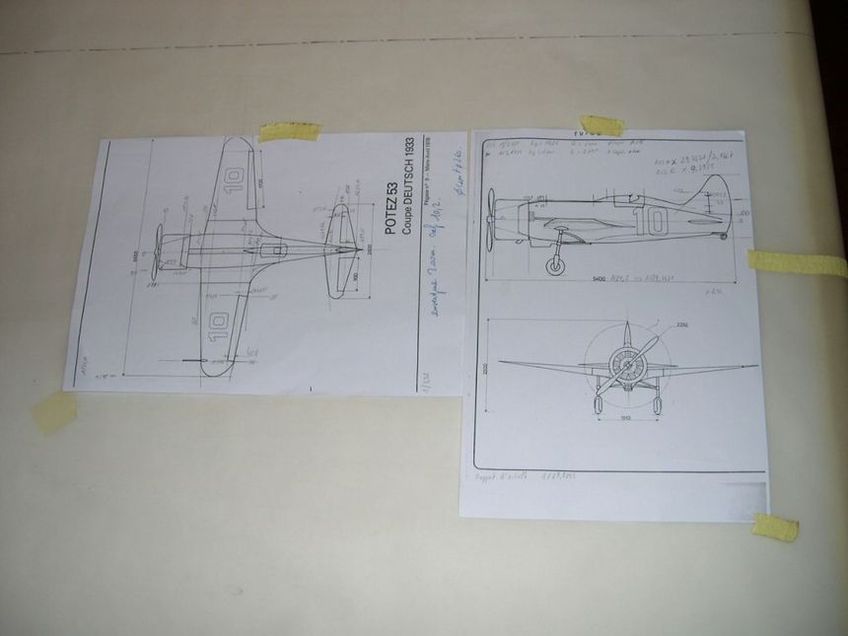

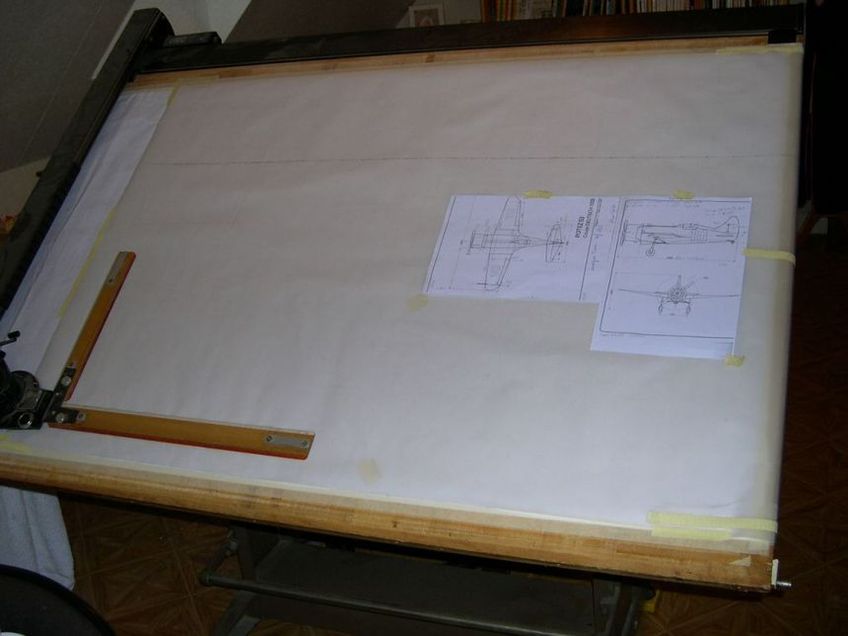

D'abord, on cherche, et ensuite, on trouve le  bon triptyque...
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET

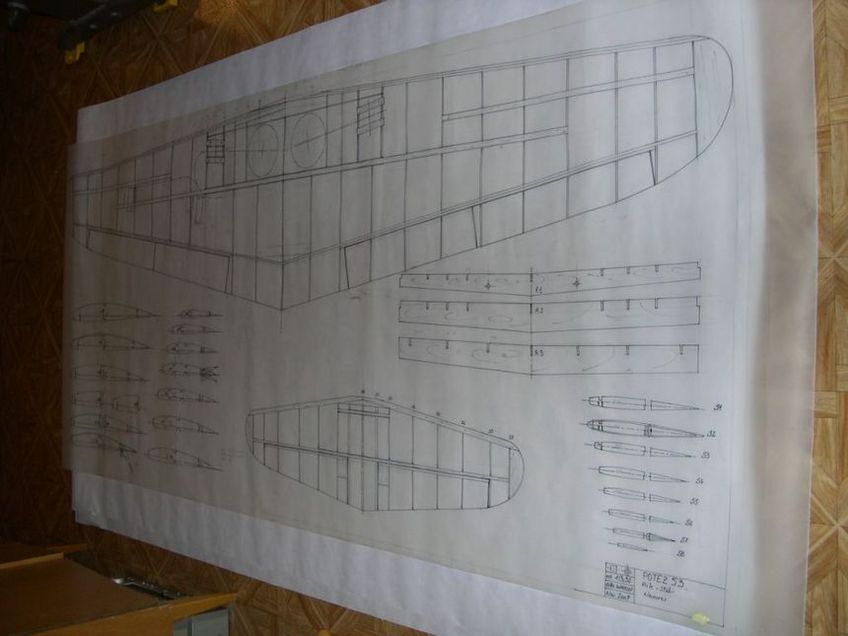

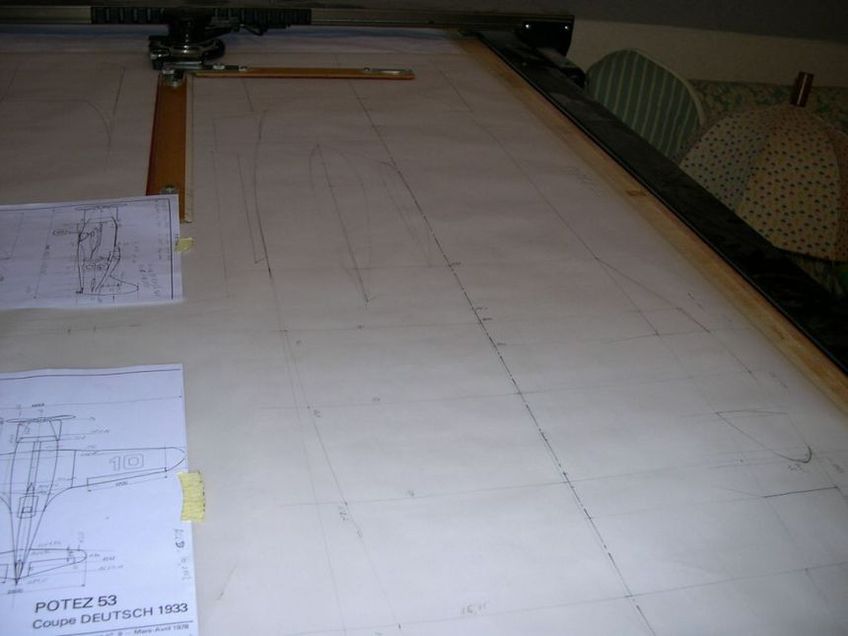

Puis on trace les plans
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET
Et on fait des tirages...
Le Potez 53 de Gilles WATELET

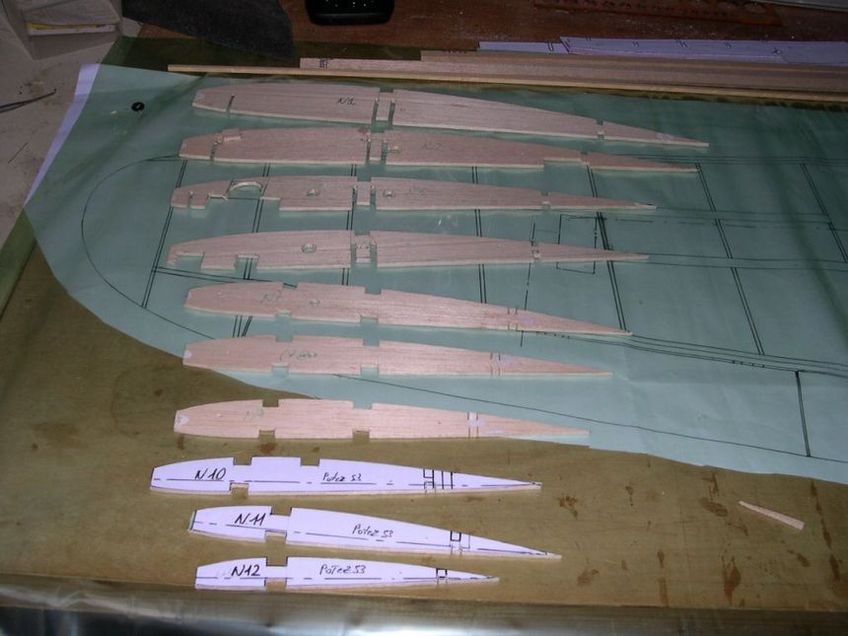

Découpe des nervures
Le Potez 53 de Gilles WATELET

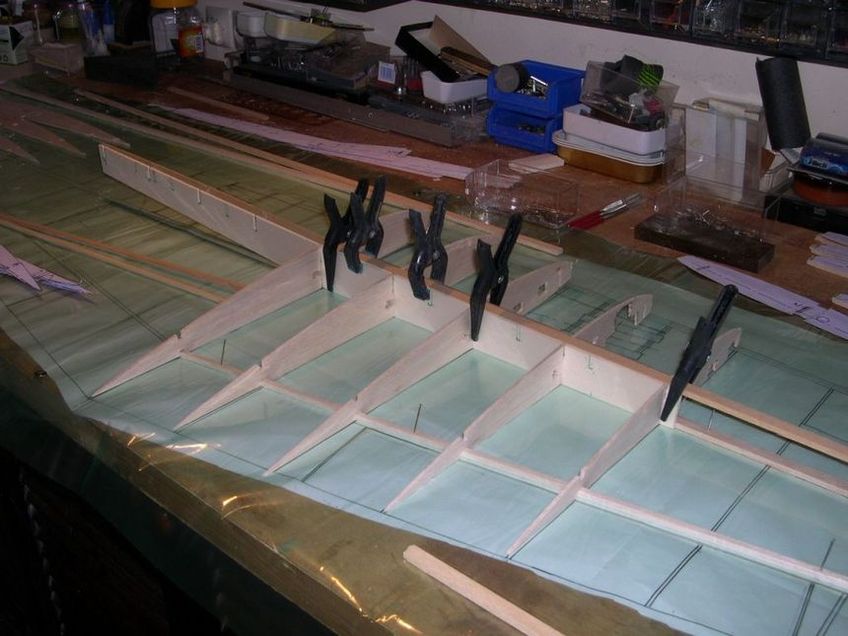

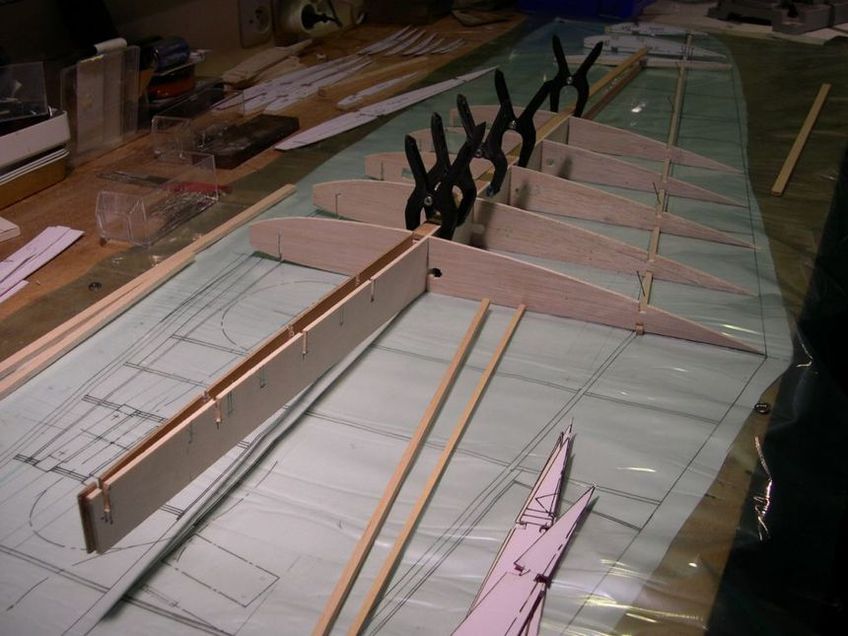

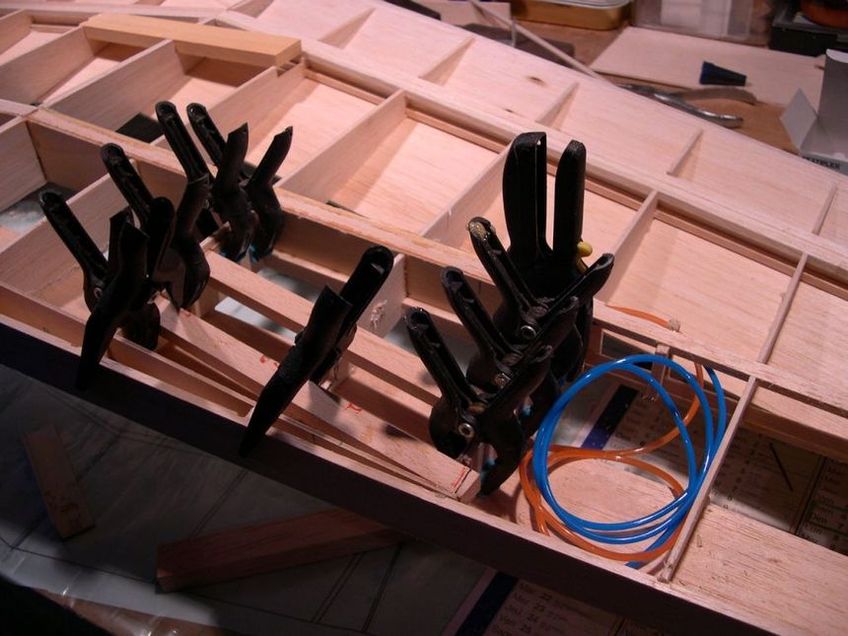

Assemblage et collage
Le Potez 53 de Gilles WATELET

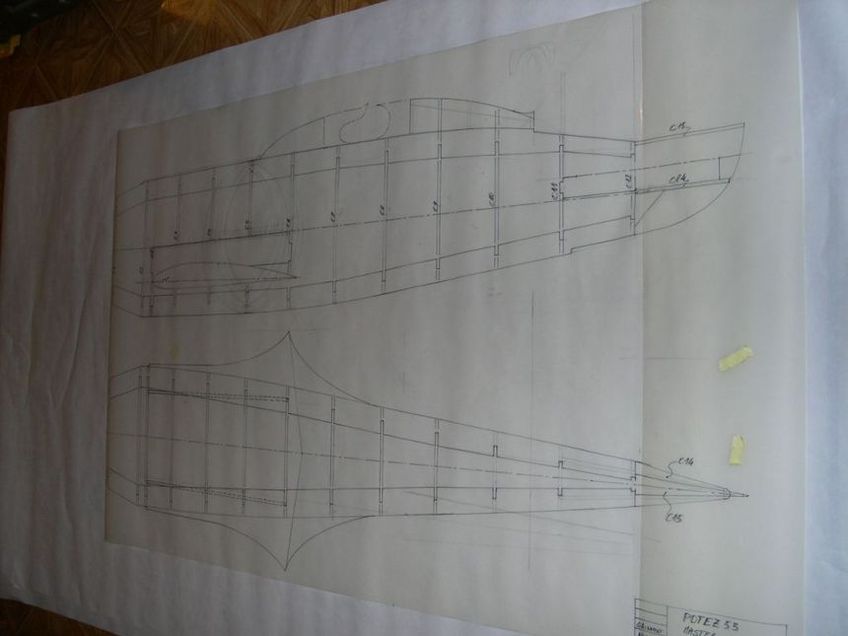

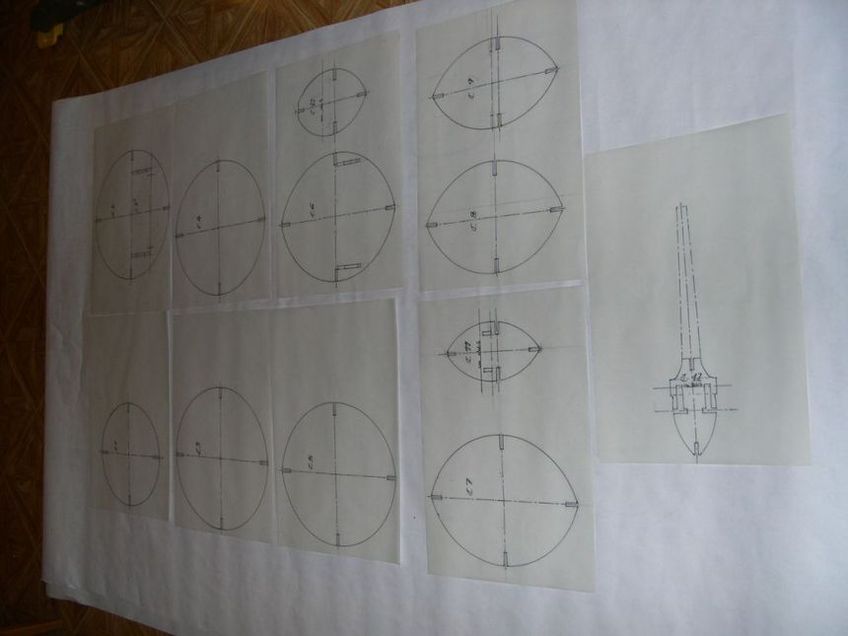

Le plan qui servira pour la fabrication du master du fuselage
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET
Avec la méthode "CAPO", Construction Assistée Par Ordinateur, le déroulement des opérations accélère sensiblement
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET

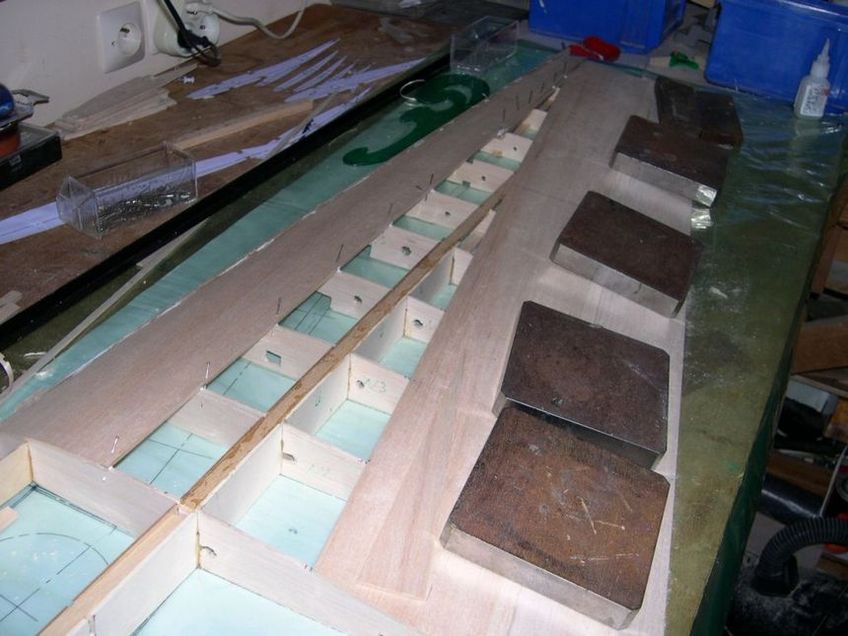

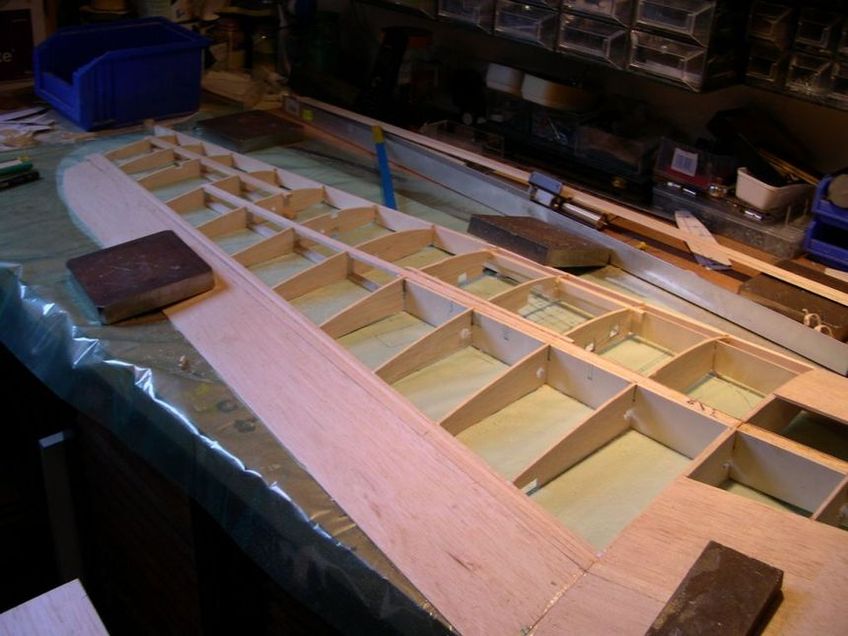

Construction des deux demi ailes
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET

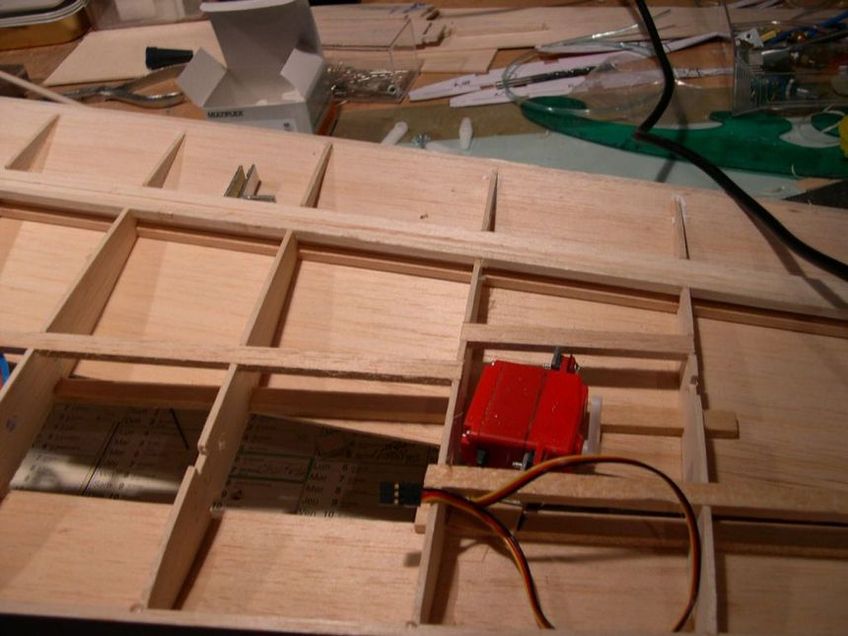

Positionnement des servos d'ailerons
Le Potez 53 de Gilles WATELET

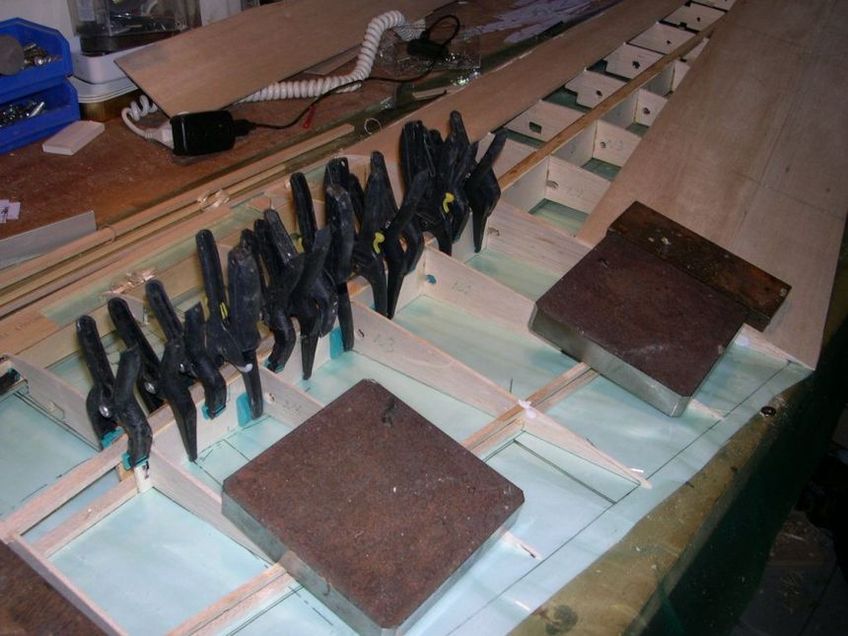

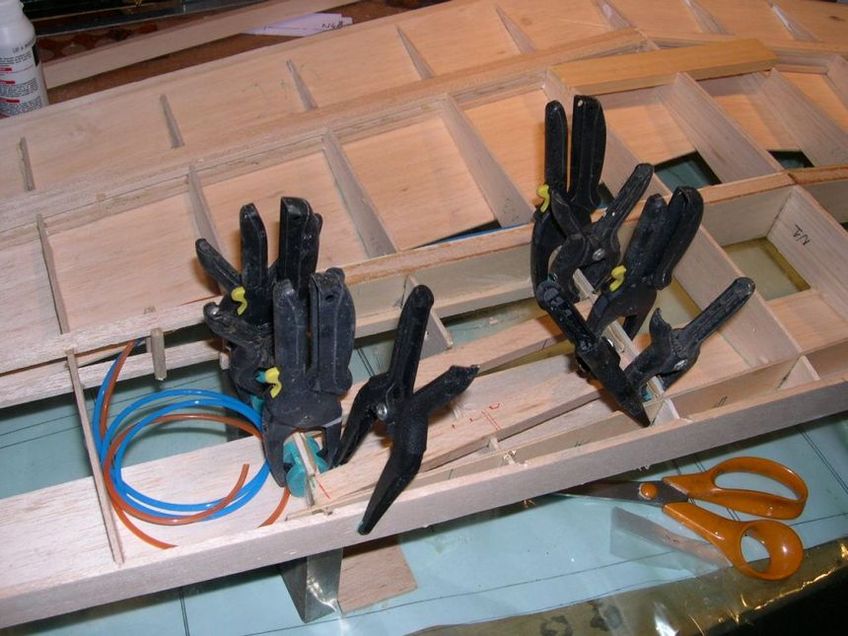

Collage des supports de train
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET

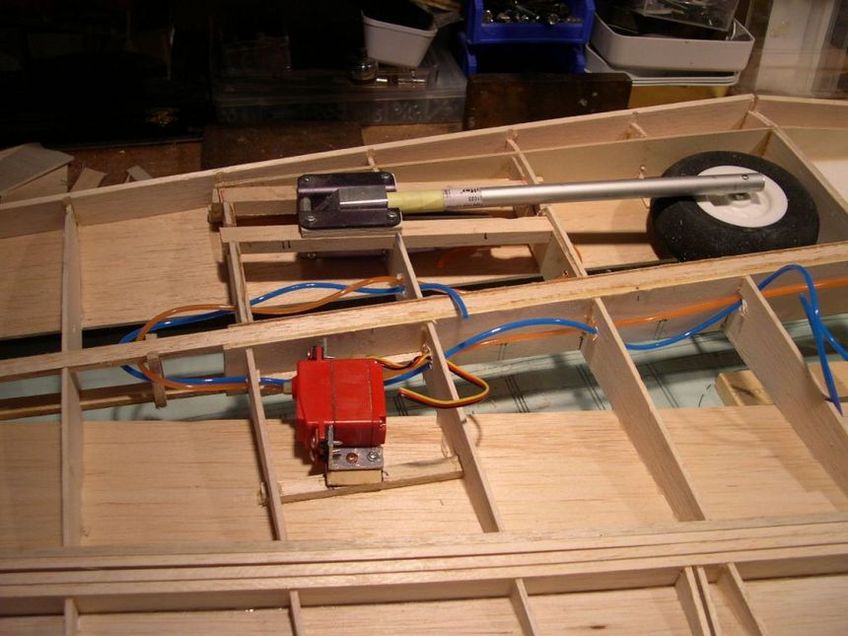

Installation du train rentrant
Le Potez 53 de Gilles WATELET

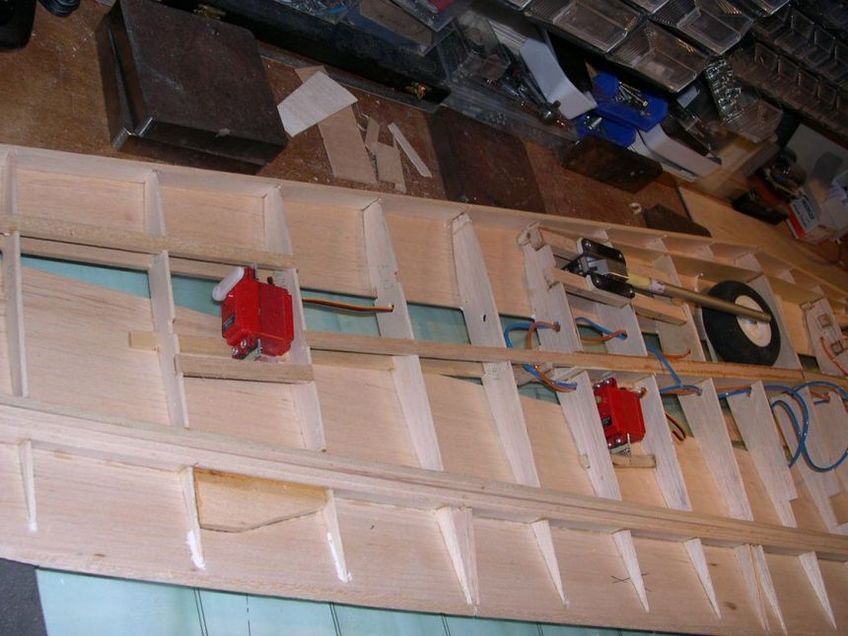

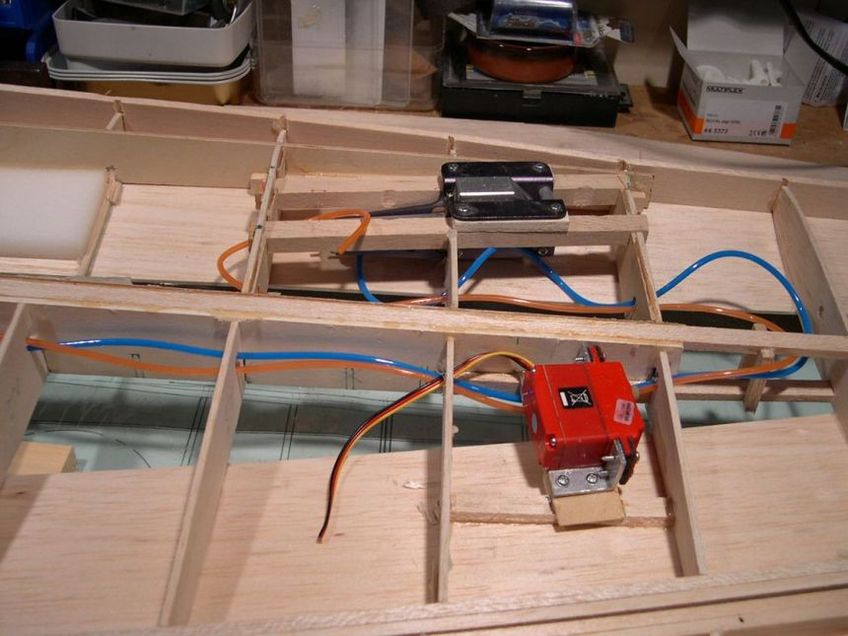

Tous les servos sont en place !!!
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET
 -
Le Potez 53 de Gilles WATELET

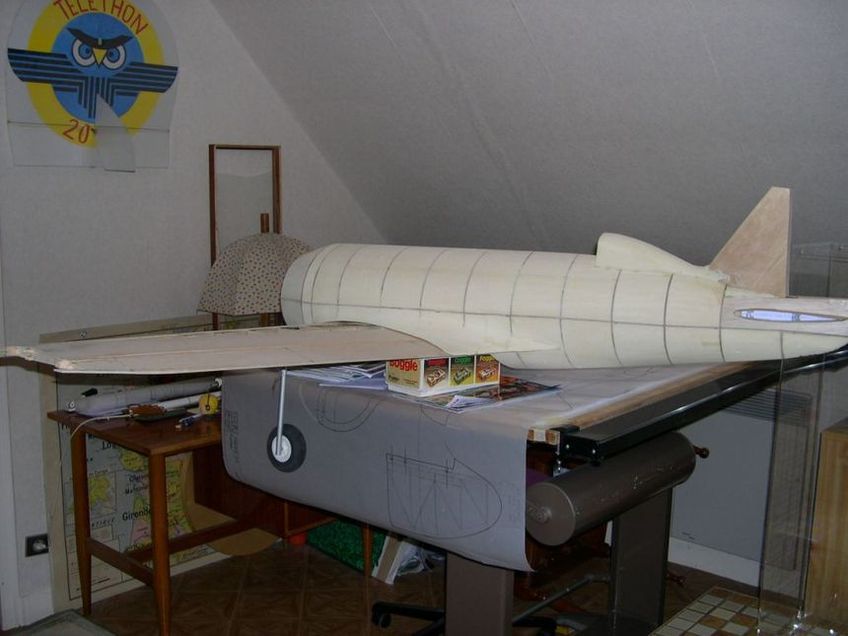

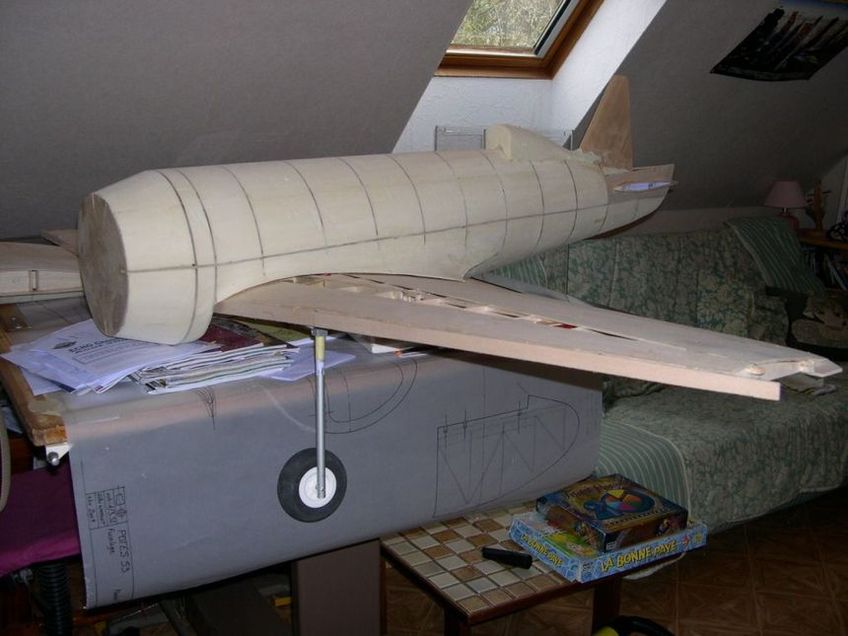

Cà y est le master du fuselage du Potez 53 est fait ! Un petit coup d'œil pour voir ce que sera le modèle fini.
Le Potez 53 de Gilles WATELET
