Un Typhoon en construction chez WG Composites, 2 ème partie

Construction du Typhoon par Gilles WATELET, en direct de chez WG Composites...

Deuxième partie...

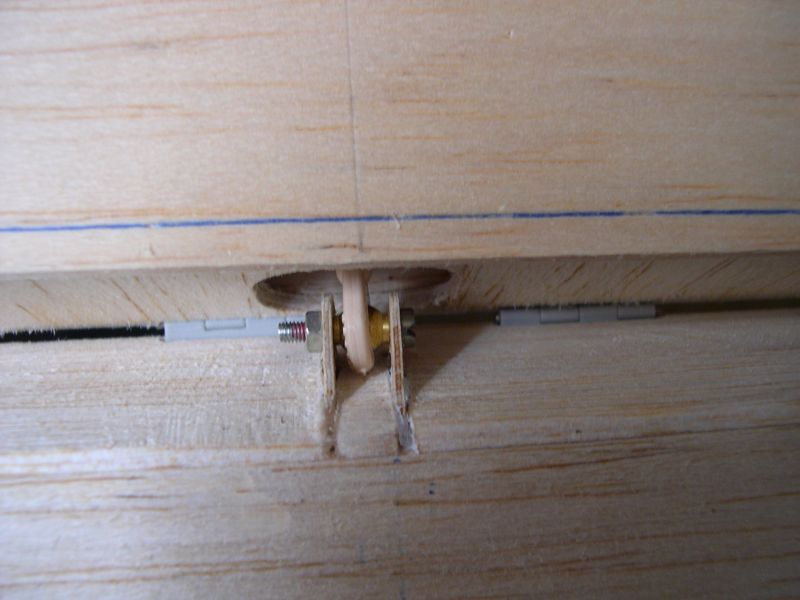

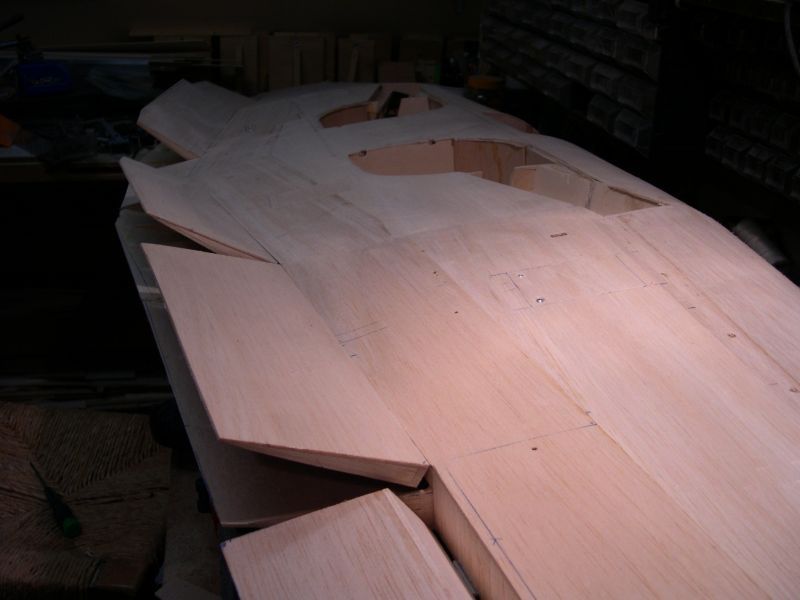

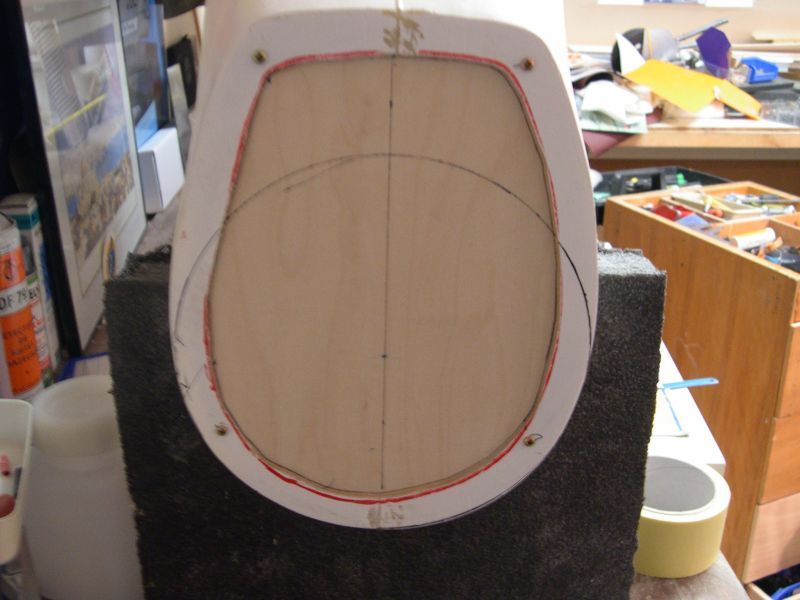

Salut les Amis Voici les travaux du week end Photos 179 et 181 :toutes les commandes de vols sont terminées ellessont toutes du même tonneaux montage en chape , 1 chape shérique entre deux guignols en CTP collés dans le volet ou l'aileron à l'aplomb d'une ou entre deux charnières. Cà y est l'aile est terminée, encore un petit coup de ponçage avant marouflage,je peux donc attaquer le fuselage photos 183 et 186 les deux cadres principaux , cadres moteurs et cadre fixation d'aile 2 longerons seront collés par les cadres sur le fuselage et serviront à visser les différentes platines Photo 182 le moteur Titan 62 équipé de son pot en alu(reste de ma grande époque Celti. [caption id="attachment_17323" align="alignnone" width="800'>Télécharger le PDF
Typhoon 179

[caption id="attachment_17324" align="alignnone" width="800'>Télécharger le PDF
Typhoon 181

[caption id="attachment_17325" align="alignnone" width="800'>Télécharger le PDF

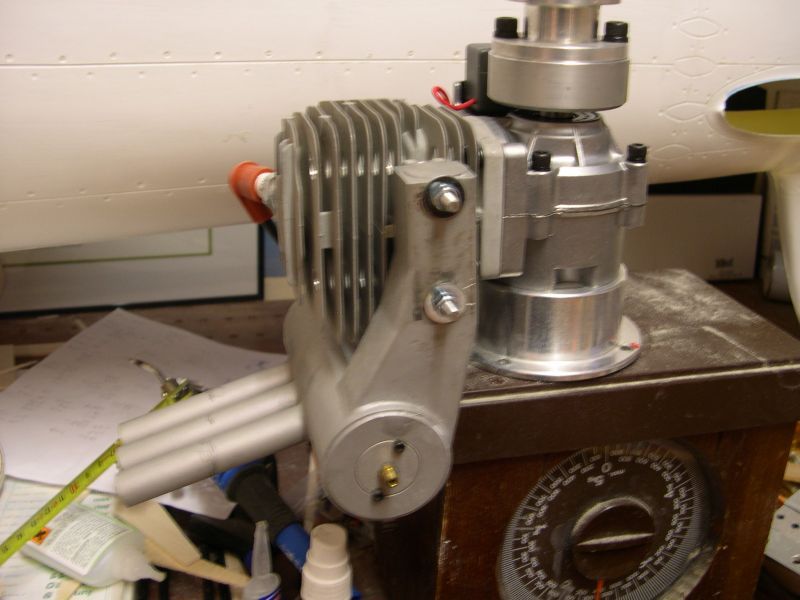

Typhoon 182

[caption id="attachment_17326" align="alignnone" width="800'>Télécharger le PDF
Typhoon 183

[caption id="attachment_17327" align="alignnone" width="800'>Télécharger le PDF

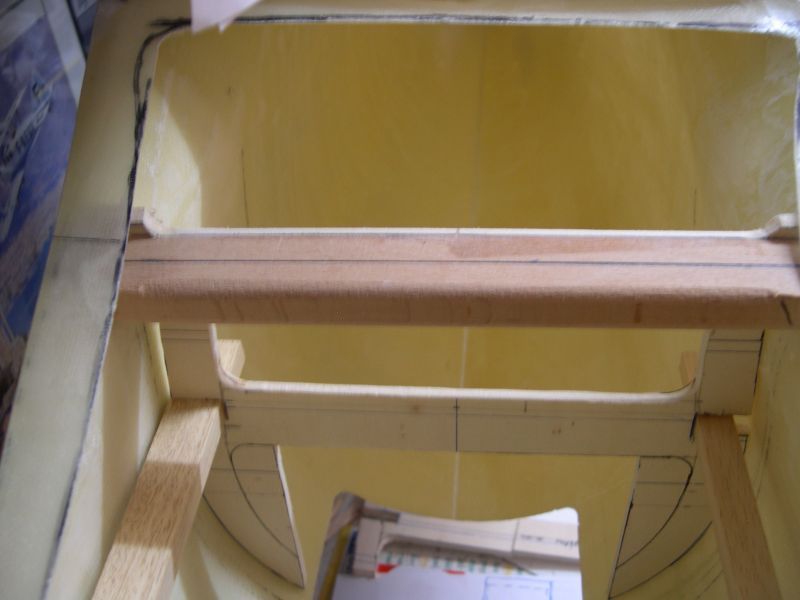

Typhoon 186

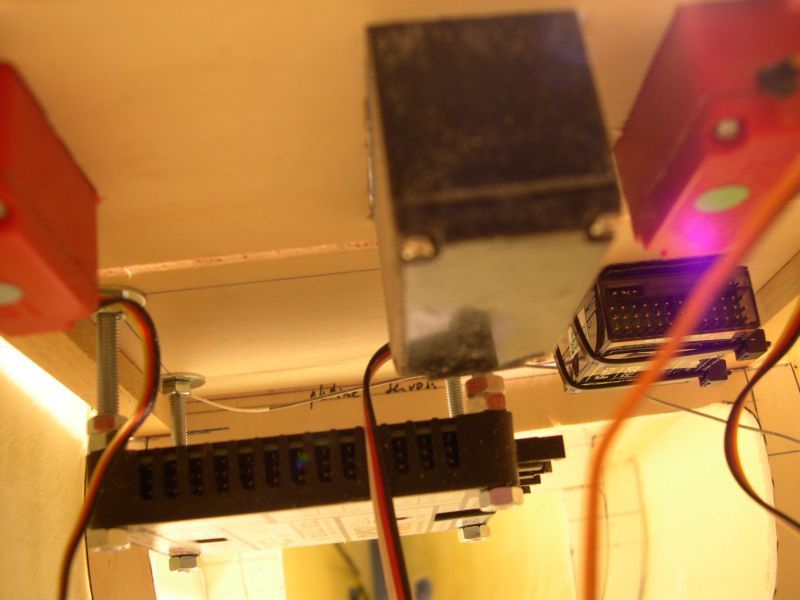

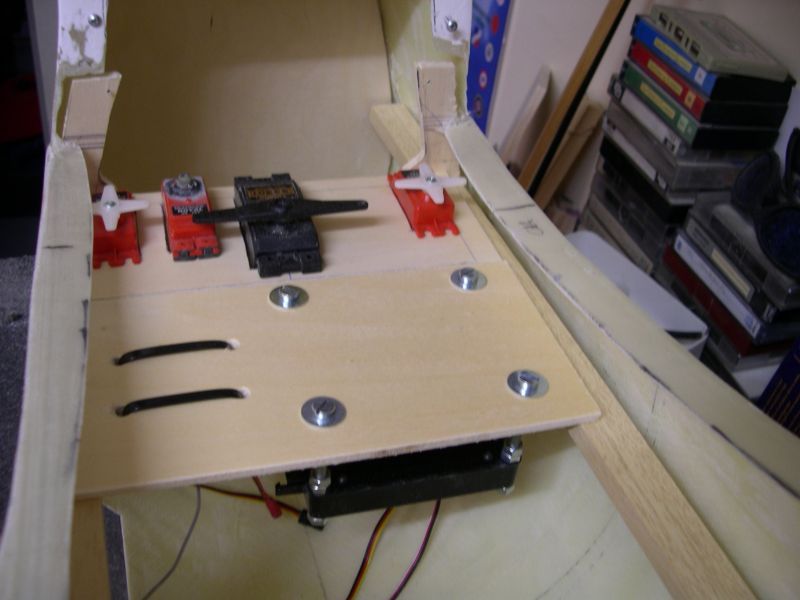

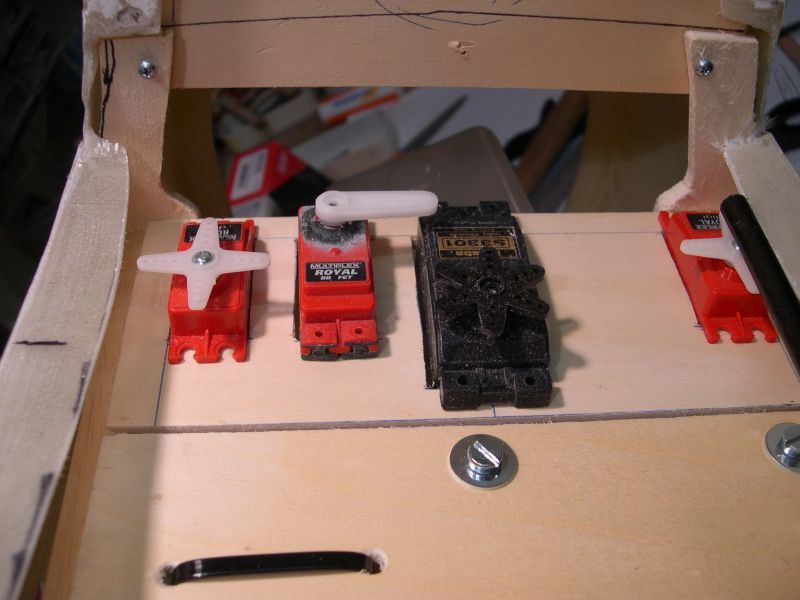

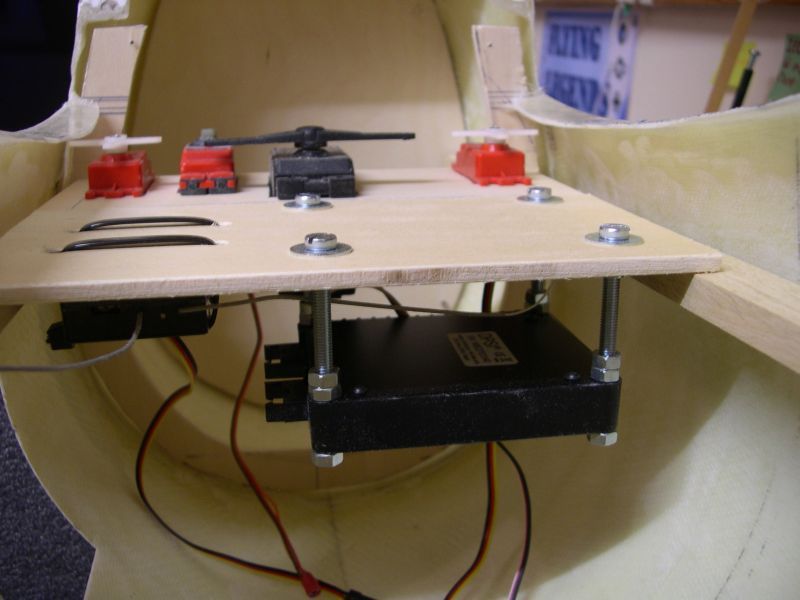

photos 174 175 184 et 185, les fameuses platines tout à l'avant du fuselage devant le centre de gravité; 1ère platine avec au centre, servo de direction de part et d'autre ; les 2 servos de prof et entre le servo de gaz. Seconde platine avec DPSI mini 5 et récepteur Futaba 2.4Ghz 14 voies. Au dessus du cadre support d'ailea il y a un espace suffisant pour y placer un pilote dans poste de pilotage succinct. Voila pour aujourd'hui ! A  bientôt, travaillez bien!! Gilles [caption id="attachment_17330" align="alignnone" width="800'>Télécharger le PDF
Typhoon 174

Typhoon 175



Typhoon 184

[caption id="attachment_17333" align="alignnone" width="800'>Télécharger le PDF
Typhoon 185

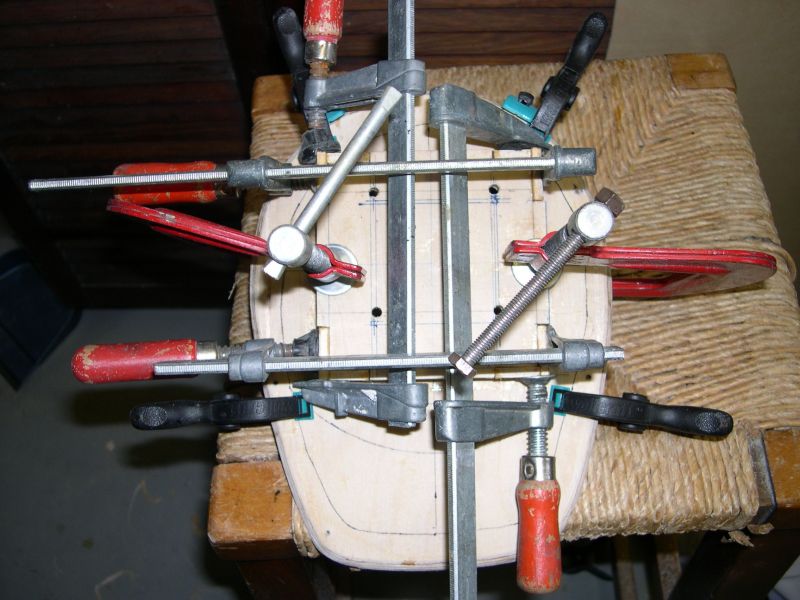

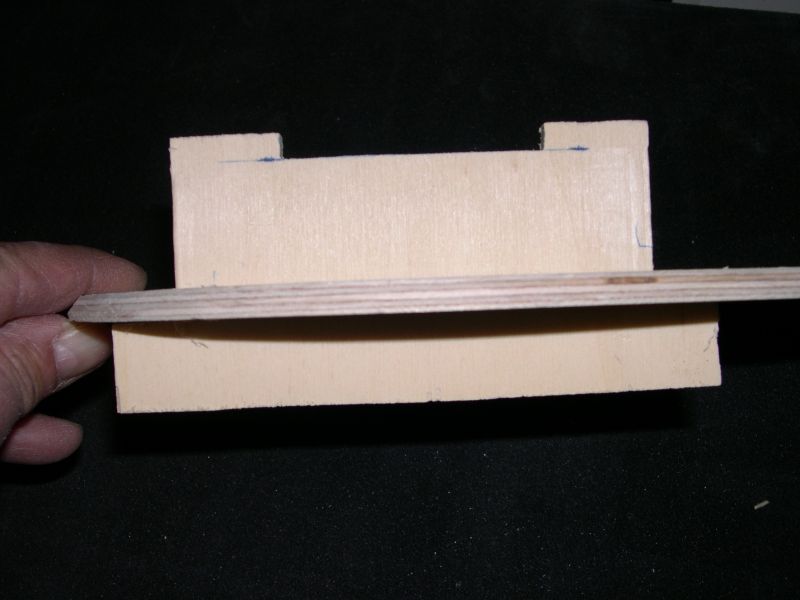

Ce week-end un peu de calme et de sérénité pour cause d'augmentation d'âge !!! Photos 192 à 199 construction de la boite support moteur [caption id="attachment_17469" align="alignnone" width="800'>Télécharger le PDF

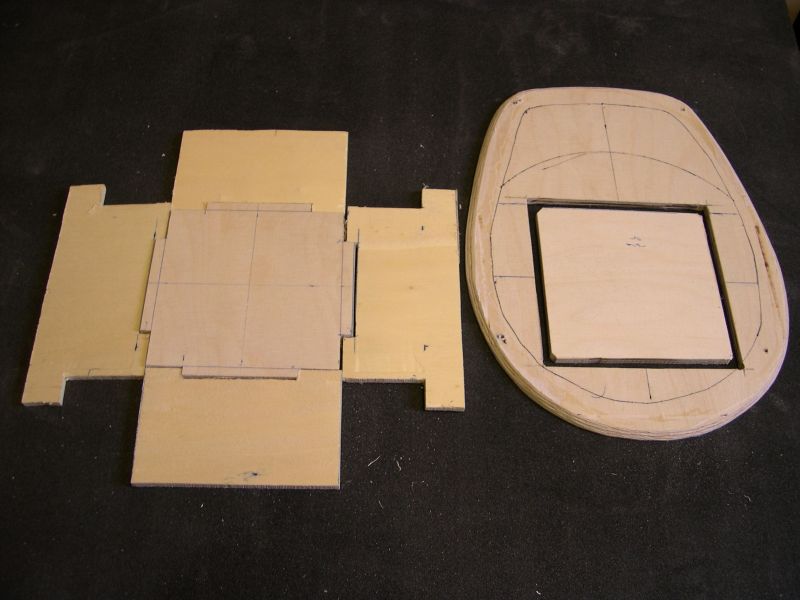

Typhoon 192

  [caption id="attachment_17470" align="alignnone" width="800'>Télécharger le PDF

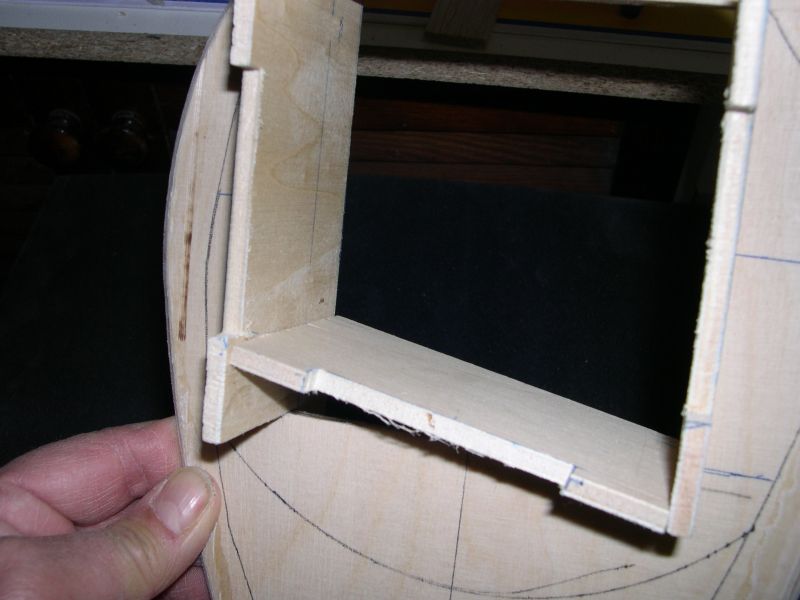

Typhoon 194

      [caption id="attachment_17471" align="alignnone" width="800'>Télécharger le PDF
Typhoon 197

  [caption id="attachment_17472" align="alignnone" width="800'>Télécharger le PDF
Typhoon 199

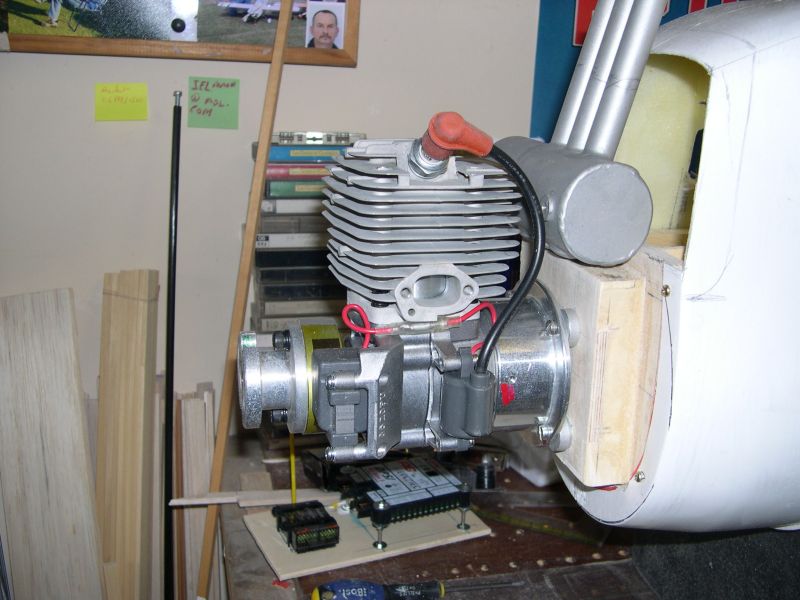

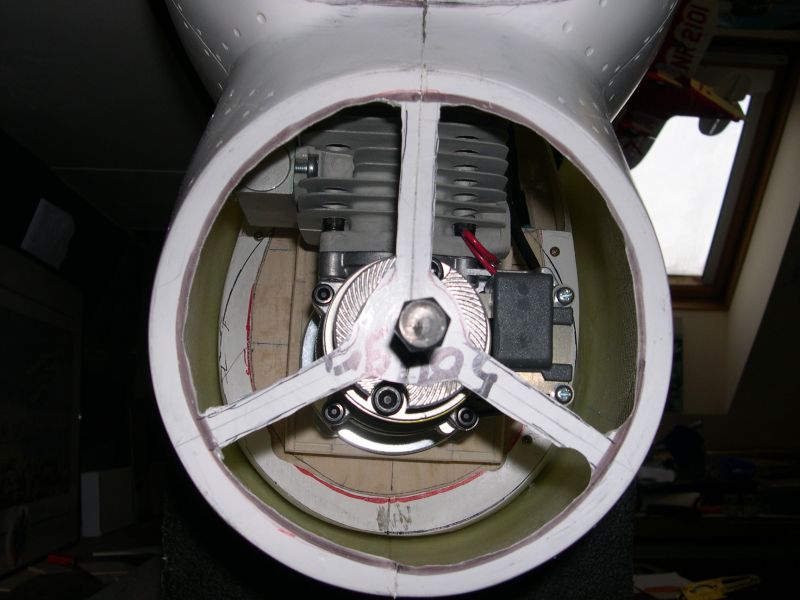

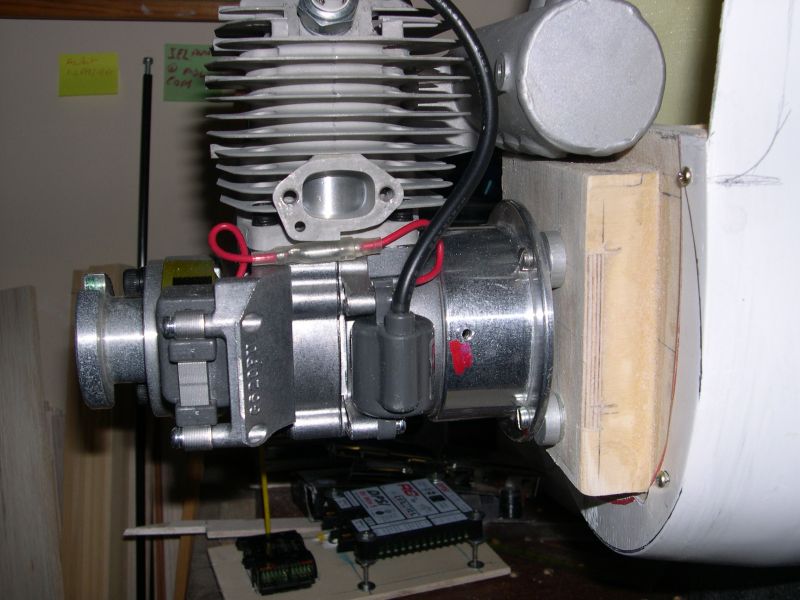

Photos 206 à 200 mise en place du Groupe Moteur de Propulsion (GMP) A la semaine prochaine les amis ! [caption id="attachment_17473" align="alignnone" width="800'>Télécharger le PDF

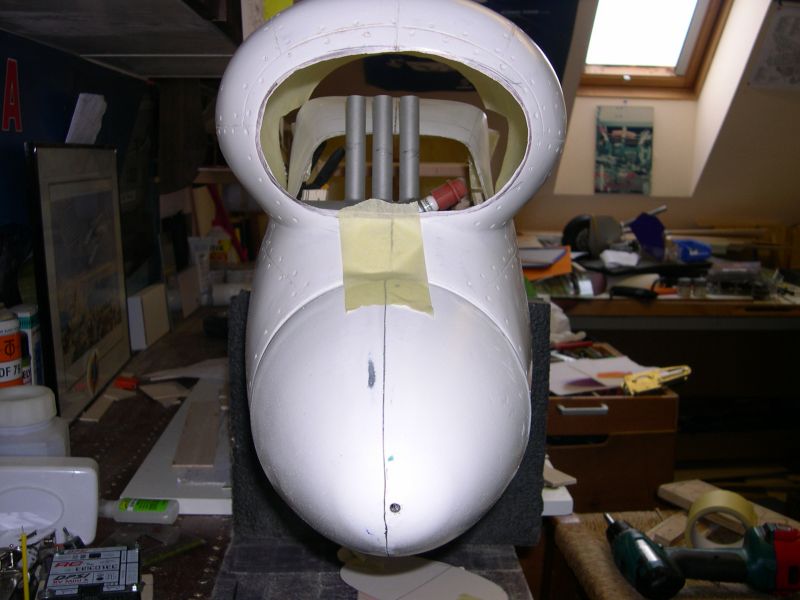

Typhoon 200

[caption id="attachment_17474" align="alignnone" width="800'>Télécharger le PDF
Typhoon 203

  [caption id="attachment_17475" align="alignnone" width="800'>Télécharger le PDF
Typhoon 205

  [caption id="attachment_17476" align="alignnone" width="800'>Télécharger le PDF
Typhoon 206

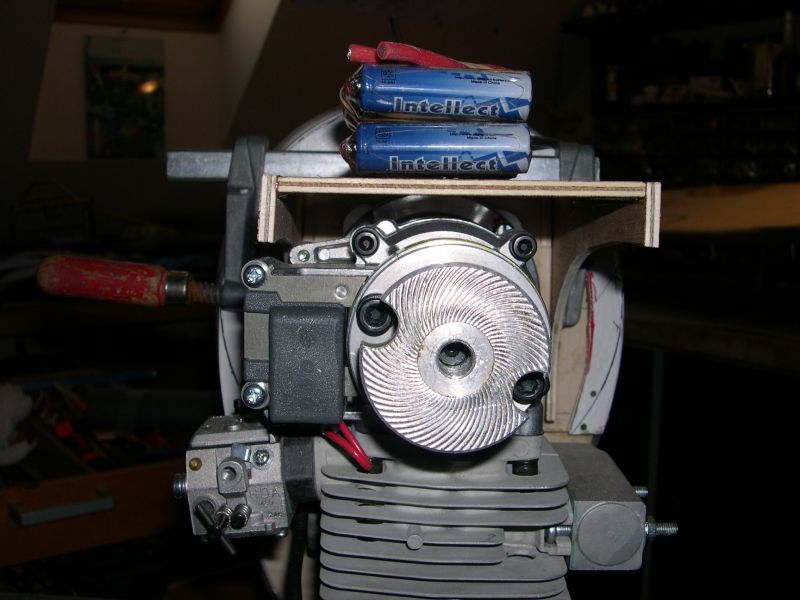

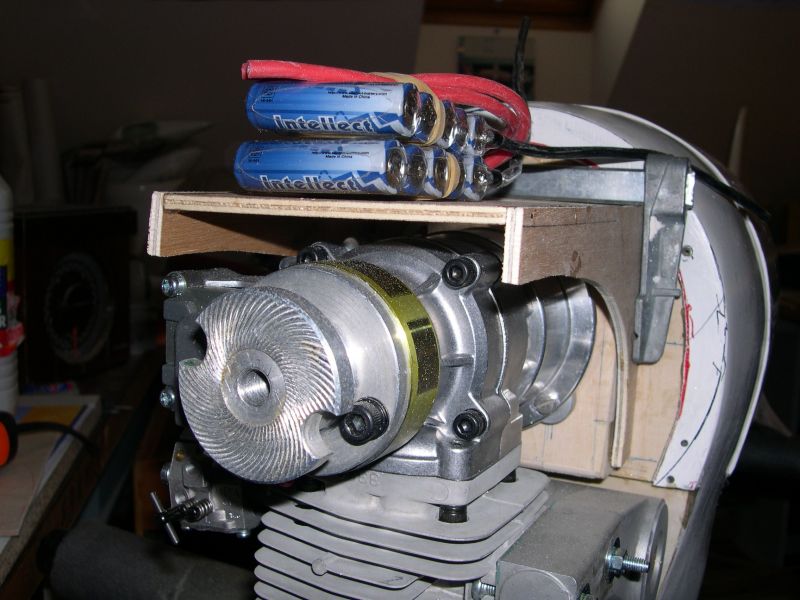

Photos 228 à 230 platine support d'accus au dessus du moteur pour "essayer "de déplacer le maximum de poids vers l'avant [caption id="attachment_17739" align="alignnone" width="800'>Télécharger le PDF

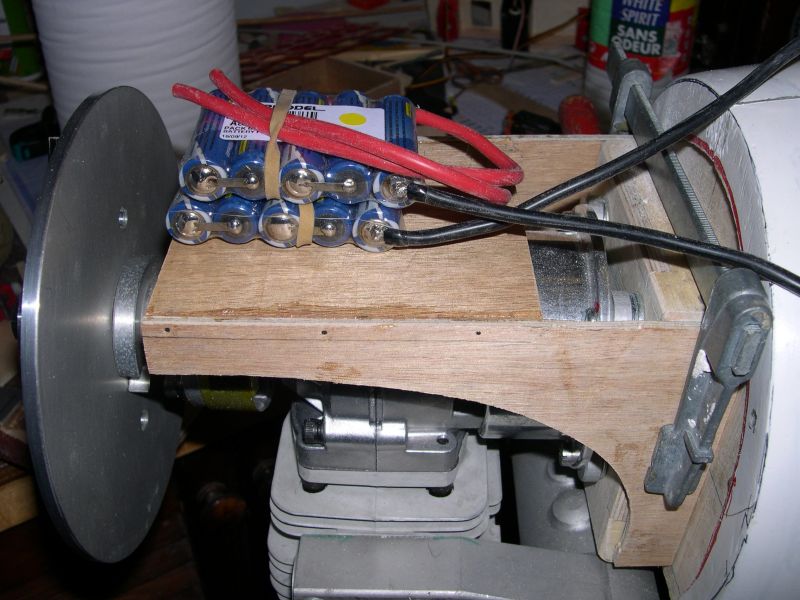

Typhoon 228

  [caption id="attachment_17740" align="alignnone" width="800'>Télécharger le PDF
Typhoon 229

      [caption id="attachment_17741" align="alignnone" width="800'>Télécharger le PDF
Typhoon 230

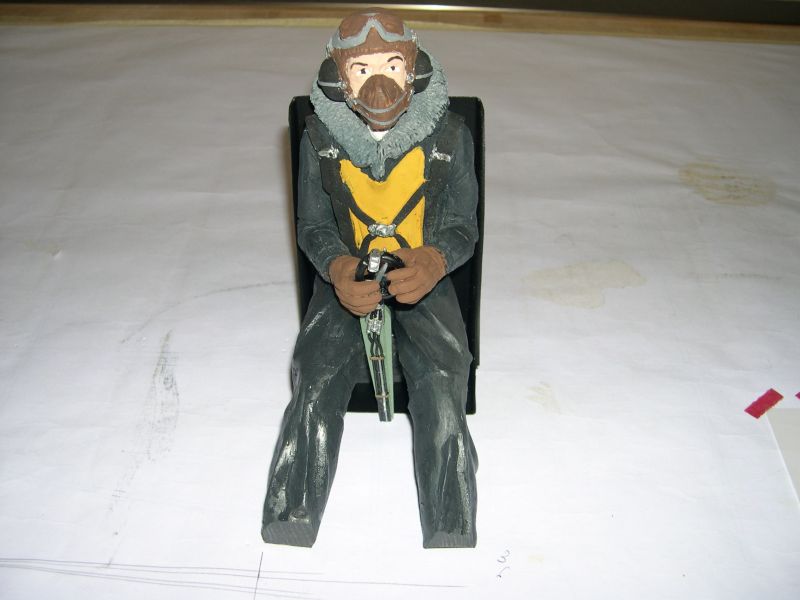

  Papy Alain dira que cela ne sert à rien ! et le plaisir alors? n'est ce pas François? photos 216 221 et 224 aménagement succinct du poste de pilotage reste à peindre quelques éléments en vert NDLR : Papy Alain, lequel ? [caption id="attachment_17742" align="alignnone" width="800'>Télécharger le PDF
Typhoon 216

  [caption id="attachment_17743" align="alignnone" width="800'>Télécharger le PDF

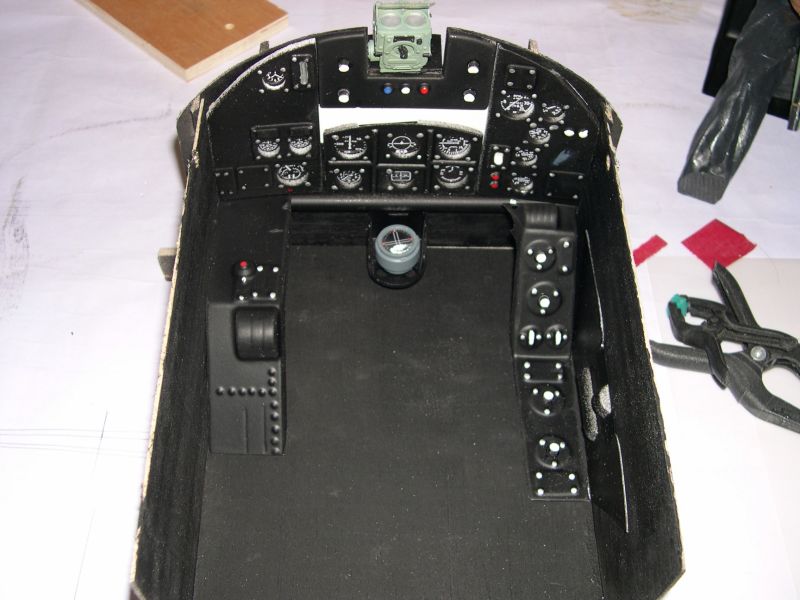

Typhoon 221

      [caption id="attachment_17744" align="alignnone" width="800'>Télécharger le PDF

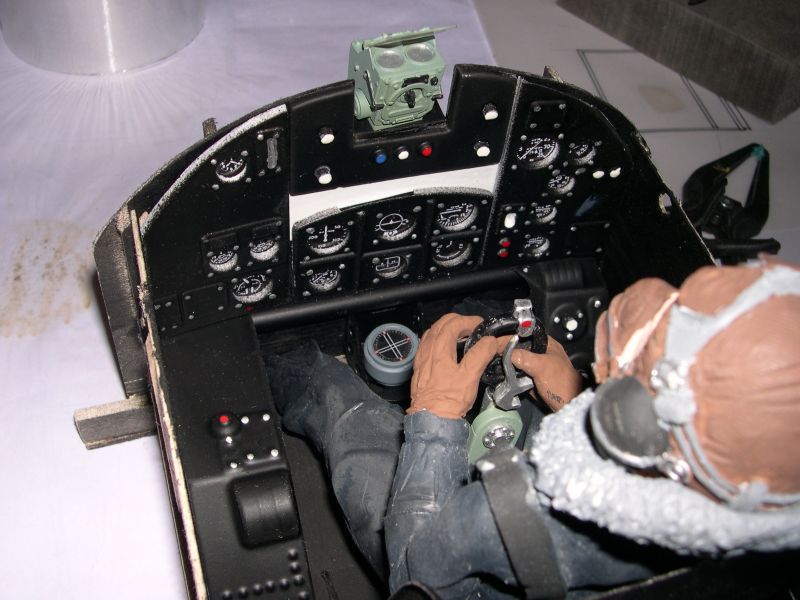

Typhoon 224

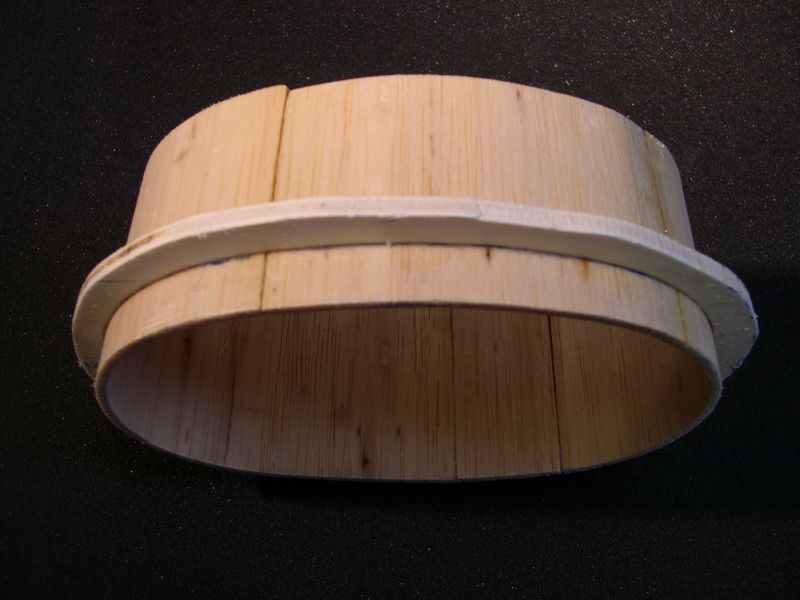

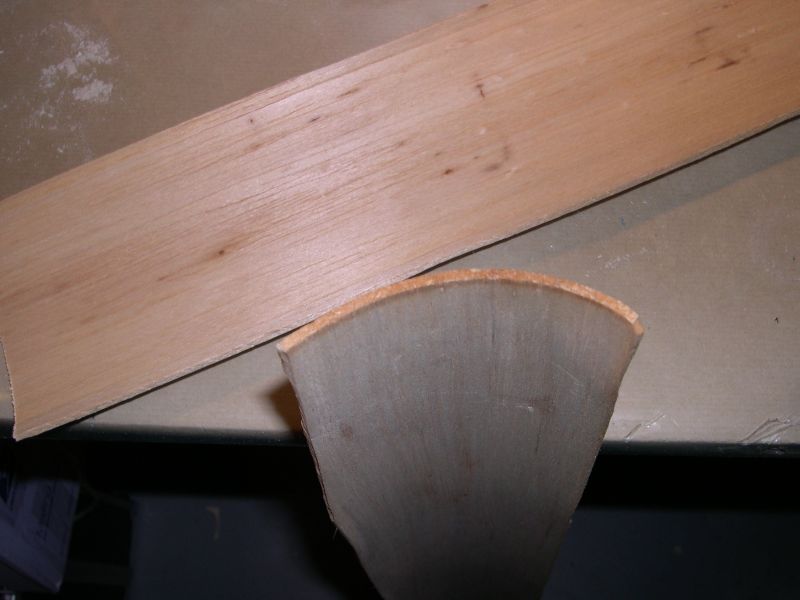

Salut à tous ! Résumé du travail du week end, pendant ce temps là,  j'en connait qui emballe sec !!! NDLR : Tiens..., je pense que l'on parle de moi... photo247 cintrage du balsa photo 252 & 250 fabrication du tunnel de refroidissement photo 253 le radiateur, c'est en Nida non? [caption id="attachment_17972" align="alignnone" width="800'>Télécharger le PDF
Typhoon 247

  [caption id="attachment_17973" align="alignnone" width="800'>Télécharger le PDF

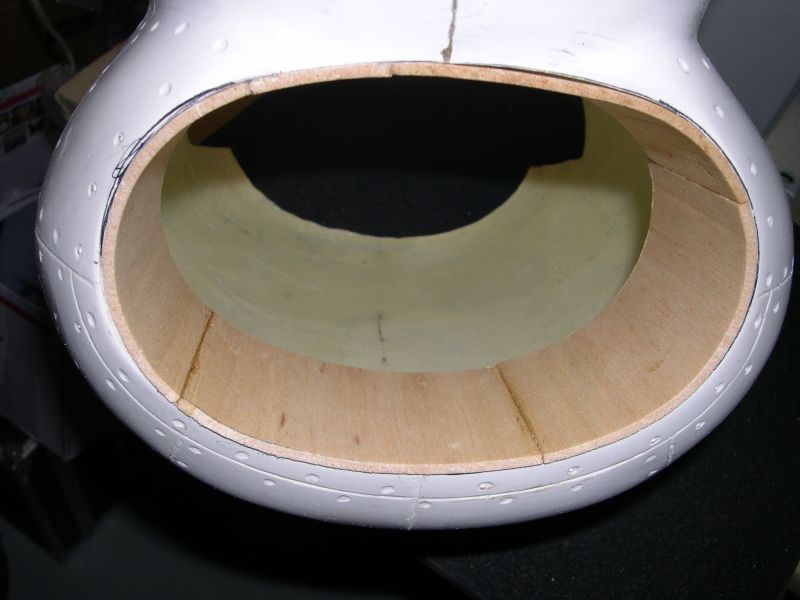

Typhoon 250

      [caption id="attachment_17974" align="alignnone" width="800'>Télécharger le PDF
Typhoon 252

  [caption id="attachment_17975" align="alignnone" width="800'>Télécharger le PDF

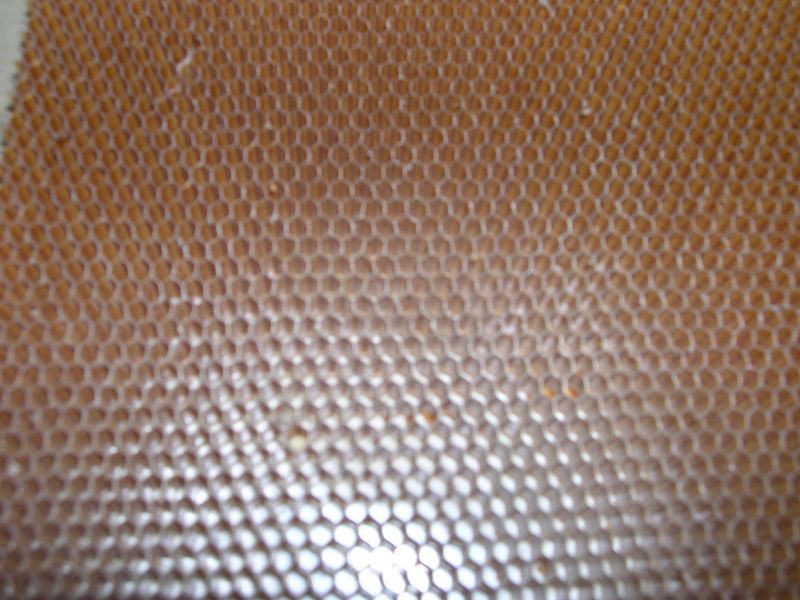

Typhoon 253

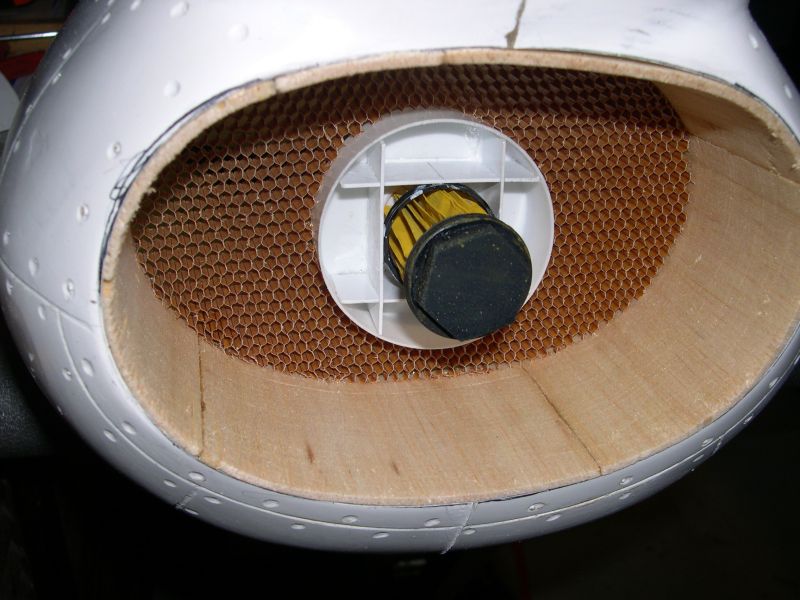

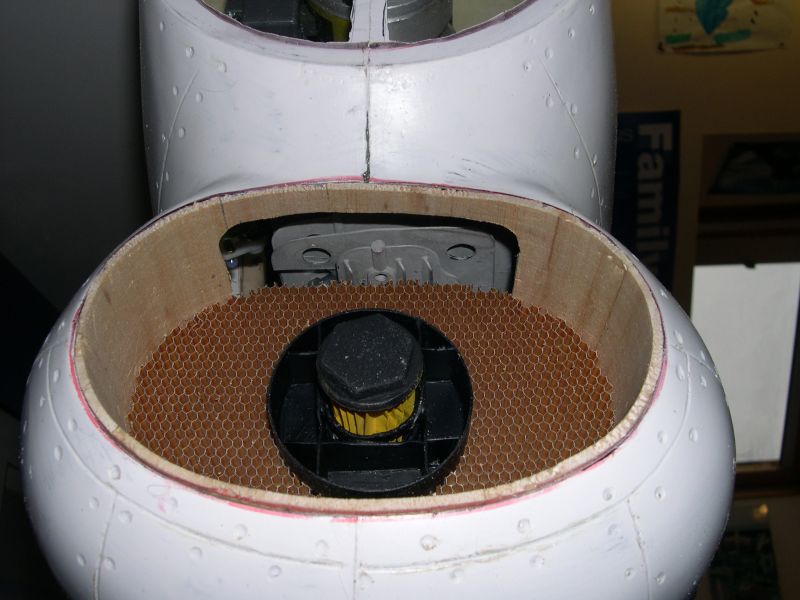

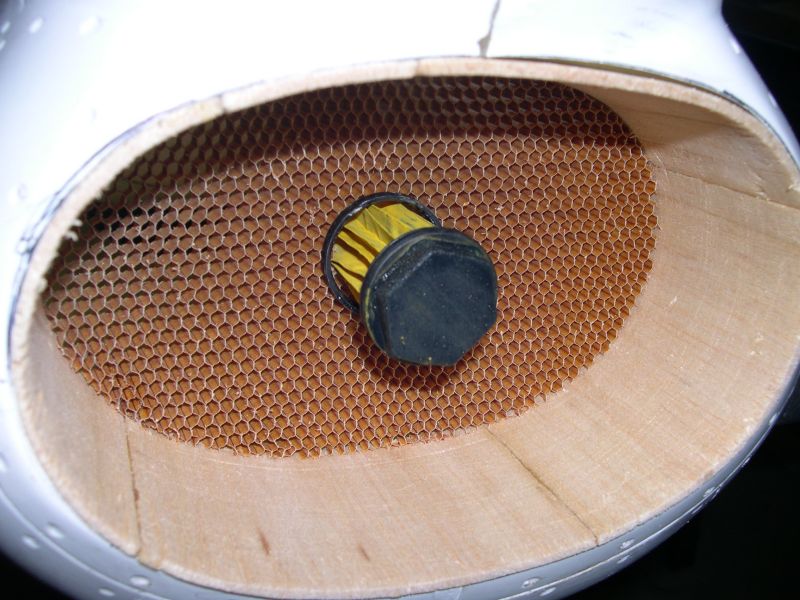

photo 257 fabrication du filtre a air photo 258  fabrication du support de filtre photo 261 faut quand même penser à refroidir  ce bon sang de moteur Il faut se dire que sur le Typhoon de l'extérieur,  on voit en premier ce gigantesque capot, ce gloitre disgracieux qui fait le charme testostéronique de ce monstrueux chasseur donc : il fut le reproduire le mieux possible nom de nom ! Salut à tous la météo étant pourrie cela nous dégage du temps pour travailler à la construction , on ira voler plus tard vers Noël Parlons Marouflage déjà je protège les zones ou je ne veux pas de résine (photos120 et 119) ensuite je pèse mon tissu ici du sergè 49grs/M2 (photo 121) [caption id="attachment_19622" align="alignnone" width="800'>Télécharger le PDF

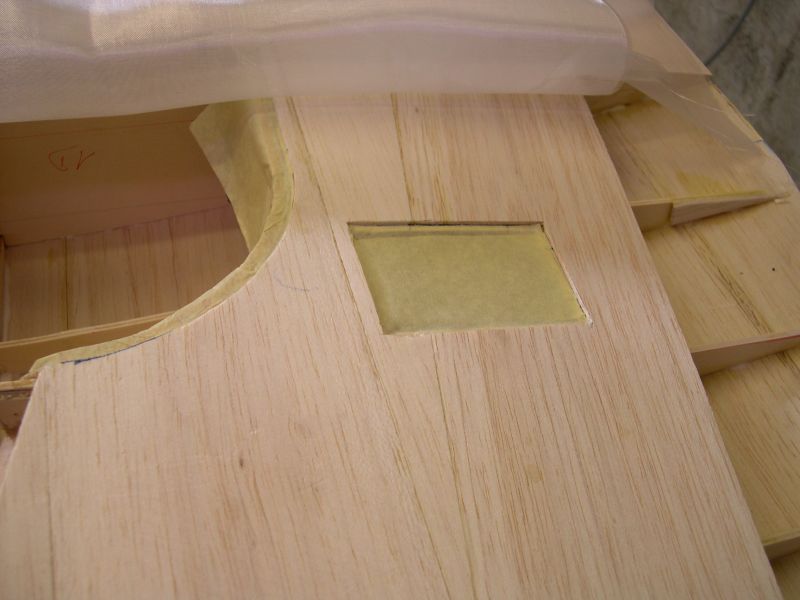

Typhoon 119

[caption id="attachment_19623" align="alignnone" width="800'>Télécharger le PDF

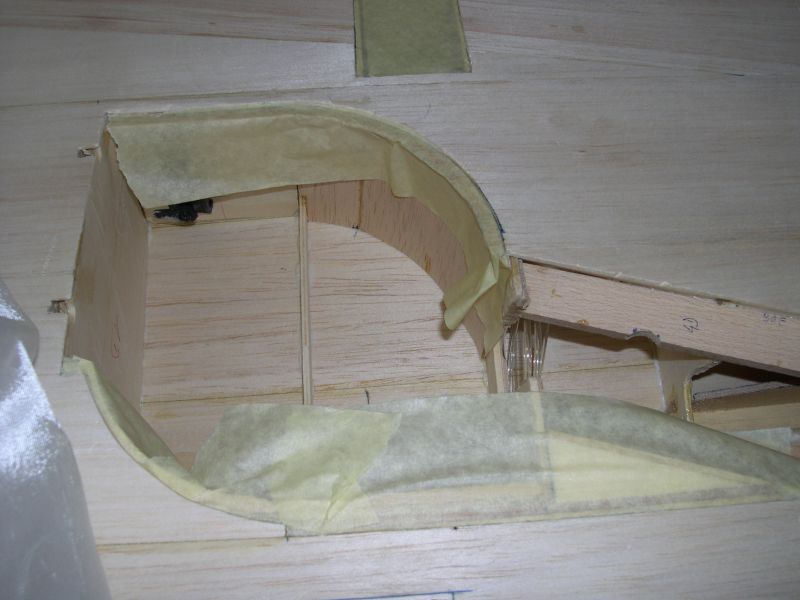

Typhoon 120

[caption id="attachment_19624" align="alignnone" width="800'>Télécharger le PDF

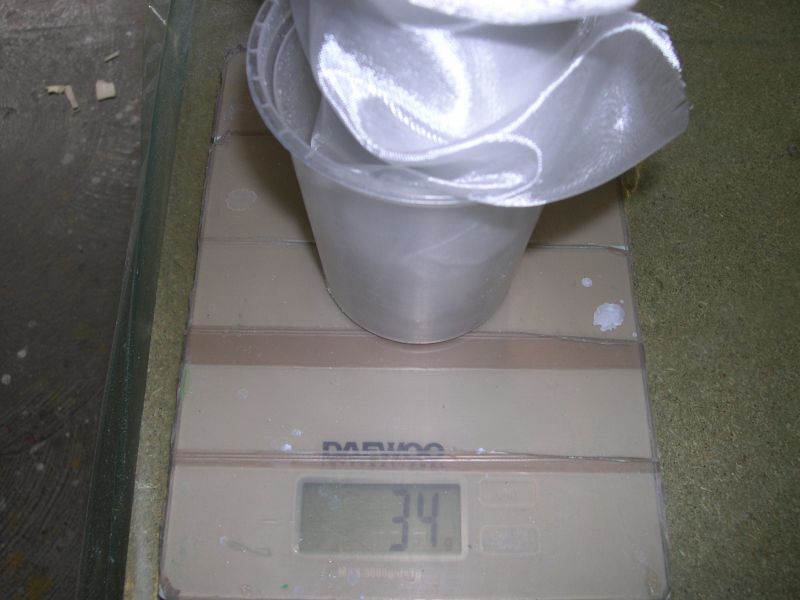

Typhoon 121

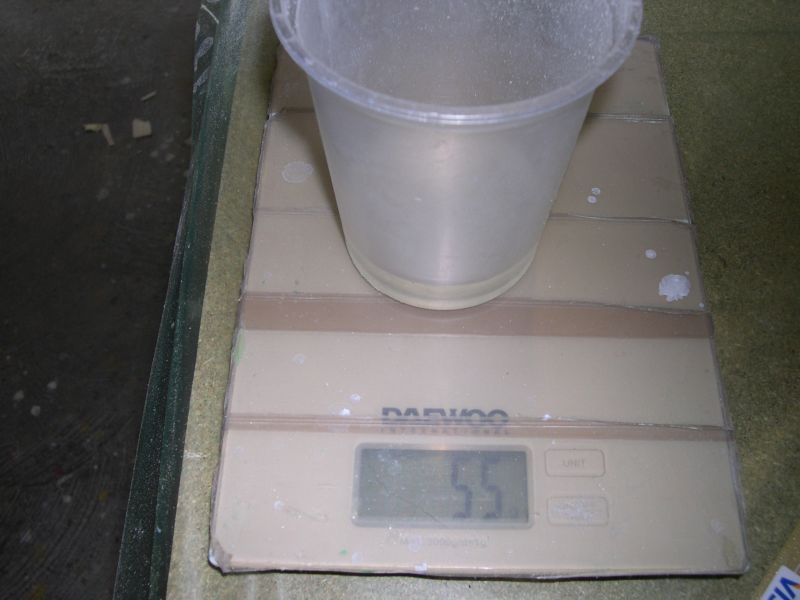

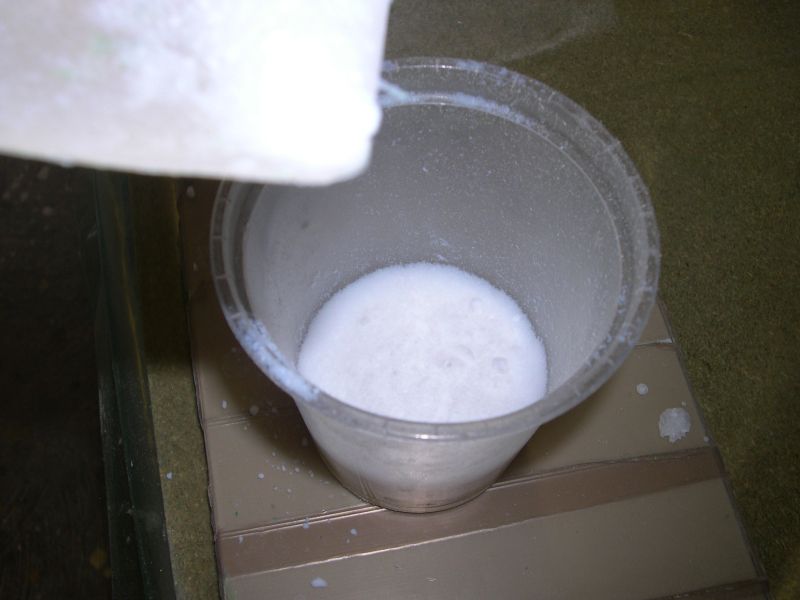

puis je prépare de la résine fluide que j'épaissis avec de la silice colloïdale( billes de verre creuses)2grs/50rgs de résine transforme celle ci en un onctueux fromage blanc!Hum!(photos 122 , 123) ensuite on place le coupon de tissu sur la partie à maroufler et avec une carte bancaire on applique la résine épaisse ( son aspect pâteux va jouer plusieurs rôles 1) le tissu va coller au balsa 2) la résine ne vas pas pénétrer en quantité dans le balsa 3) en raclant avec la carte bancaire l'excédent de résine va retourner dans le pot et la résine va boucher tous les micro-pores du tissu [caption id="attachment_19625" align="alignnone" width="800'>Télécharger le PDF
Typhoon 122

[caption id="attachment_19626" align="alignnone" width="800'>Télécharger le PDF
Typhoon 123

[caption id="attachment_19627" align="alignnone" width="800'>Télécharger le PDF

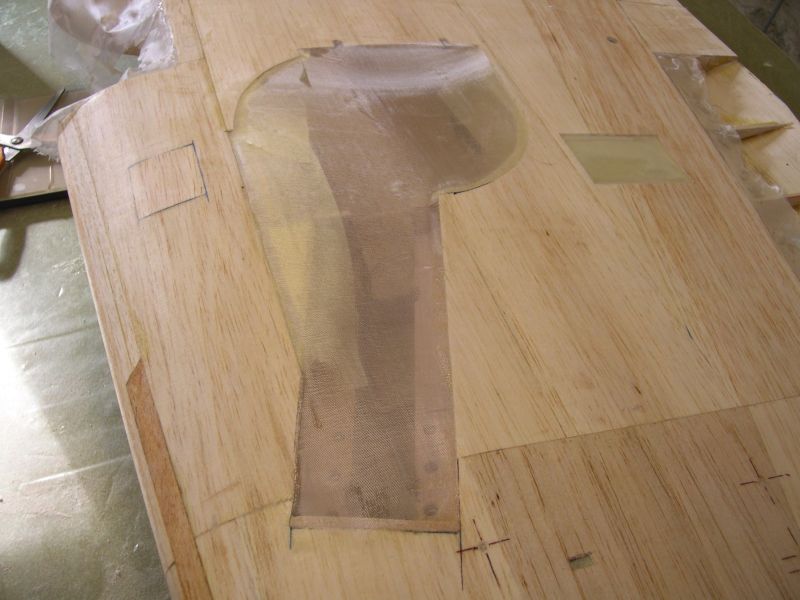

Typhoon 126

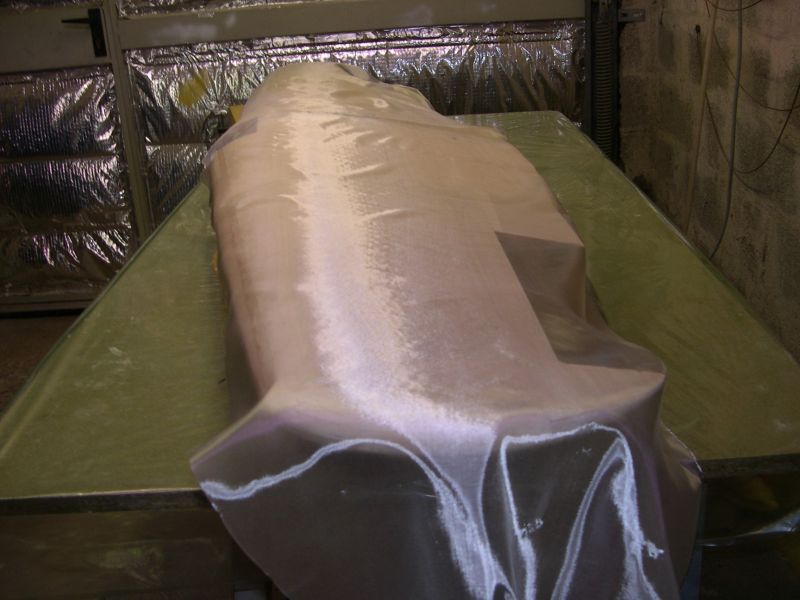

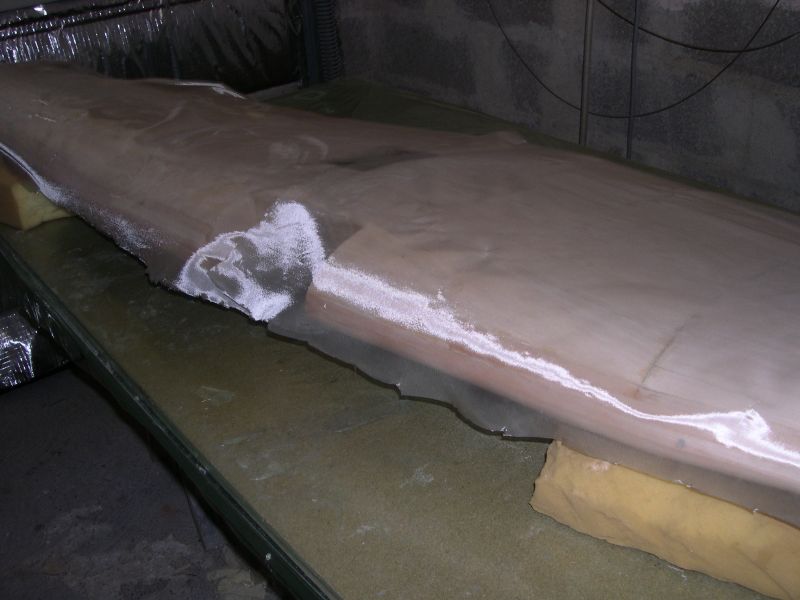

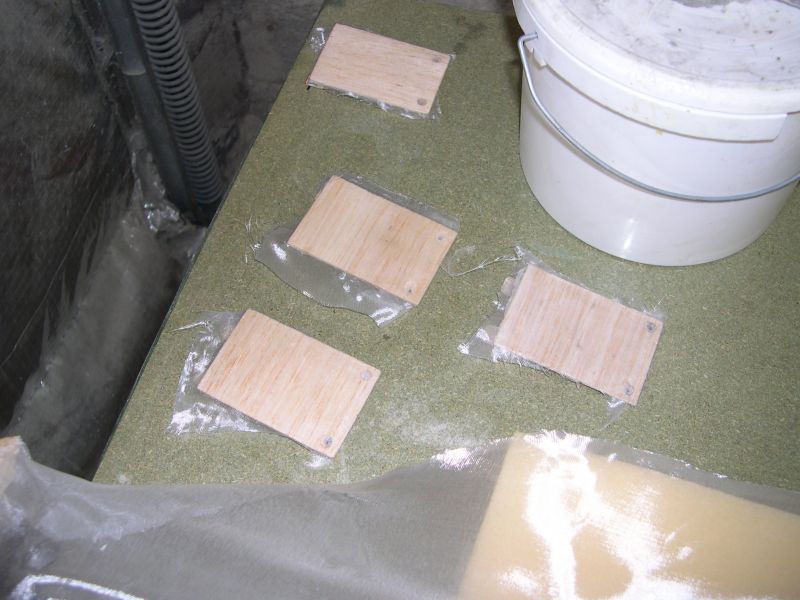

ensuite il ne reste qu'à faire a la main prendre au tissu les courbes des saumons et bord d'attaque et il reste dans le pot quelques 15 grs de résine ( ce qui veux dire qu'il y a avec cette méthode autant de poids de résine que de tissu) bien entendu il faut enlever le surplus de tissu et si on le pèse il reste en proportion 45% tissu 55 %résine pas mal non? en profité pour maroufler également les trappes et volets en tout genre [caption id="attachment_19628" align="alignnone" width="800'>Télécharger le PDF
Typhoon 128

[caption id="attachment_19629" align="alignnone" width="800'>Télécharger le PDF
Typhoon 130

[caption id="attachment_19630" align="alignnone" width="800'>Télécharger le PDF
Typhoon 131

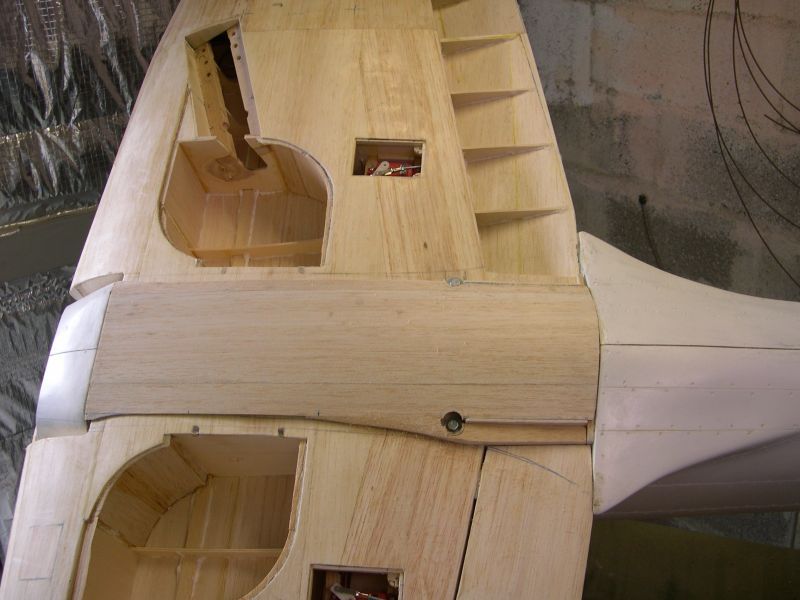

Cà c'était le travail du week end précédent, ce week end  j'ai découpé le capot à la forme de l'aile et réalisé la mise en croix [caption id="attachment_19633" align="alignnone" width="800'>Télécharger le PDF

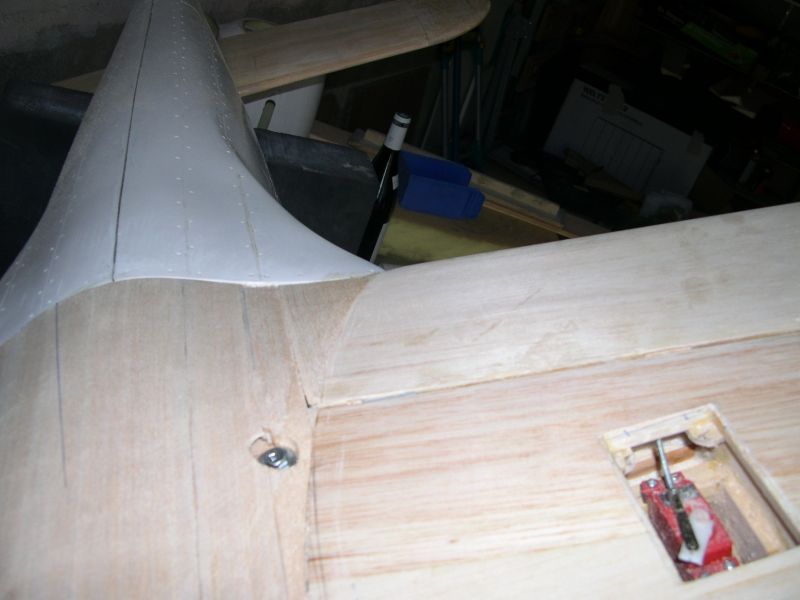

Typhoon 136

[caption id="attachment_19632" align="alignnone" width="800'>Télécharger le PDF
Typhoon 135

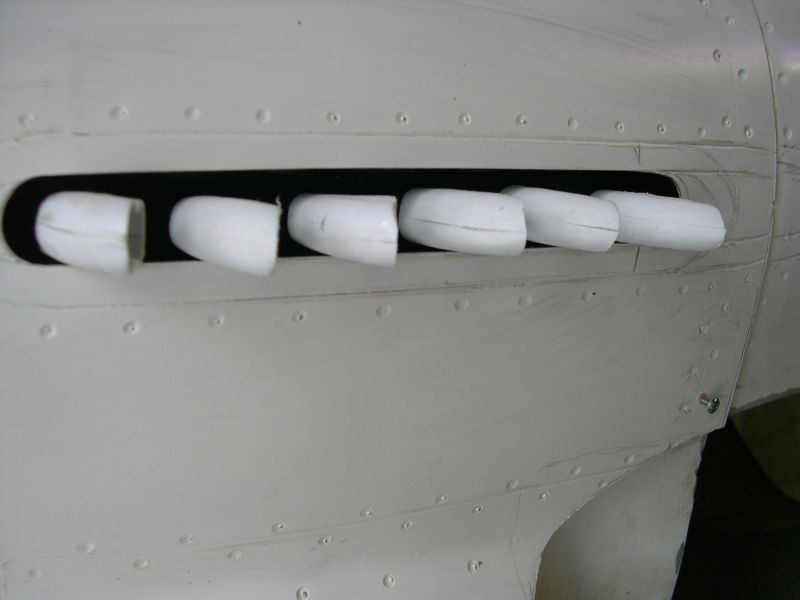

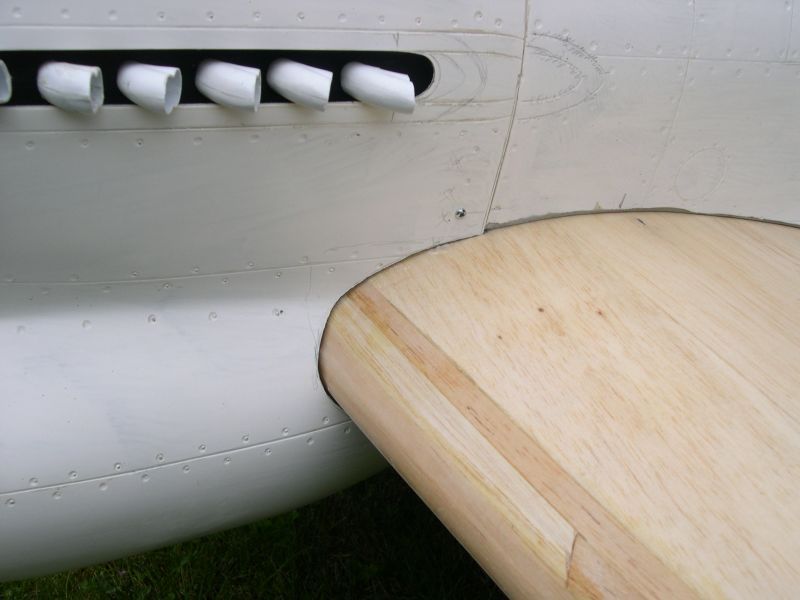

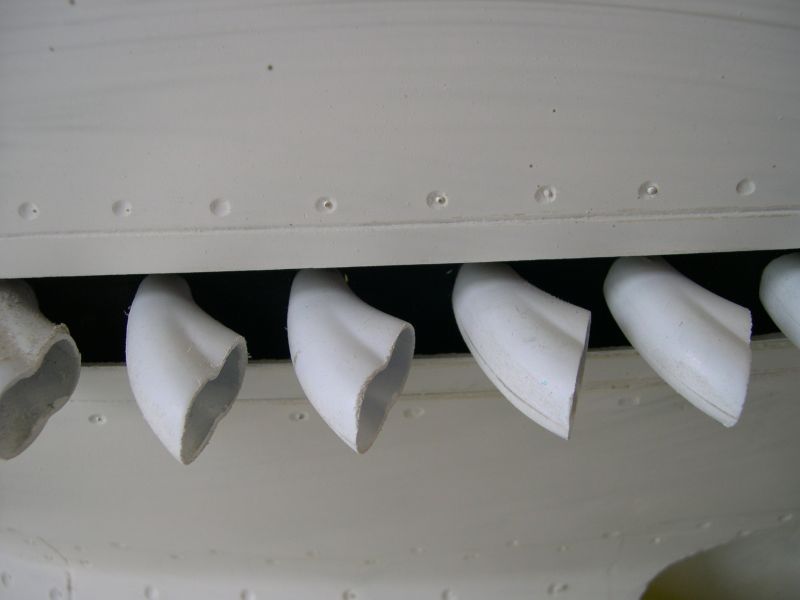

Une petite pipe ? d'échappement bien sur !! [caption id="" align="alignnone" width="800'>Télécharger le PDF
Typhoon 141

[caption id="attachment_19636" align="alignnone" width="800'>Télécharger le PDF
Typhoon 138

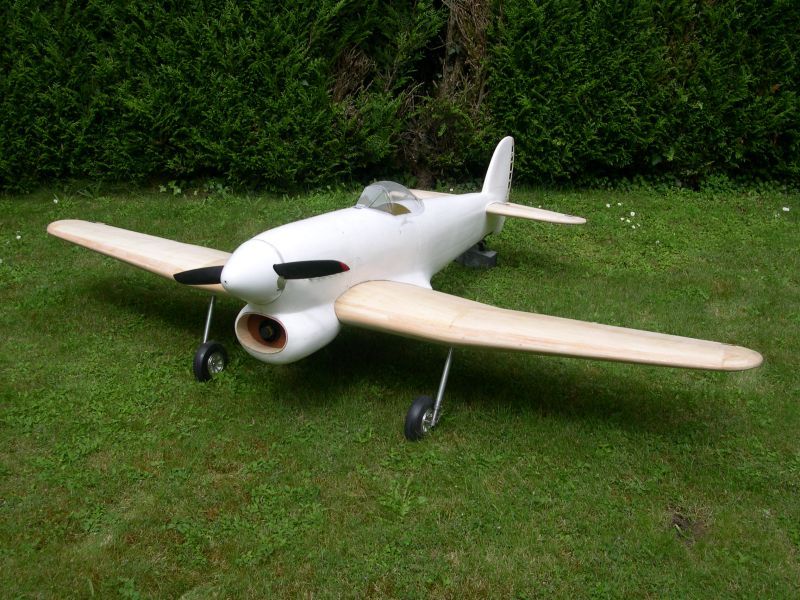

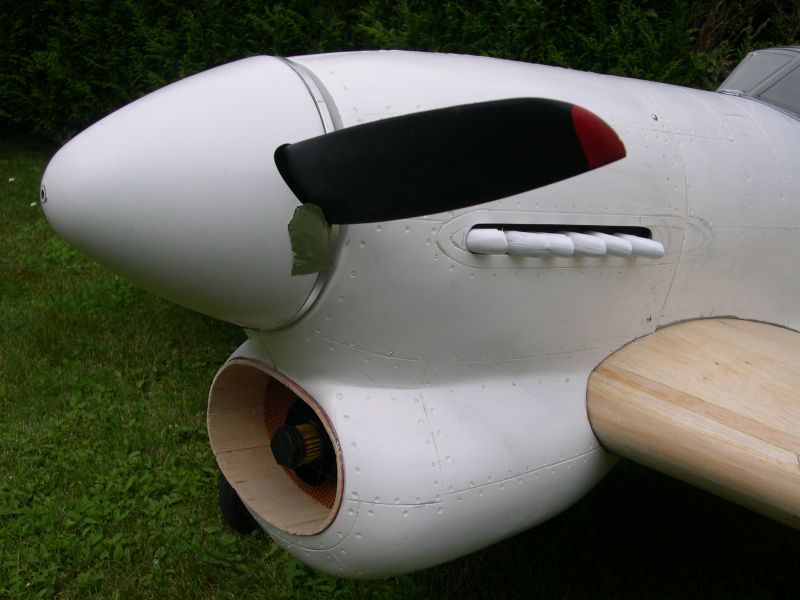

Alors je n'ai pas pu résister Et j'ai monté le moteur , les trains , le cone, les volets la verrière et.... VOILA LA BETE [caption id="attachment_19637" align="alignnone" width="800'>Télécharger le PDF

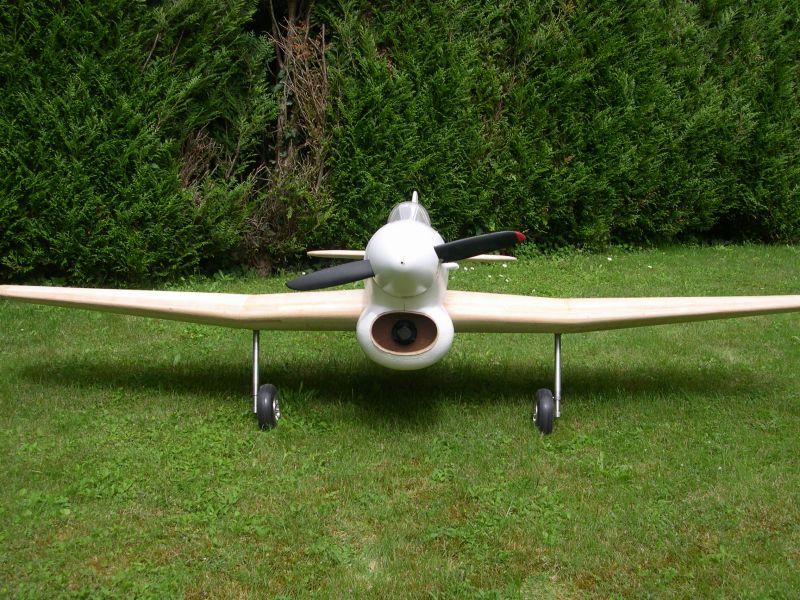

Typhoon 142

[caption id="attachment_19638" align="alignnone" width="800'>Télécharger le PDF
Typhoon 143

[caption id="attachment_19639" align="alignnone" width="800'>Télécharger le PDF
Typhoon 144

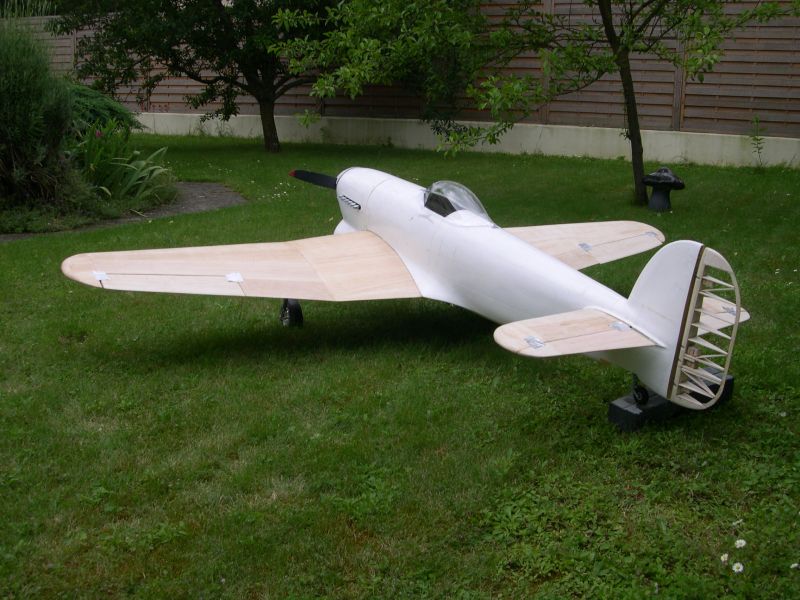

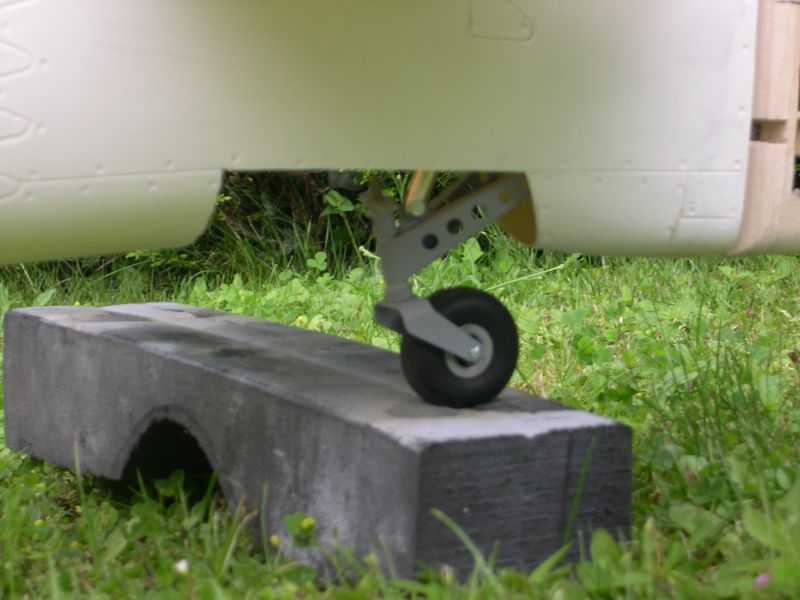

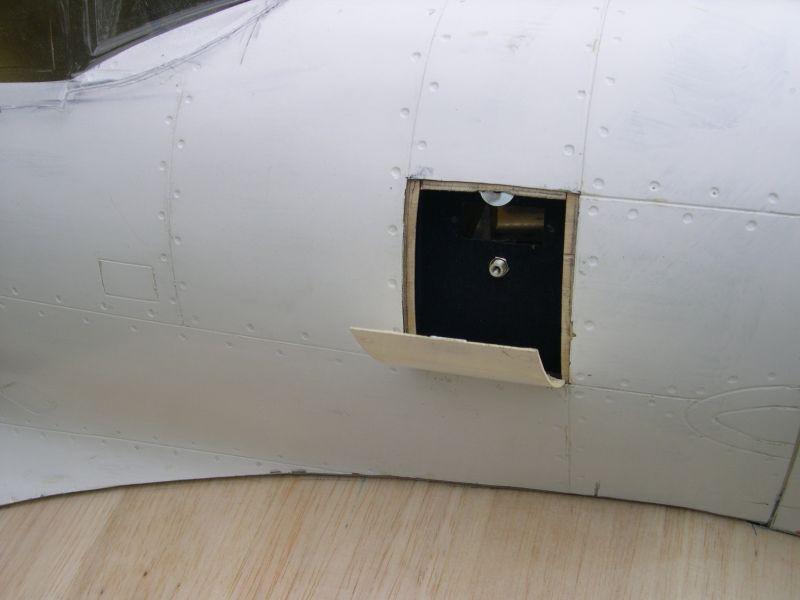

A bientôt les amis pour des nouvelles fraîches de ce TYFI [caption id="attachment_19642" align="alignnone" width="800'>Télécharger le PDF
Typhoon 147

[caption id="attachment_19643" align="alignnone" width="800'>Télécharger le PDF
Typhoon 148

[caption id="attachment_19644" align="alignnone" width="800'>Télécharger le PDF
Typhoon 149

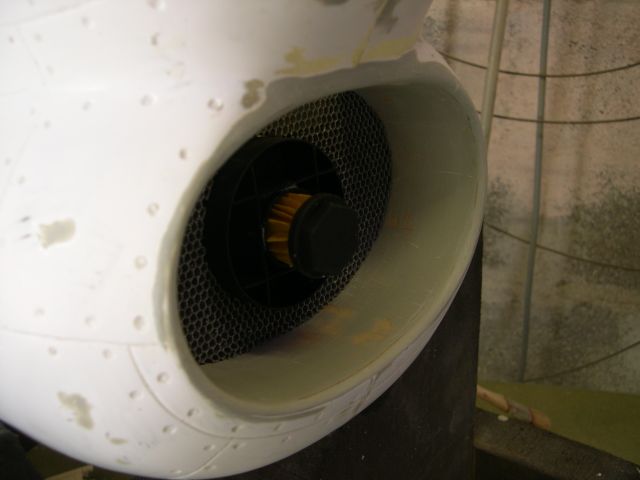

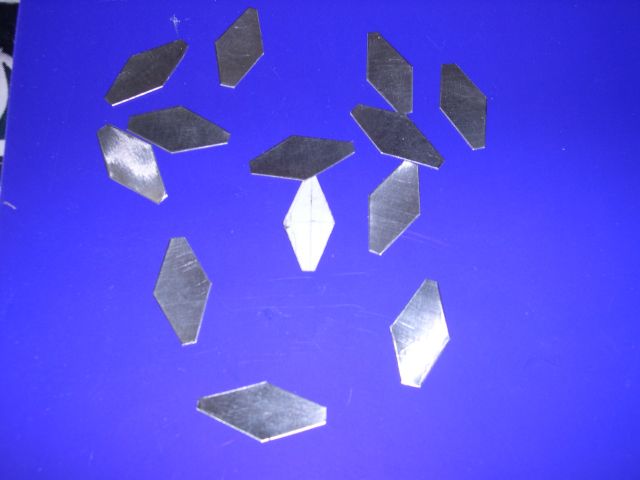

Salut à tous ! D'abord BIENVENUE au petit nouveau qui rejoint la bande des TYFI'S 2014, bonne idée David de te lancer dans l'aventure ! J'ouvre un noveau dossier puisque je passe à la FINITION youpie!! photos 279 et 282 pour mettre en évidence les plaques renfort je les ai faite dans du carton recouvert de scotch alu et collés à la cyano photos 280 et 281 le tunnel du radiateur et raccordé au capot et le nida est peint couleur alu [caption id="attachment_20031" align="alignnone" width="640'>Télécharger le PDF
Typhoon 279

[caption id="attachment_20032" align="alignnone" width="640'>Télécharger le PDF
Typhoon 280

[caption id="attachment_20033" align="alignnone" width="640'>Télécharger le PDF

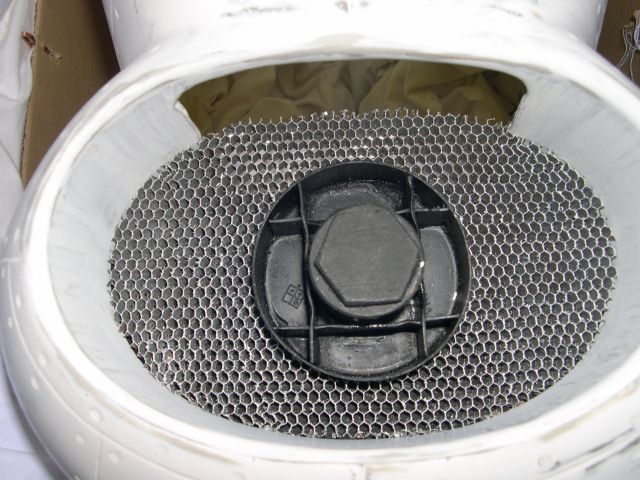

Typhoon 281

[caption id="attachment_20034" align="alignnone" width="640'>Télécharger le PDF

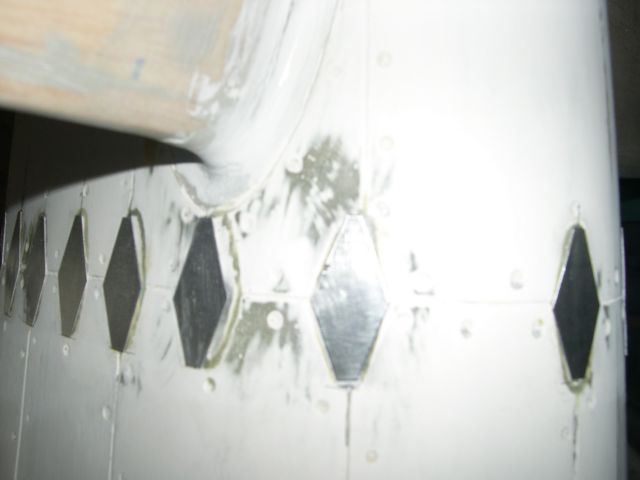

Typhoon 282

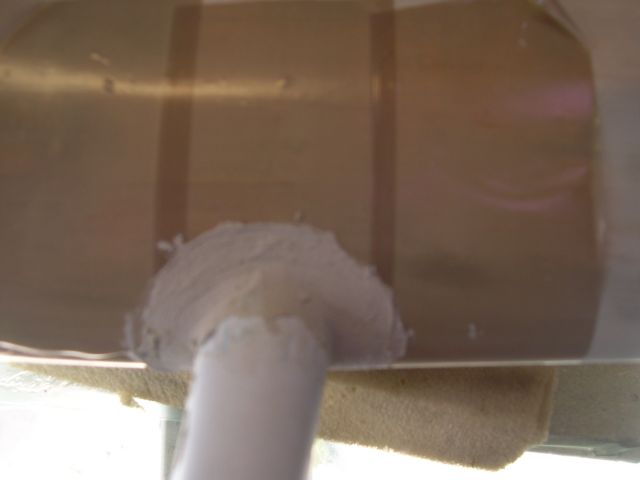

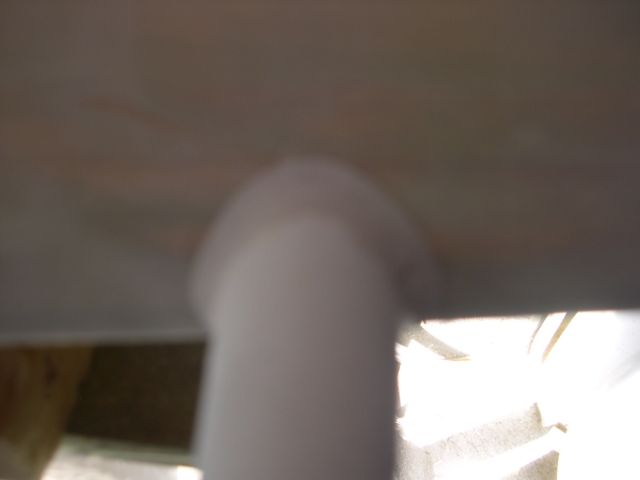

photos 285 à 287 fabrication des canons et ajustements à l'aile au mastic des moules pour les canons et les bossages de ceux ci sur l'aile existent ainsi que pour les pipes d'échappement mes canons sont démontables mis en place guidés par un tube carbone dans l'aile et visser par un autre tube carbone qui coulisse dans le premier équipé dans ses extrémités d'une tige filetée et d'une tête de vis CHc   [caption id="attachment_20035" align="alignnone" width="640'>Télécharger le PDF

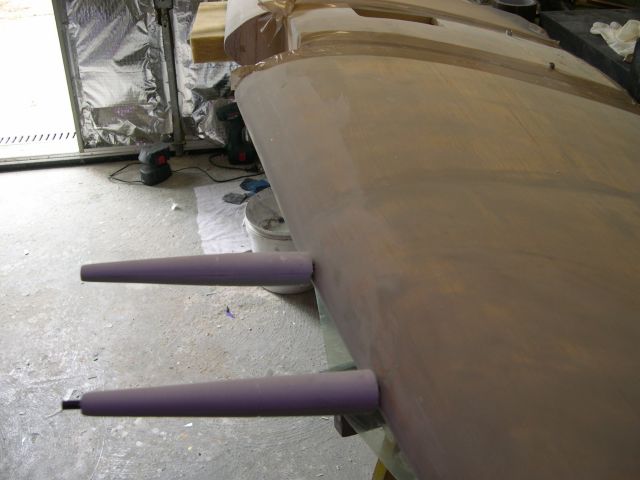

Typhoon 285

[caption id="attachment_20036" align="alignnone" width="640'>Télécharger le PDF
Typhoon 286

[caption id="attachment_20037" align="alignnone" width="640'>Télécharger le PDF
Typhoon 287

photos 288 à 290 préparation pour la mise en primaire [caption id="attachment_20038" align="alignnone" width="640'>Télécharger le PDF

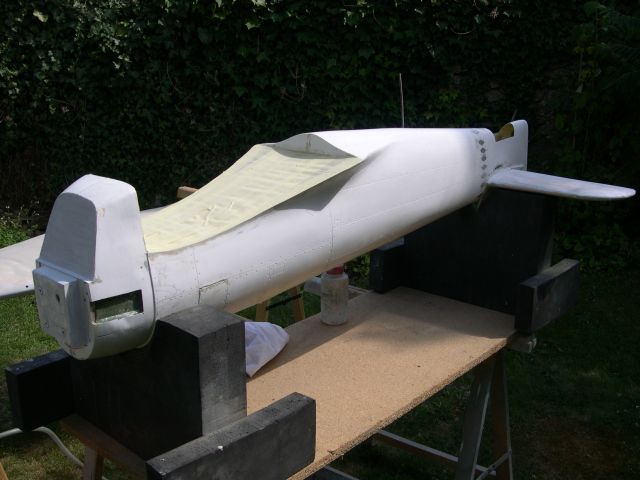

Typhoon 288

[caption id="attachment_20039" align="alignnone" width="640'>Télécharger le PDF

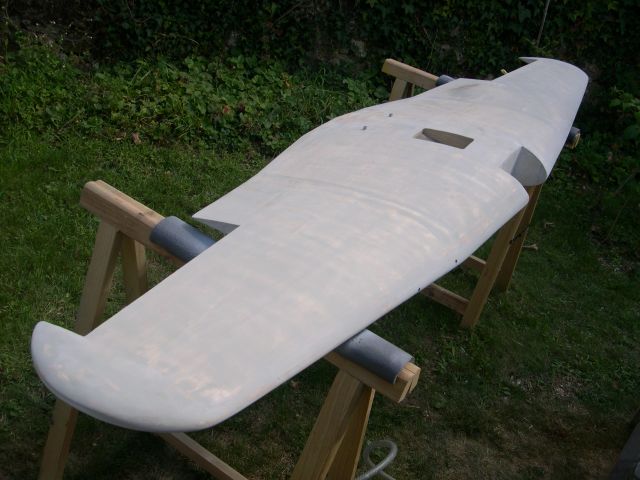

Typhoon 289

[caption id="attachment_20040" align="alignnone" width="640'>Télécharger le PDF

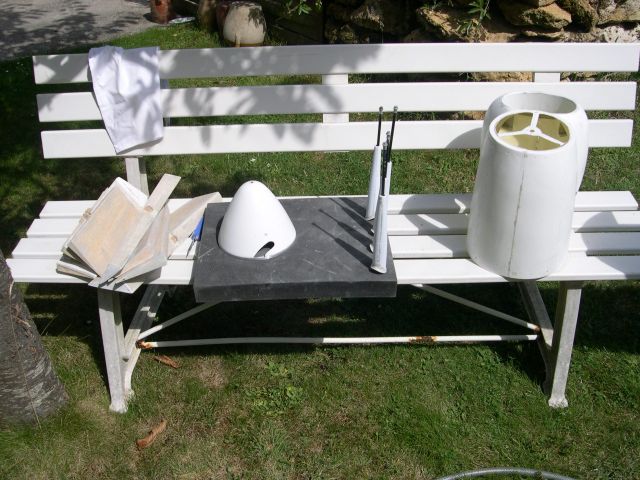

Typhoon 290

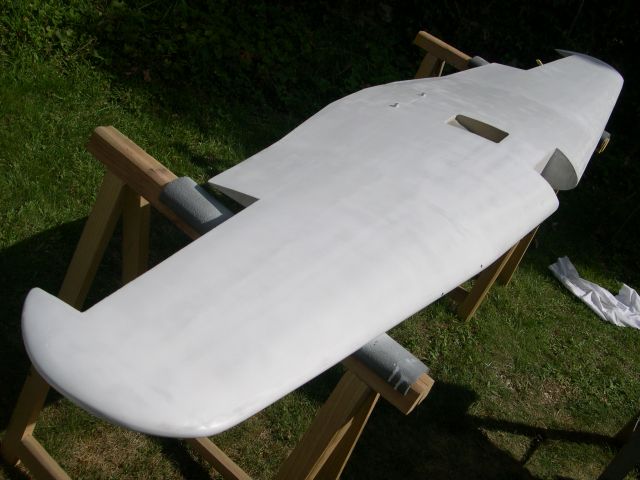

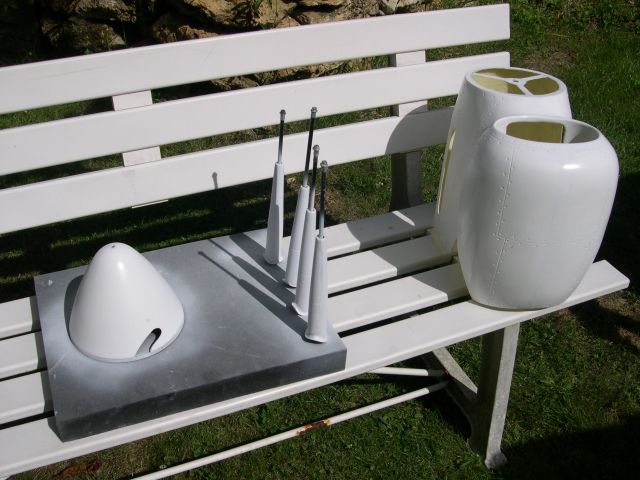

photos 291 292 mise en primaire ce fond blanc va permettre de détecter les défauts et d'y remédier avant peinture [caption id="attachment_20041" align="alignnone" width="640'>Télécharger le PDF
Typhoon 291

[caption id="attachment_20042" align="alignnone" width="640'>Télécharger le PDF
Typhoon 292

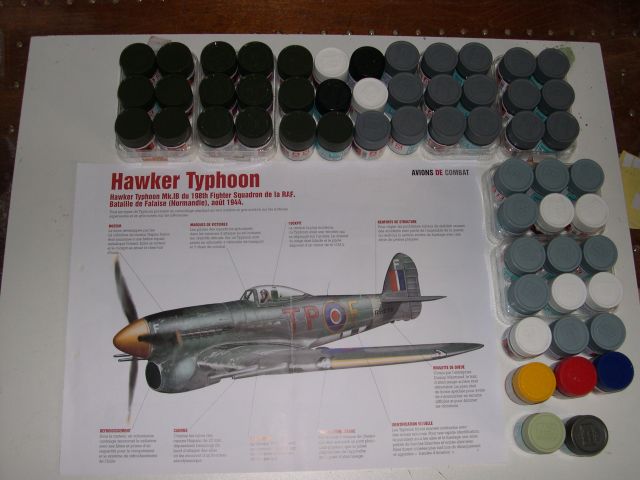

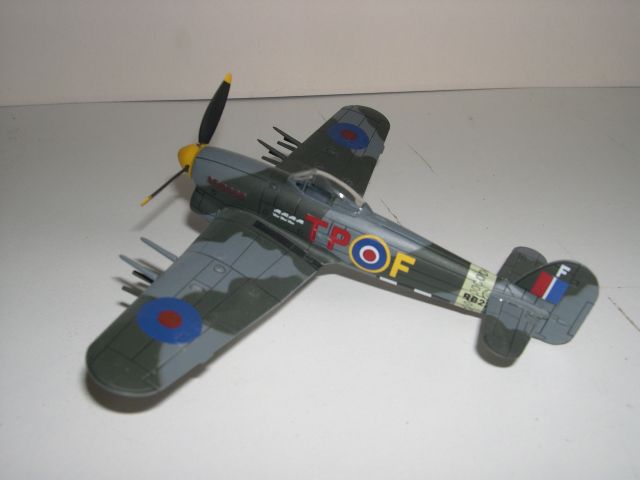

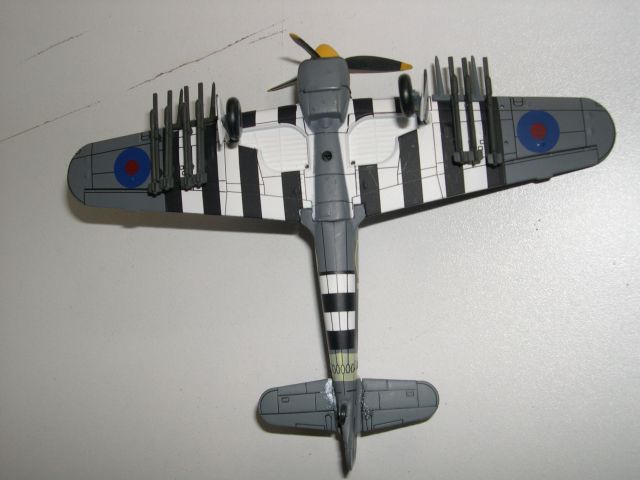

J'ai la peinture teinte GUNSE et le modèle J'ai commandé chez CD Design mes cocardes et marquages Salut à tous ! A bientôt Amitiés [caption id="attachment_20043" align="alignnone" width="640'>Télécharger le PDF
Typhoon 293

[caption id="attachment_20044" align="alignnone" width="640'>Télécharger le PDF
Typhoon 294

[caption id="attachment_20045" align="alignnone" width="640'>Télécharger le PDF
Typhoon 297

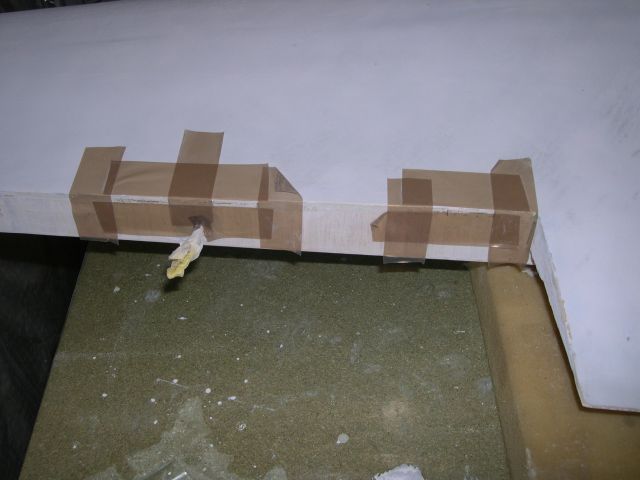

Salut les amis Avant de passer à la peinture proprement dit, il reste quelques petits détails à réaliser comme coller les charnières (ayant été en déplacement cette semaine je suis en retard) photos 300 et 301 je protège tout autour des charnières car ça va baver photo 302 la PU c'est bien mais transféré dans une seringue ça pénètre sous pression ( non pas de bière) [caption id="attachment_20089" align="alignnone" width="640'>Télécharger le PDF
Typhoon 300

[caption id="attachment_20090" align="alignnone" width="640'>Télécharger le PDF

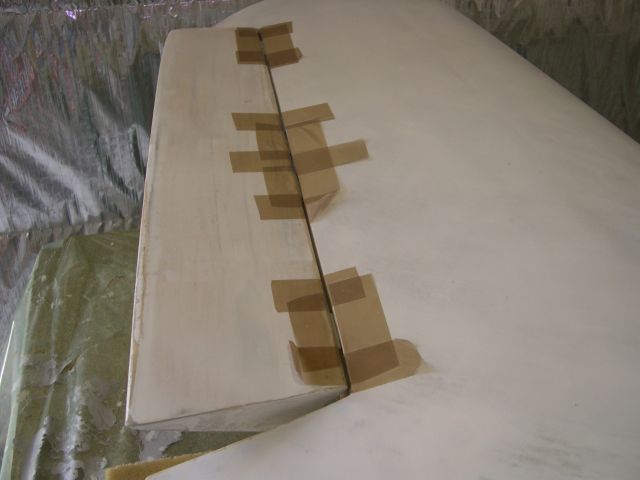

Typhoon 301

[caption id="attachment_20091" align="alignnone" width="640'>Télécharger le PDF

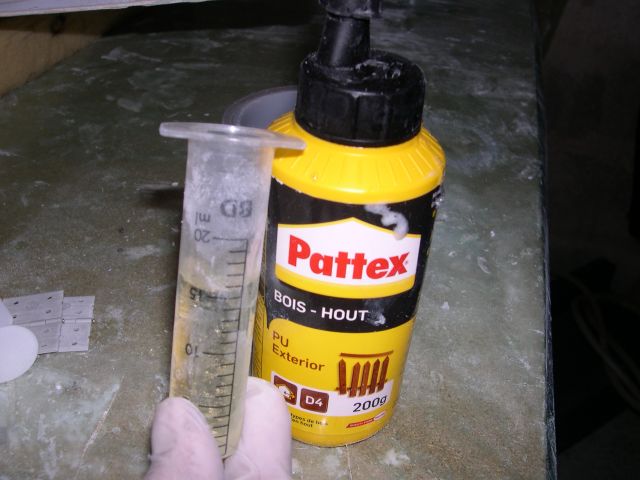

Typhoon 302

  [caption id="attachment_20092" align="alignnone" width="640'>Télécharger le PDF
Typhoon 303

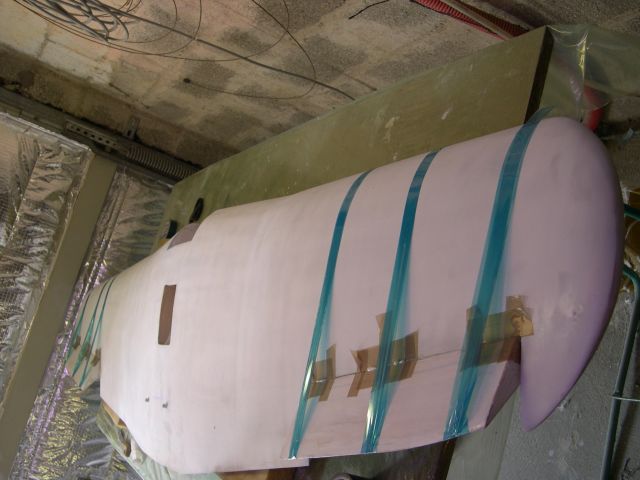

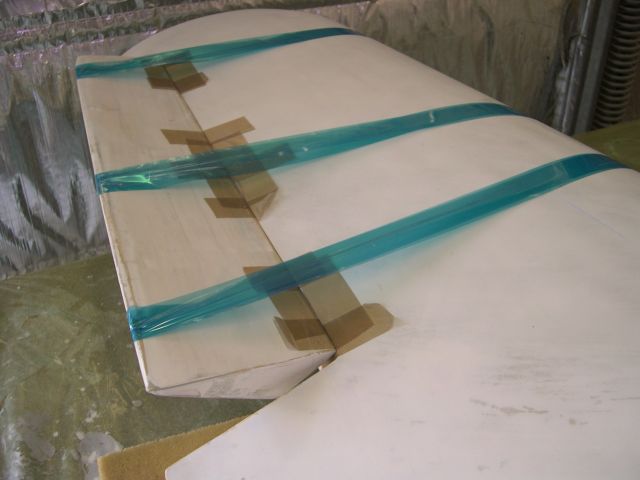

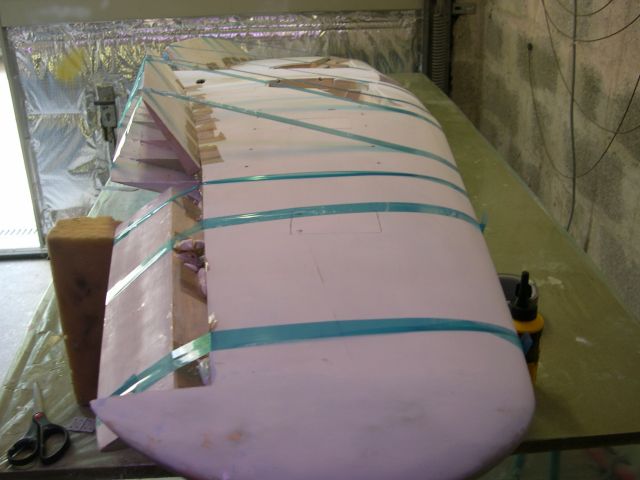

photos 303 à 305 les gouvernes sont maintenues scotchées en position grands débattements. [caption id="attachment_20093" align="alignnone" width="640'>Télécharger le PDF
Typhoon 304

[caption id="attachment_20094" align="alignnone" width="640'>Télécharger le PDF
Typhoon 305

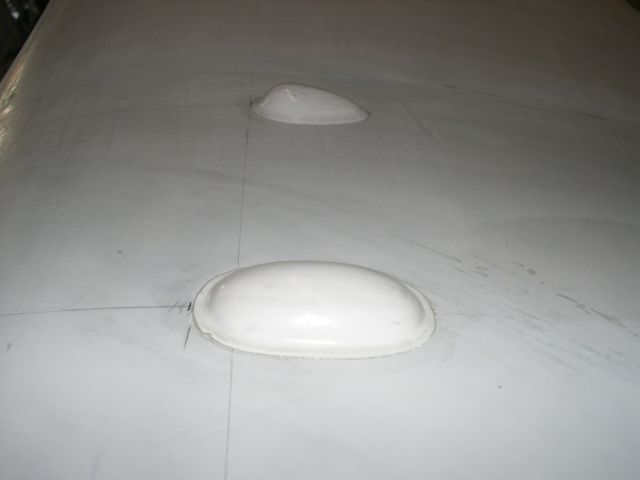

photo 307 collage des bossages (j'ai des moules) dans l'axes des canons. [caption id="attachment_20095" align="alignnone" width="640'>Télécharger le PDF
Typhoon 307

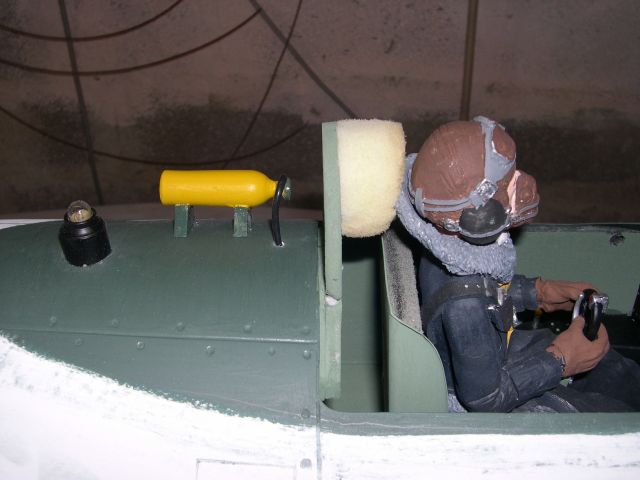

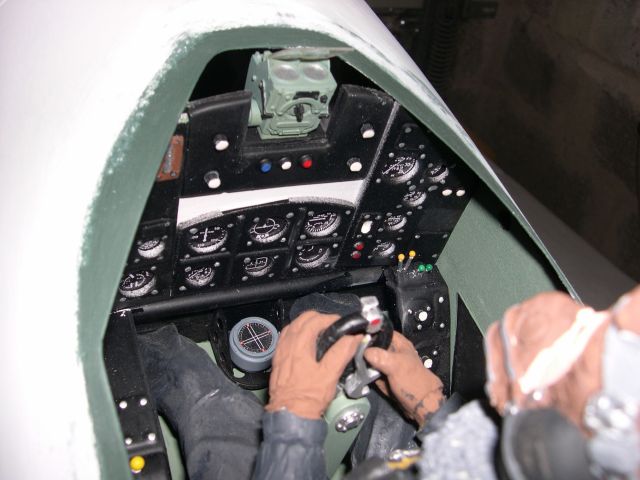

photos 309 et 312 collage des éléments du poste de pilotage [caption id="attachment_20096" align="alignnone" width="640'>Télécharger le PDF
Typhoon 309

[caption id="attachment_20097" align="alignnone" width="640'>Télécharger le PDF
Typhoon 312

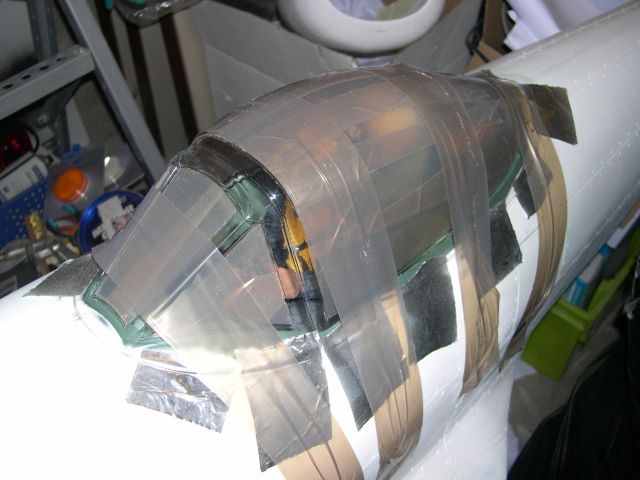

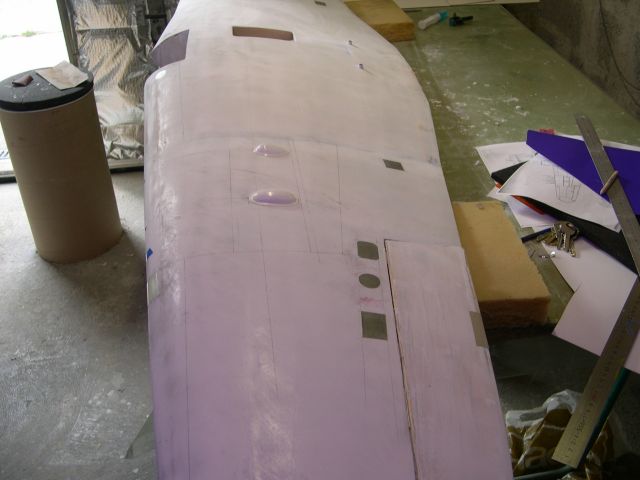

photo 316 collage de la verrière en maintient en place photo 317 réalisation de quelques trappes en sur épaisseur (celles là on les voie) photo 318 quelques cure dents pour assurer les charnières !! [caption id="attachment_20098" align="alignnone" width="640'>Télécharger le PDF
Typhoon 316

  [caption id="attachment_20099" align="alignnone" width="640'>Télécharger le PDF
Typhoon 317

[caption id="attachment_20100" align="alignnone" width="640'>Télécharger le PDF

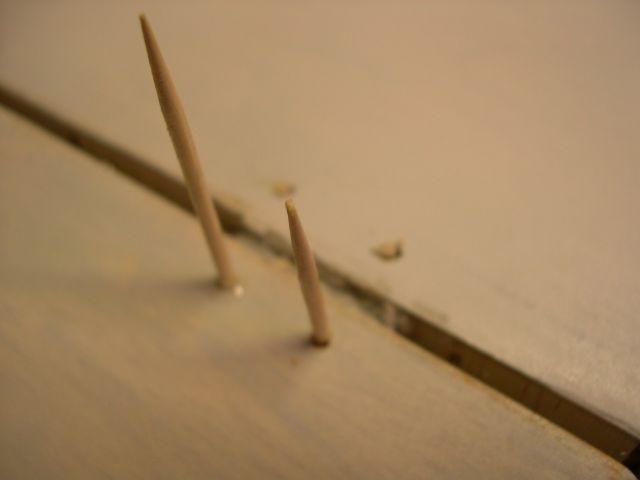

Typhoon 318

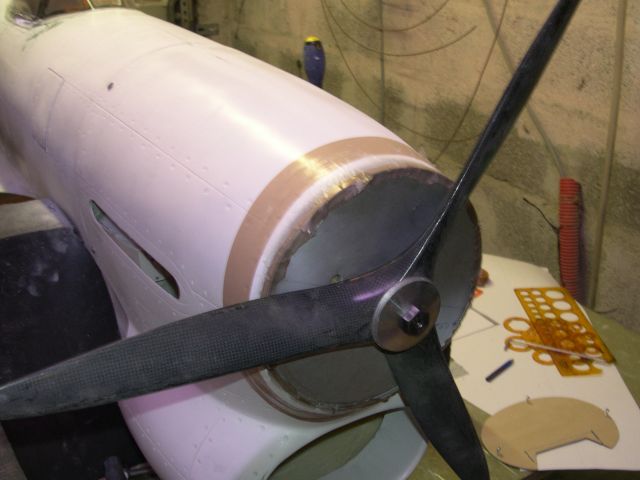

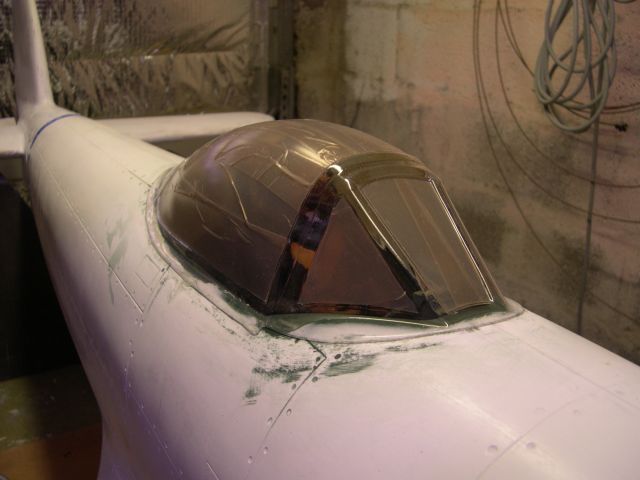

photo 319 ajustement du capot photo 320 masquage des parties vitrées de la verrière photo 321 collage des pipes d'échappement (dans le bon sens (merci Guillaume!)) La semaine va être consacrée à reprendre les derniers petits défauts et commencer le masquage et le week end, grand moment, "LA PEINTURE" Bonne semaine à tous ! Suite au prochain Numéro [caption id="attachment_20101" align="alignnone" width="640'>Télécharger le PDF
Typhoon 319

[caption id="attachment_20102" align="alignnone" width="640'>Télécharger le PDF
Typhoon 320

[caption id="attachment_20103" align="alignnone" width="640'>Télécharger le PDF

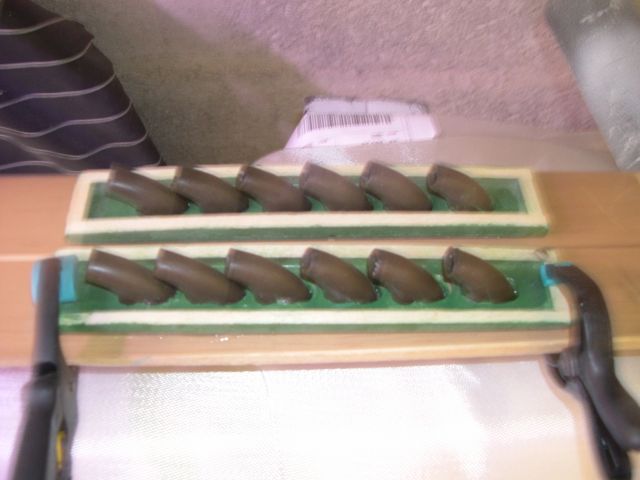

Typhoon 321

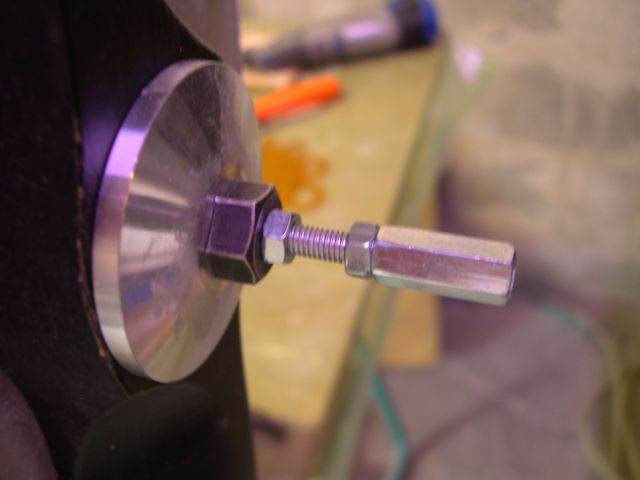

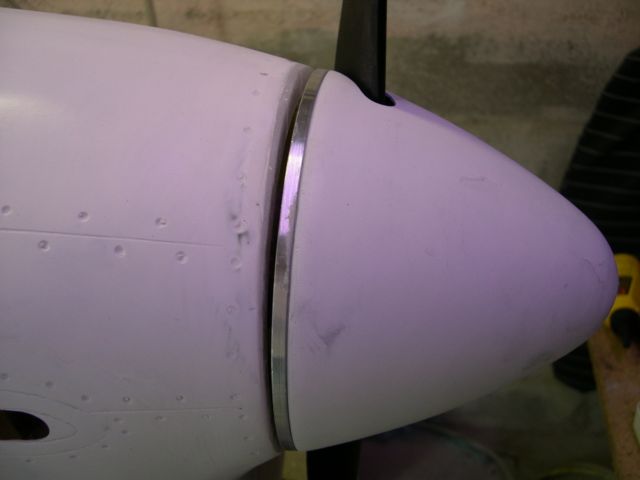

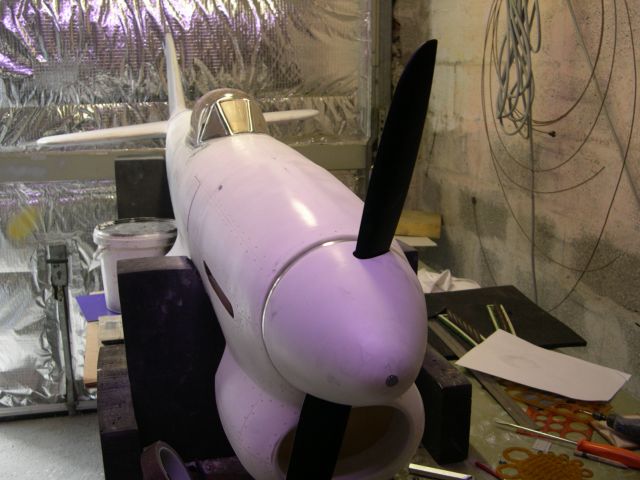

Salut les amis Ca y est le moteur est monté et le capot est définitivement à sa place. J'ai réalisé un rattrapage de parallélisme entre flasque et capot à la résine et y ai mis 2 mm de jeu photo 324. Je suis rassuré, l'hélice dépasse du capot !! photo 322. Pour la fixation du cône, une vis centrale  photos 325 326 à voir si suffisant. Vendredi matin, petite séance de rattrapage de défaut et dans la foulée, début de la phase peinture. [caption id="attachment_20132" align="alignnone" width="640'>Télécharger le PDF
Typhoon 322

[caption id="attachment_20133" align="alignnone" width="640'>Télécharger le PDF
Typhoon 324

[caption id="attachment_20134" align="alignnone" width="640'>Télécharger le PDF
Typhoon 325

[caption id="attachment_20135" align="alignnone" width="640'>Télécharger le PDF

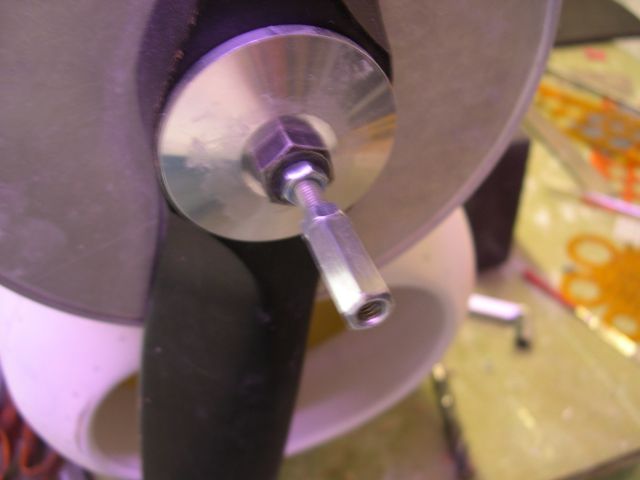

Typhoon 326

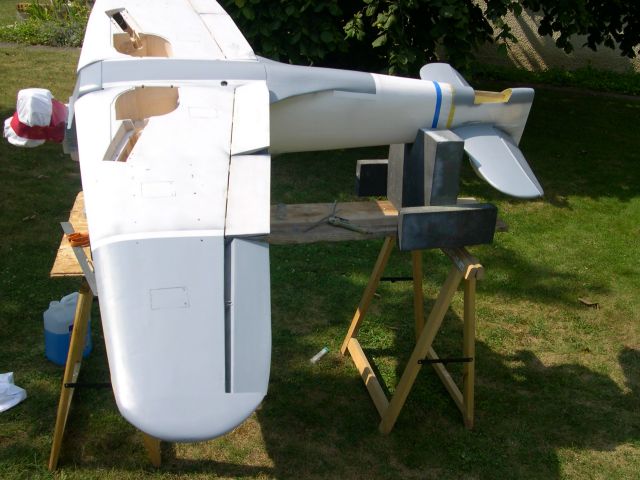

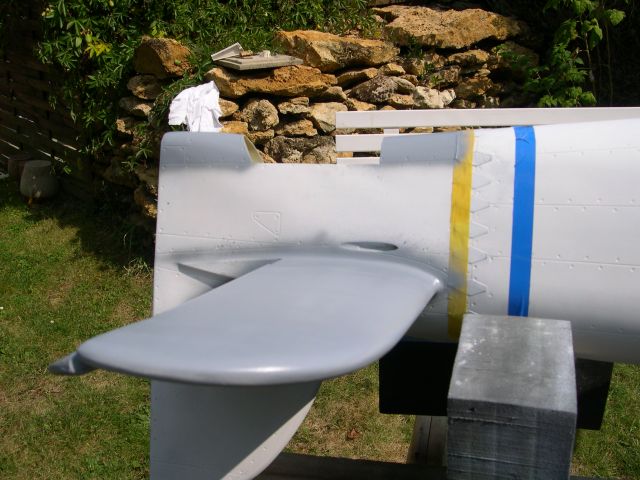

Salut les amis Je ne travaillais pas ce vendredi alors le Typhoon à bien avancé. Alors pour la déco et les teintes je suis allé sur le net : http://www.master194.com/skiner/typhoon/index.htm, toujours très intéressant de voir les maquettistes travailler et bénéficier ainsi de leurs conseils photos 327 à 330 Intrados : médium sea grey H-307(70%) et Blanc H-11(30%) [caption id="attachment_20138" align="alignnone" width="640'>Télécharger le PDF

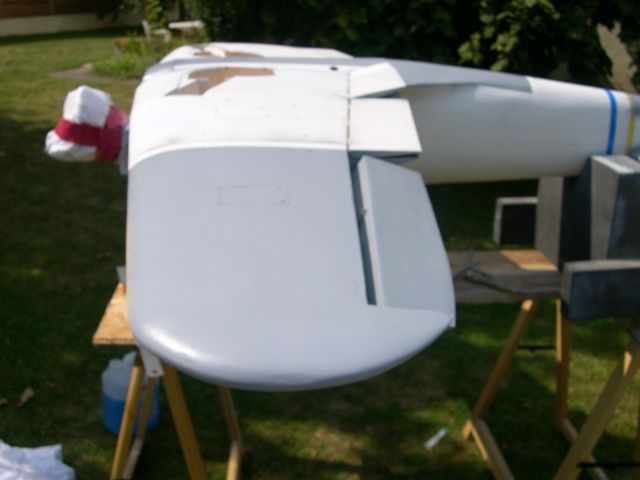

Typhoon 327

[caption id="attachment_20139" align="alignnone" width="640'>Télécharger le PDF
Typhoon 328

[caption id="attachment_20140" align="alignnone" width="640'>Télécharger le PDF
Typhoon 330

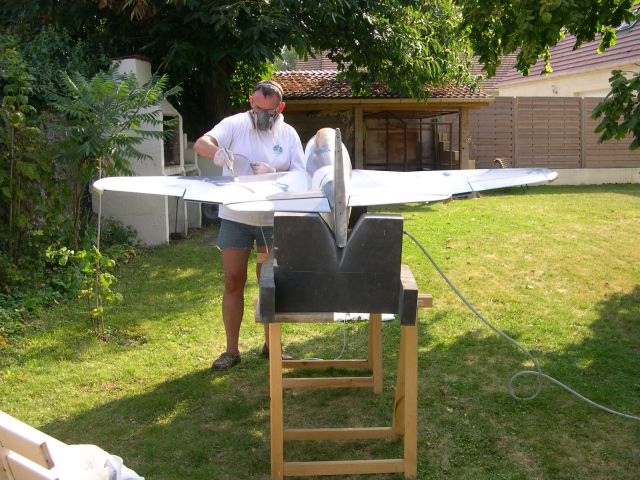

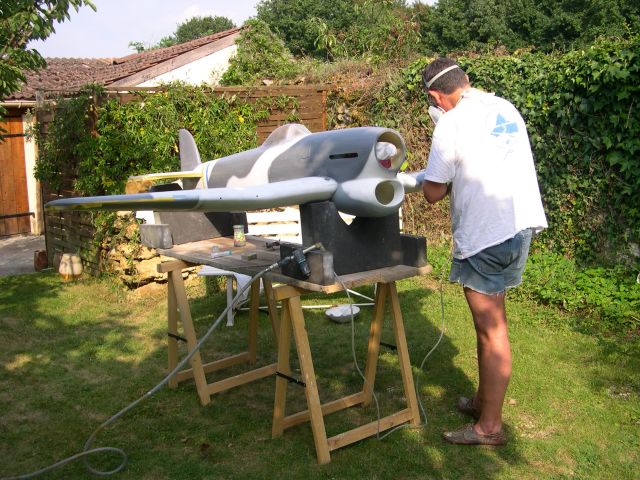

Photos 331, 333 & 335, c'est pas parce que c'est de l’acrylique pour maquette plastique qu'il ne faut pas protéger ses poumons !! NDLR : "Et les mimines aussi sont protégées !" [caption id="attachment_20141" align="alignnone" width="640'>Télécharger le PDF
Typhoon 331

[caption id="attachment_20142" align="alignnone" width="640'>Télécharger le PDF
Typhoon 333

[caption id="attachment_20143" align="alignnone" width="640'>Télécharger le PDF

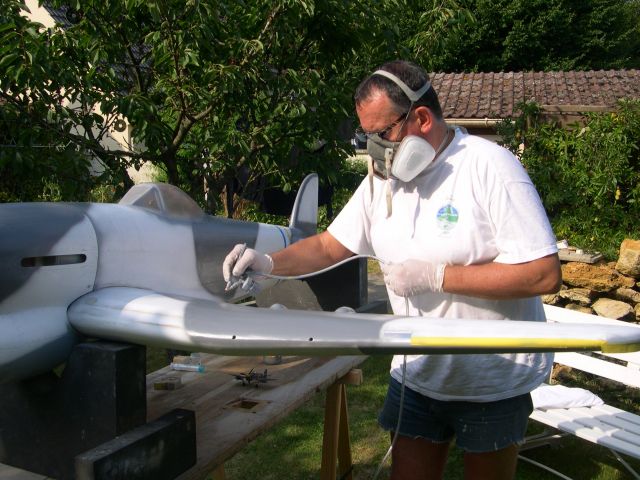

Typhoon 335

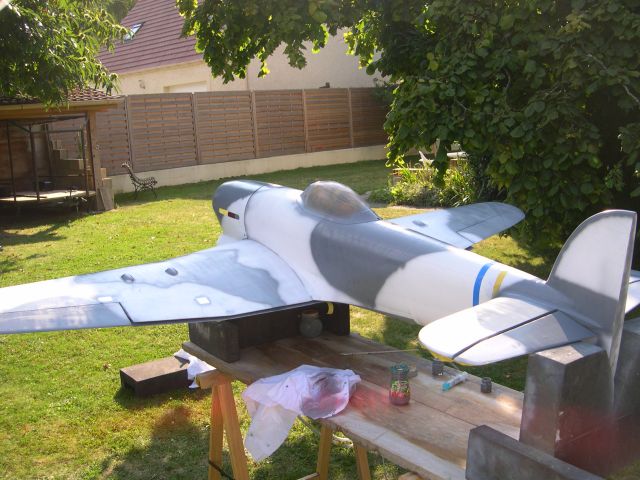

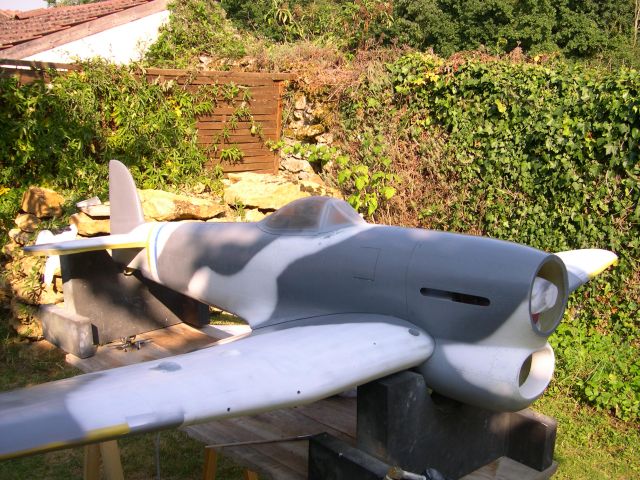

Pour l'extrados : dark sea grey H-75 Ces teintes sont des peintures GUNZE acrilyque pour maquette plastique [caption id="attachment_20144" align="alignnone" width="640'>Télécharger le PDF
Typhoon 336

[caption id="attachment_20145" align="alignnone" width="640'>Télécharger le PDF
Typhoon 338

[caption id="attachment_20146" align="alignnone" width="640'>Télécharger le PDF

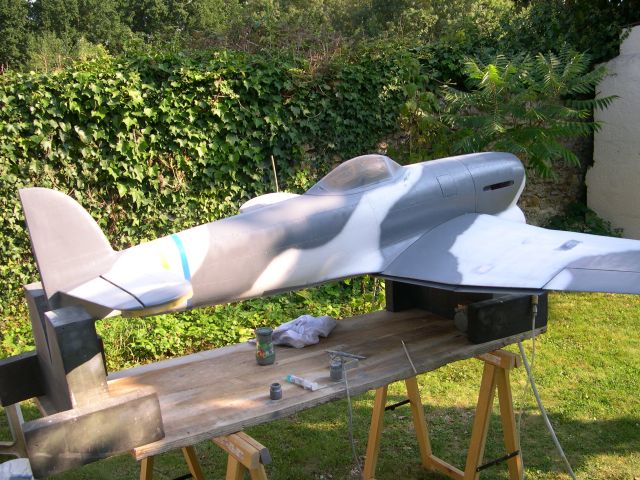

Typhoon 339

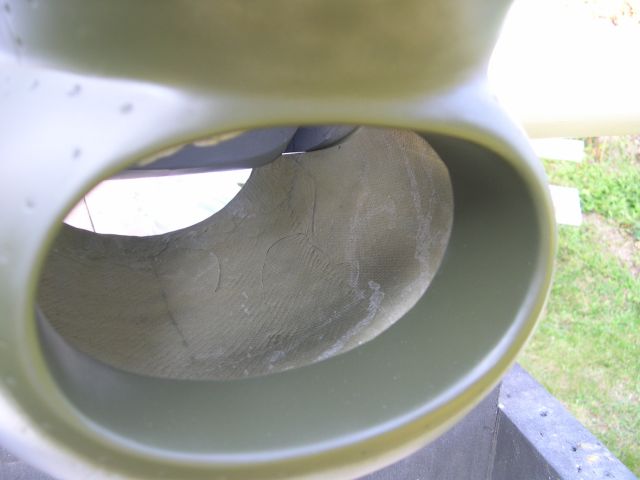

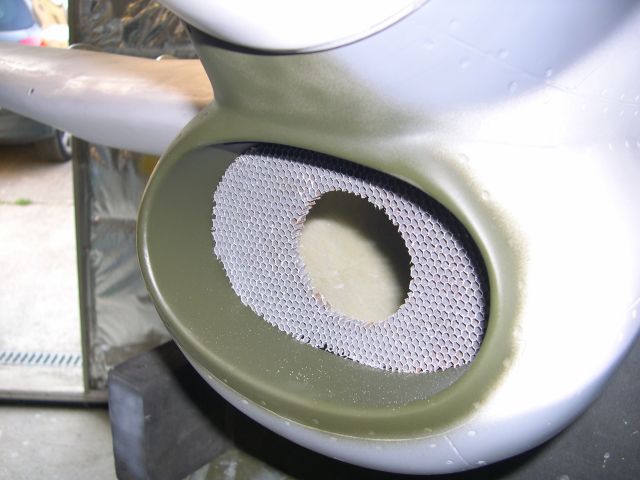

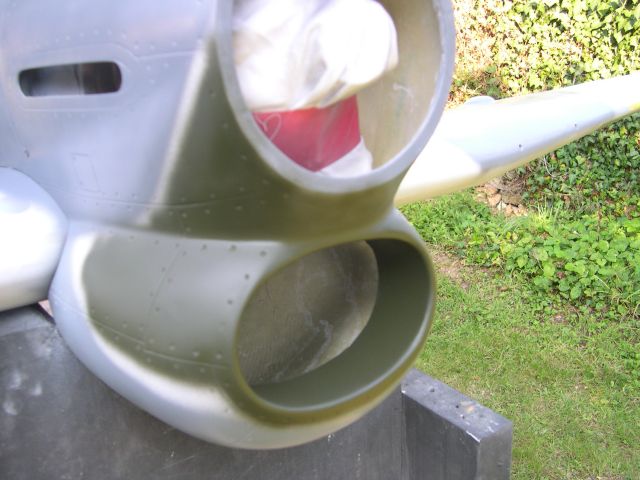

Photos 340 341 344 J'ai pas pu résister un coup de vert pour voir comment ça sera demain!! C'est fini ! A demain pour la suite...,  peut être... Bises [caption id="attachment_20147" align="alignnone" width="640'>Télécharger le PDF
Typhoon 340

[caption id="attachment_20148" align="alignnone" width="640'>Télécharger le PDF
Typhoon 341

[caption id="attachment_20149" align="alignnone" width="640'>Télécharger le PDF
Typhoon 344

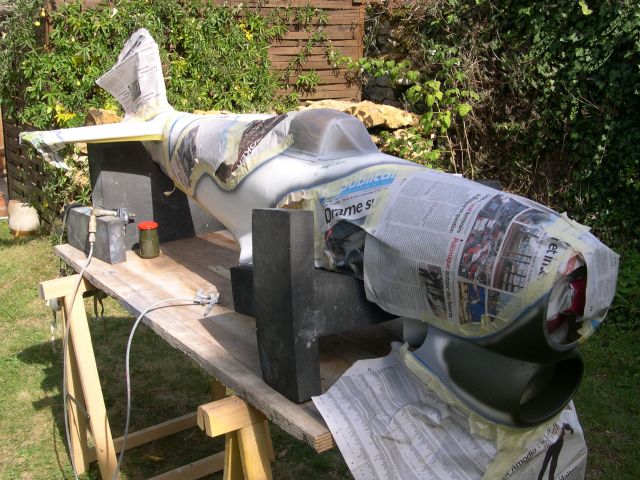

COUCOU, c'est encore moi ! Photos 345 & 346, le plus long, les masquages : d'abord, il faut lire les journaux bien sur ! et ensuite emballer ... l'avion !!! Comptez : 3 h00 ! [caption id="attachment_20160" align="alignnone" width="640'>Télécharger le PDF

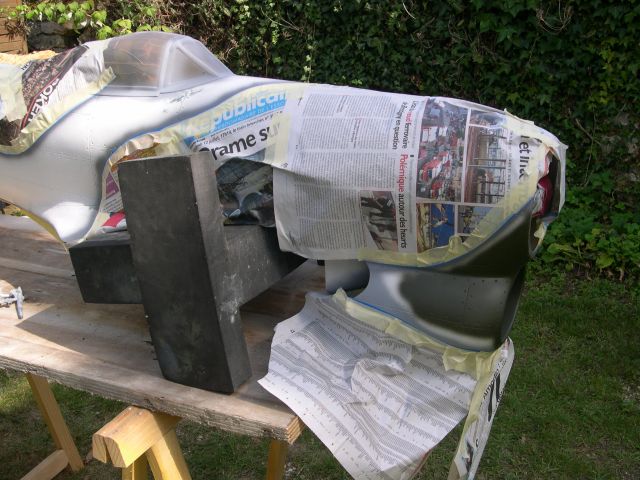

Typhoon 345

[caption id="attachment_20161" align="alignnone" width="640'>Télécharger le PDF
Typhoon 346

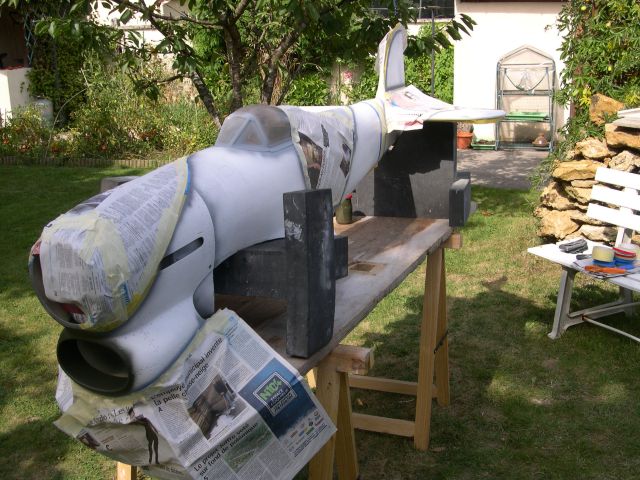

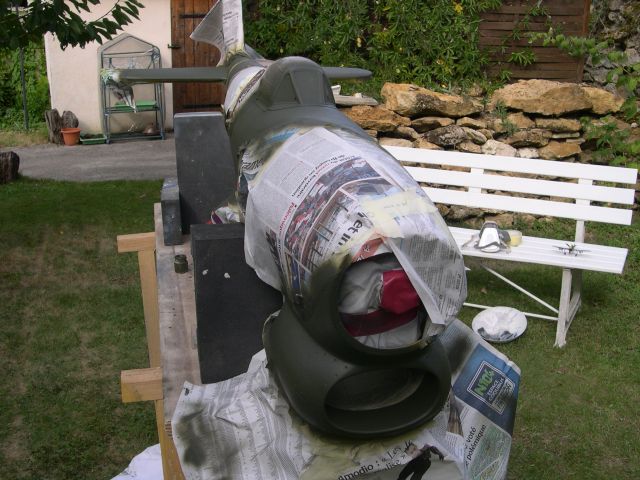

Ensuite, application du Dark Green GUNZE H-330 Comptez 12 pots pour le Dark green H-330 Comptez 12 pots pour le dark sea Grey H-75 Comptez 7 pots pour le Médium sea Grey H-307 et 3 blanc H-11 [caption id="attachment_20162" align="alignnone" width="640'>Télécharger le PDF
Typhoon 347

[caption id="attachment_20163" align="alignnone" width="640'>Télécharger le PDF
Typhoon 348

[caption id="attachment_20164" align="alignnone" width="640'>Télécharger le PDF
Typhoon 349

[caption id="attachment_20165" align="alignnone" width="640'>Télécharger le PDF
Typhoon 350

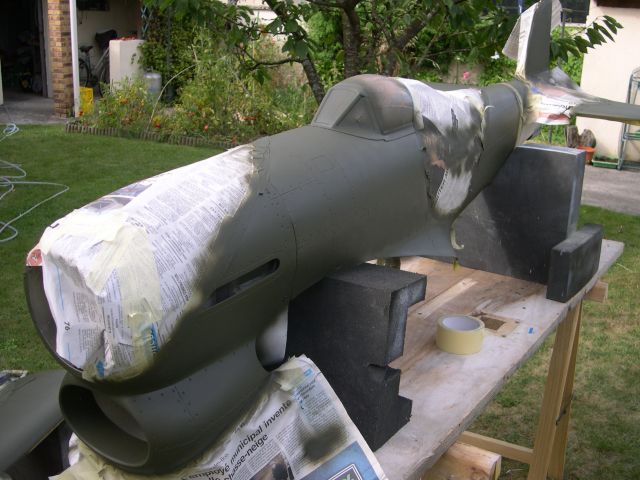

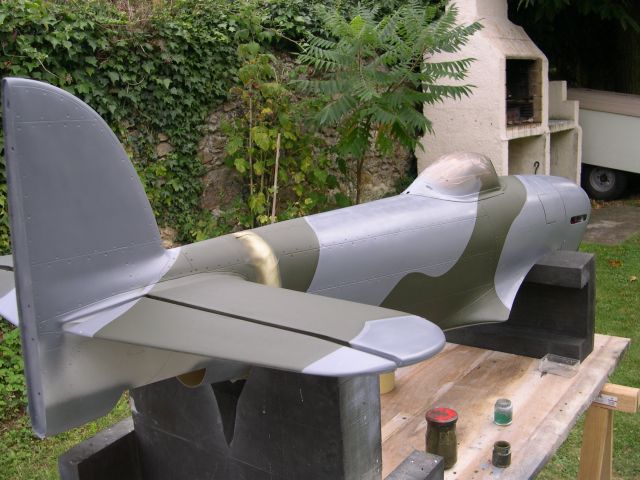

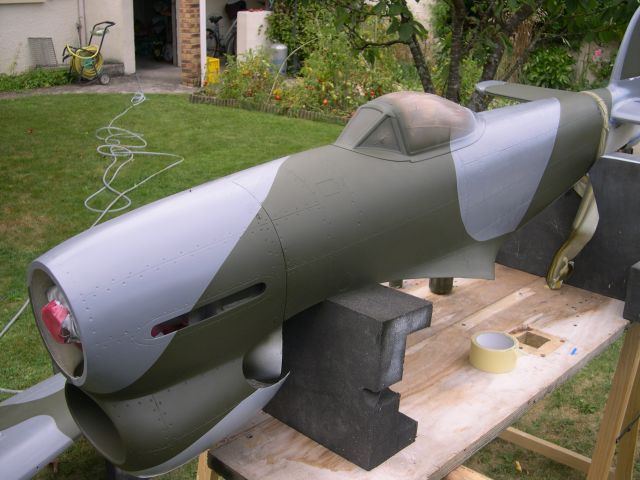

Bon, après démasquage, il reste quelques petites imperfections qui seront reprises au pinceau. Je suis assez satisfait du résultat de ces peintures. Après, le support et  la préparation sont ce qu'ils sont (perfectibles) [caption id="attachment_20166" align="alignnone" width="640'>Télécharger le PDF
Typhoon 351

[caption id="attachment_20167" align="alignnone" width="640'>Télécharger le PDF

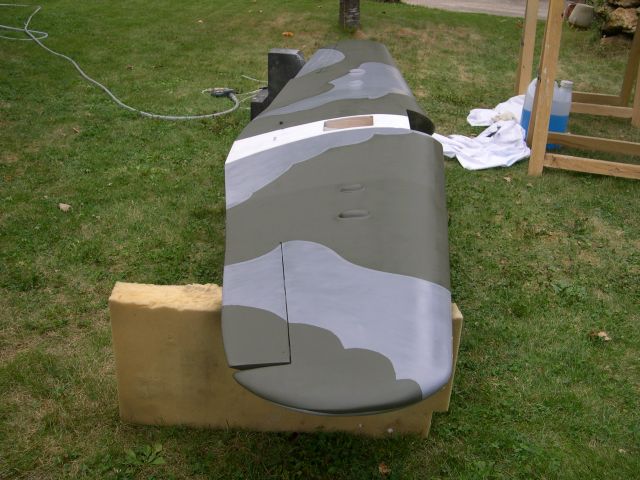

Typhoon 352

[caption id="attachment_20168" align="alignnone" width="640'>Télécharger le PDF
Typhoon 353

[caption id="attachment_20169" align="alignnone" width="640'>Télécharger le PDF

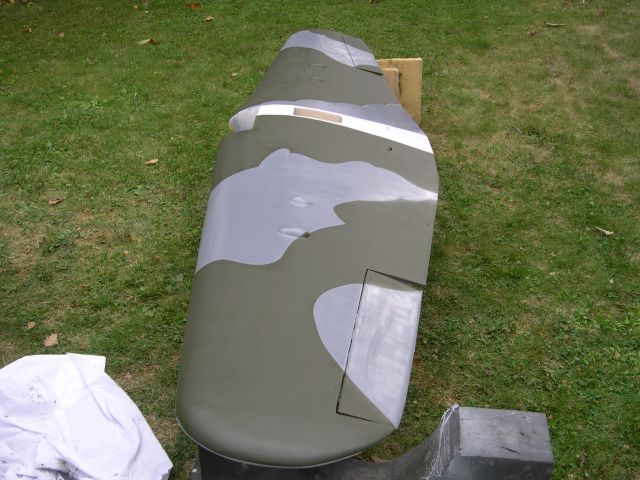

Typhoon 354

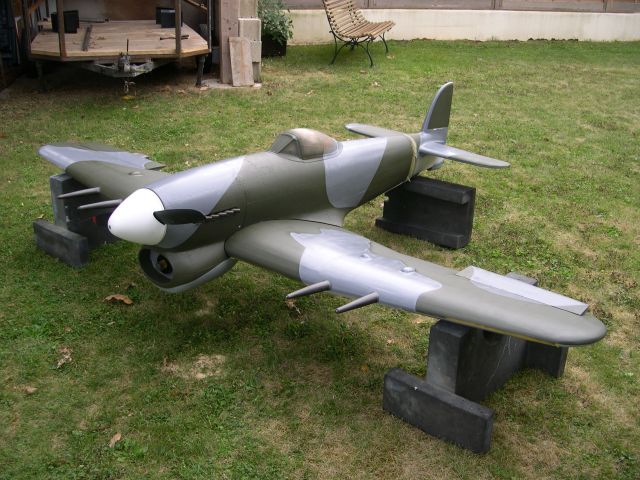

Allez, je partage... Voilà ce que cela donne !! [caption id="attachment_20170" align="alignnone" width="640'>Télécharger le PDF
Typhoon 356

[caption id="attachment_20171" align="alignnone" width="640'>Télécharger le PDF

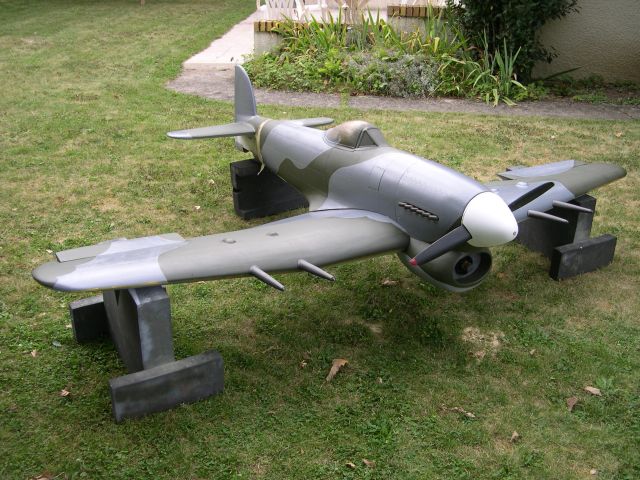

Typhoon 357

[caption id="attachment_20172" align="alignnone" width="640'>Télécharger le PDF

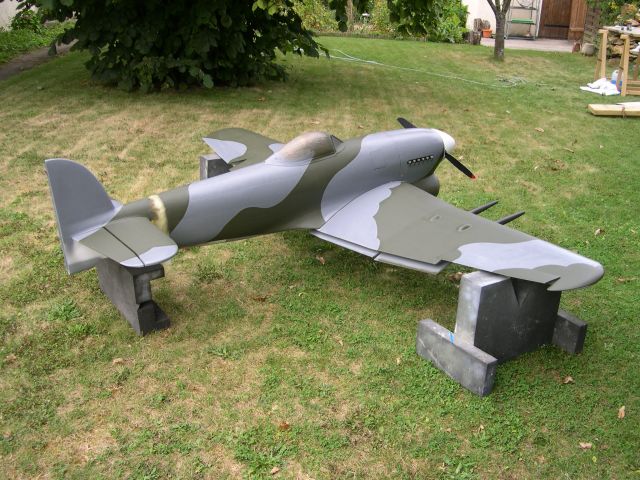

Typhoon 361

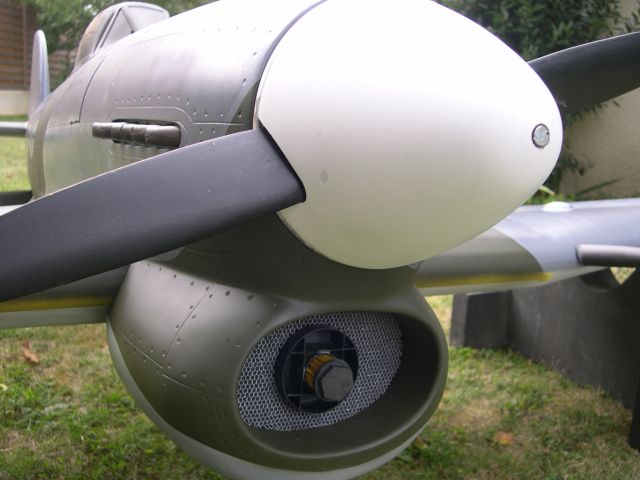

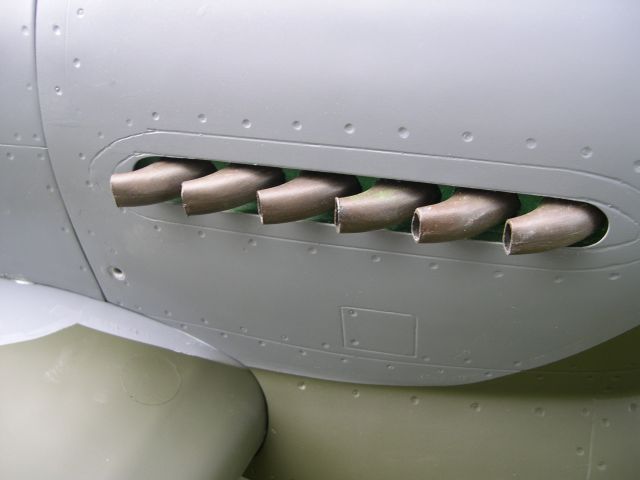

Allez, quelques détails et j'arrête là. Semaine prochaine : blanc , noir , jaune et pose des cocardes et marquages et comme vous l'avez remarqué, volet de dérive A+ Bises à tous [caption id="attachment_20173" align="alignnone" width="640'>Télécharger le PDF
Typhoon 358

[caption id="attachment_20174" align="alignnone" width="640'>Télécharger le PDF
Typhoon 359

[caption id="attachment_20175" align="alignnone" width="640'>Télécharger le PDF

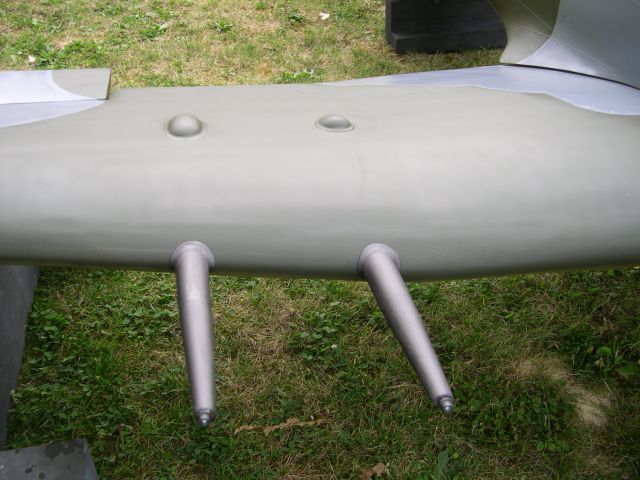

Typhoon 360

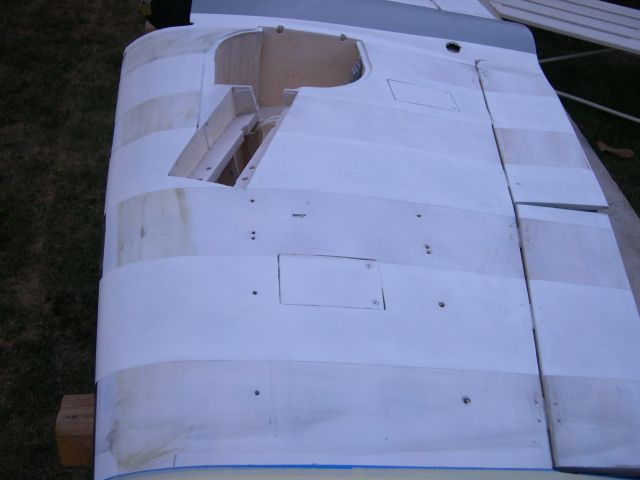

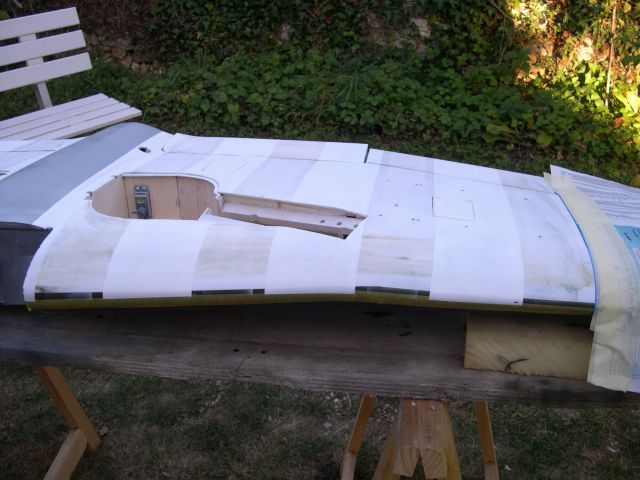

Salut les amis ! Bon, je le fais en "direct live". Désolé Alain de te donner du travail pour transférer les photos sur ton site, mais aujourd'hui, c'était la journée du blanc et pour les mauvaises langues (pas du m?con non, non!) photos 363 à 365 blanc, mais pas trop épais car après (c'est pendant) ;),  je vais le salir !!! NDLR : Et la fourmi croonde ! :) A+ [caption id="attachment_20191" align="alignnone" width="640'>Télécharger le PDF
Typhoon 363

[caption id="attachment_20192" align="alignnone" width="640'>Télécharger le PDF
Typhoon 364

[caption id="attachment_20193" align="alignnone" width="640'>Télécharger le PDF

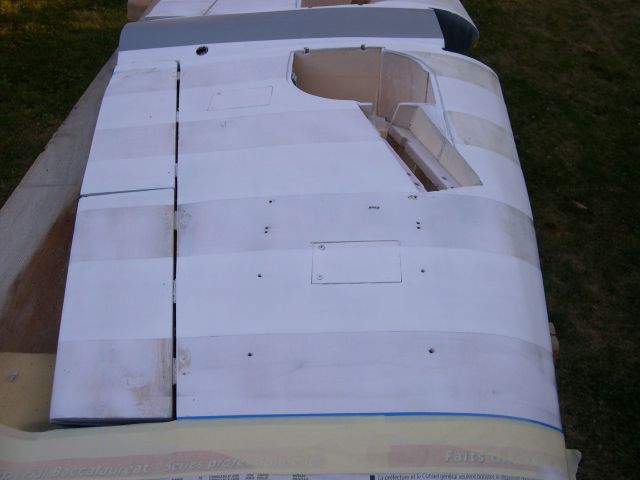

Typhoon 365

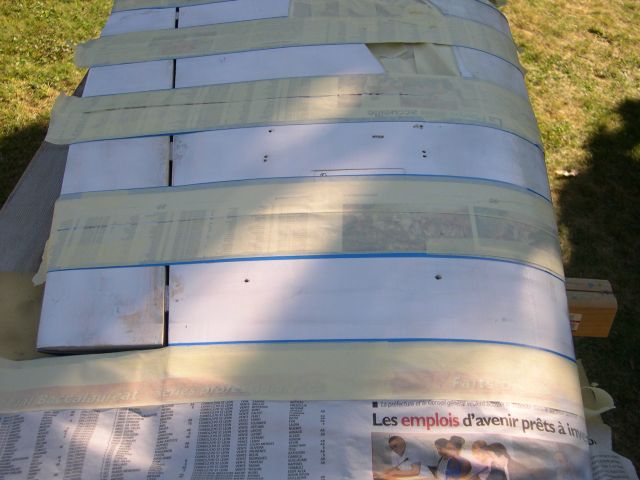

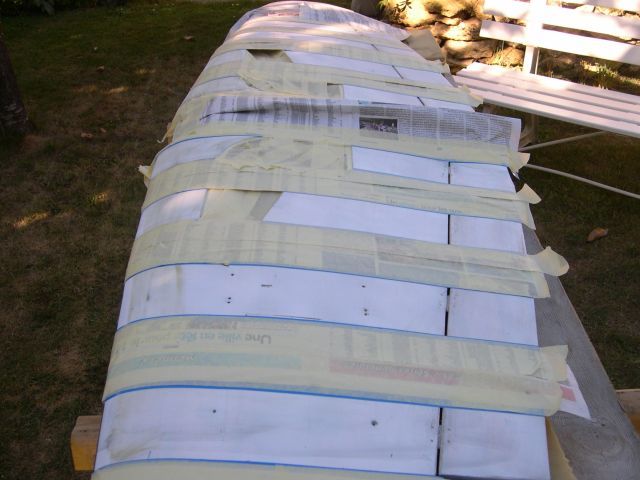

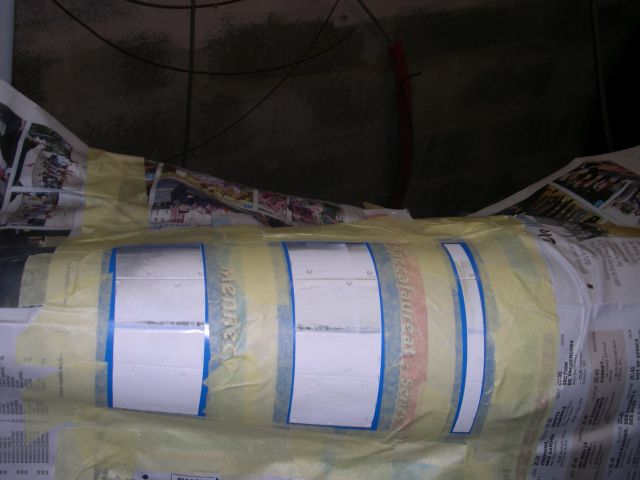

Salut C'est encore encore moooaaah!!!!! Photos 367 à 369, hé les gars j'emballe sec !! Quoique à mon âge ça prends un peu plus de temps... [caption id="attachment_20197" align="alignnone" width="640'>Télécharger le PDF
Typhoon 367

[caption id="attachment_20198" align="alignnone" width="640'>Télécharger le PDF
Typhoon 368

[caption id="attachment_20199" align="alignnone" width="640'>Télécharger le PDF
Typhoon 369

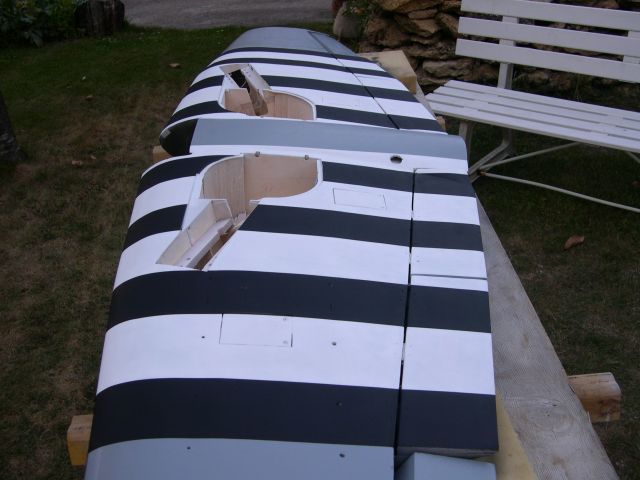

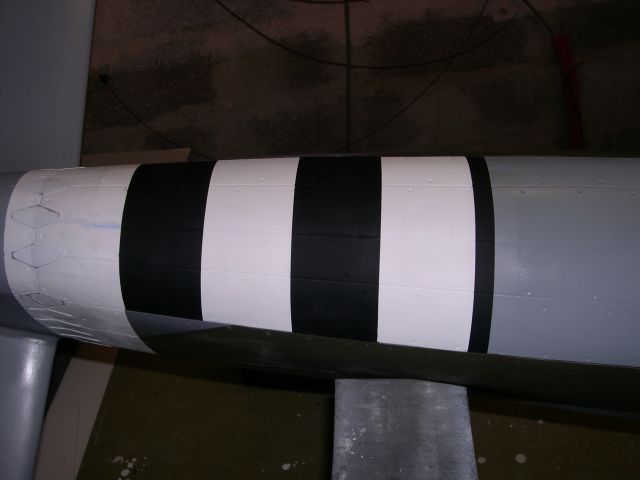

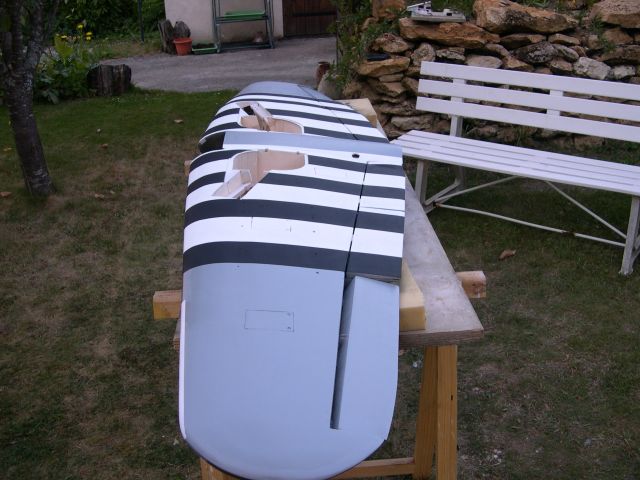

photos 370 à 372 : ha ma chère, ces rayures ça vous affine !! quelle taille de guêpe !!! [caption id="attachment_20200" align="alignnone" width="640'>Télécharger le PDF
Typhoon 370

[caption id="attachment_20201" align="alignnone" width="640'>Télécharger le PDF
Typhoon 371

[caption id="attachment_20202" align="alignnone" width="640'>Télécharger le PDF
Typhoon 372

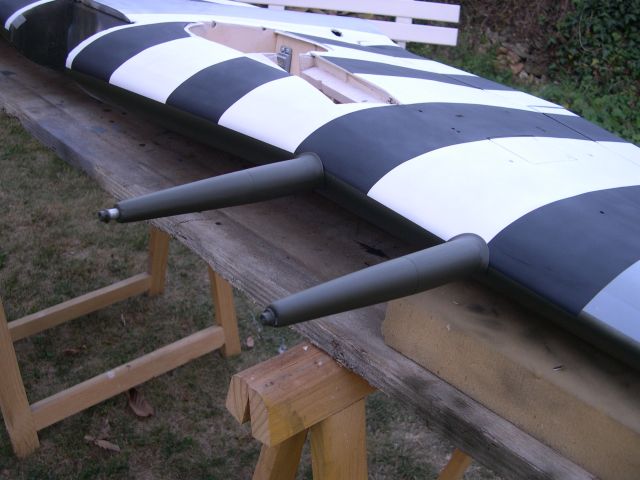

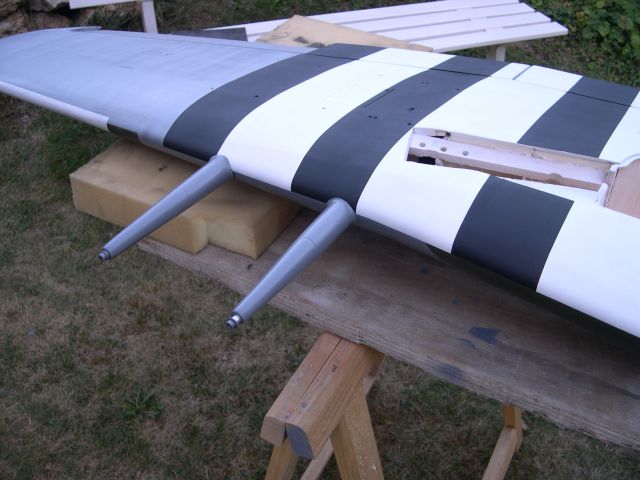

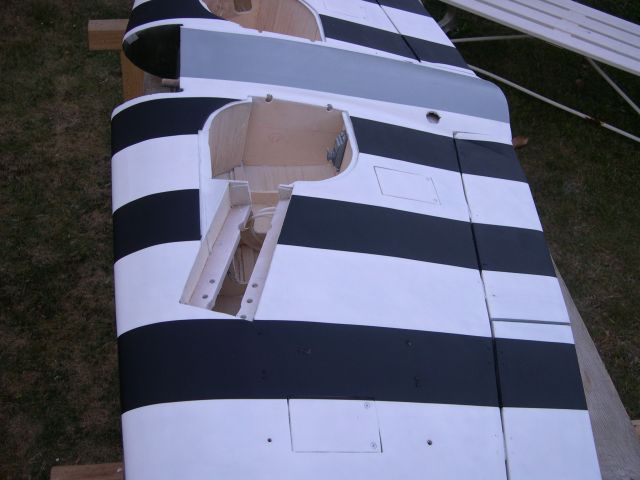

photos 375 à 377 : qui c'est qui voulait des bandes de débarquement, bon celles là sont d'identification mais c'est les mêmes couleurs ! non? et avec ceci un p'tit canon ? C'est tout pour ce soir. Maintenant je vais guetter la poste, car dans le colissimo, savez vous quoi qu'il y a ?? non ? Et bien la suite au prochain numéro et le chameau blatère n'est ce pas Alain R? NDLR : YES !!! [caption id="attachment_20203" align="alignnone" width="640'>Télécharger le PDF
Typhoon 375

[caption id="attachment_20204" align="alignnone" width="640'>Télécharger le PDF
Typhoon 376

[caption id="attachment_20205" align="alignnone" width="640'>Télécharger le PDF
Typhoon 377

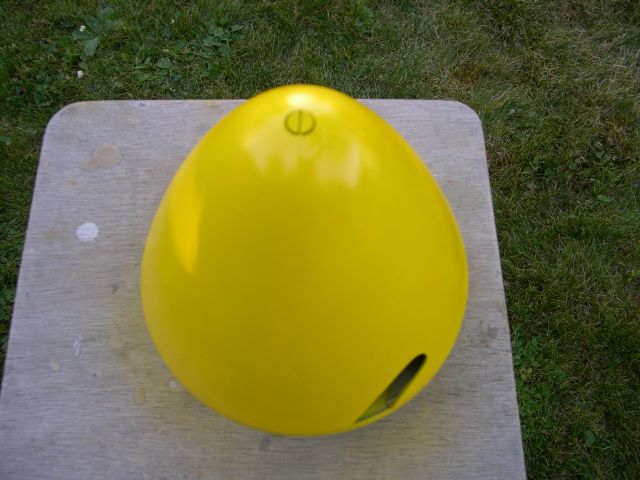

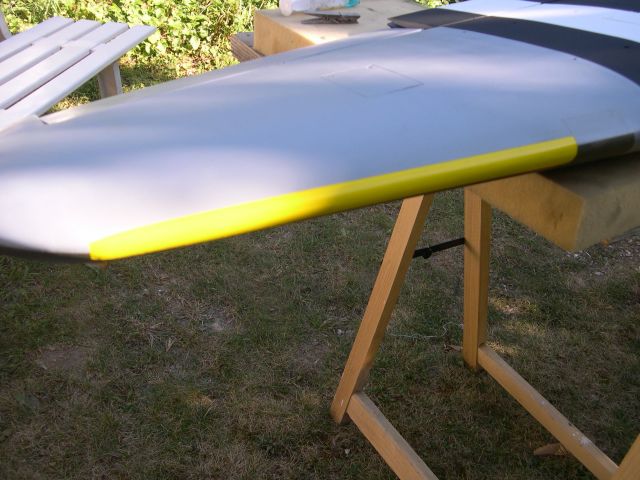

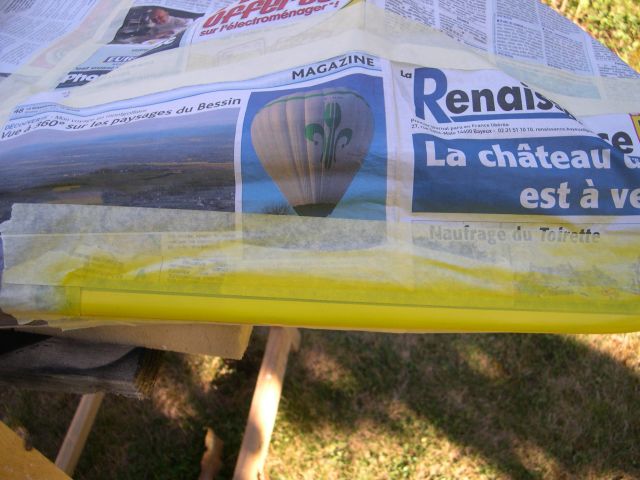

Salut à tous je sais que cela vous manque photos 378, 379 & 381, un p'tit jaune ? [caption id="attachment_20209" align="alignnone" width="640'>Télécharger le PDF
Typhoon 378

[caption id="attachment_20210" align="alignnone" width="640'>Télécharger le PDF
Typhoon 379

[caption id="attachment_20211" align="alignnone" width="640'>Télécharger le PDF
Typhoon 381

hep !!  pour les curieux et amateurs de détails, je vous jure je ne l'ai pas fait exprès je m'en suis aperçu en démasquant : photos 379 & 382 et précédentes, j'ai masqué avec le journal local de Creuilly. René :"PUB" [caption id="attachment_20212" align="alignnone" width="640'>Télécharger le PDF
Typhoon 382

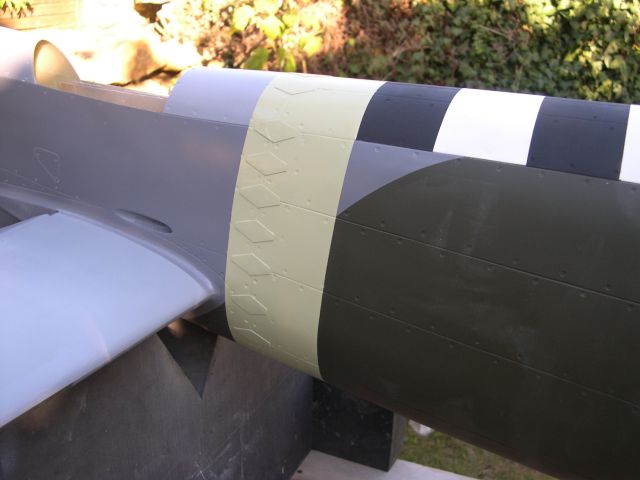

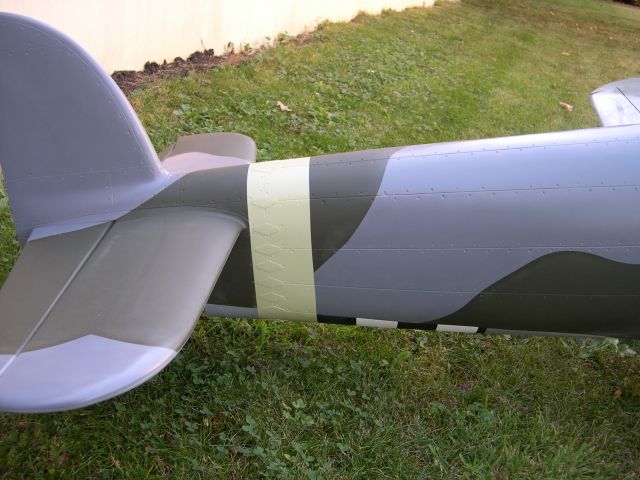

photos 384, 387 & 388, détails de la bande en primaire alu [caption id="attachment_20213" align="alignnone" width="640'>Télécharger le PDF
Typhoon 384

Quelques vues de la bête [caption id="attachment_20214" align="alignnone" width="640'>Télécharger le PDF

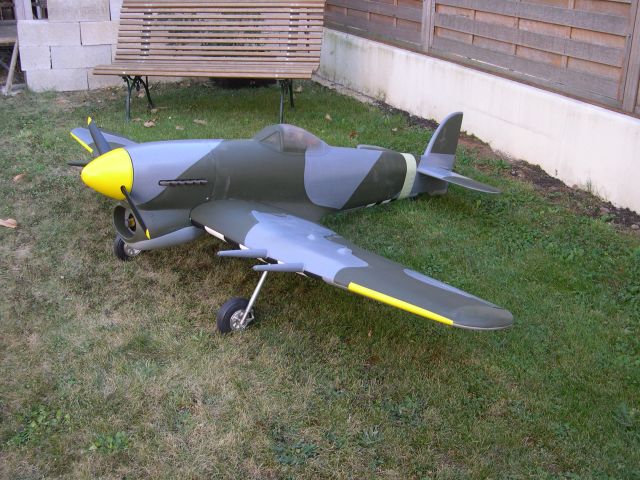

Typhoon 385

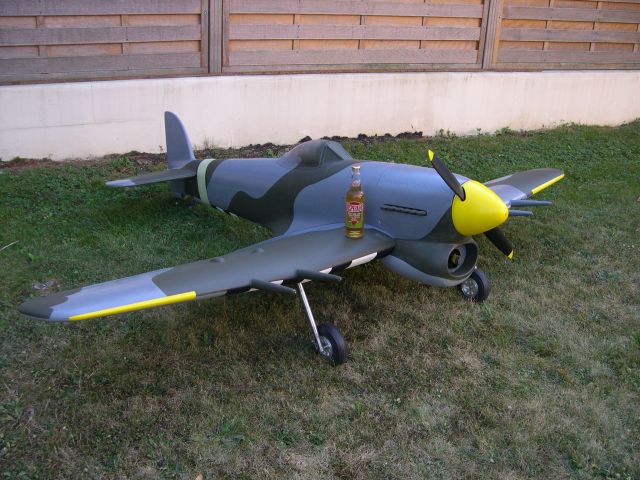

Celle là,  elle est pour vous les amis ! A ceux qui m'ont aidé, soutenus qui ont participé d'une manière ou d'une autre... A LA VOTRE Et longue vie aux TYPHOONS de B9 ! [caption id="attachment_20215" align="alignnone" width="640'>Télécharger le PDF
Typhoon 386

[caption id="attachment_20216" align="alignnone" width="640'>Télécharger le PDF
Typhoon 387

[caption id="attachment_20217" align="alignnone" width="640'>Télécharger le PDF

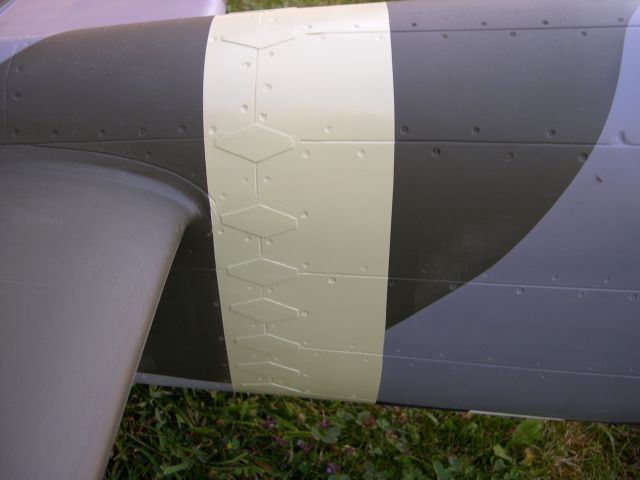

Typhoon 388

[caption id="attachment_20218" align="alignnone" width="640'>Télécharger le PDF

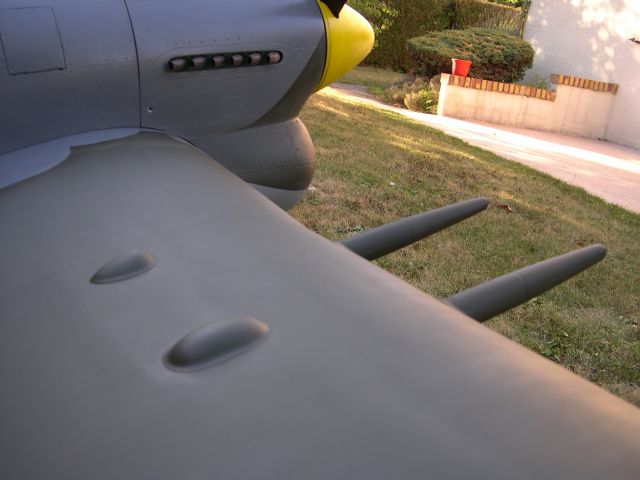

Typhoon 390

Quelques détails encore et toujours... [caption id="attachment_20219" align="alignnone" width="640'>Télécharger le PDF

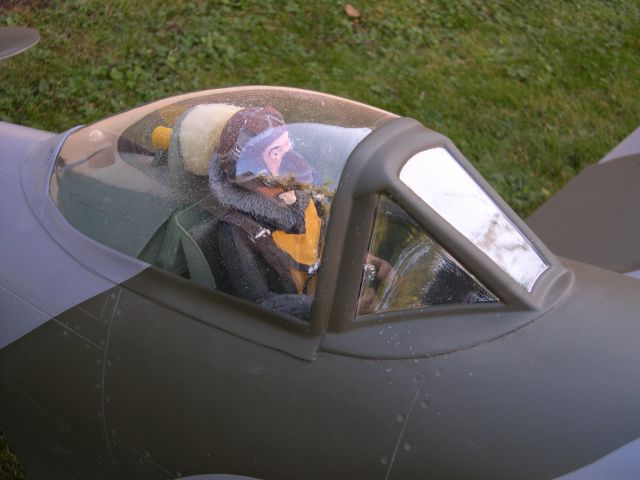

Typhoon 397

[caption id="attachment_20220" align="alignnone" width="640'>Télécharger le PDF

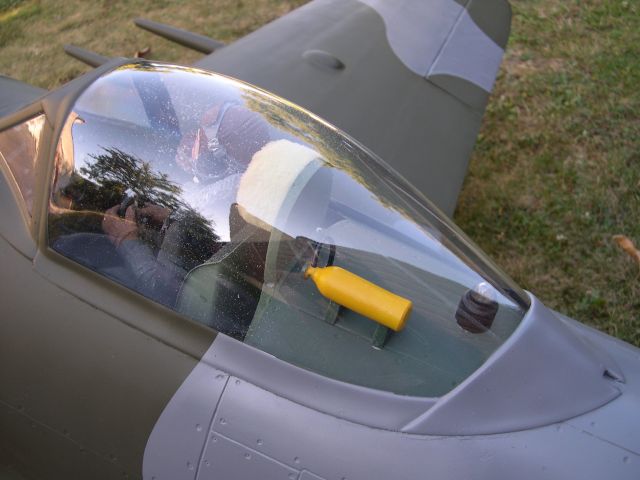

Typhoon 398

[caption id="attachment_20221" align="alignnone" width="640'>Télécharger le PDF

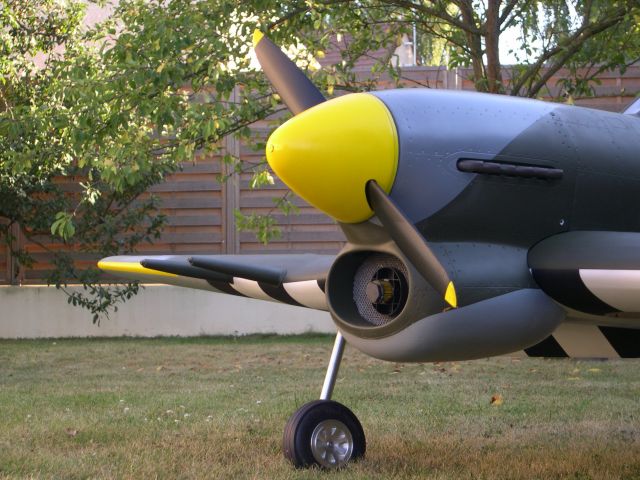

Typhoon 403

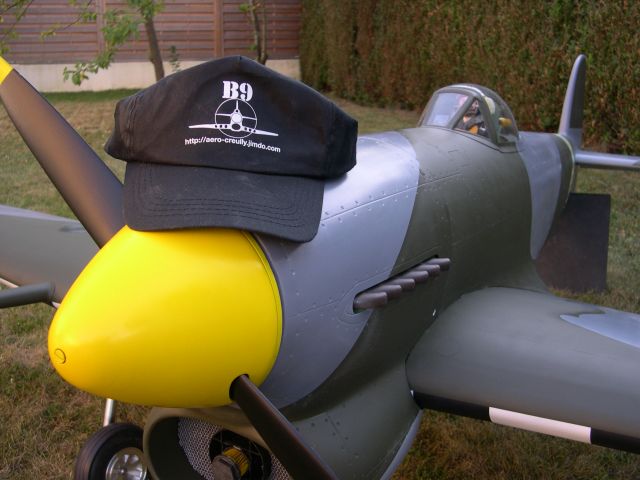

Pour faire de la pub à René et pour que René fasse de la pub. C'est fini pour ce soir, la suite quand la poste daignera me livrer un colissimo parti  lundi, si si c'est possible... Parait même que la poste se lance dans la téléphonie. Si c'est comme le courrier, va falloir épeler chaque mot lettre après lettre, on est pas arrivé ! (Mon colis non plus) Bises à tous A+ Amitiés [caption id="attachment_20222" align="alignnone" width="640'>Télécharger le PDF
Typhoon 408

[caption id="attachment_20223" align="alignnone" width="640'>Télécharger le PDF

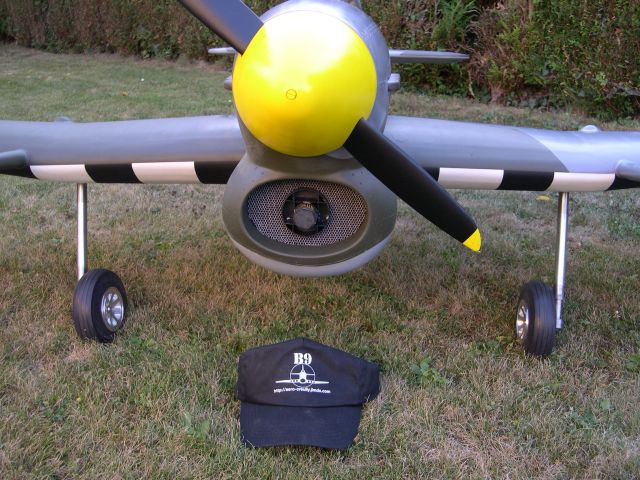

Typhoon 409

[caption id="attachment_20224" align="alignnone" width="640'>Télécharger le PDF

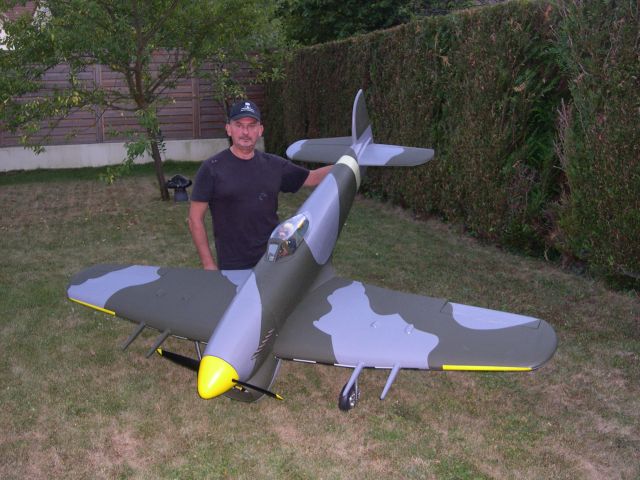

Typhoon 411

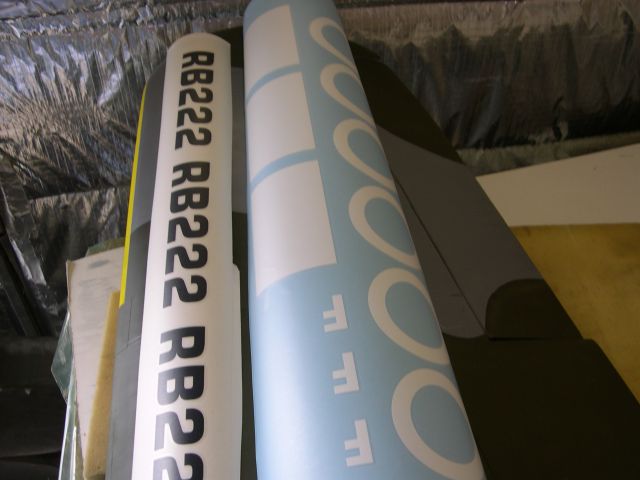

NDLR : "Waouhhh, ils sont superbes tous les deux !!!"   Coucou, Cela faisait longtemps non? Je vous manque? Dans mon Colissimo savez vous quoi qu'il y a ? photos 413, 414 et 417 et bien les marquages! Depuis des années, je fais découper mes marquages dans un adhésif spécial celui la même qui tiens en pub sur les véhicules de société et là j'ai fait appel à Didier CERVERA CD design pour ces planches d'auto collants 72 €uros pour faire l'avion complet + 1/2 jeu "au cas ou" ! [caption id="attachment_20243" align="alignnone" width="640'>Télécharger le PDF
Typhoon 413

[caption id="attachment_20244" align="alignnone" width="640'>Télécharger le PDF

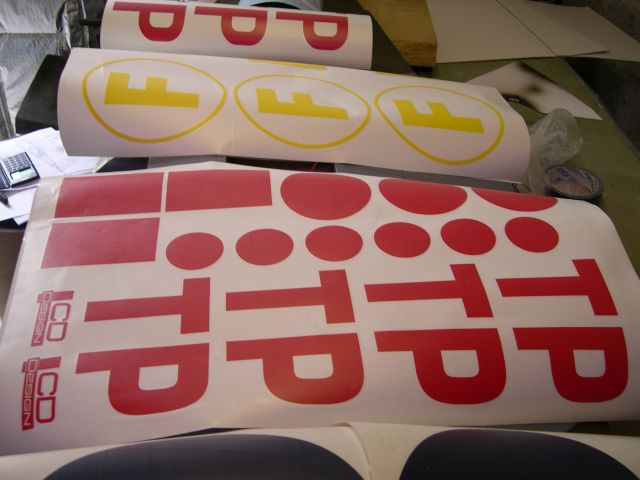

Typhoon 414

[caption id="attachment_20245" align="alignnone" width="640'>Télécharger le PDF
Typhoon 417

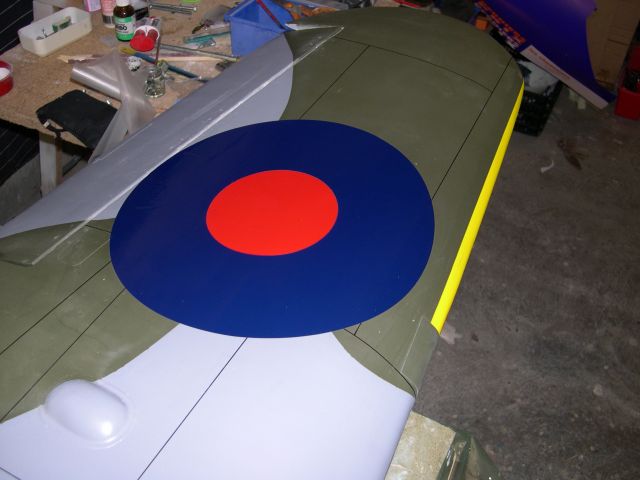

Photo 420 un avion Japonais pensez vous ? Que nennie, la cocarde de l'aile supérieure du Typhoon photo 421 et une cocarde , une ! [caption id="attachment_20246" align="alignnone" width="640'>Télécharger le PDF

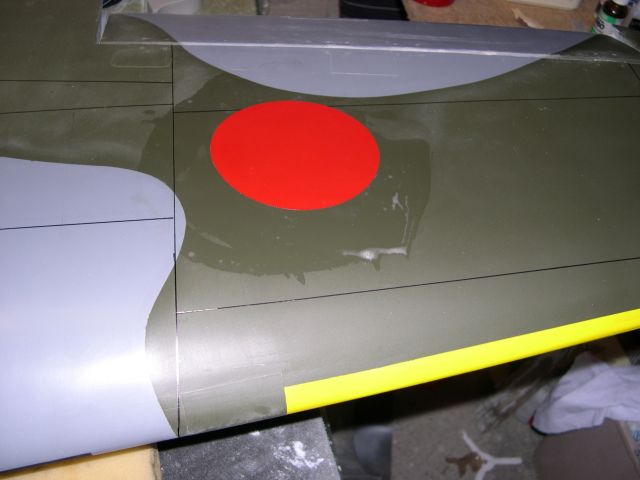

Typhoon 420

[caption id="attachment_20247" align="alignnone" width="640'>Télécharger le PDF
Typhoon 421

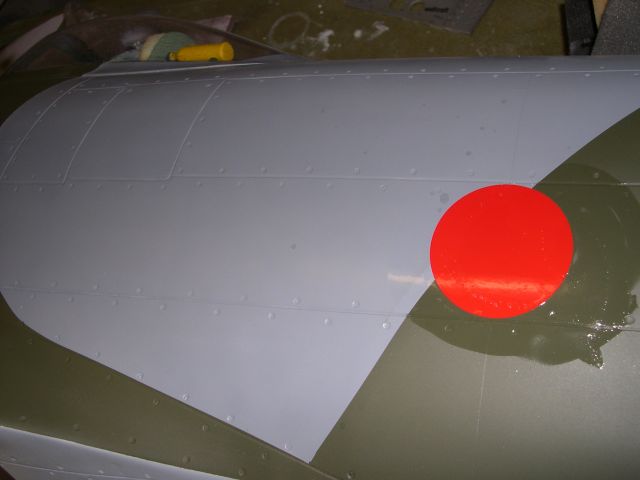

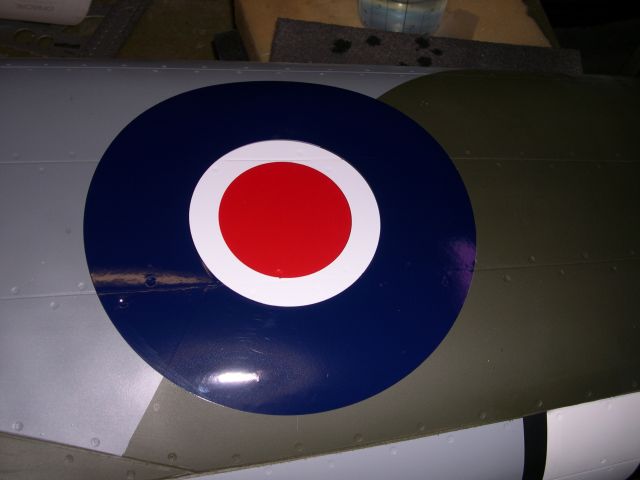

et pour le fuselage c'est pareil en plus long ! photos 422 à 424 [caption id="attachment_20248" align="alignnone" width="640'>Télécharger le PDF
Typhoon 422

[caption id="attachment_20249" align="alignnone" width="640'>Télécharger le PDF

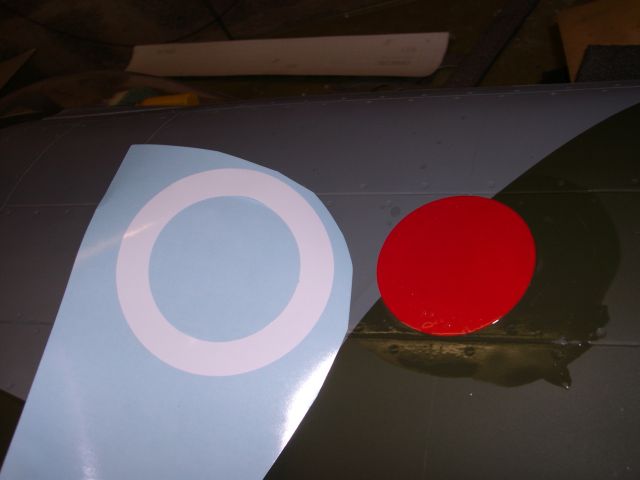

Typhoon 423

[caption id="attachment_20250" align="alignnone" width="640'>Télécharger le PDF
Typhoon 424

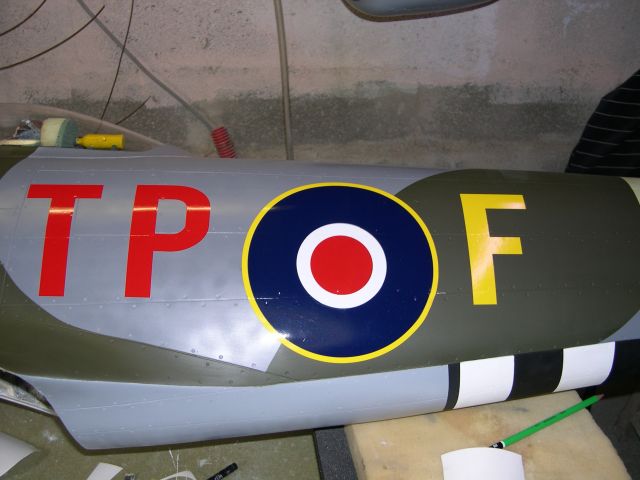

Et voila le résultat photos 425 à 427 avec les marquages, ce qui est bien avec cet adhésif, c'est qu'avec un décapeur thermique en modulant la chaleur d'assez loin, on peux lui faire prendre toutes les formes, lignes de tôles et rivets y compris. [caption id="attachment_20251" align="alignnone" width="640'>Télécharger le PDF

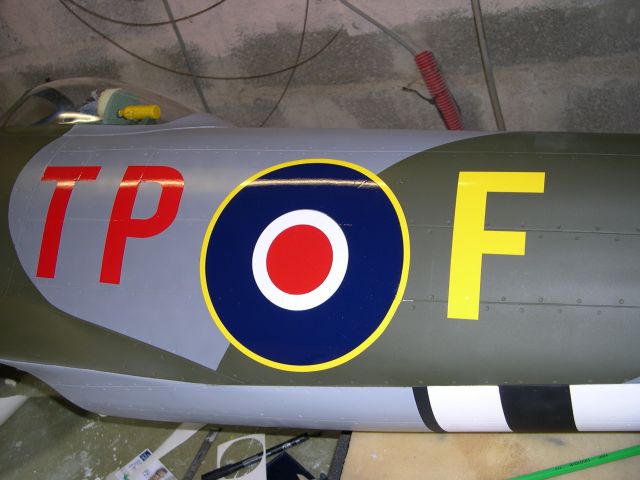

Typhoon 425

[caption id="attachment_20252" align="alignnone" width="640'>Télécharger le PDF
Typhoon 426

[caption id="attachment_20253" align="alignnone" width="640'>Télécharger le PDF

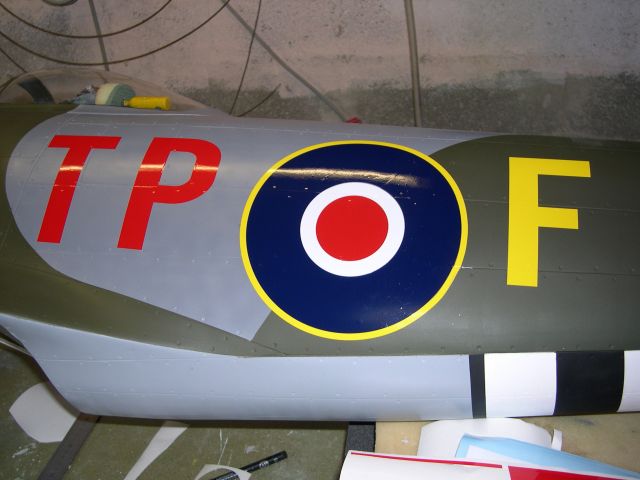

Typhoon 427

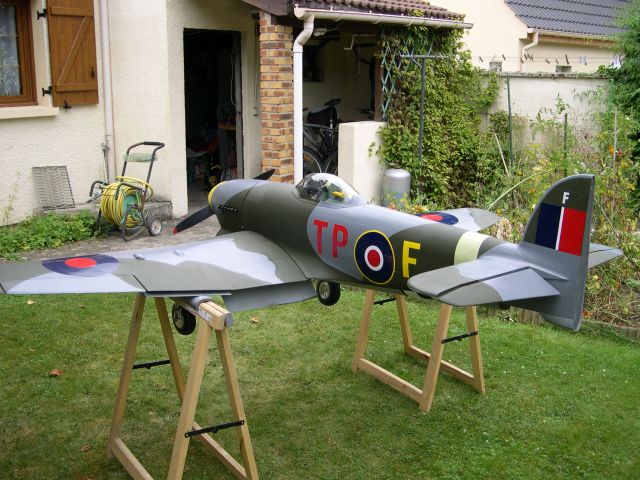

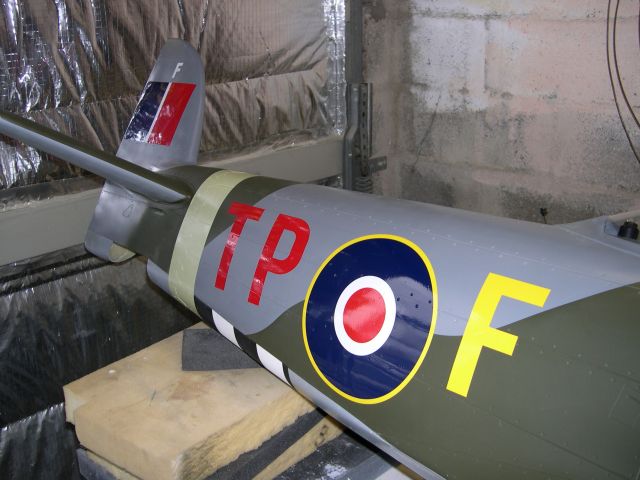

Et voilà pour le plaisir ! Photos 429 et 430 tout monté !! 431 de l'autre coté C'est tout pour aujourd'hui A bientôt [caption id="attachment_20254" align="alignnone" width="640'>Télécharger le PDF
Typhoon 429

[caption id="attachment_20255" align="alignnone" width="640'>Télécharger le PDF

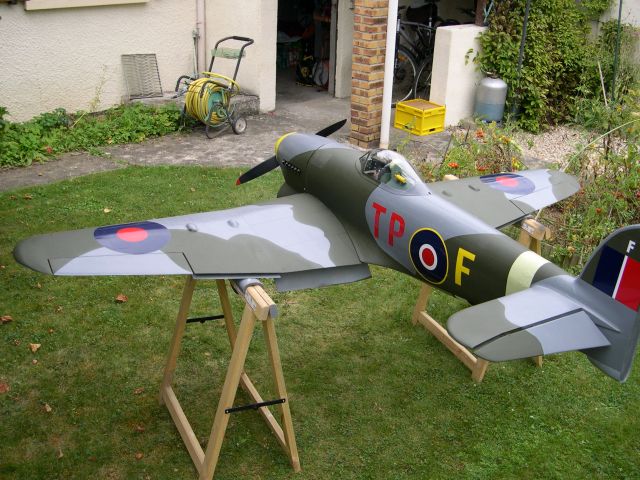

Typhoon 430

[caption id="attachment_20256" align="alignnone" width="640'>Télécharger le PDF
Typhoon 431

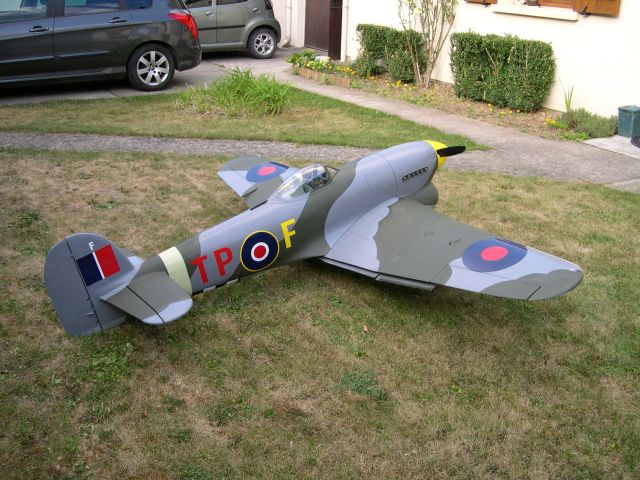

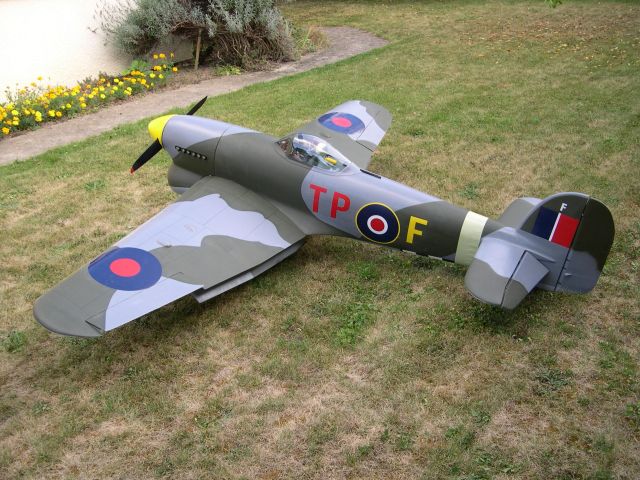

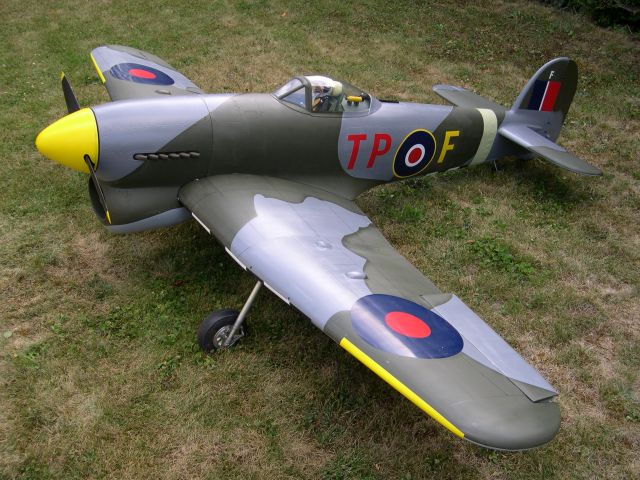

Travaux du dimanche Voilà le résultat photos 434, 437 et 438. [caption id="attachment_20257" align="alignnone" width="640'>Télécharger le PDF
Typhoon 434

[caption id="attachment_20258" align="alignnone" width="640'>Télécharger le PDF
Typhoon 437

[caption id="attachment_20259" align="alignnone" width="640'>Télécharger le PDF
Typhoon 438

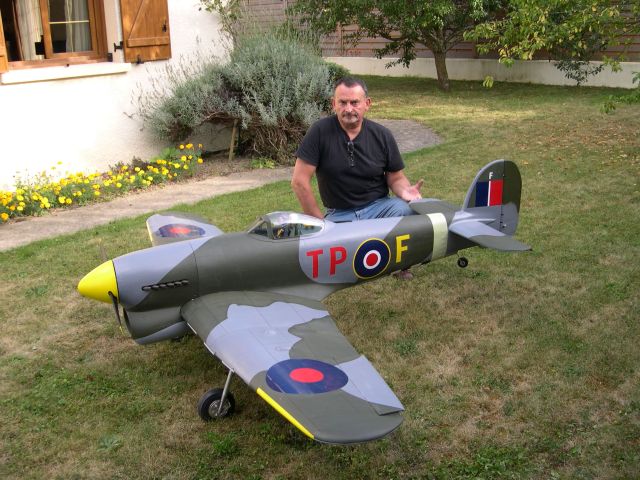

Voilà les amis, je vais arrêter de vous abreuver de photos (encore quelques une si j'ai le temps de faire le vieillissement). Sinon les prochaines photos seront EN VOL ! Le Typhoon sera présent en statique à Creully le week-end prochain (14 & 15/09/2013) lors des courses du PRGM. Je viens de le peser complet avec tous les accessoires hormis les prises de servos, 14Kg300 ! Reste le centrage à faire. Je vous dirai à ce moment là quel sera le verdict Salut à tous et portez vous bien ! [caption id="attachment_20260" align="alignnone" width="640'>Télécharger le PDF
Typhoon 439

[caption id="attachment_20261" align="alignnone" width="640'>Télécharger le PDF
Typhoon 441

Allez, un petit cadeau avec le tableau de bord du grandeur ! Salut les Amis, Je m'étais promis de ne plus envoyer de photos avant le 1er vol, mais là je suis obligé!! Je balance entre 2 sentiments: "ça aurai pu être pire" "merde fais chier d'embarquer autant de masse inutile" [caption id="attachment_20503" align="alignnone" width="640'>Télécharger le PDF
Typhoon 442

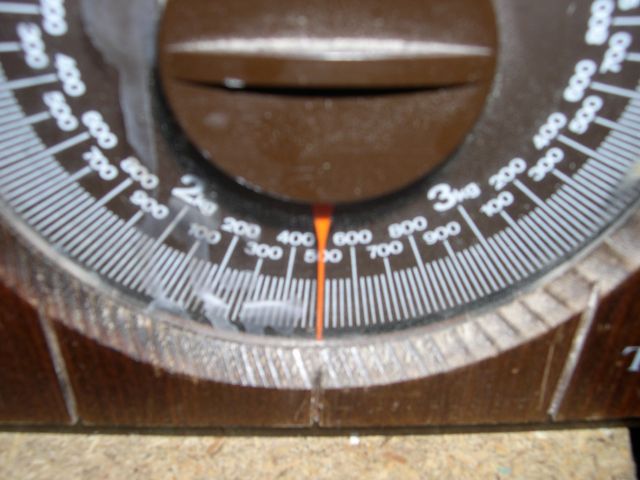

photo 442 si  si 2kg500 tout rond [caption id="attachment_20504" align="alignnone" width="640'>Télécharger le PDF
Typhoon 443

photo 443 on vois pas bien ! [caption id="attachment_20505" align="alignnone" width="640'>Télécharger le PDF
Typhoon 444

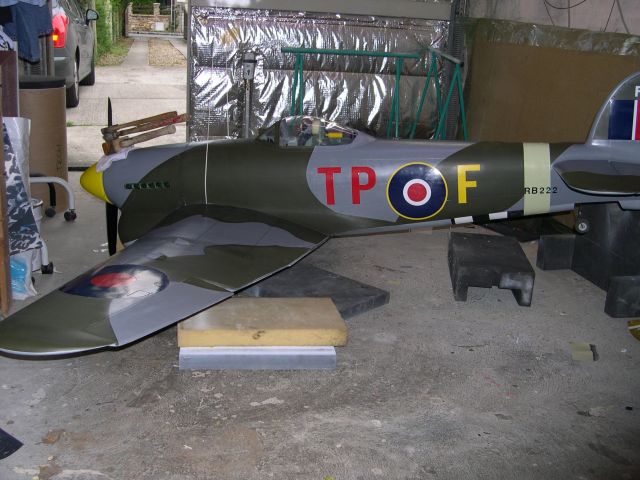

photos 444 voila il est en équilibre [caption id="attachment_20506" align="alignnone" width="640'>Télécharger le PDF
Typhoon 445

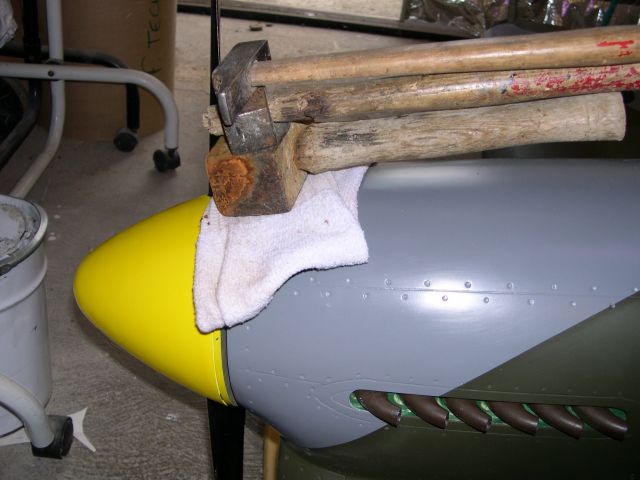

  photo 445 si j'avais un marteau !!! Donc si je résume :  14kg300 à vide + 2kg500 de masse additionnelle cela nous fait  16kg 800 comme mon Maître vénéré le dit: "petit scarabée(c'est moi) la masse c'est une chose mais la charge alaire en est une autre"!! donc acte: aile trapézoïdale corde emplanture                                               5.85 dm corde saumon                                                     2.80 dm envergure                                                          24.70 dm surface             5.85+2.80 x 24.7/2 soit 106.8275 dm2 charge alaire      16800/ 106.8275 = 157,26 grs/dcm2 Alors les Gars va falloir faire très très attention au poids à l'arrière,quand à moi je vais remettre mon ouvrage sur le métier pour y ajouter sous le capot une pompe à fumigène, 1 réservoir à pétrole , des équerres en acier à la place de celle en bois,  de plus gros AQ et le reste snif snif du plomb!!! Après ces quelques modifs , il me reste à ce jour à souder les prises de servos d'ailerons et de volets et à régler la radio et bon pour un 1er VOL A+ Bises --------------------------------------------------------------------------------------------------------------

Le 30 mars 2014

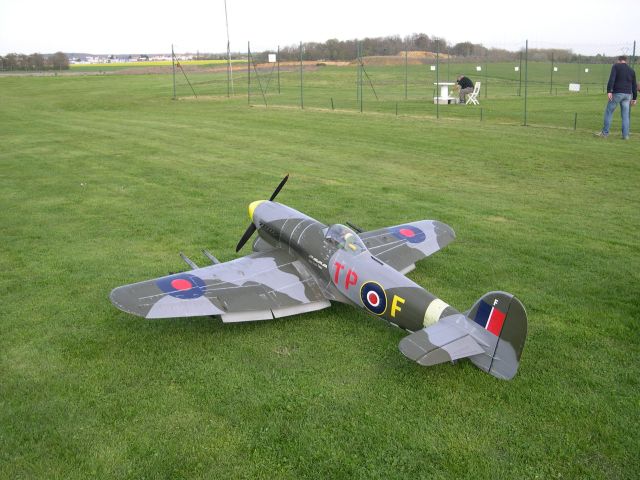

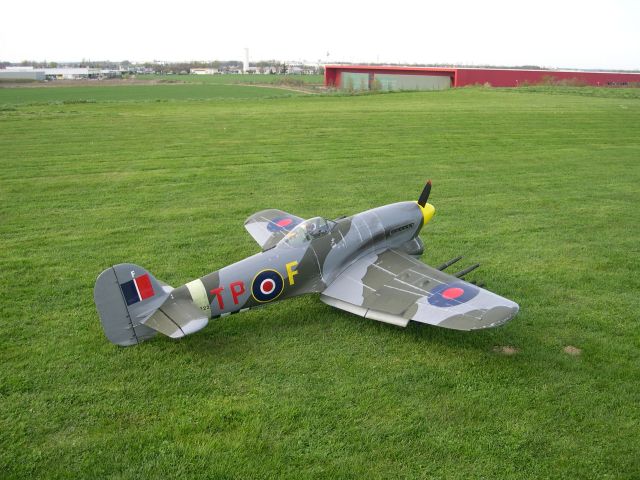

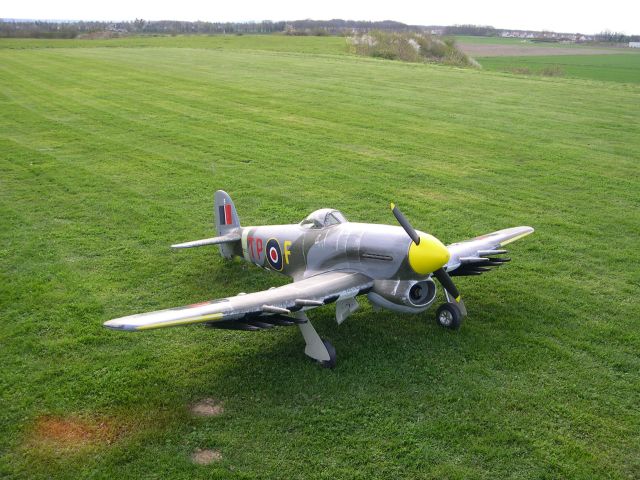

Salut les Amis ! Cet après midi, le TYPHOON était sur les pistes du Chouette Club pour une présentation à son pilote d'essais et une séance photos après vieillissement. 1er vol dans 2 à 3 semaines suivant météo et dispo pilote d'essais A bientôt Gilles A suivre... >>>>> Haut de page >>>>> Retour vers l'atelier de Gilles >>>>> Page d'accueil >>>>> Dernières mises à jour
