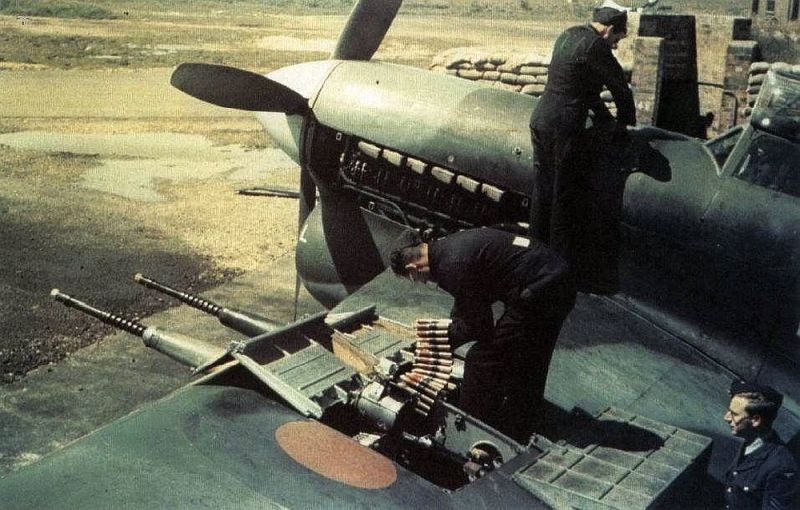

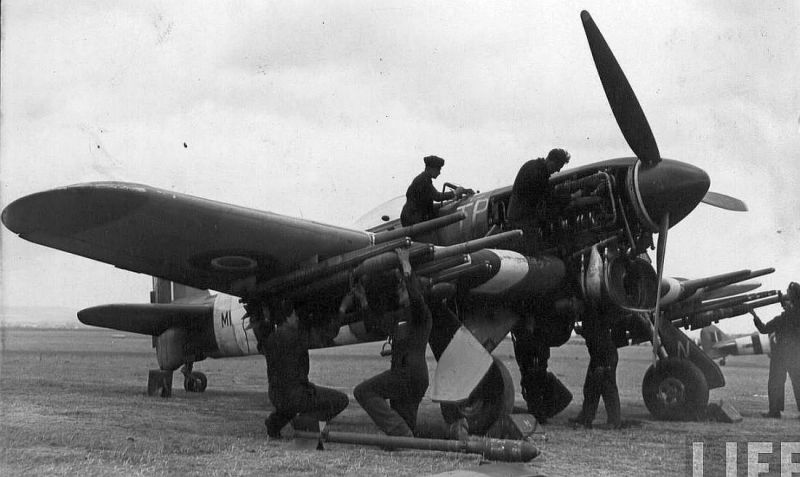

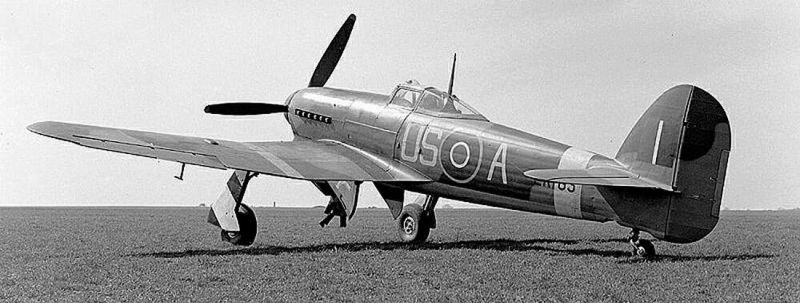

Hawker Typhoon by "Baudin Brothers Air Plane Compagny", 1 ère partie

[caption id="attachment_15317" align="alignleft" width="220'>Télécharger le PDF
Hawker Typhoon by Baudin Brothers Air Plane Compagnie 8 Hawker Typhoon by Baudin Brothers Air Plane Compagnie

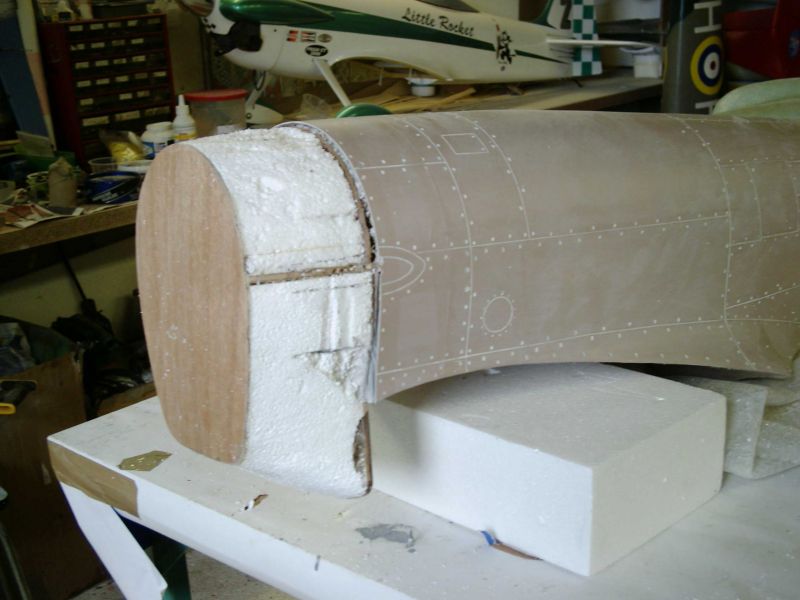

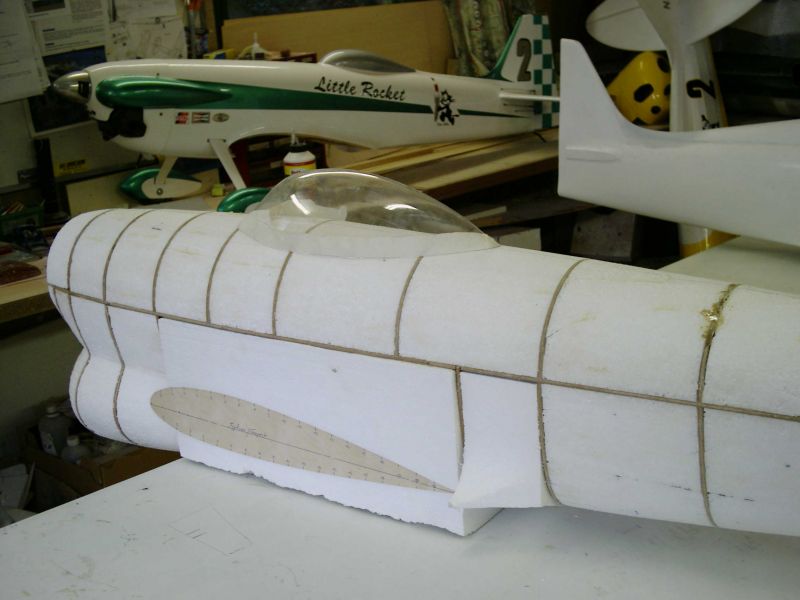

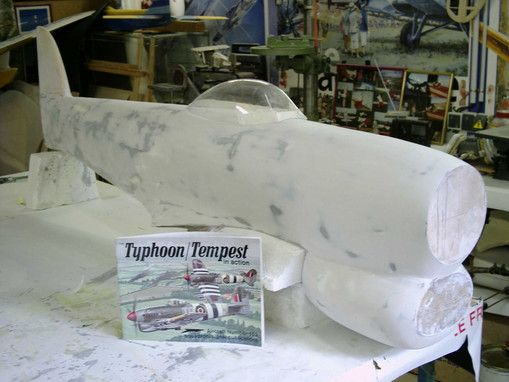

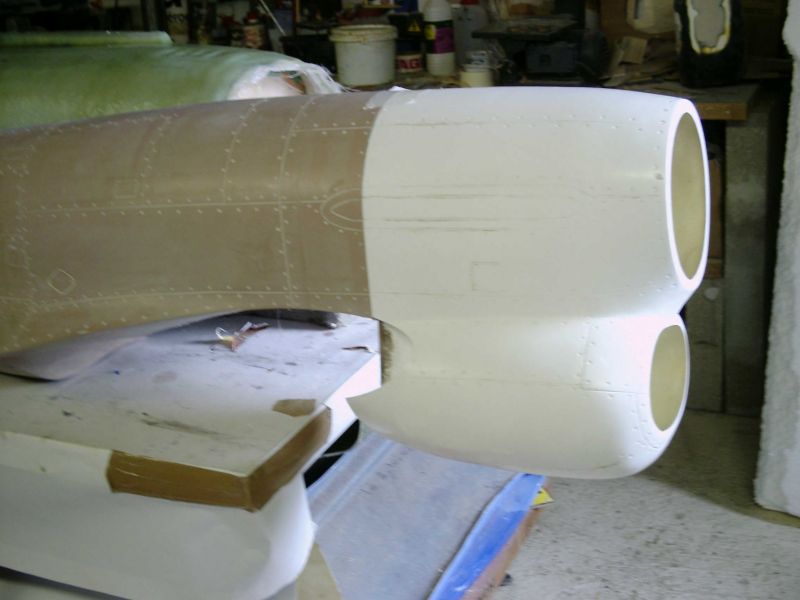

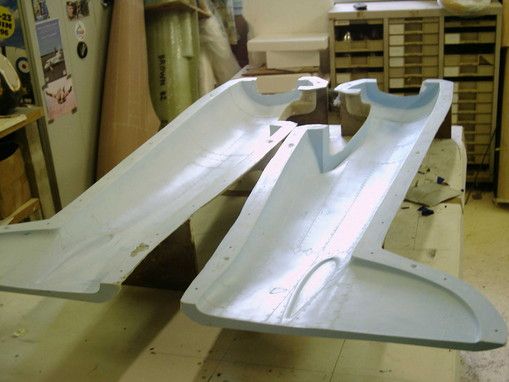

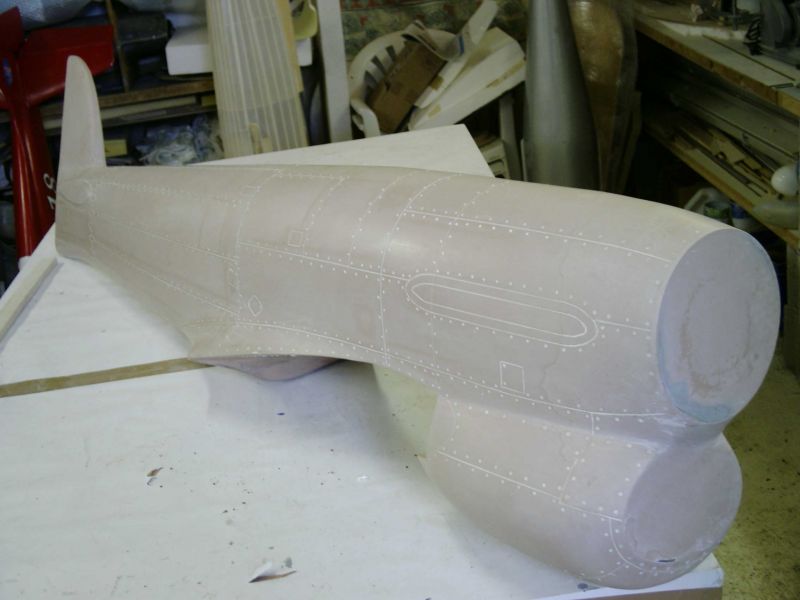

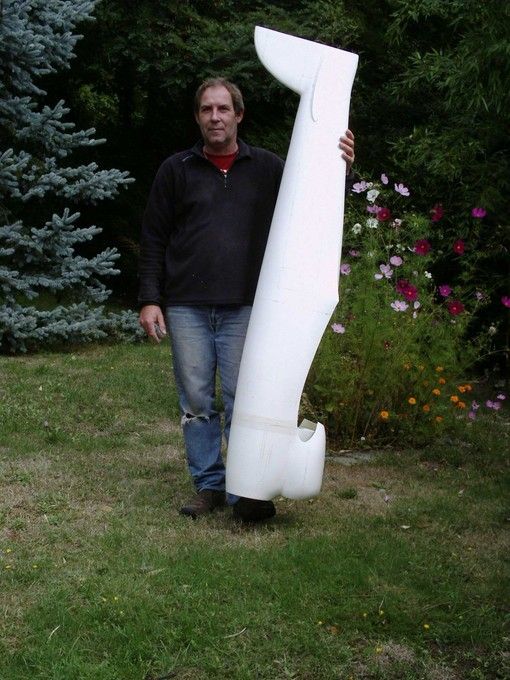

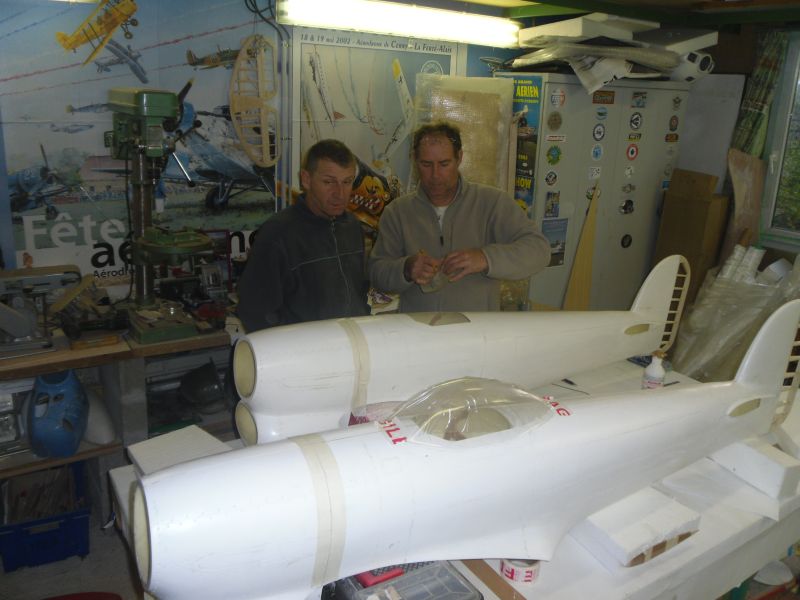

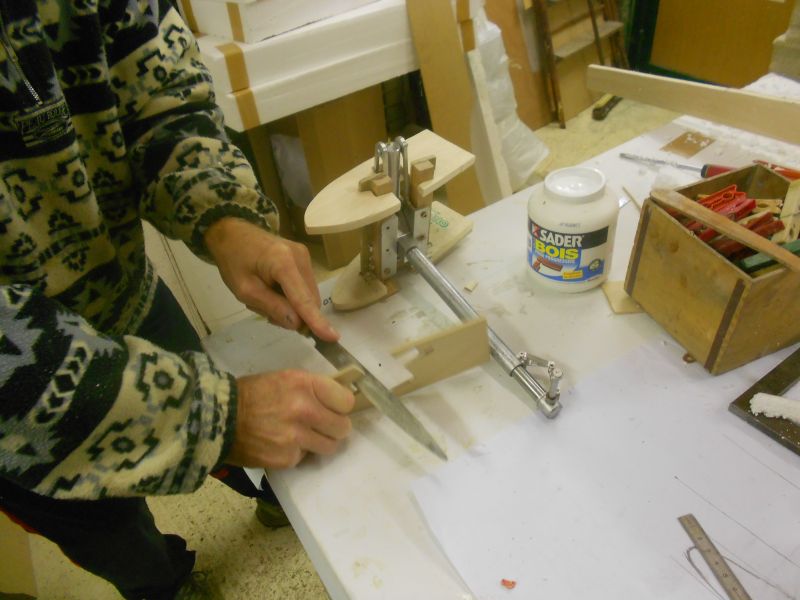

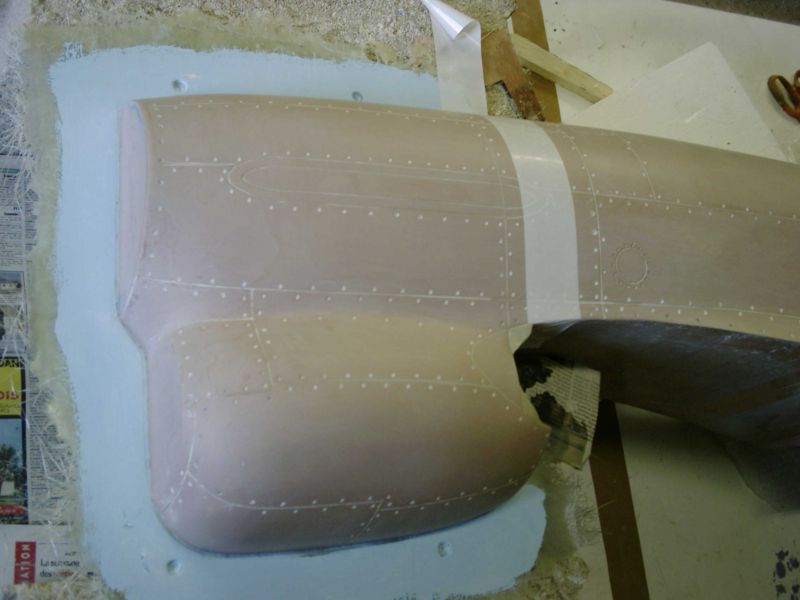

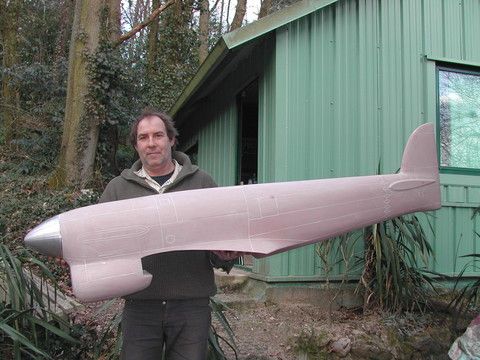

Salut les amis , les  "BAUDIN Brothers Air Plane Compagny"  vous présentent quelques images des premiers coups de cutter et de poncette  sur le projet des Typhoons  ; Echelle 1/5 soit 2,55m

A très bientot Bye

Franck et Patrick

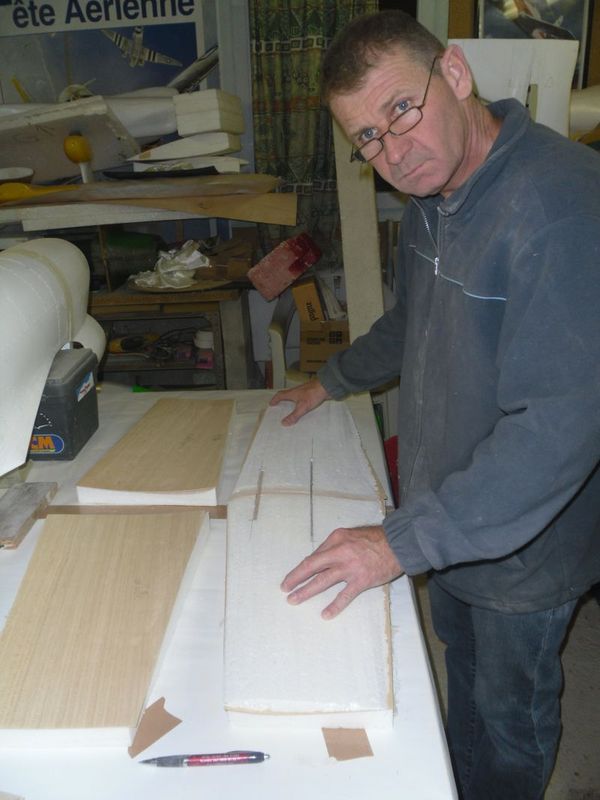

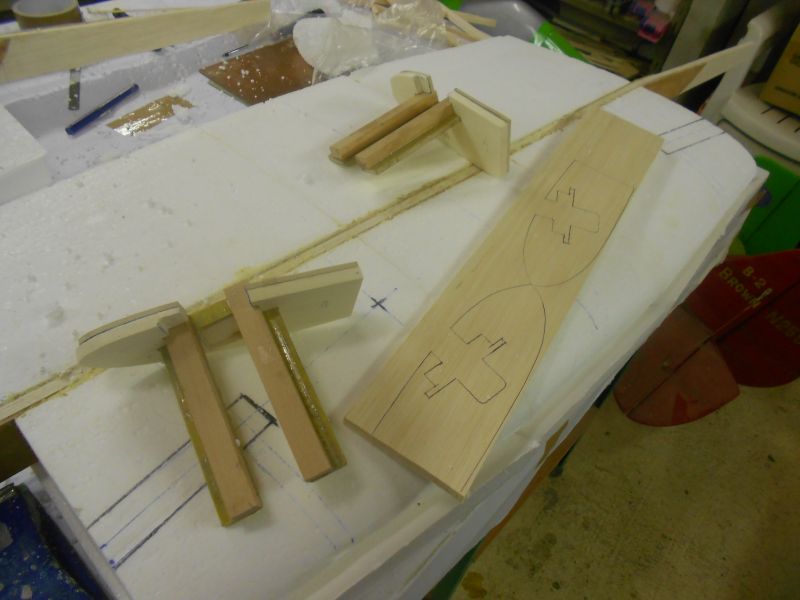

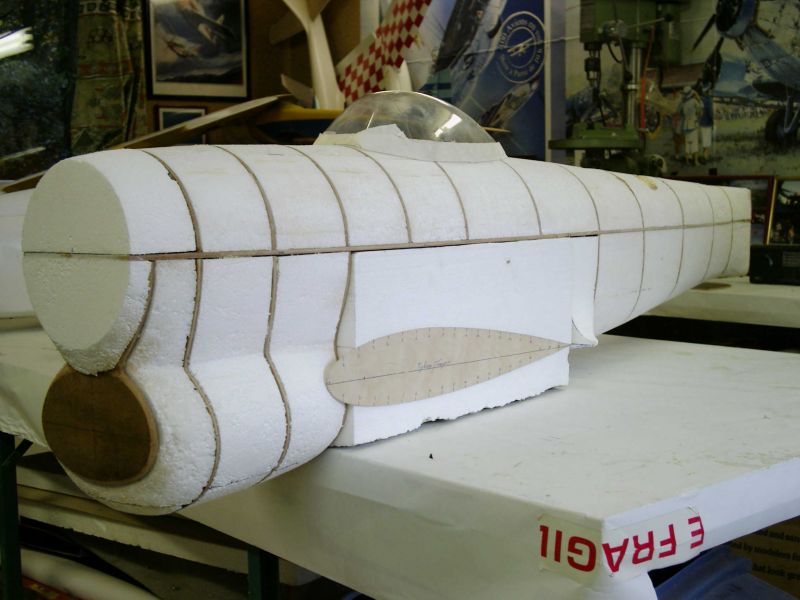

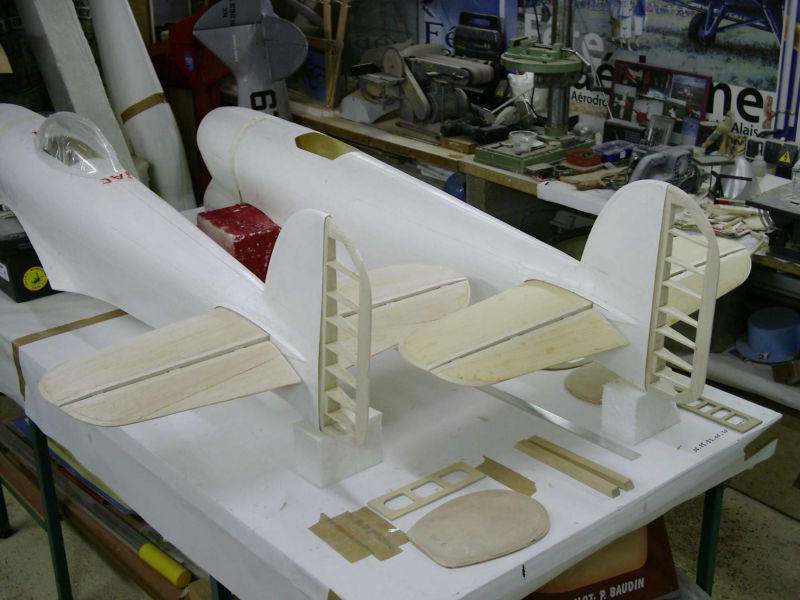

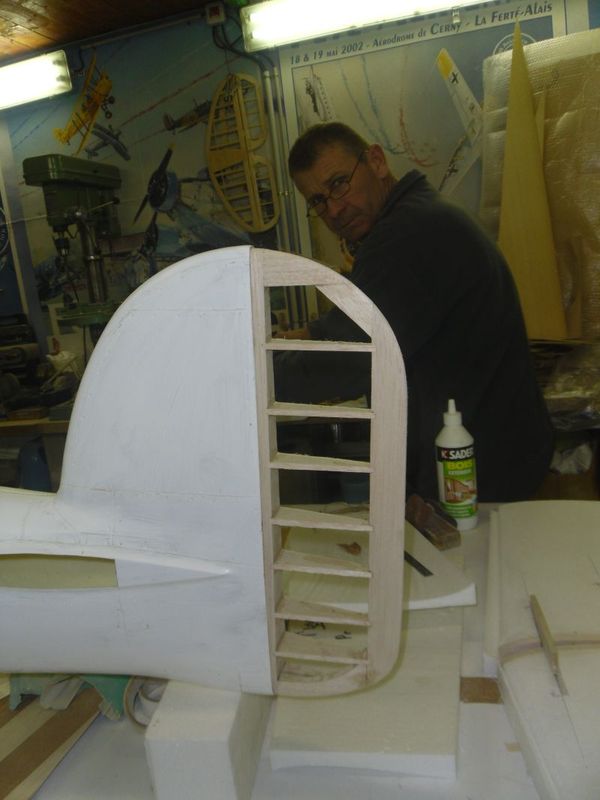

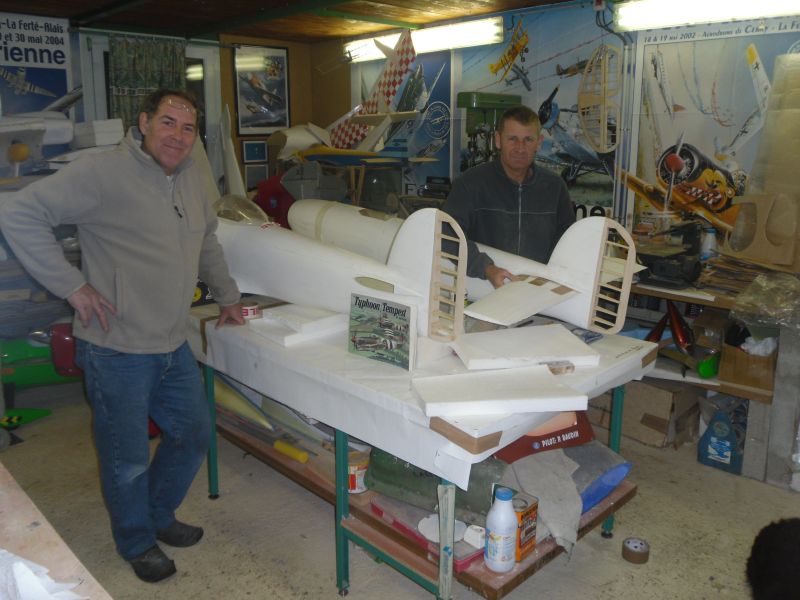

Les stabilots sont en cours de finitions. Franck a choisi coffrage samba et moi balsa , les 2 seuls et uniques couples intérieurs sont faits et en attente de collage ainsi que la traverse de fixation d'aile
Franck a commandé sa bulle "bulle" du P47 version 2 ;00m  Montmarty "chez  AEROKIT
nous chassons le poids de tout les cotés , on verra bien au final ...
Prochaines photos la semaine prochaine
A+  Patrick

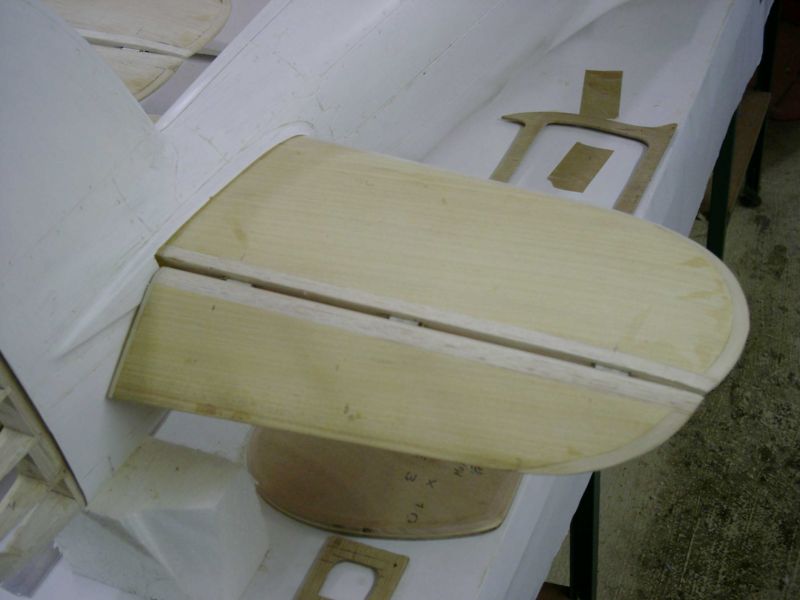

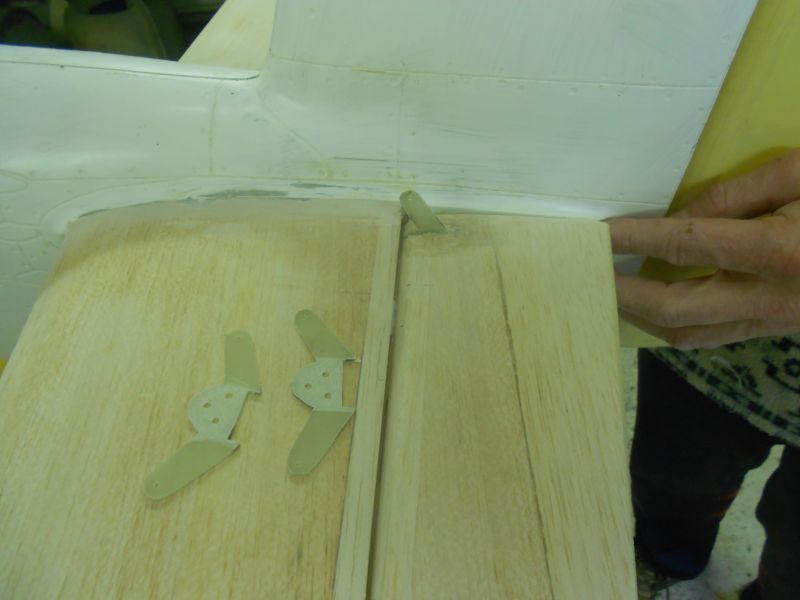

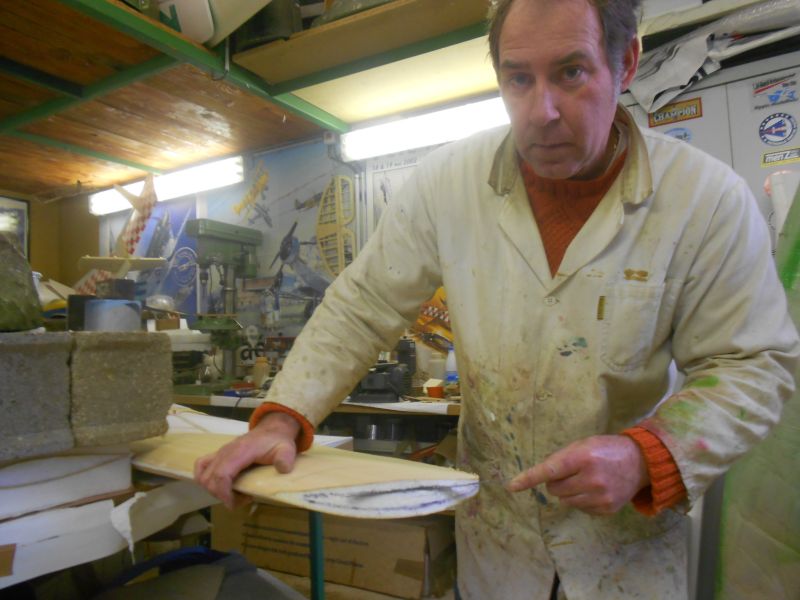

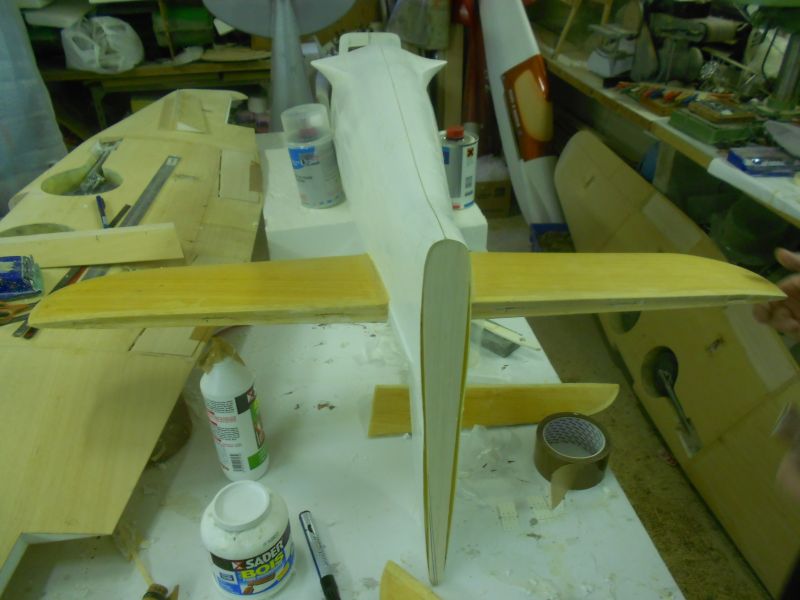

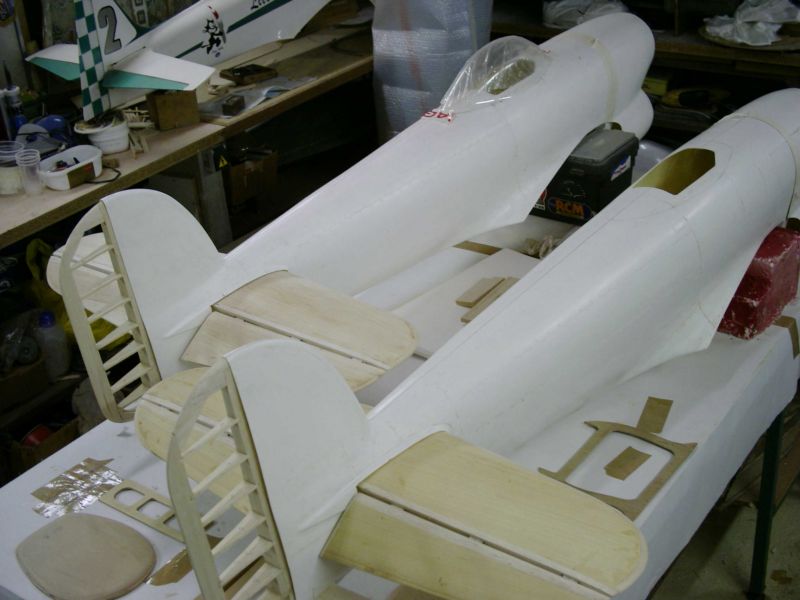

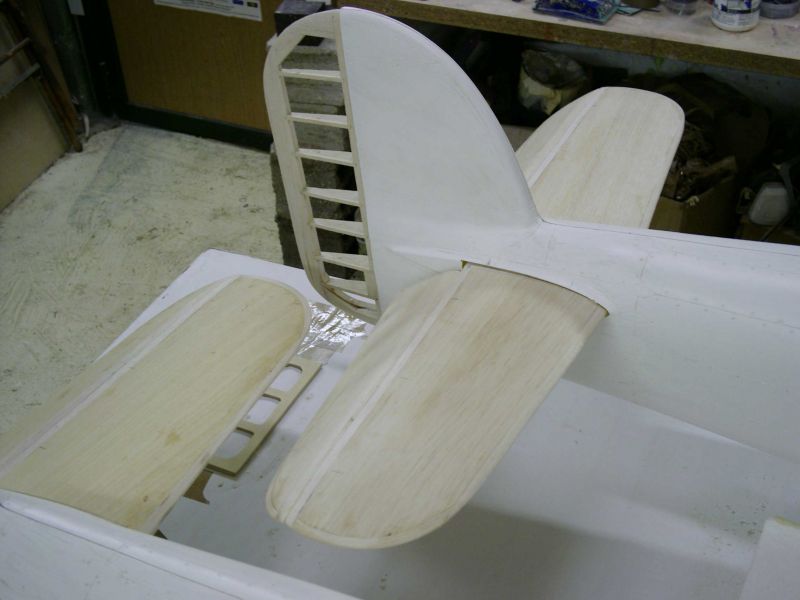

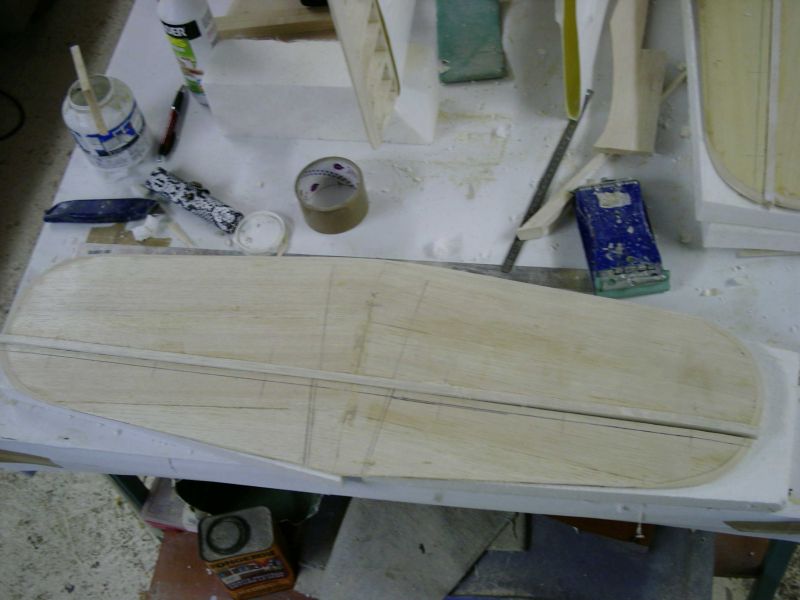

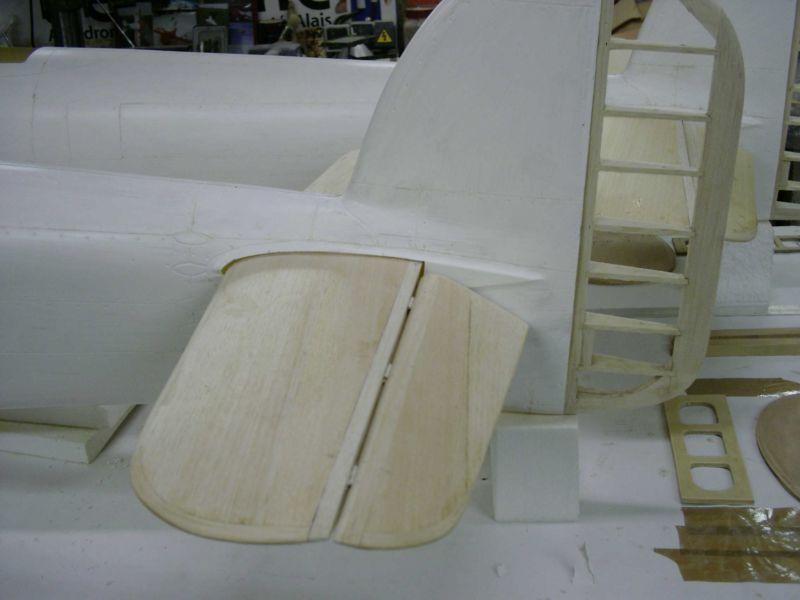

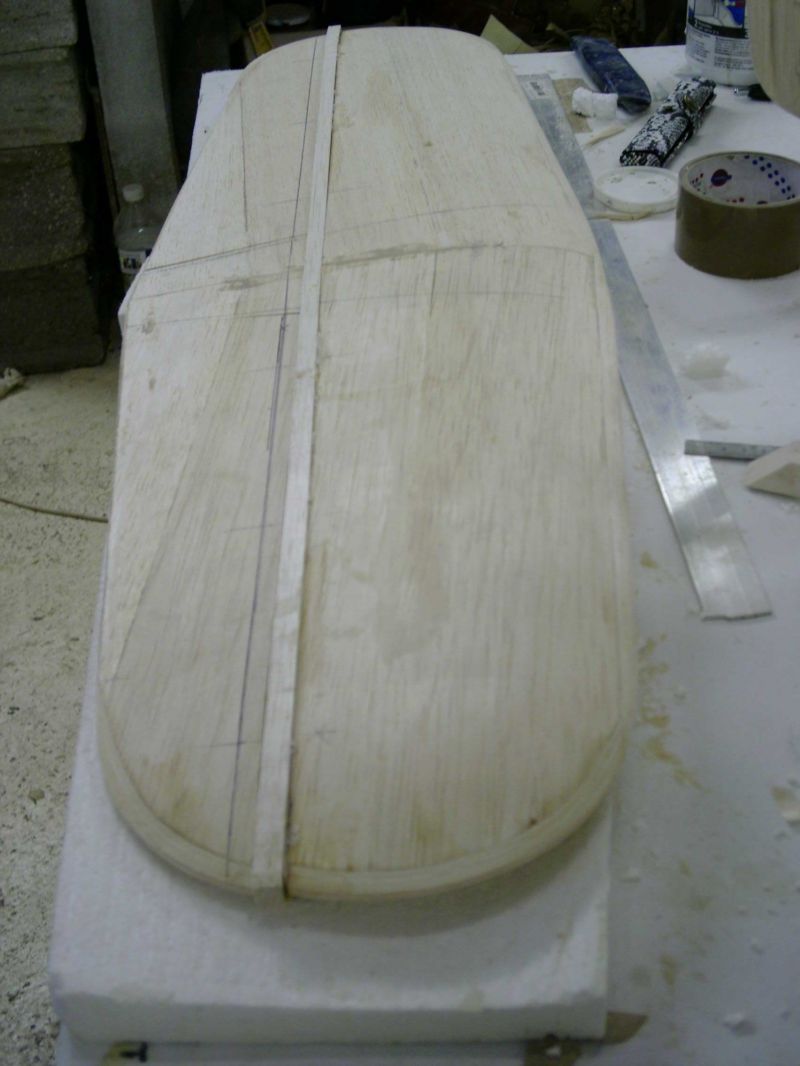

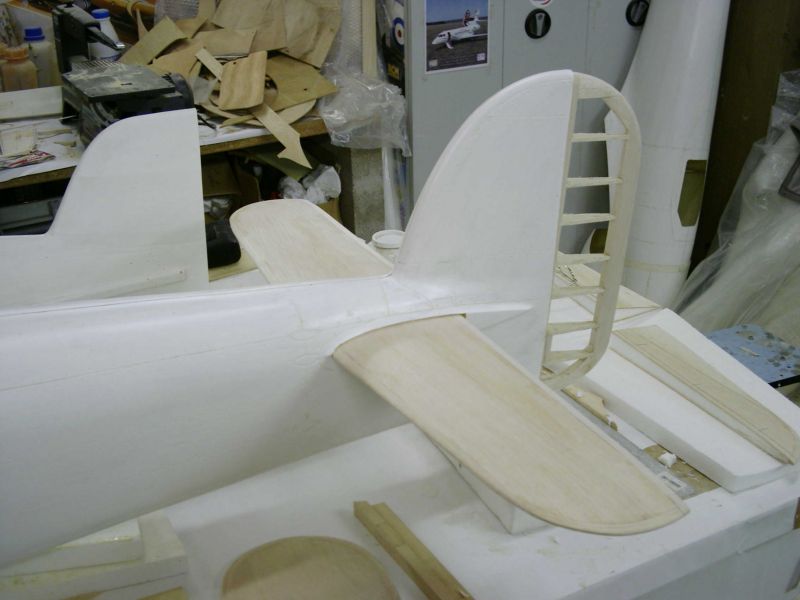

Voici les stabilos terminés, il ne reste plus que la pose des guignols fabriqués en époxy.
Prochaine étape, collage des couples dans le fuselage....
A Bientôt   Bye   Patrick et Franck

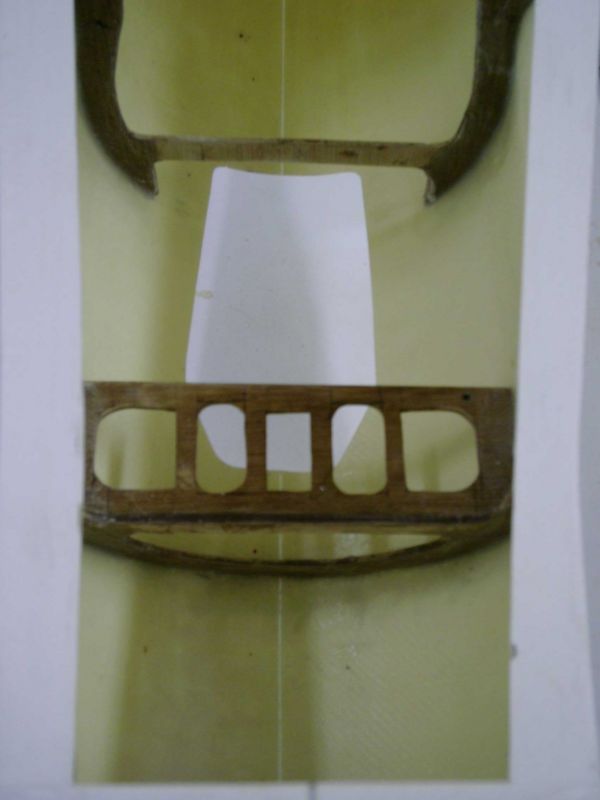

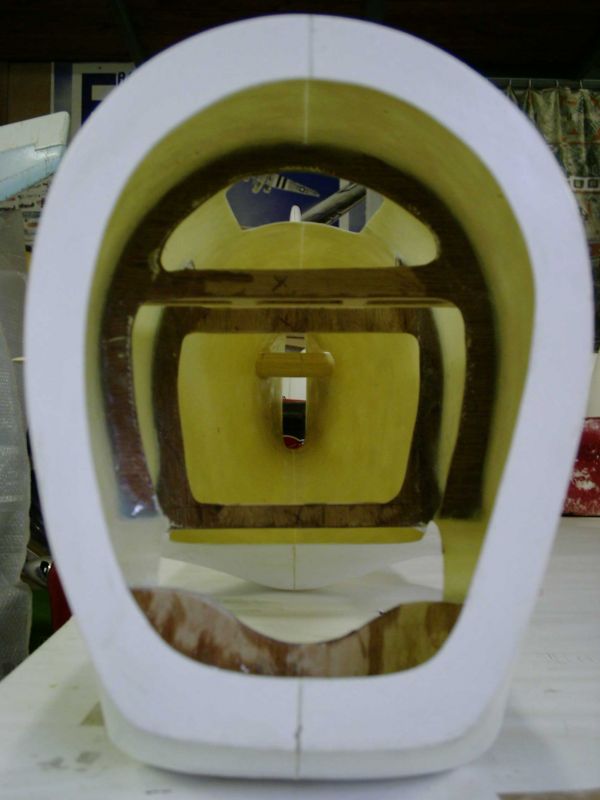

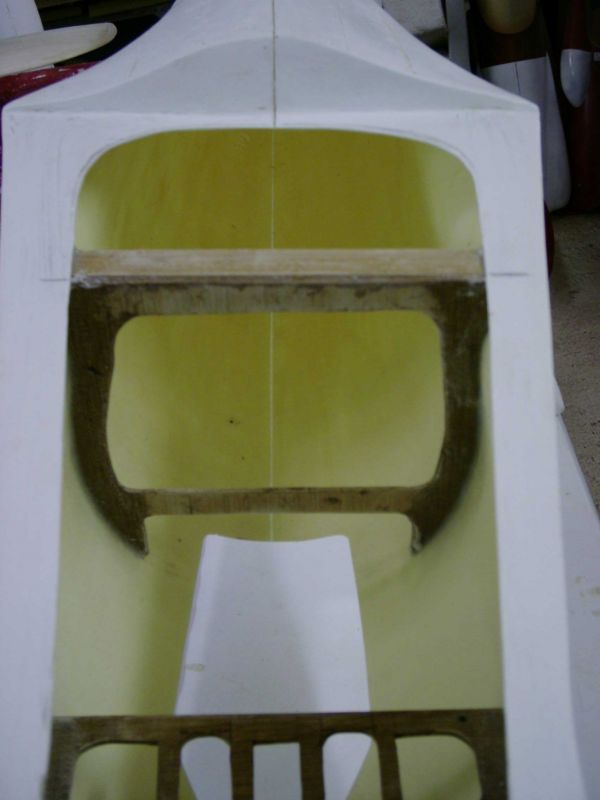

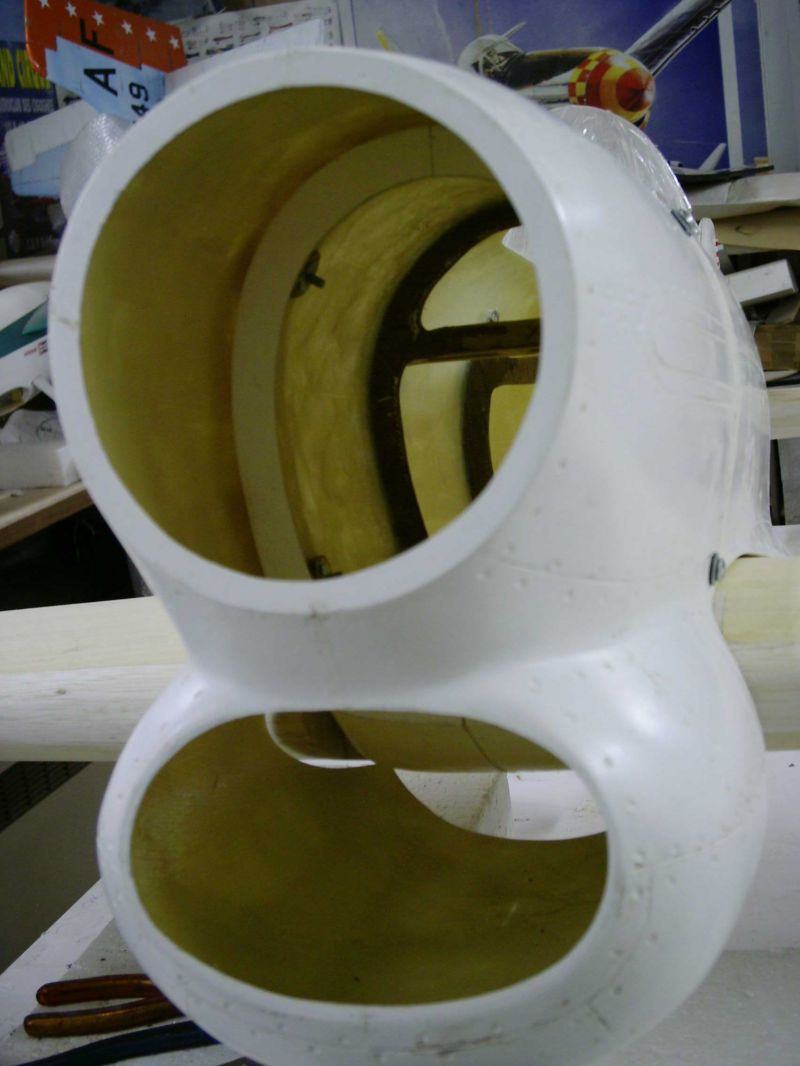

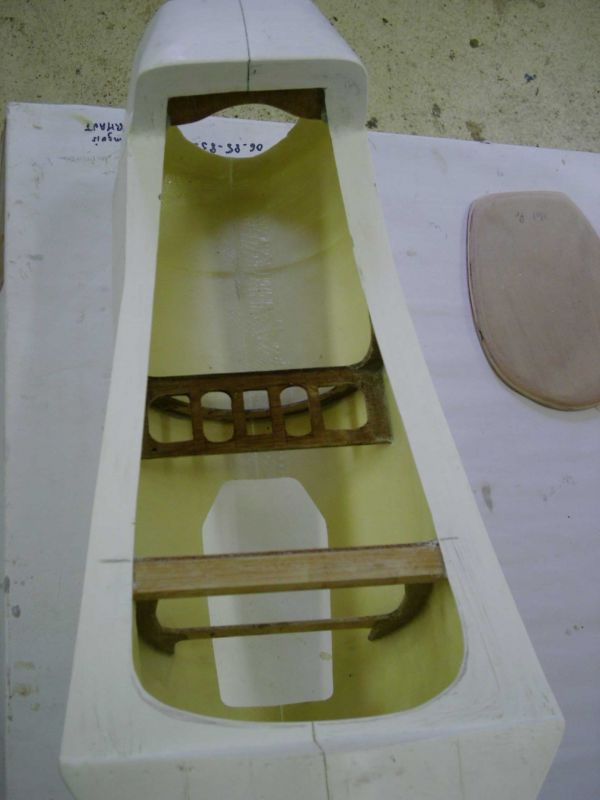

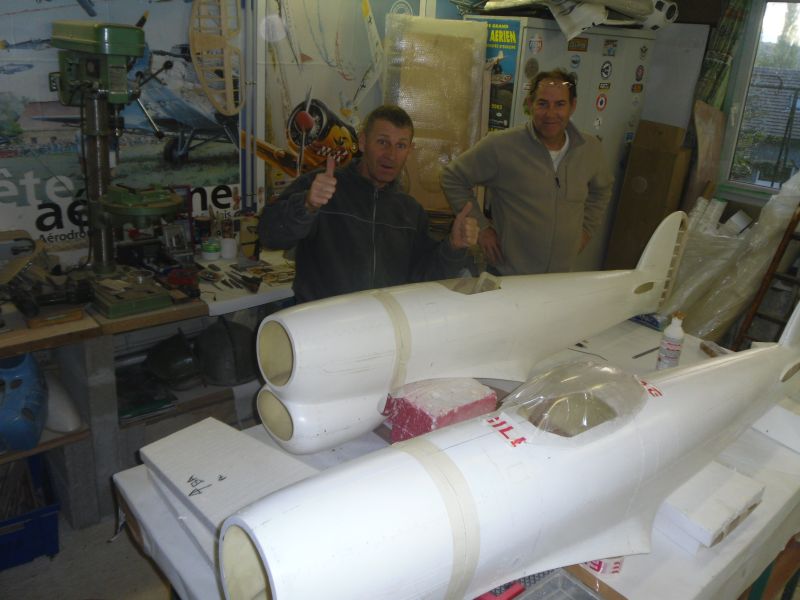

Collage des 2 couples interieurs, traverse de fixation d'aile et platine support de servos de profondeur et dérive. Rien que cela, "le fuselage est super rigide" Il ne reste plus que la platine support de réservoir / accus /  électrovanne du train a fixer à l'avant et faire l 'habillage du cockpit en balsa.
A+  Patrick
Salut les Amis !

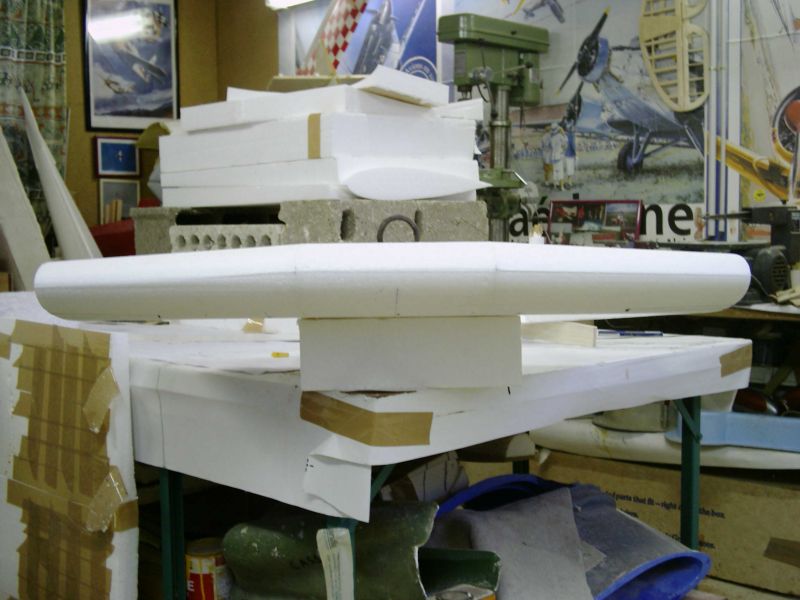

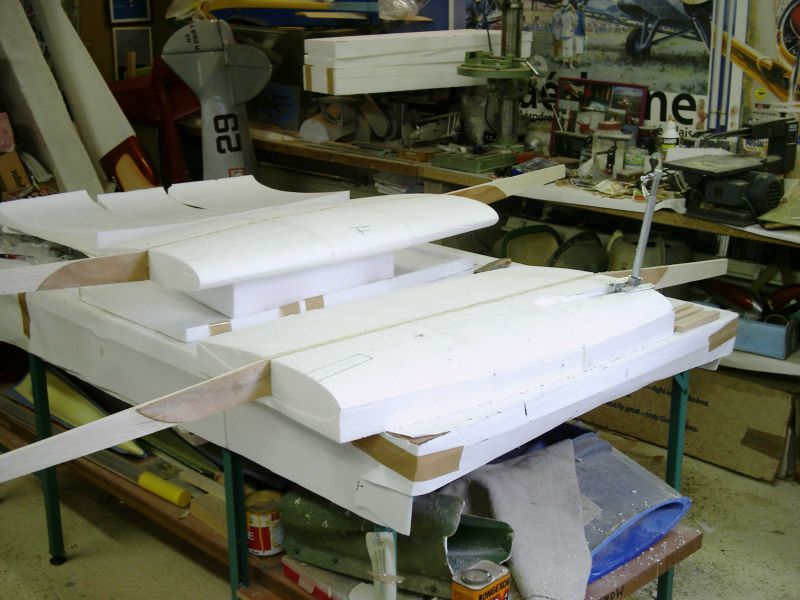

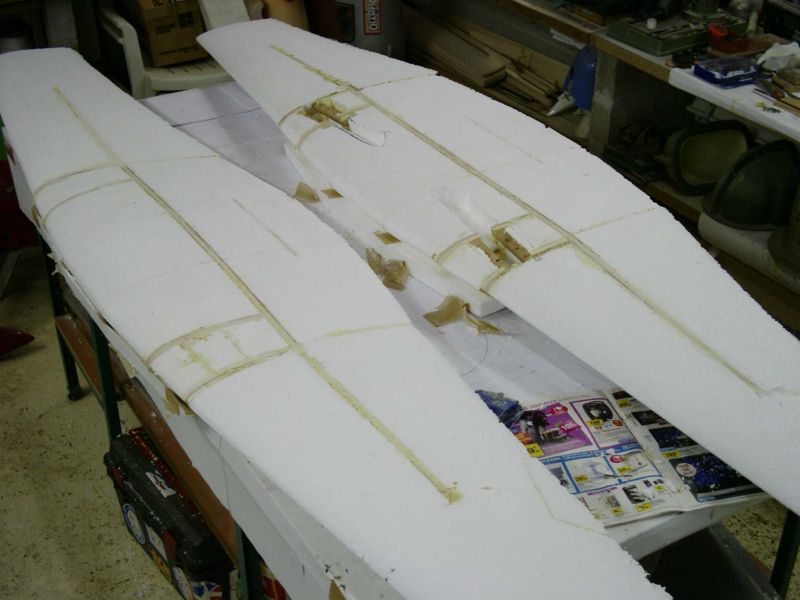

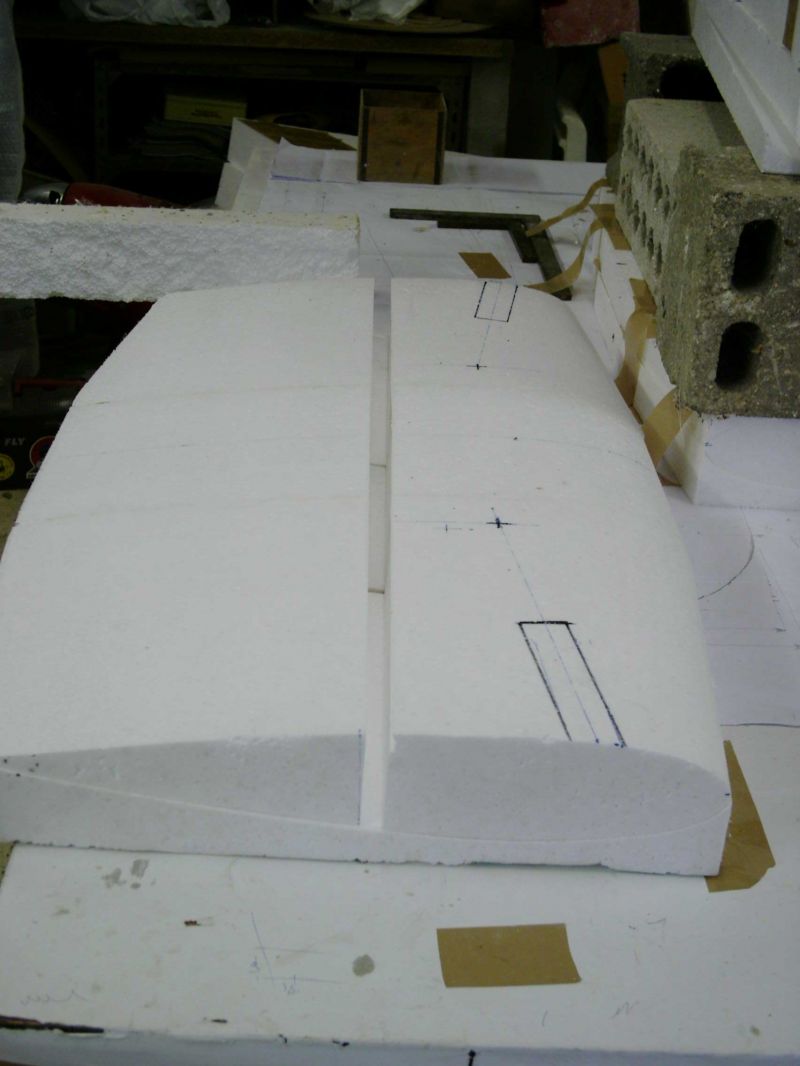

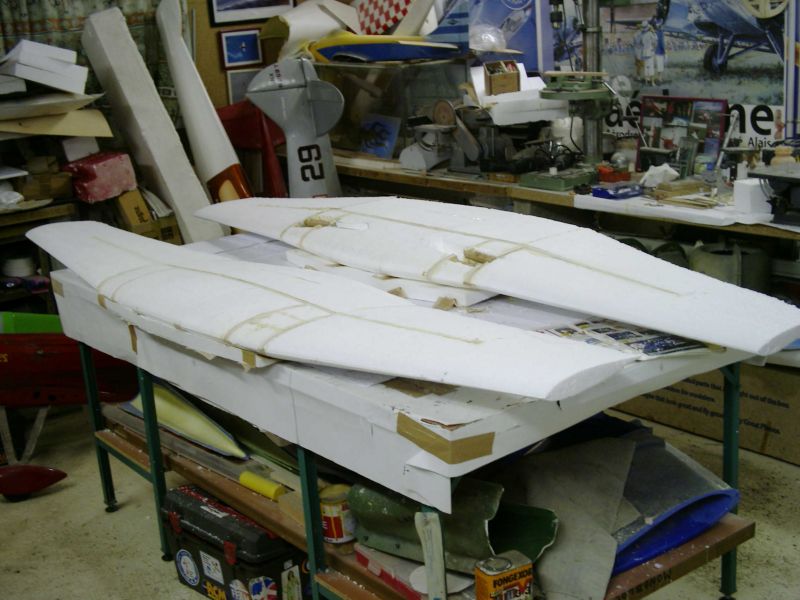

Après 7 heures de découpe le week end dernier des noyaux d'ailes  " 3 ailes complètes " sont enfin  prêtes.

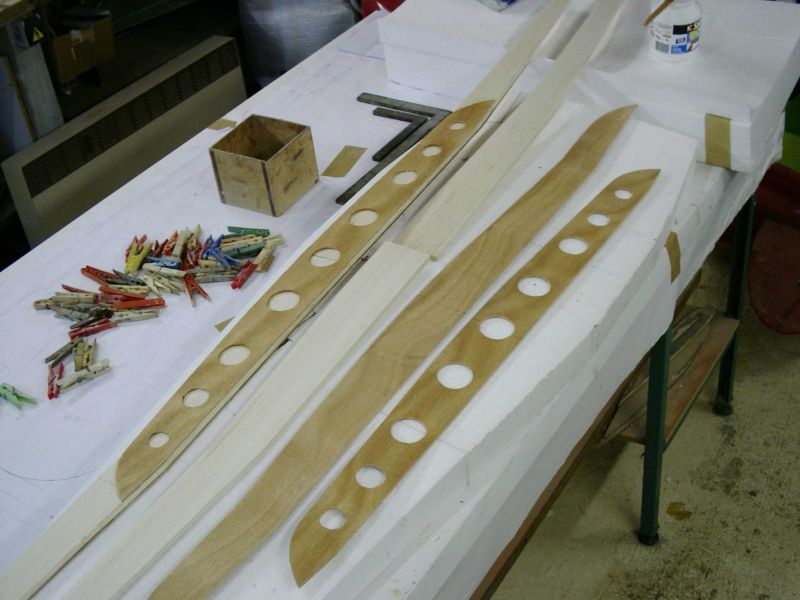

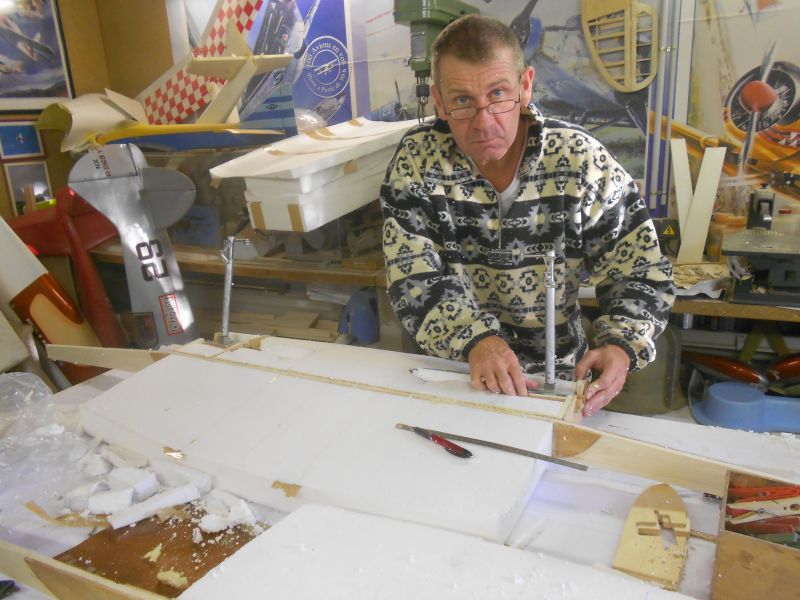

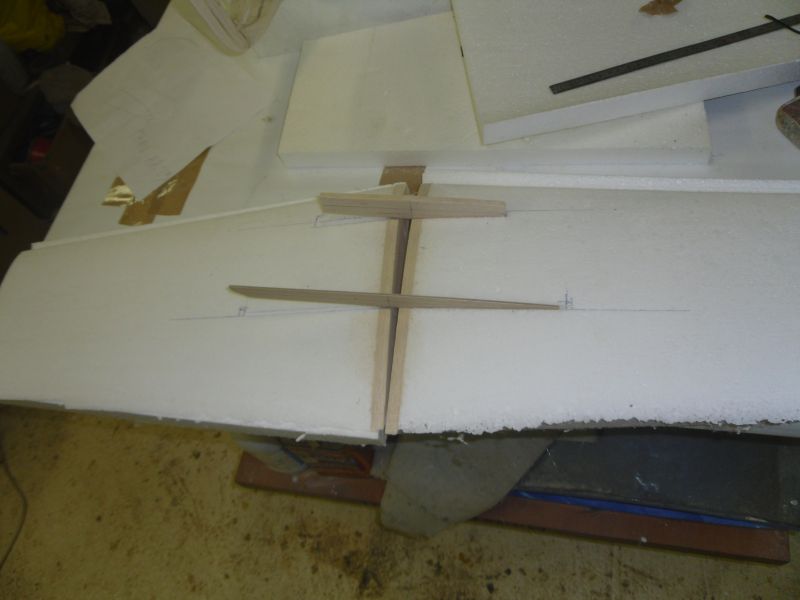

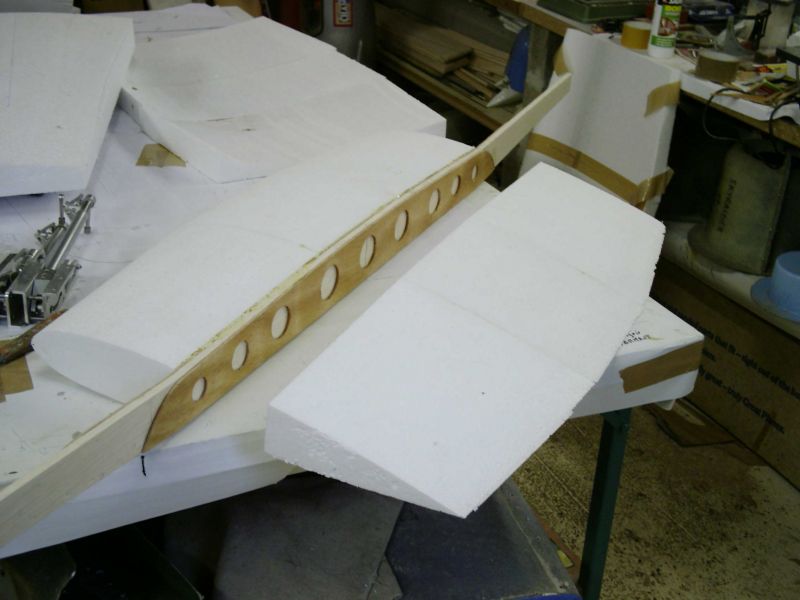

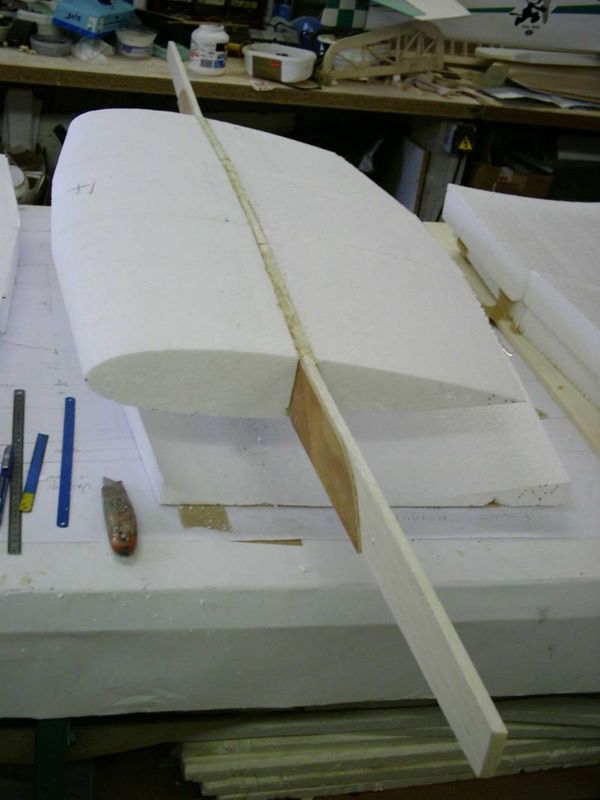

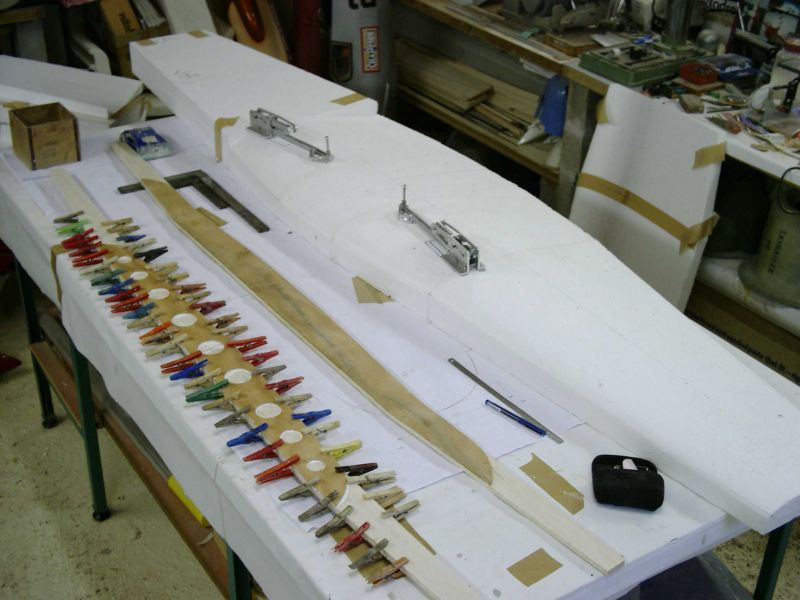

Découpe des clés d'ailes en balsa  100/10 pris en sandwich. A l'avant, par une clé en CTP standard  de 3 mm
et à l'arrière, idem, plus courte et ajourée.  Soit au final 390 grs pour la  fabrication  complète de la clé d'aile .
L'aile sera donc d'un seul morceau  2,50 m (non démontable) afin de gagner un maximum de poids.

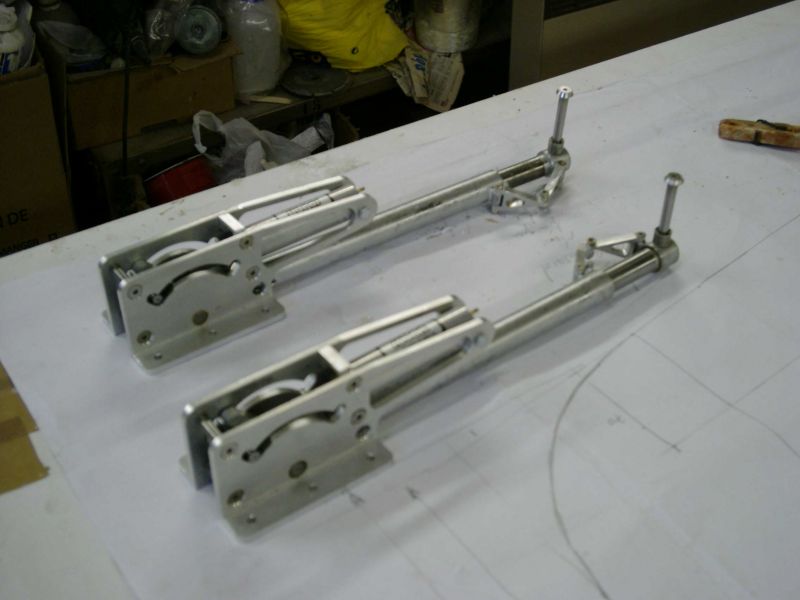

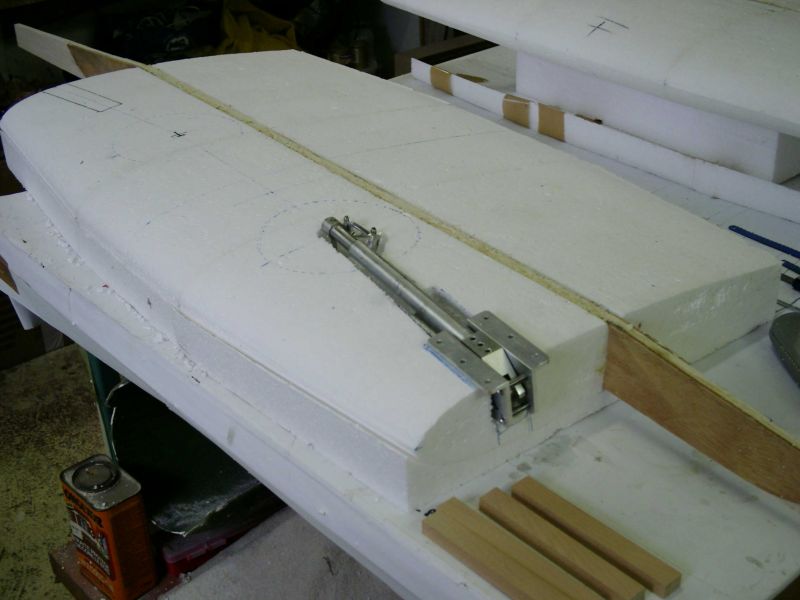

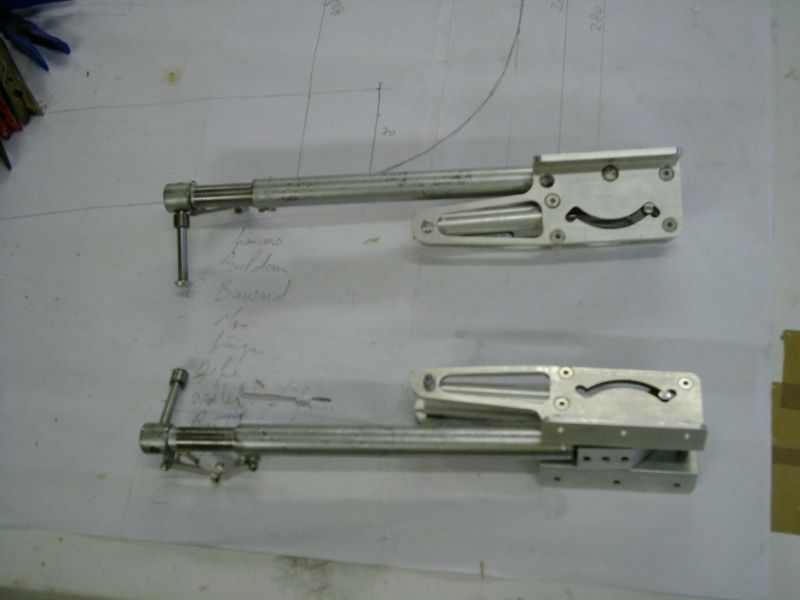

L'angle de fixation du train  d'atterrissage est légèrement modifié
Càpermet  de placer la clé d'aile pratiquement dans le milieu de l'aile.
A très bientôt   pour la suite ........bye
Patrick et Franck

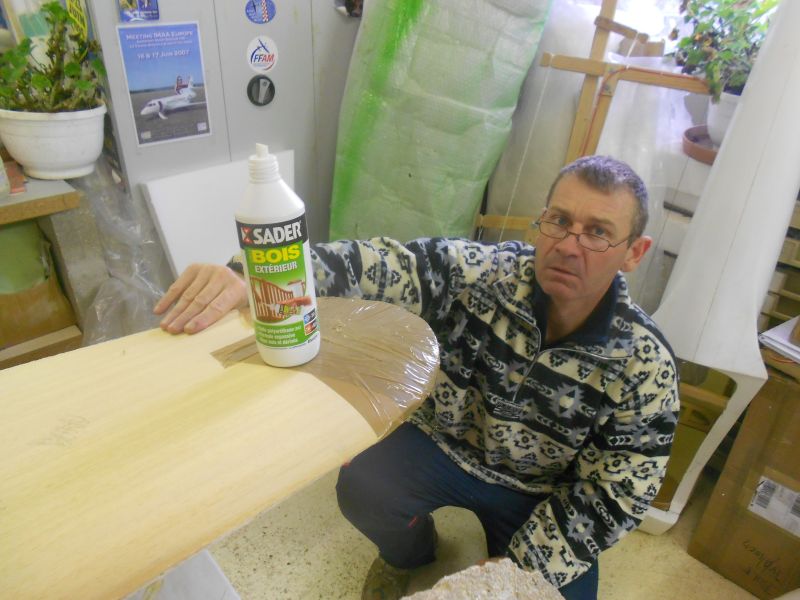

Voici la clé d'aile collée sur partie centrale.
Prochaine étape  délicate : "pas le droit à l'erreur " conception et mise en place de l'armature de fixation du train d'atterissage.
A+  Patrick

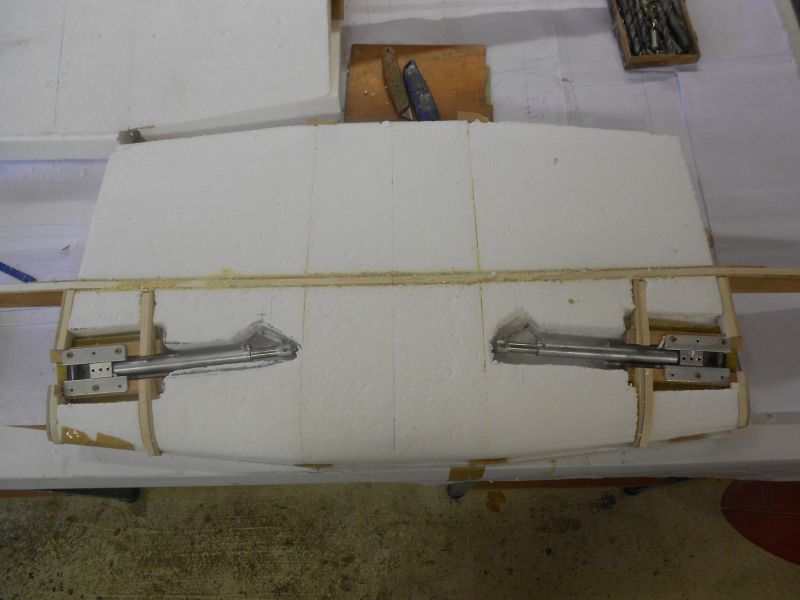

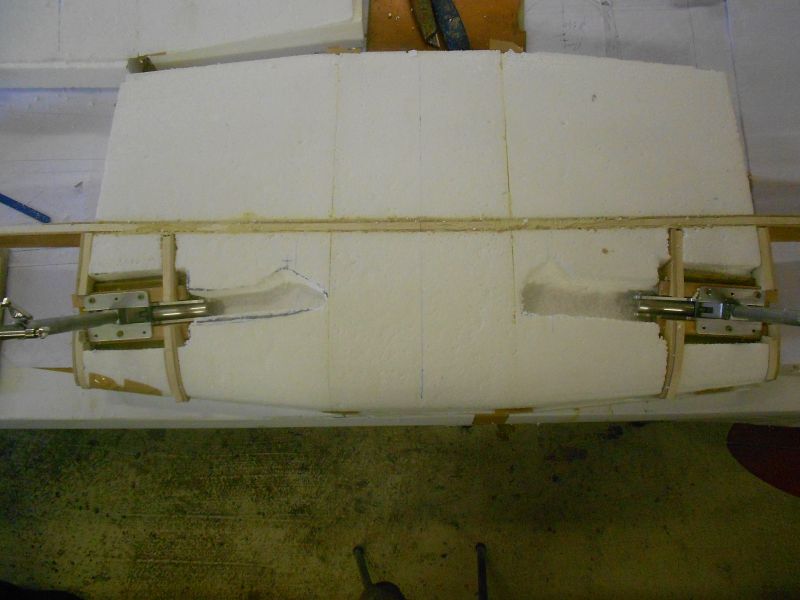

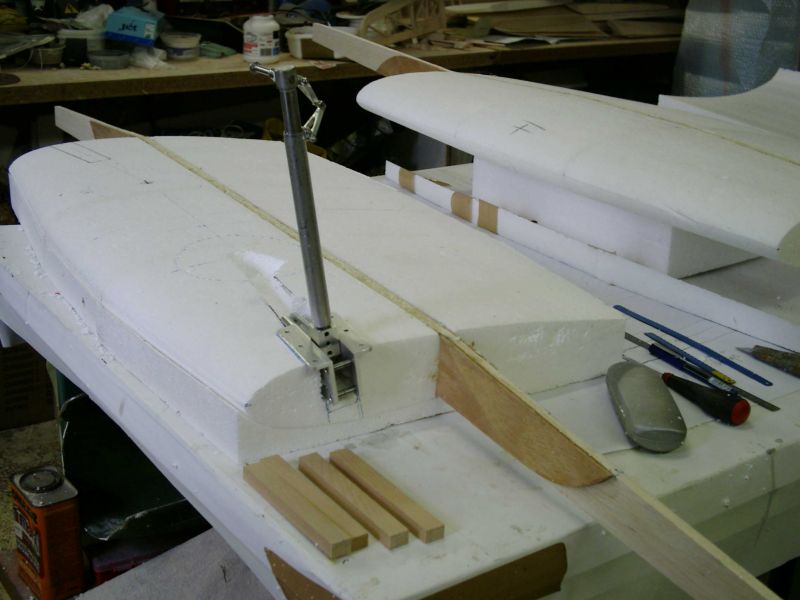

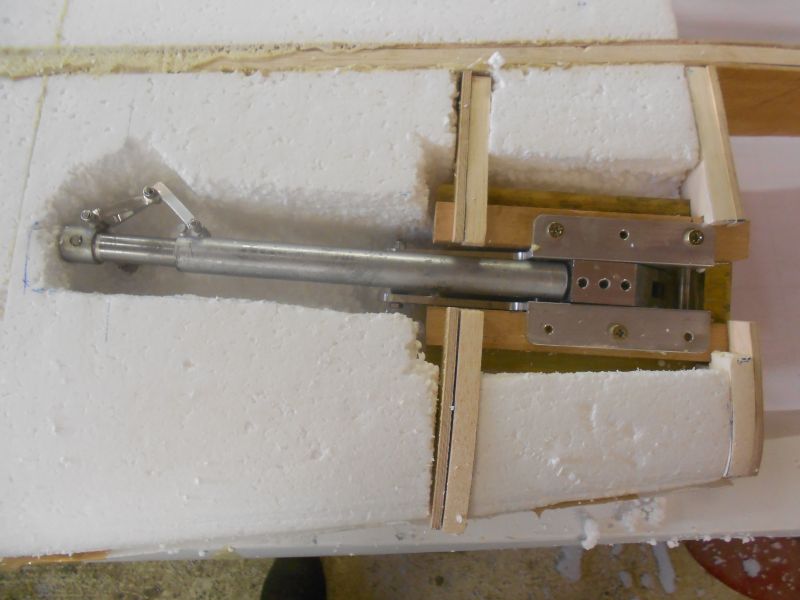

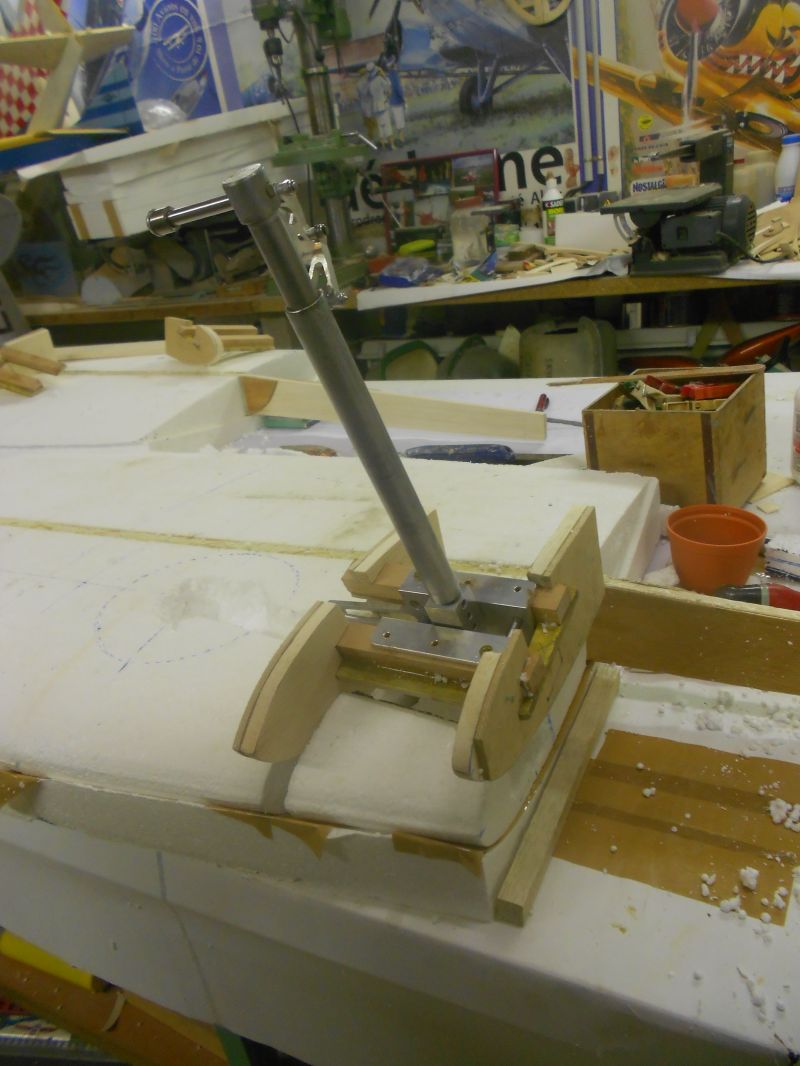

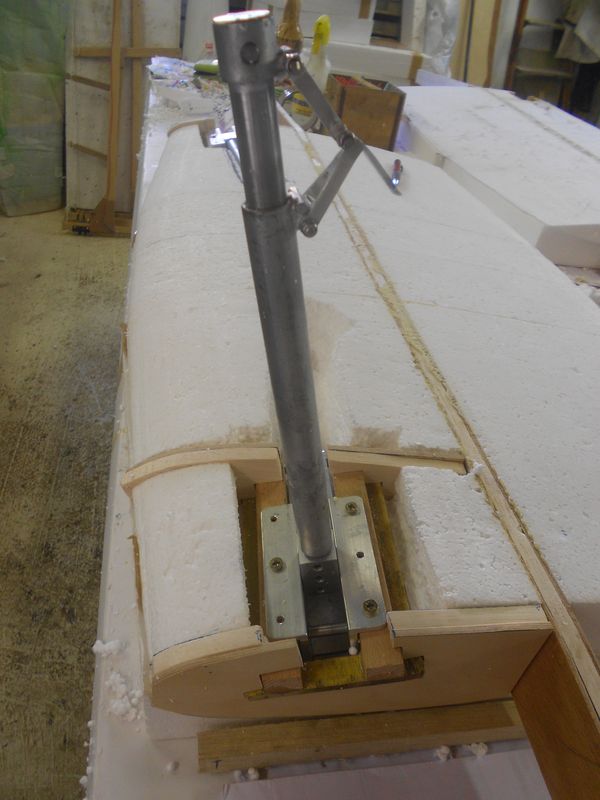

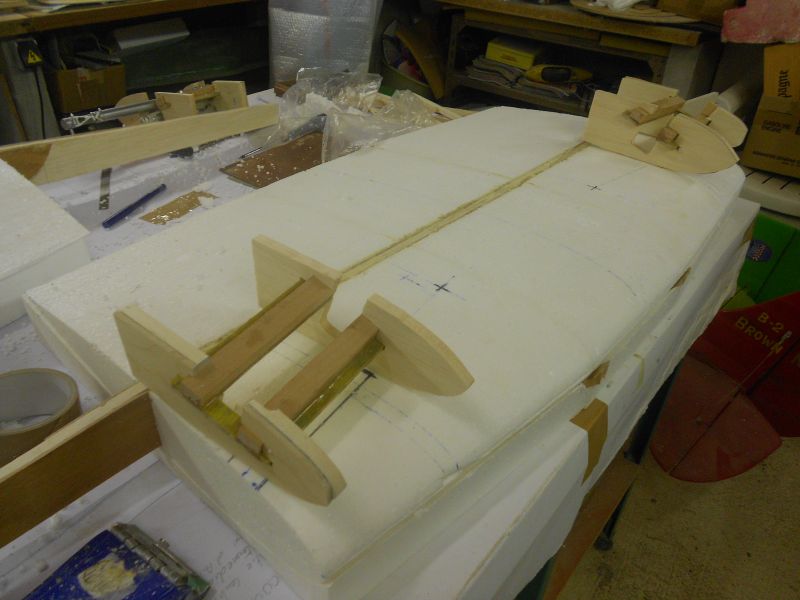

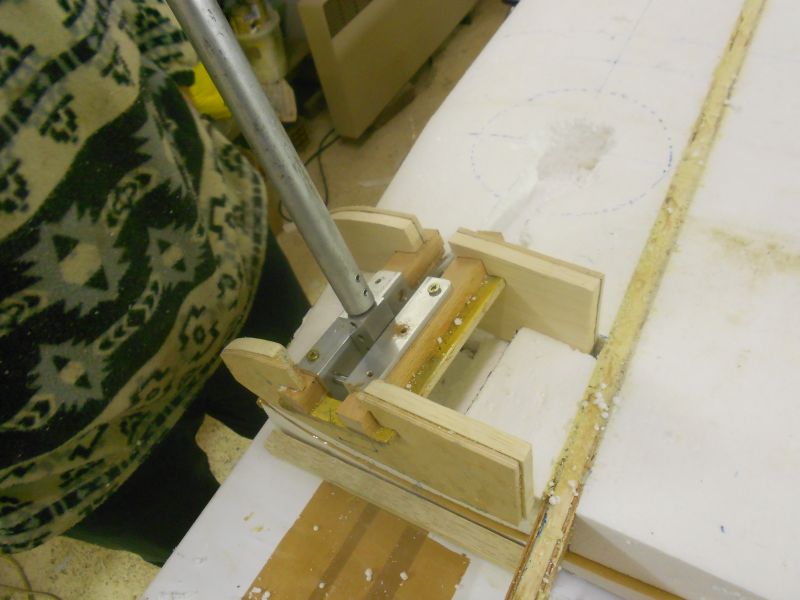

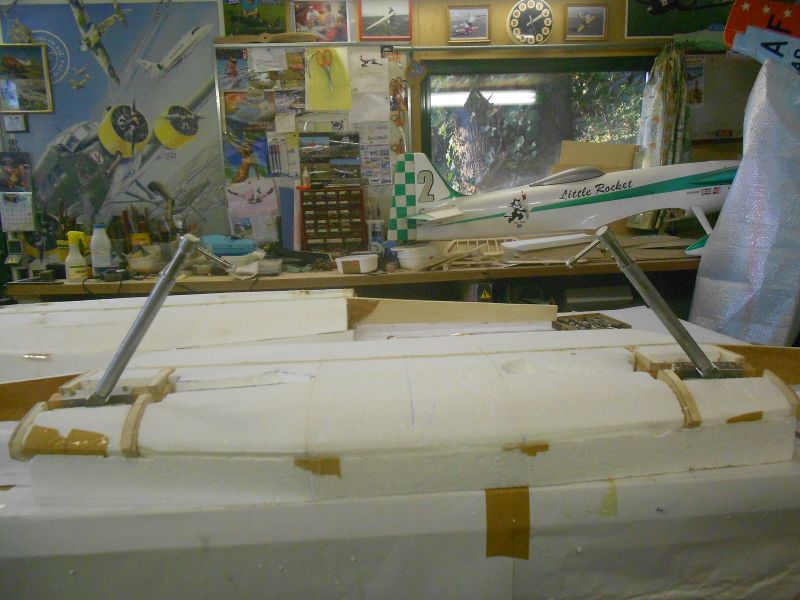

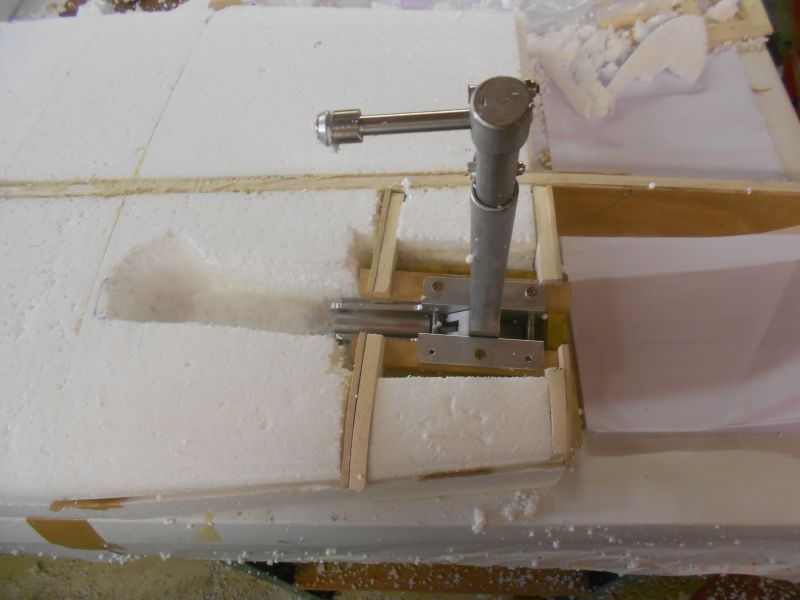

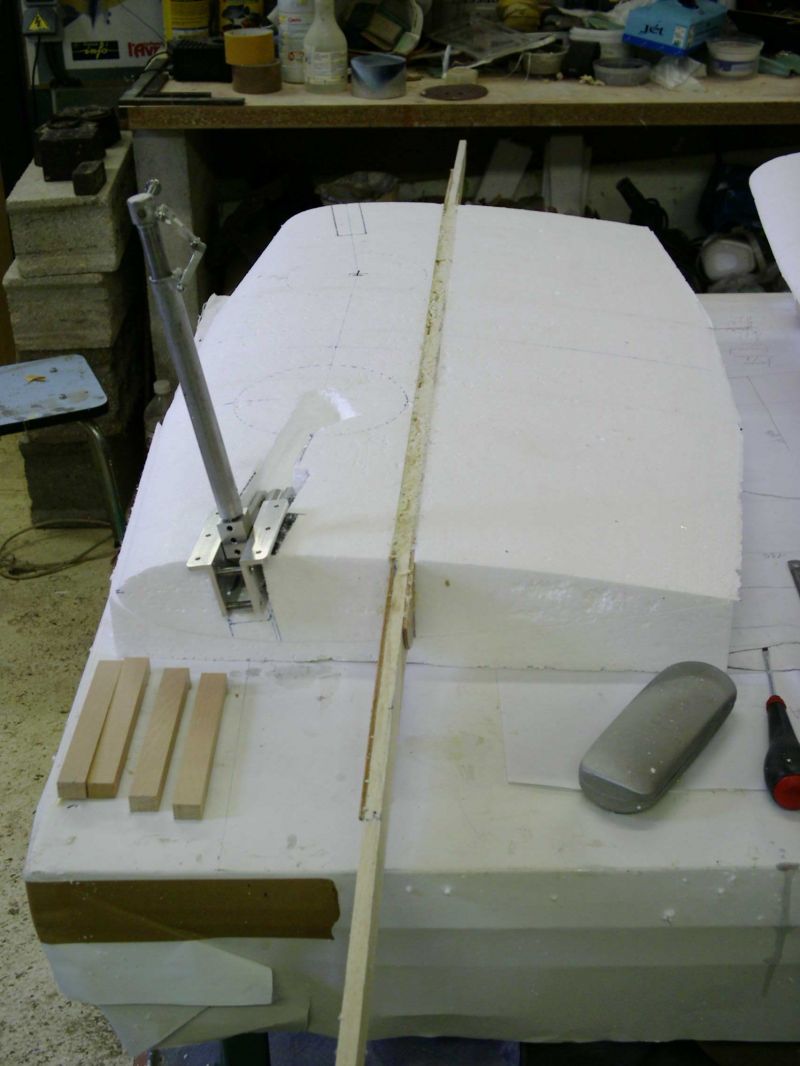

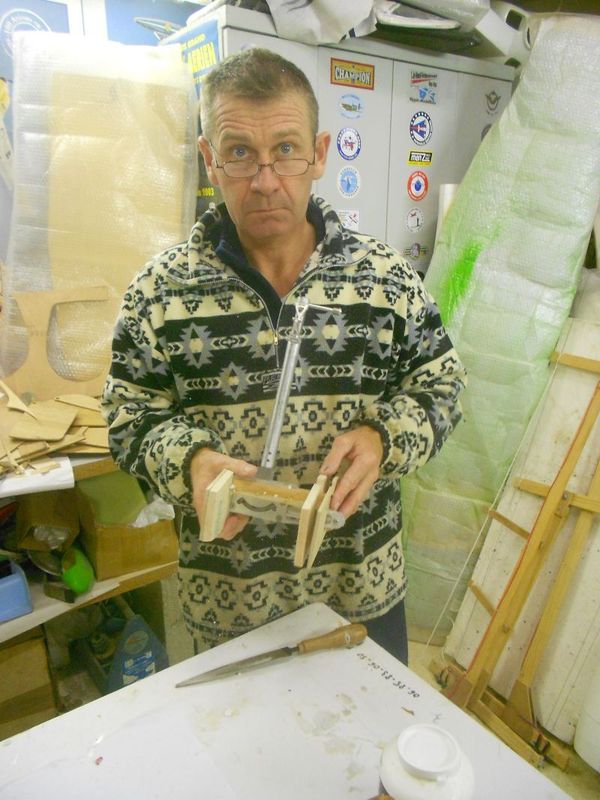

Réalisations et fixations des armatures des supports des trains d'atterrissages
2 traverses en hêtre  de 13mm  x  18mm  long 15 cms  sont  collées sur une platine en CTP aviation de 6 mm
le tout maintenu a chaque extrémitées par 2 nervures en balsa 100/10 doublées sur les extérieurs par une nervure en CTP aviation de 40 mm
ça y  est ...le plus dur est fait ,  Et  visiblement , après séchage  " c'est BETON " et pourtant, le coffrage n'est toujours pas fait.
Prochaine étape,  mise en place et collage des bouts d'ailes sur les clés ...   tres bientot !
Patrick et Franck
Après la pose d'une platine à 10 cms du bord d'attaque en CTP standard de 4 mm placé à l'avant pour la reprise des tétons de centrage puis à l'arrière
la même, mais en balsa de 5mm noyé verticalement au niveau des vis de fixations de l'aile, afin d'éviter l'anti-écrasement du noyaux au serrage de l'aile.
Voici les 2 ailes recto / verso prêtes à être coffrées.
Plus0 qu'à passer les fils électriques
A Bientôt pour la suite !
"Les Frères BAUDIN"

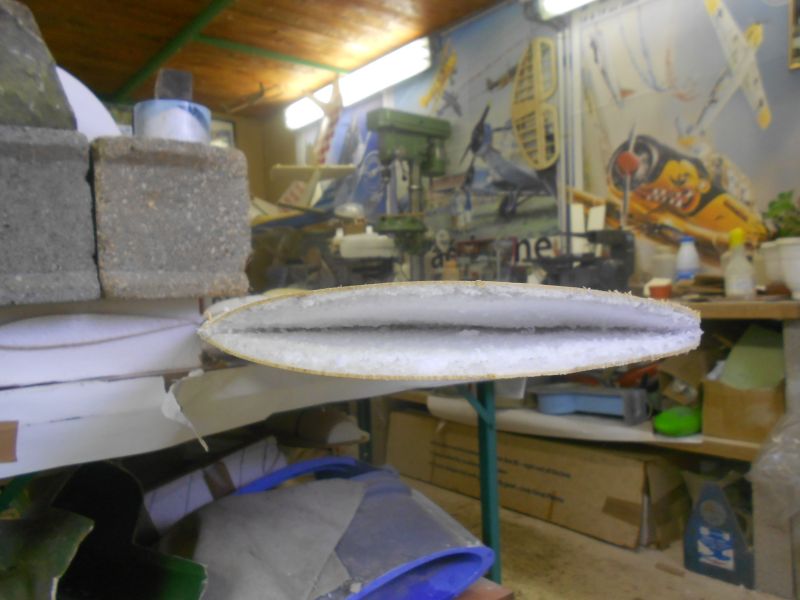

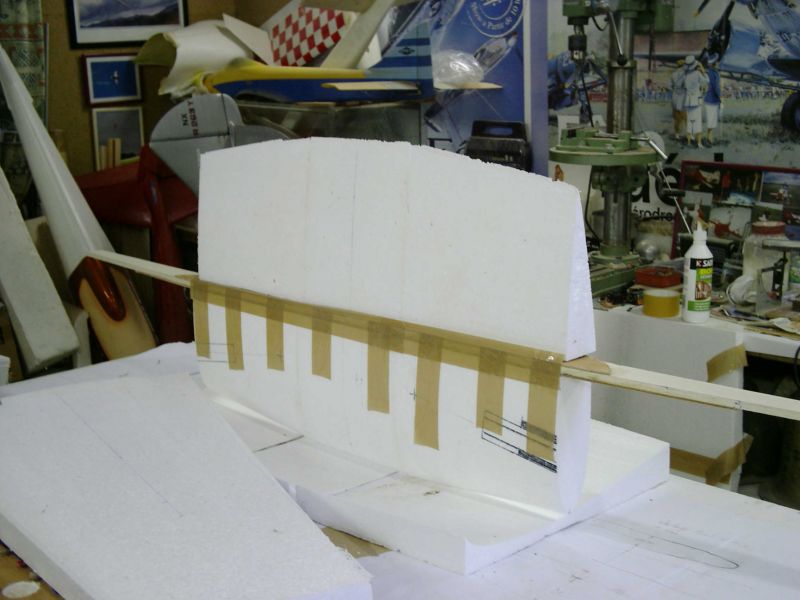

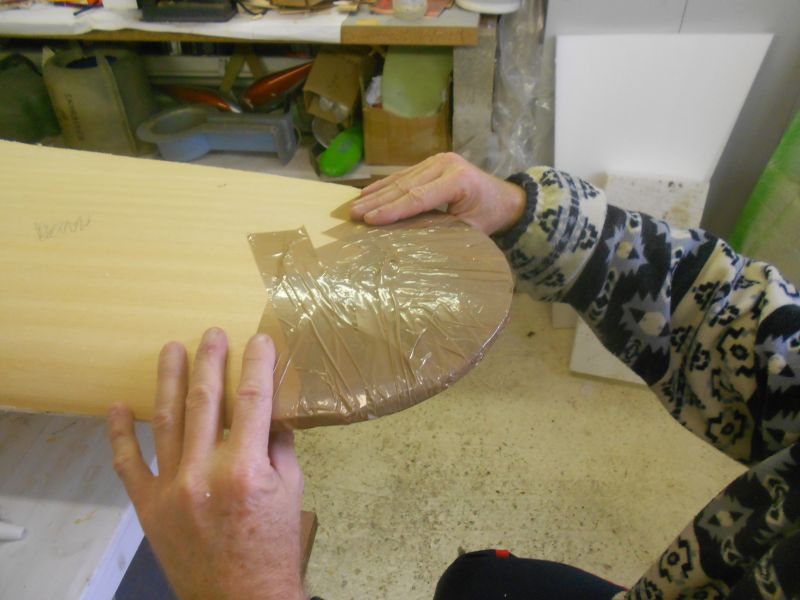

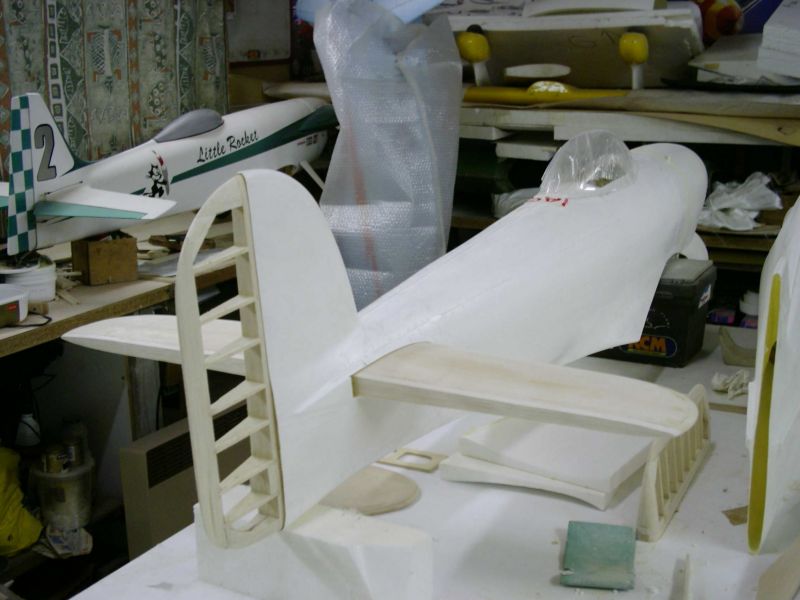

Photos du coffrage des bouts d'ailes ainsi que le principe de réalisation des saumons d'ailes, identique à celui des bouts de stabilisateurs.

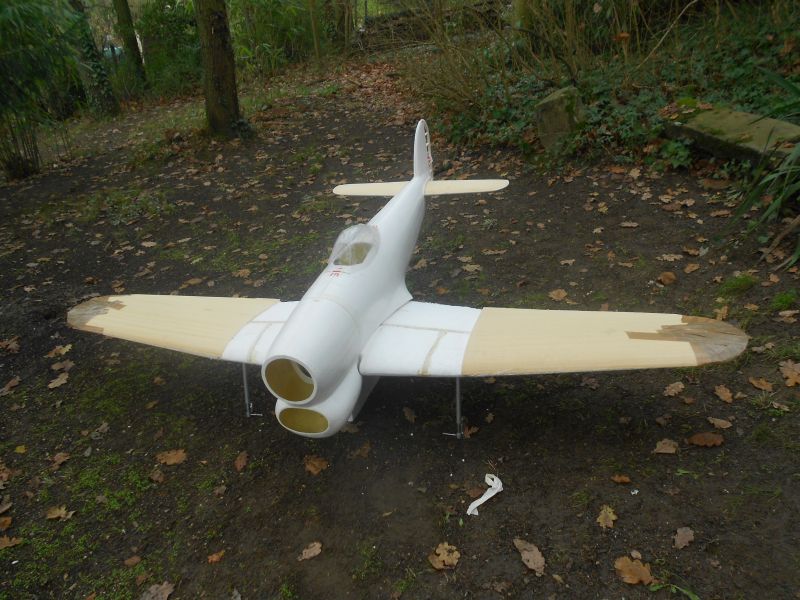

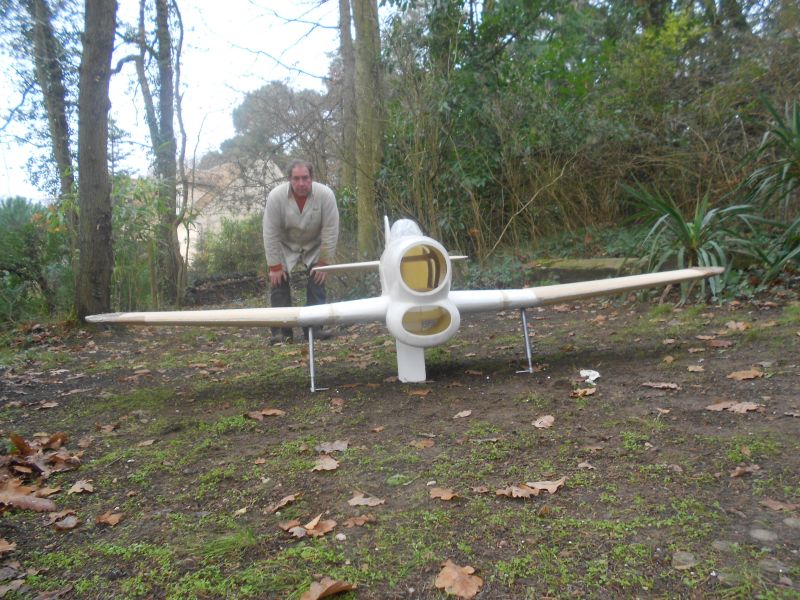

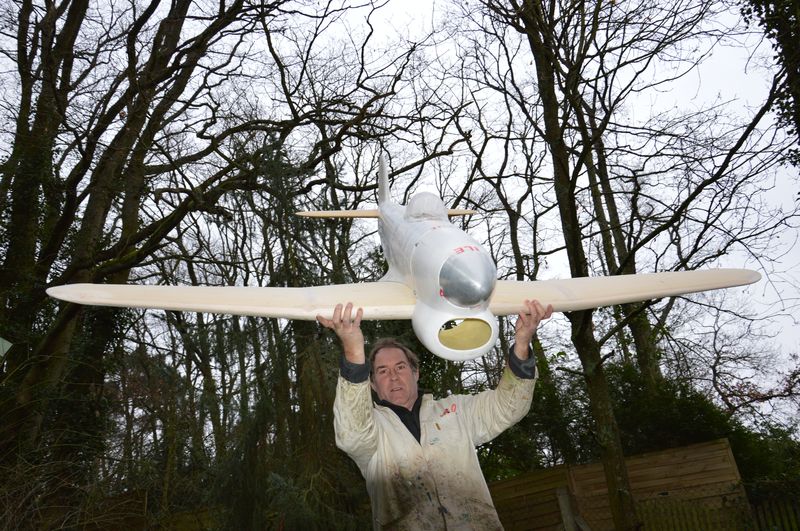

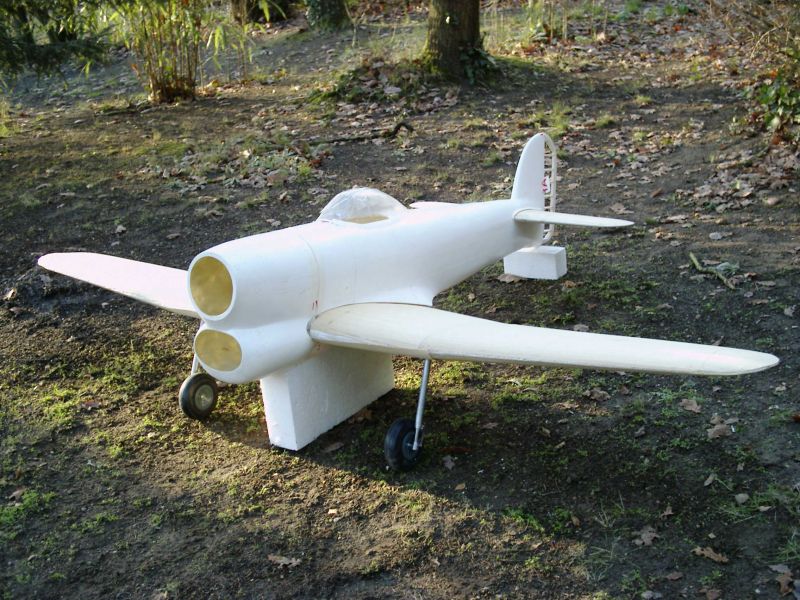

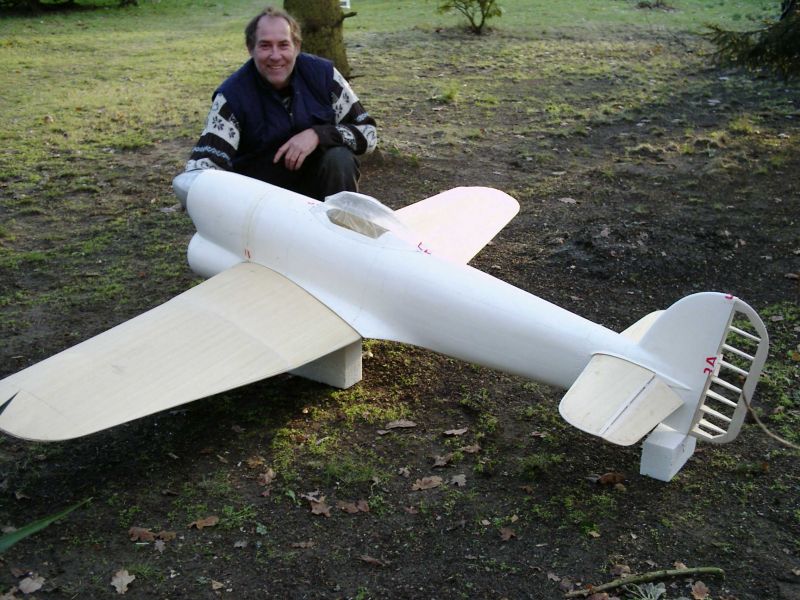

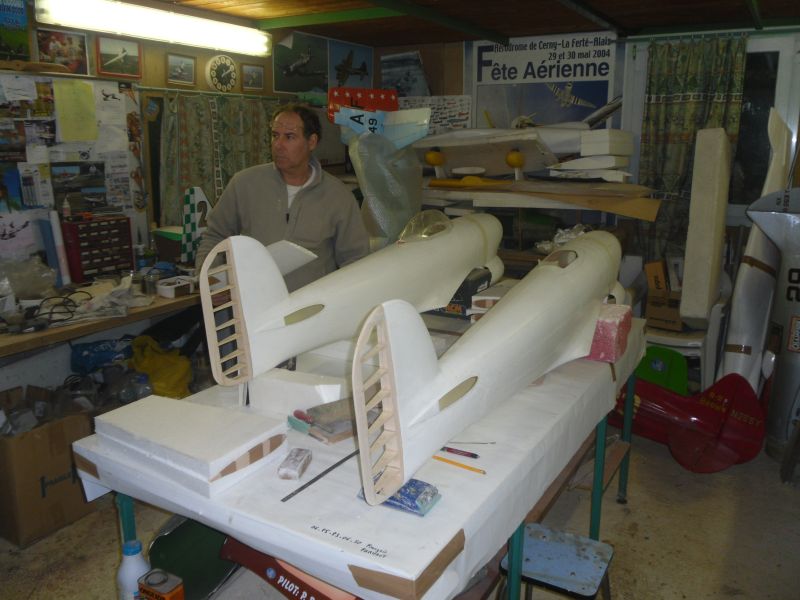

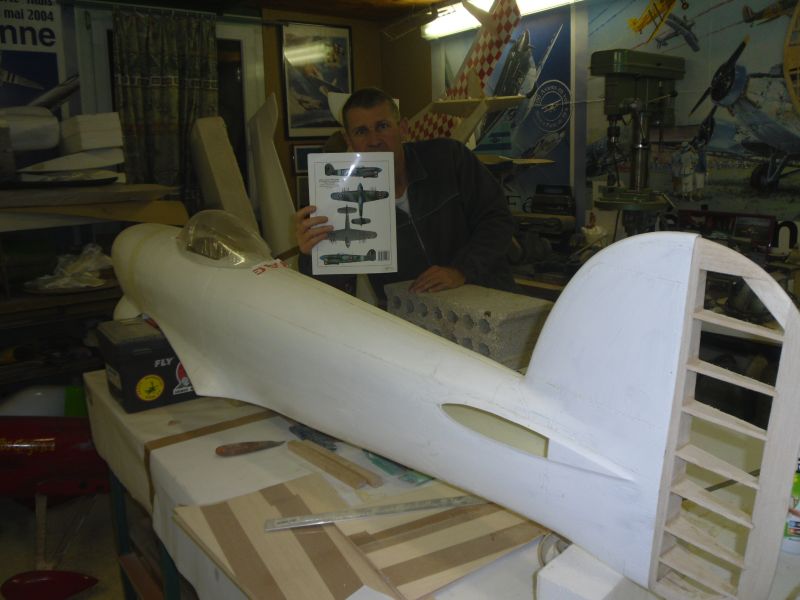

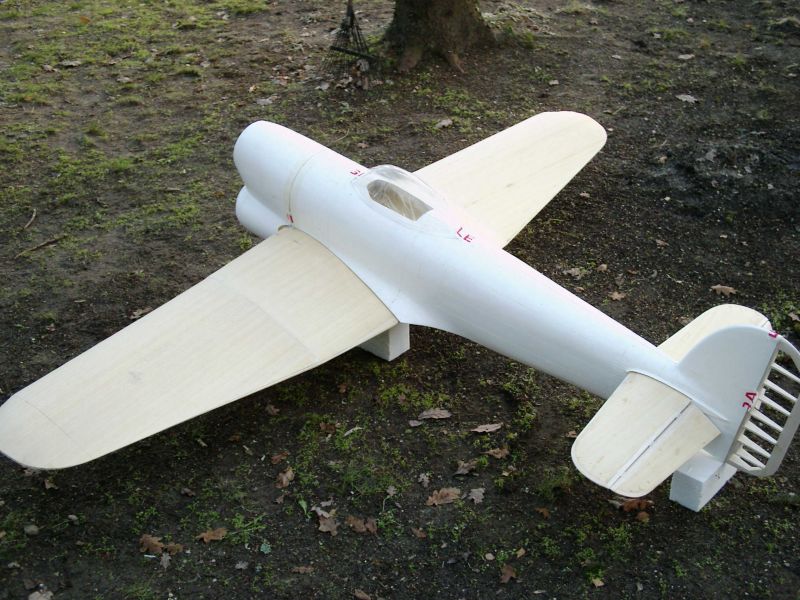

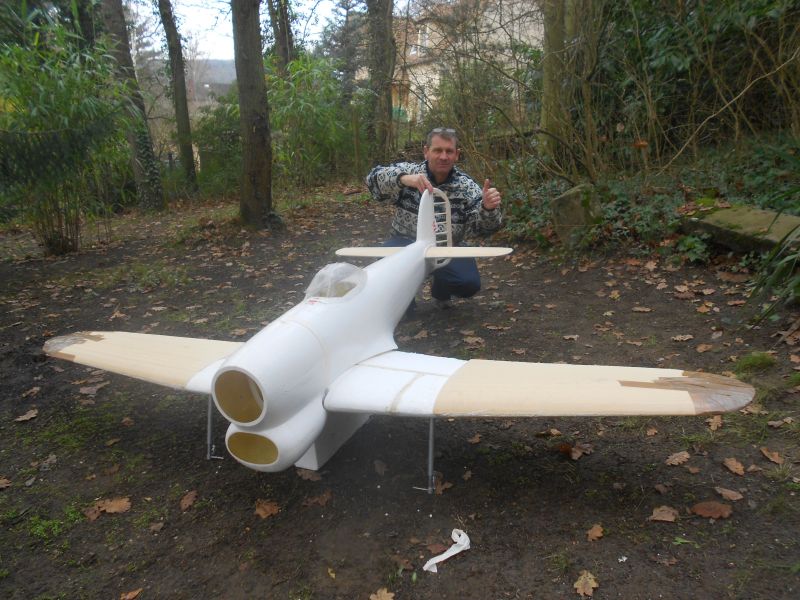

Petit montage à blanc de la bête.
Il parait plus gros que les Skyraiders et pourtant, c'est la même envergure : 2, 54m - échelle  1/5
Prochaine étapes : fabrication puis, mise en place des puits de roues avant coffrage de la partie centrale .
A+ .... Patrick et  Franck

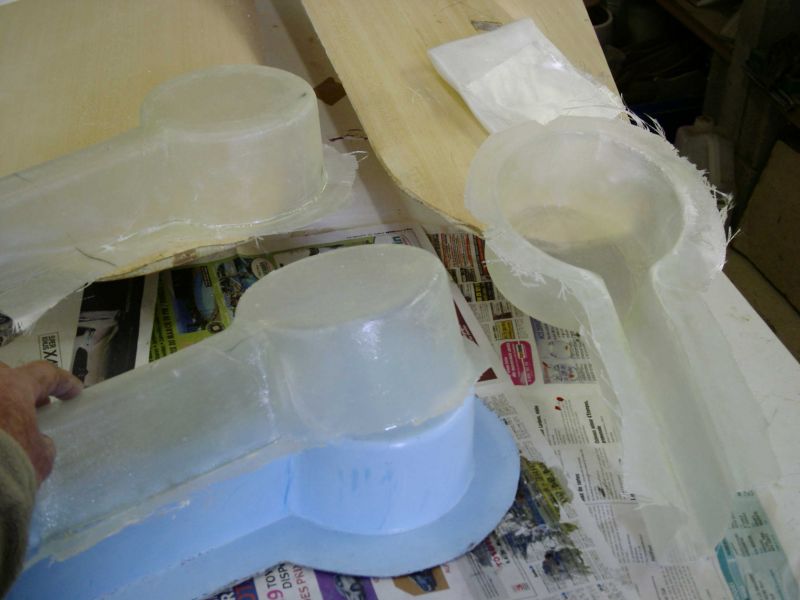

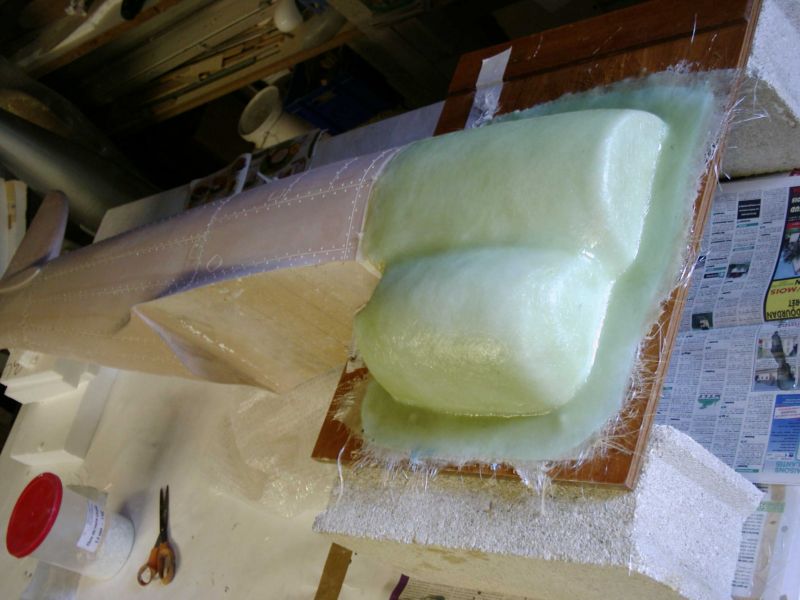

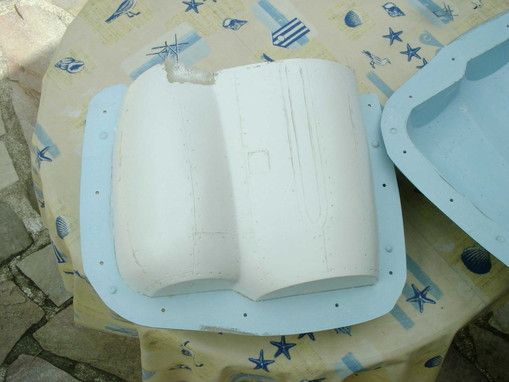

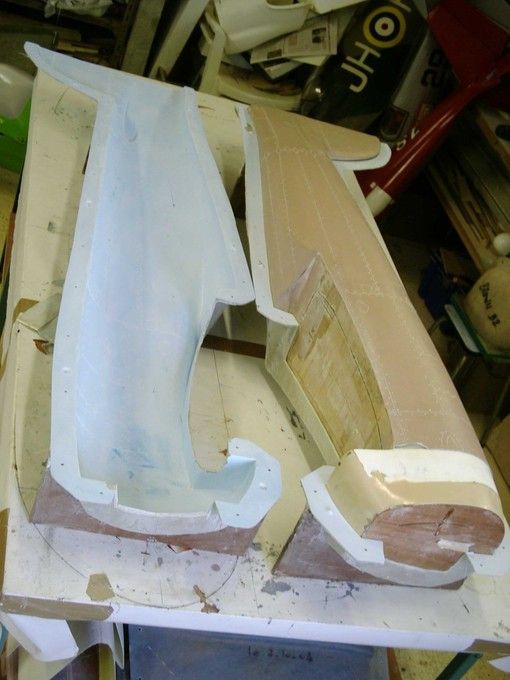

Pour l'heure, voici que le moule des puits de roues du Skyraider a repris du service.
Les roue seront du même diamètre, à savoir " 140 "

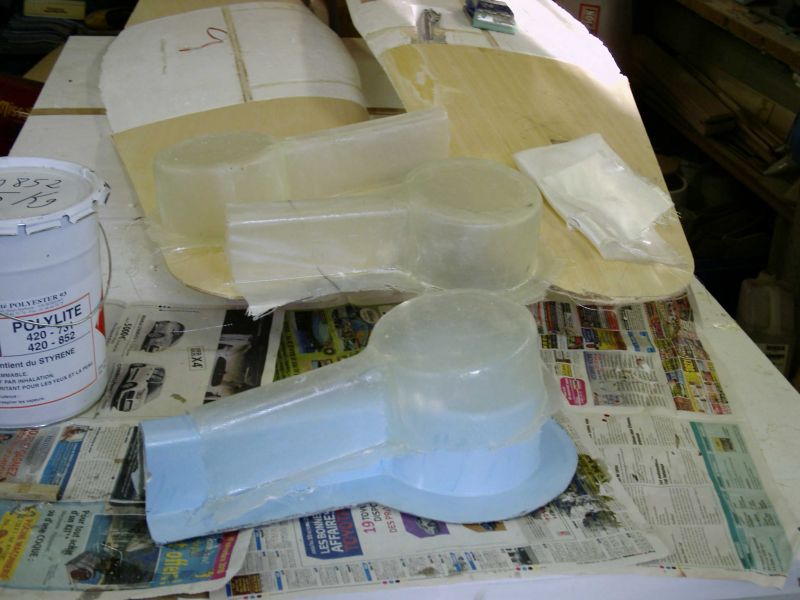

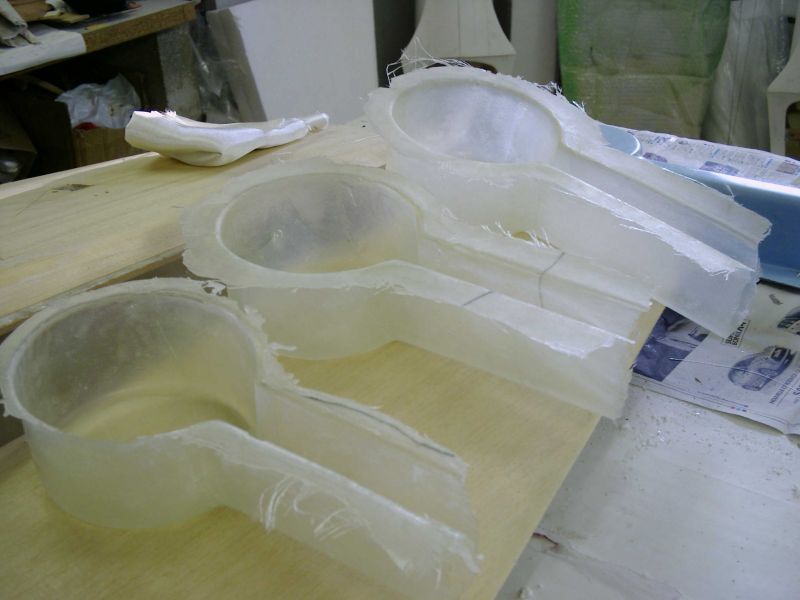

Voici donc quelques images de 3 pièces réalisées en polyester  / une seule couche de tissus
A+   Cap' Taine  Bobby
Bonjour à tous !

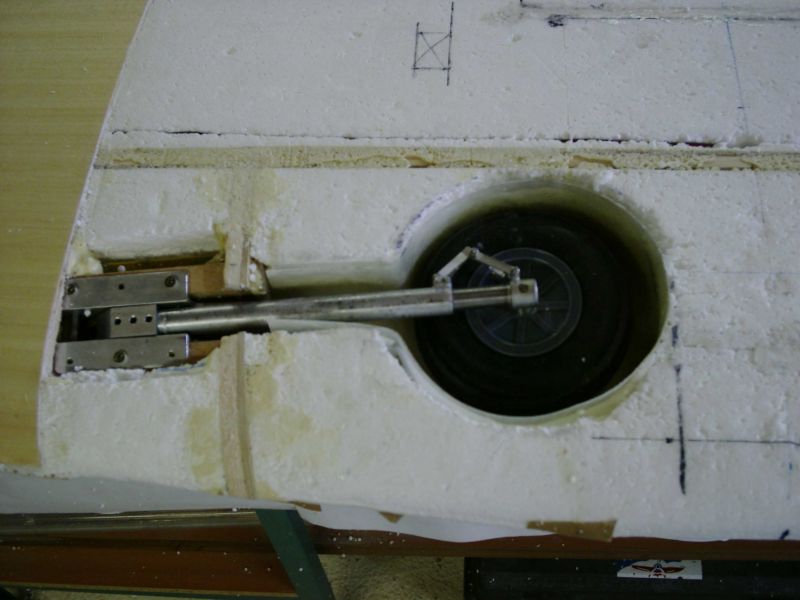

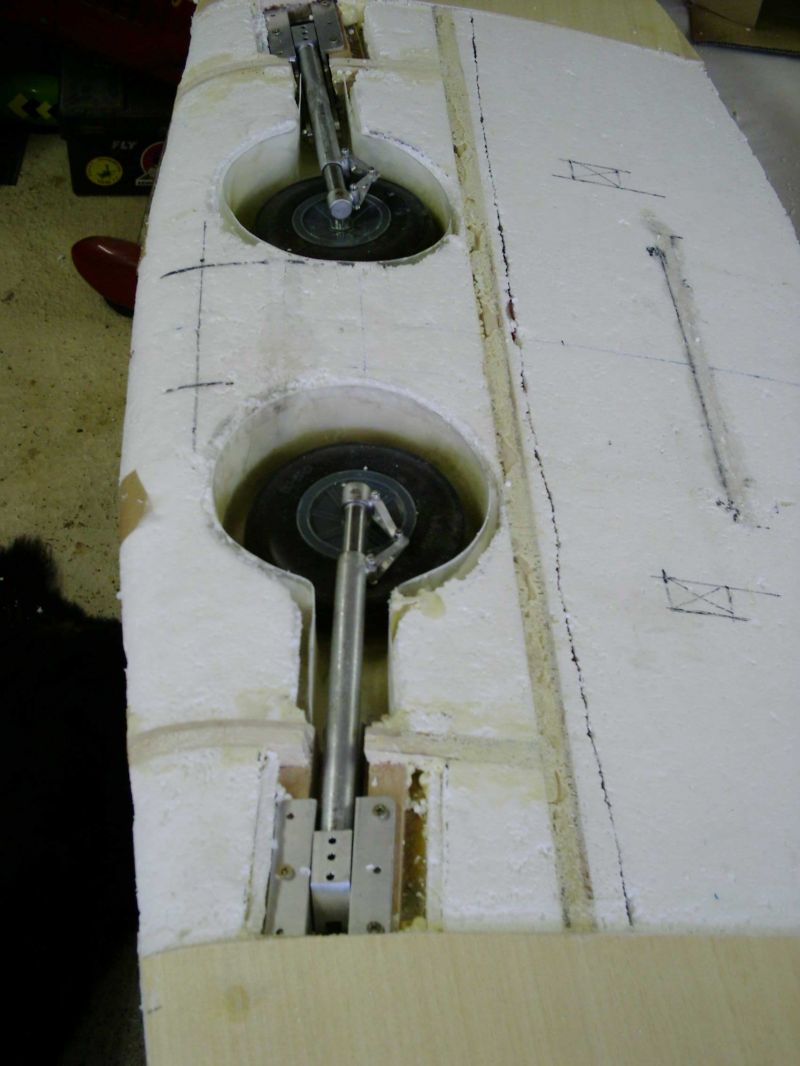

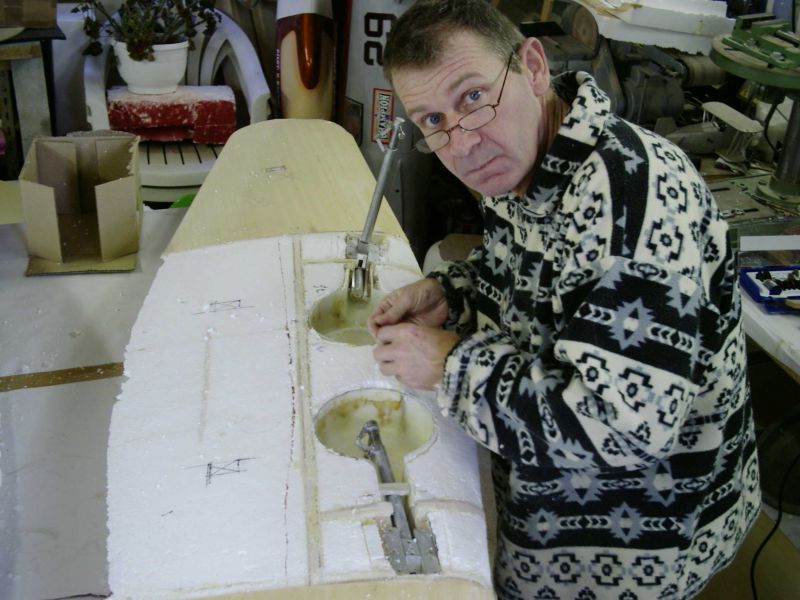

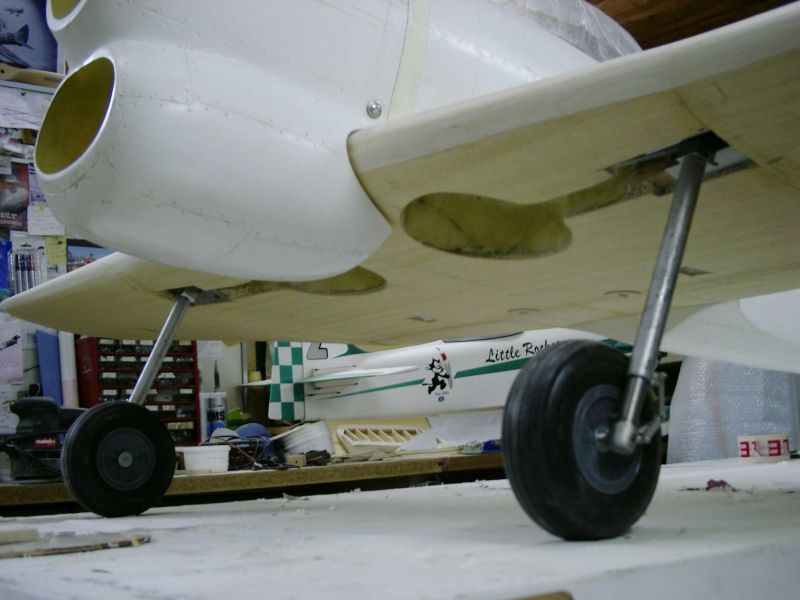

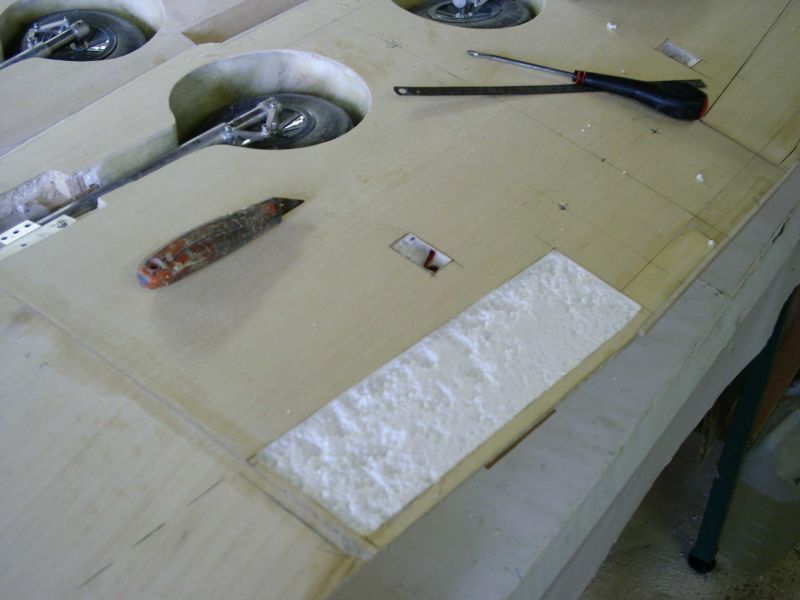

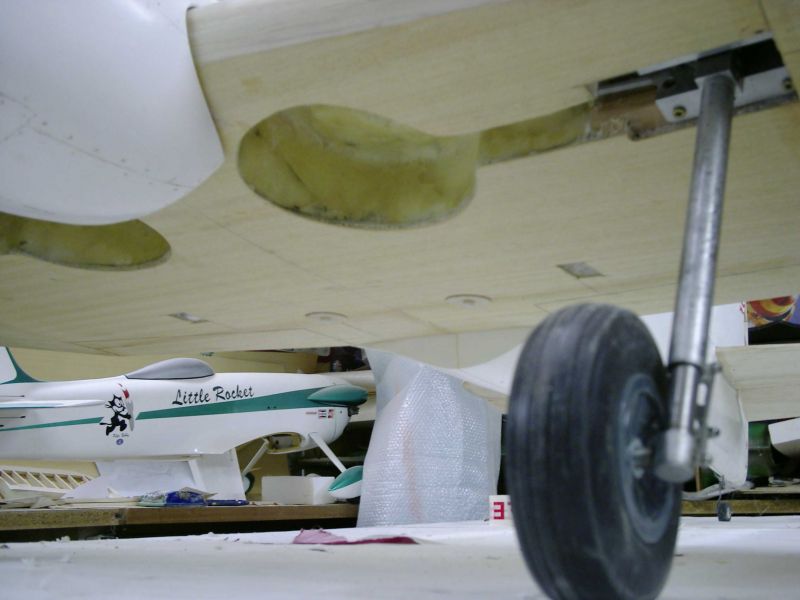

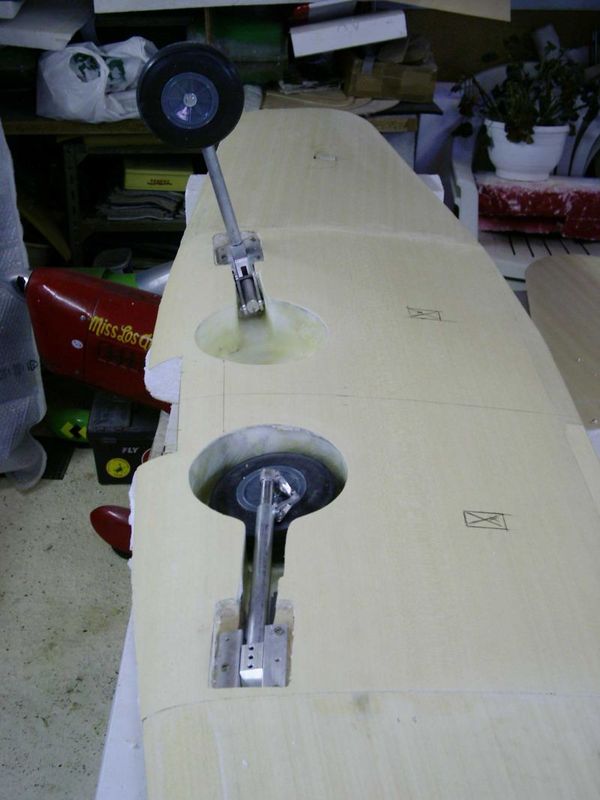

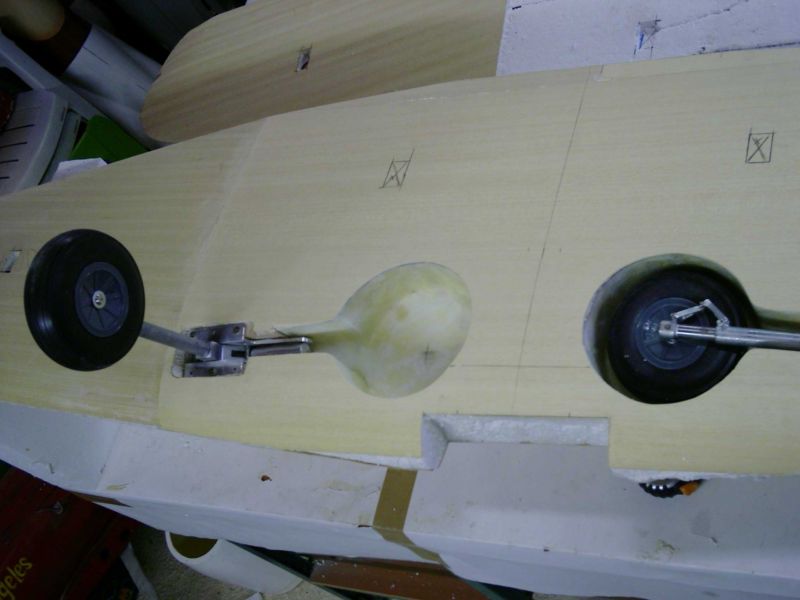

Nos roues sont enfin arrivées, voici donc les puits de roues mis en place et collés.
Ouverture / fermeture  ..rien ne cloche, nous allons prochainement pouvoir coffrer la partie centrale des ailes
Bye  Bye   Patrick et Franck

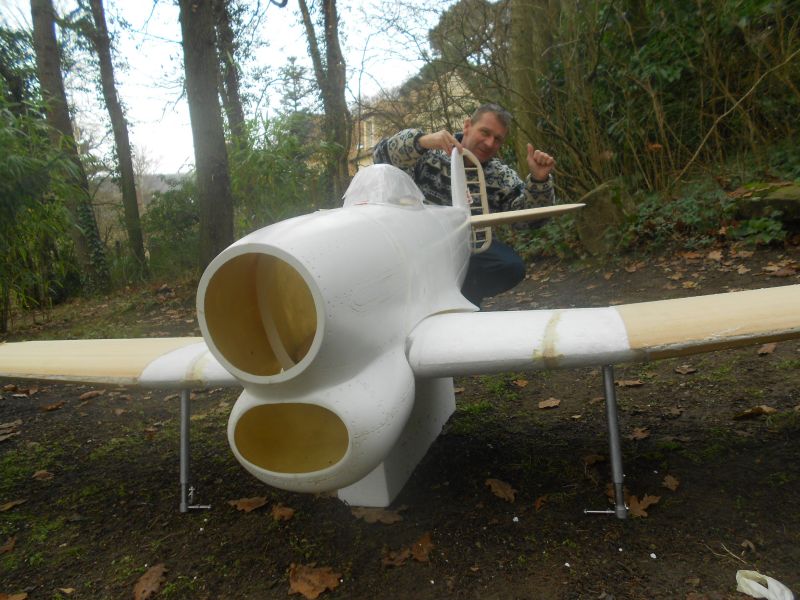

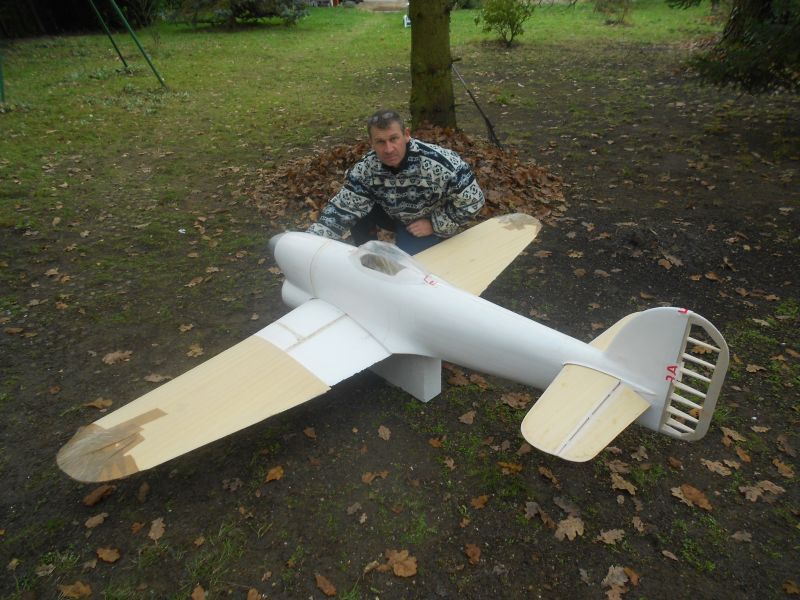

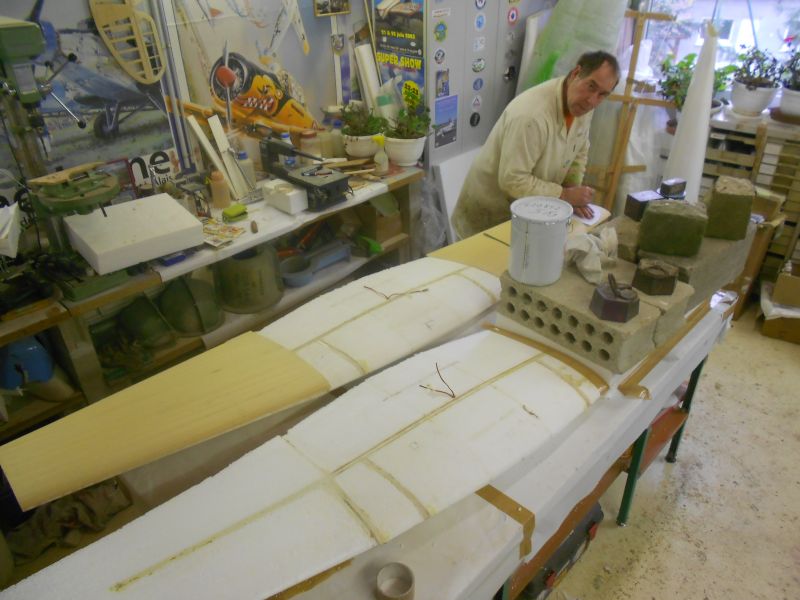

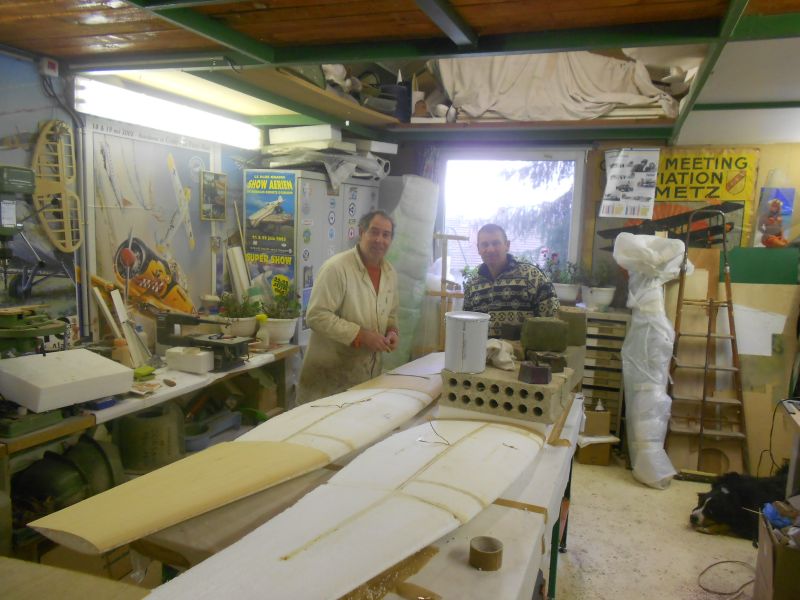

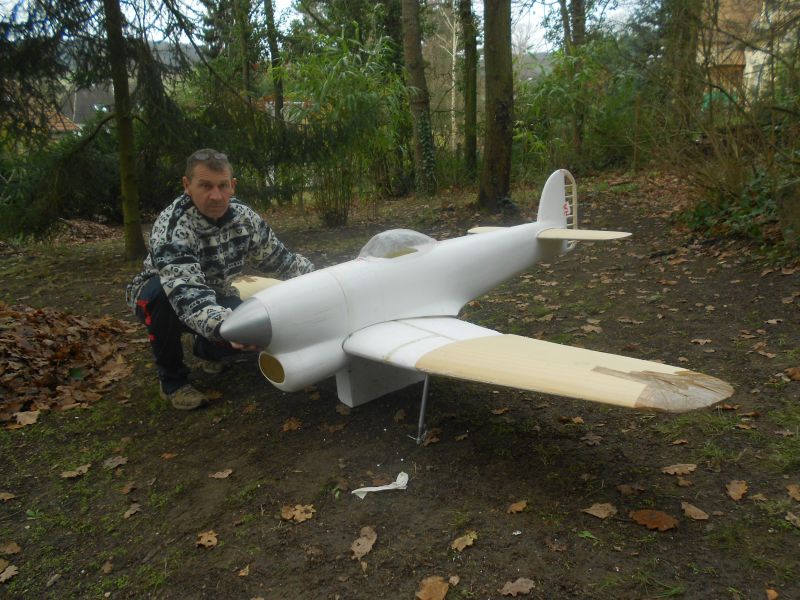

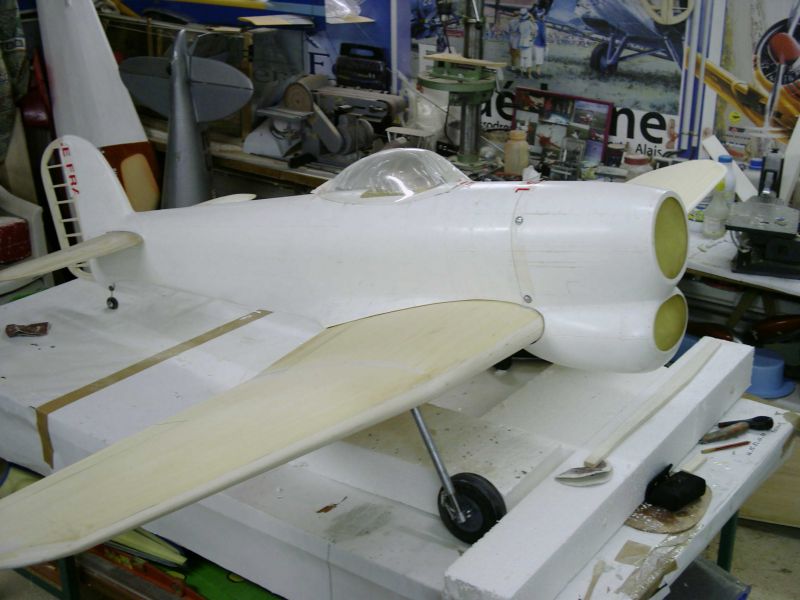

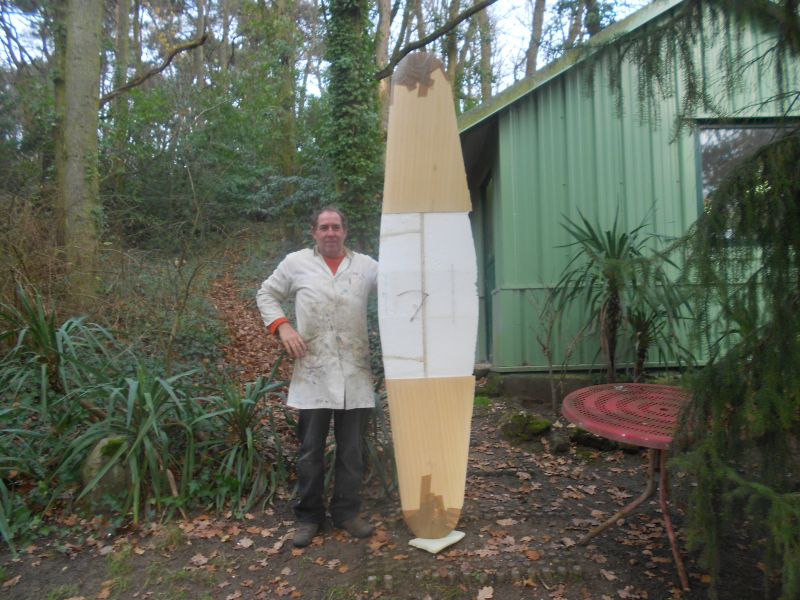

ET HOP - Voici l'aile du frangin coffrée recto / verso -  impossible de résister a la tentation de monter l'ensemble sur ses roues
  YES  - Demain coffrage de la seconde .
 "TCHAO - TCHAO  "
HELLO  les Amis - Papa Noel m'a amené un joli  petit P 47  en mousse de 1,10m je sent que l'on va bien s'amuser.... .... ....

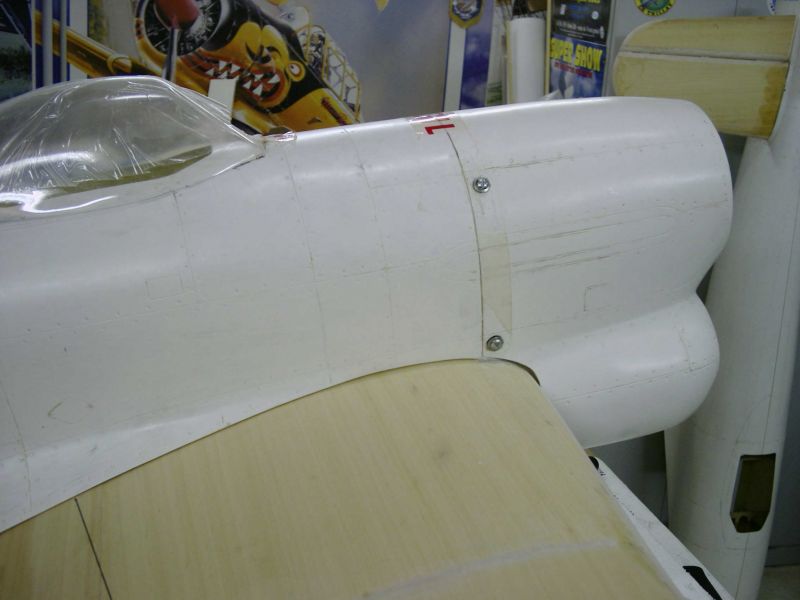

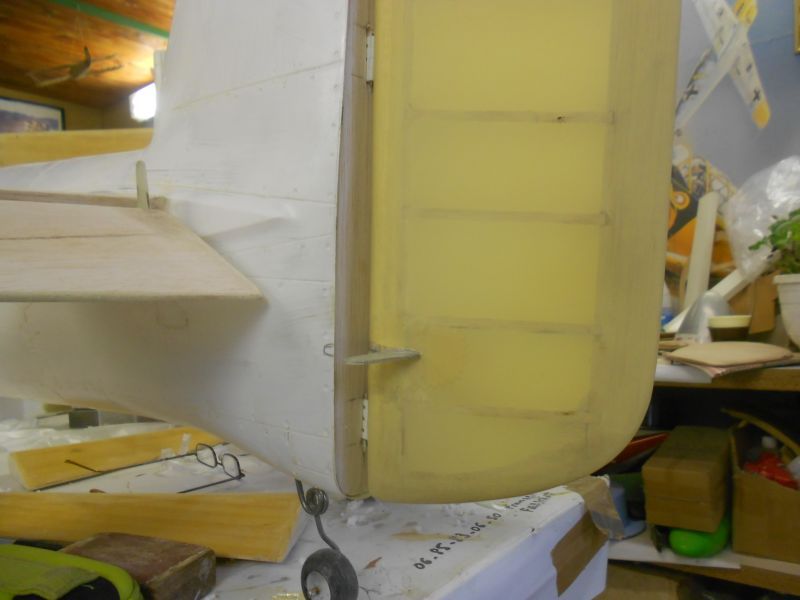

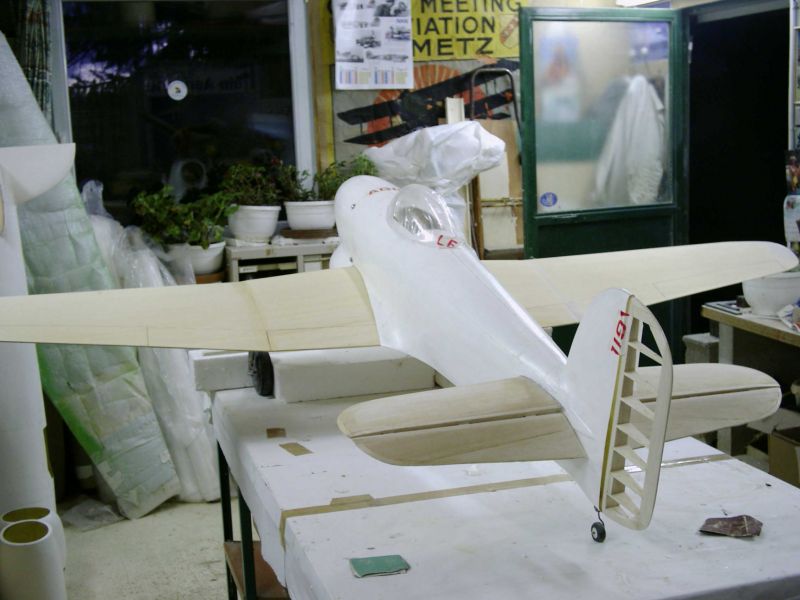

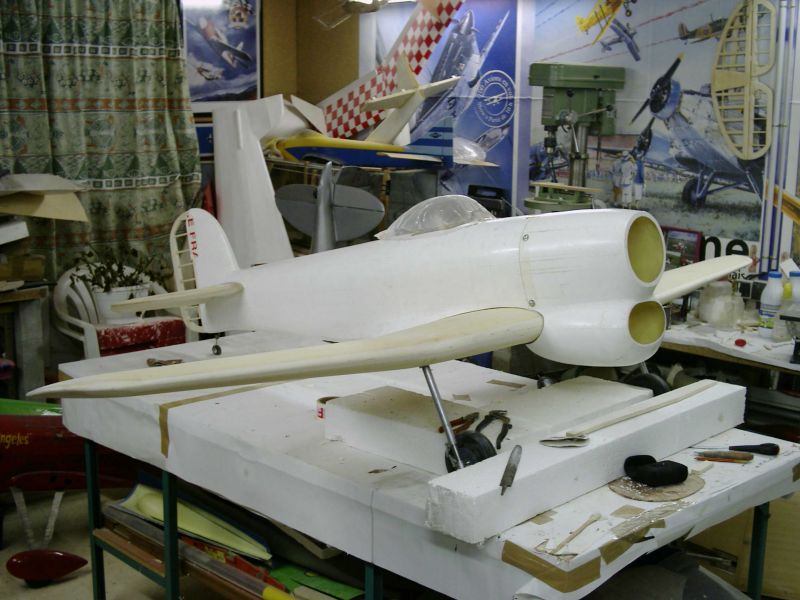

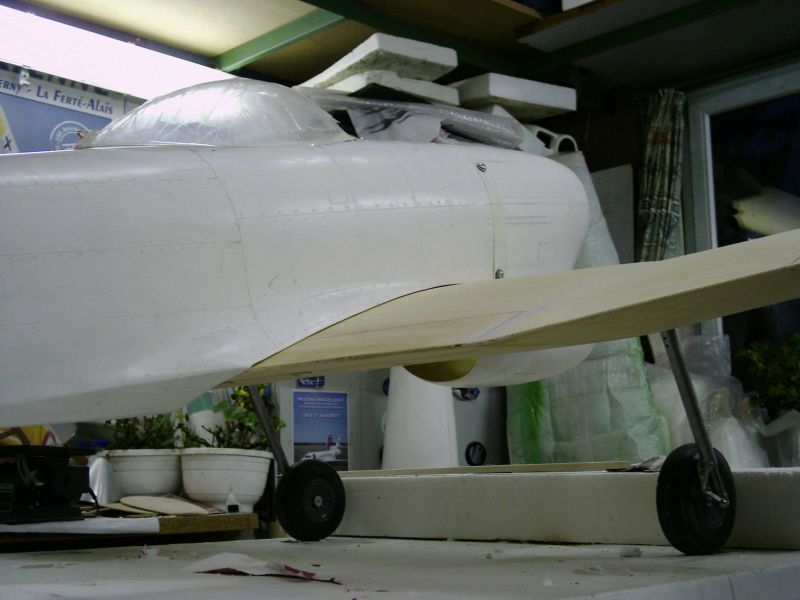

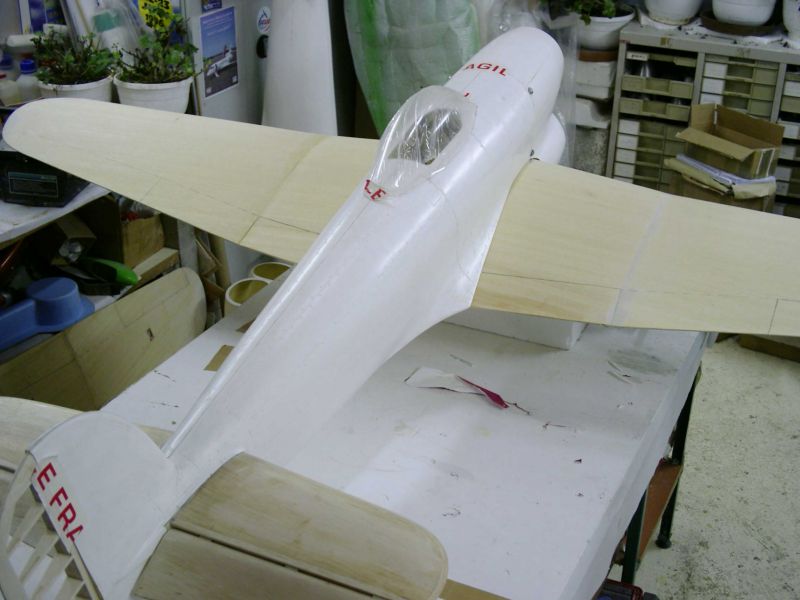

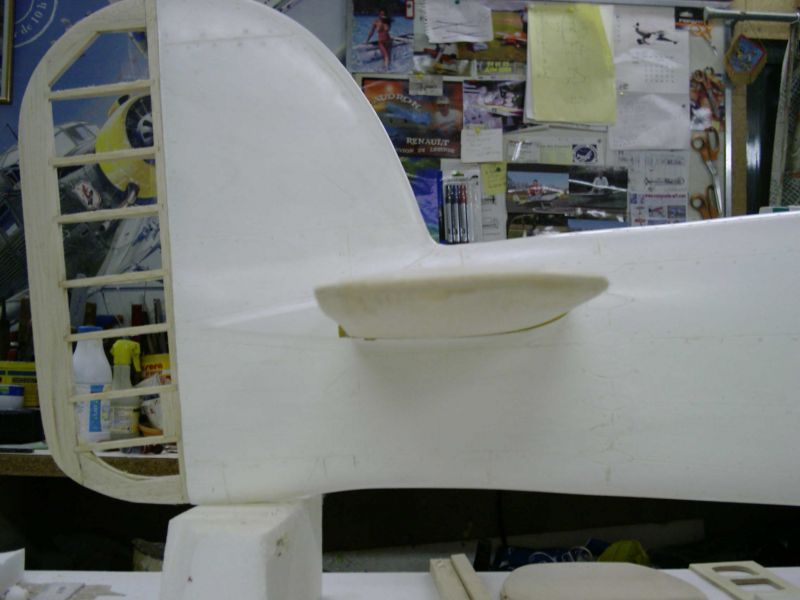

mais en attendant voici quelques nouvelles fraiches , saumon d'aile terminé, bords d'attaques collés et poncés,  Aile fixée sur le fuselage ,Stabilisateur Mis en place et fixé ,
Roulette de queue  posée et capot moteur fixé  , Pied de dérive en attente de collage Le tout avec la bule  passé sur la bascule = 8,6 kgs
 Sur les Ailes , Reste plus qu'a  a  decouper les ailerons et Volets Mais attention encore pleins de petites choses a mettre en place , Ca devrait avoisiner les 15 kgs
 rendez Vous L'année Prochaine  EN " 2013 "
  A+    Patrick
 Salut les Amis  , nous voici donc en 2013 " Bonne et Heureuse Année  a tous "
les  Baudins   Brothers  Air plane Compagnie  n'on pas laché le morceau ; entre 2 tranches de foie gras et un peut de saumon fumé  le tout arrosé de champagne

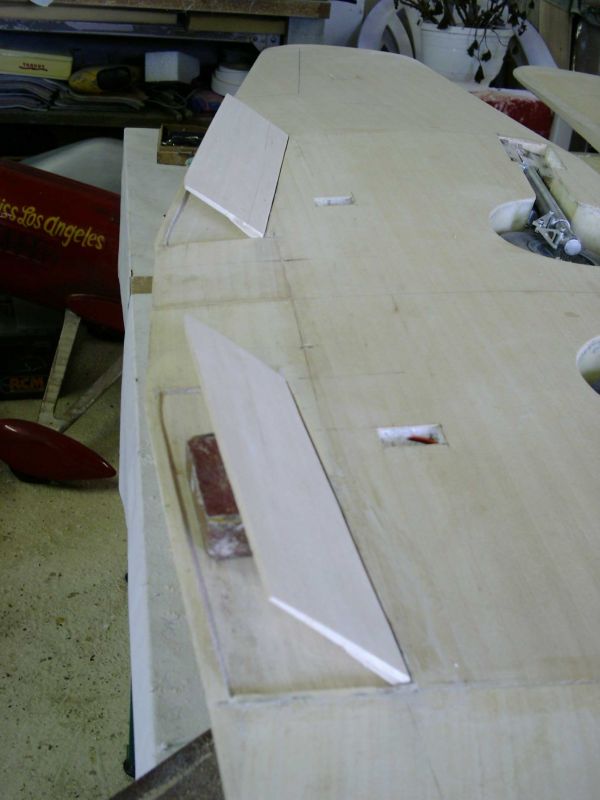

Les Volets d'un des 2 chasseurs Sont Sorties du chantier  , finalement  , "apres reflextion " realisés a l'intrados mais uniquement aux emplentures de l'aile
ils seront recouverts d'une fine couche de tissus de verre 47grs.
A suivre    .. Patrick et Franck

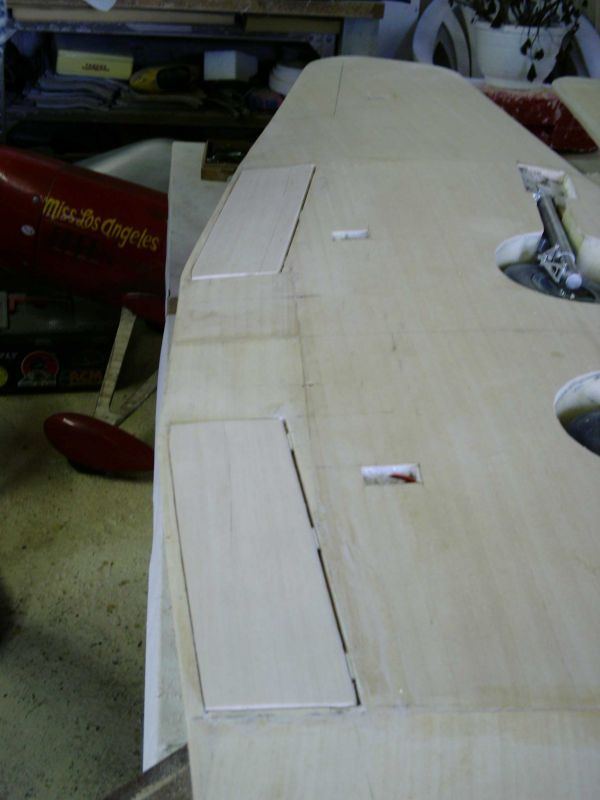

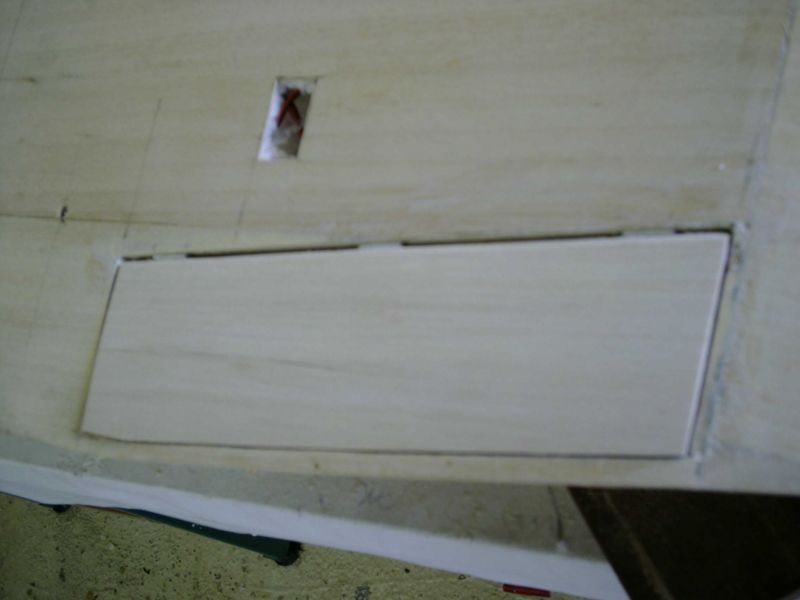

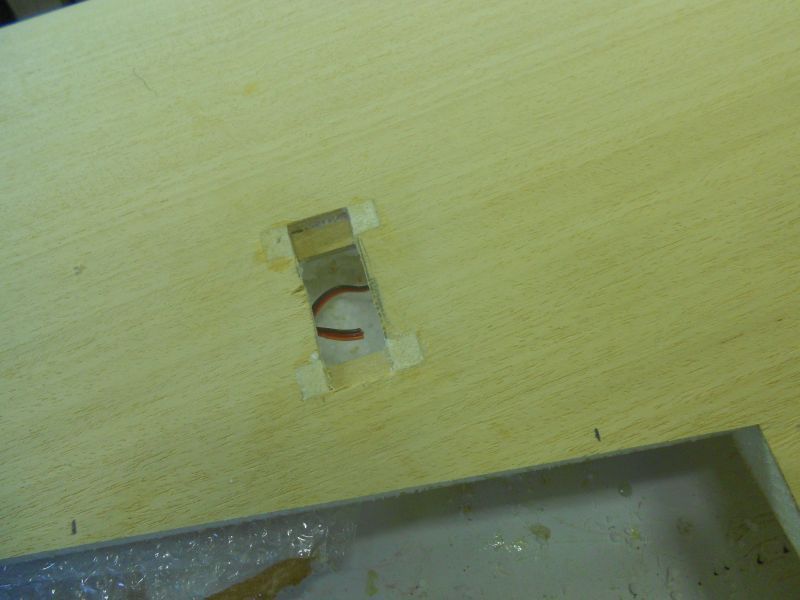

Réalisations des Puits de Servos ,  puis fabrication " circuit imprimé de 2 mm "et collage des guignols de profondeurs et dérive

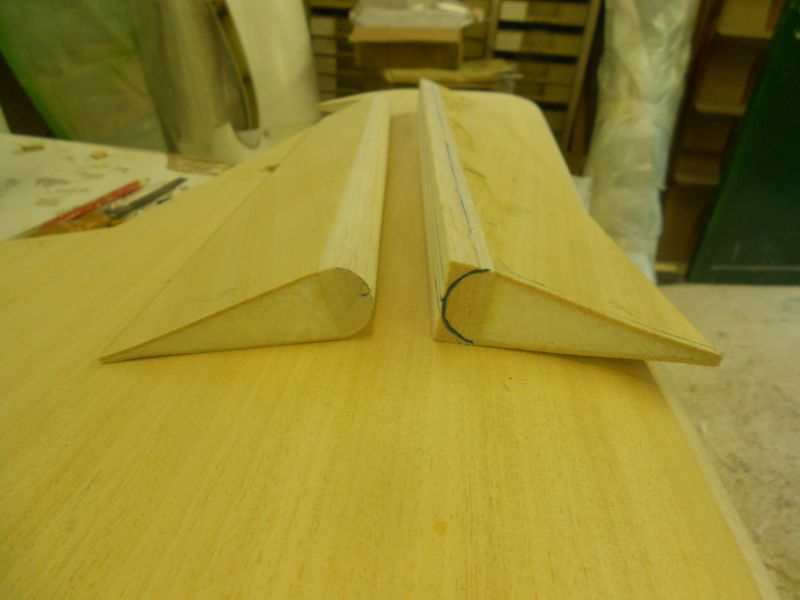

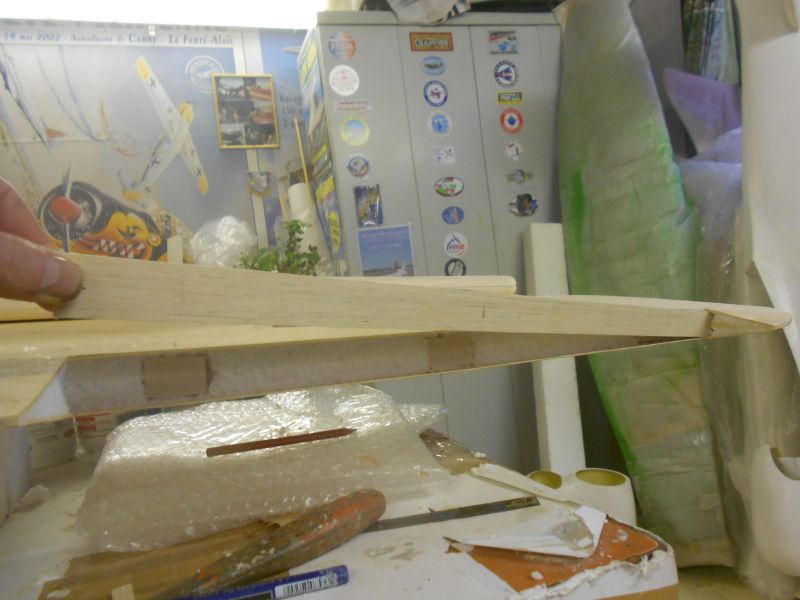

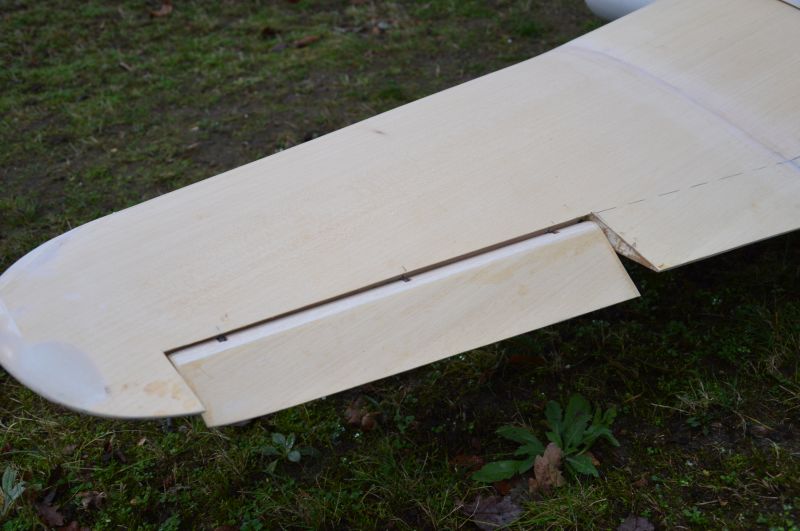

découpe et mis en forme des ailerons  apres collage d'un balsa de 10+5= 15 mm au  bord d'attaque des ailerons

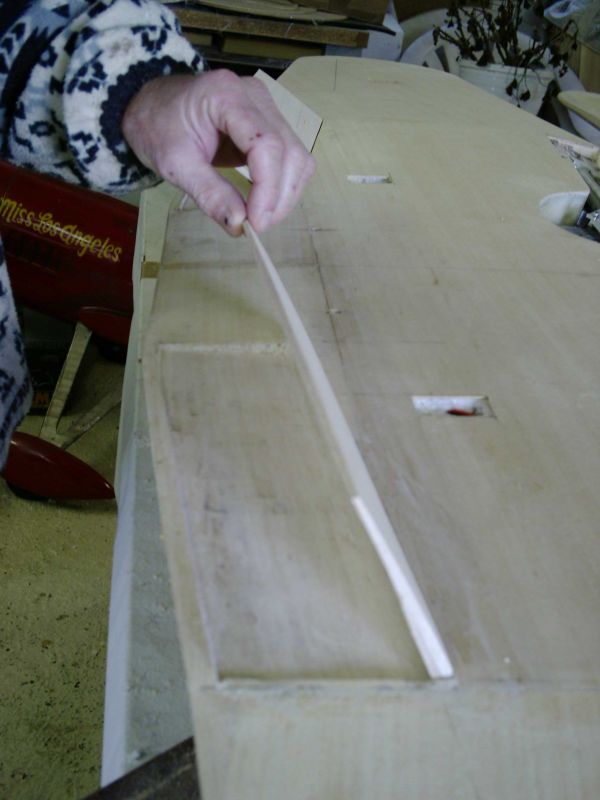

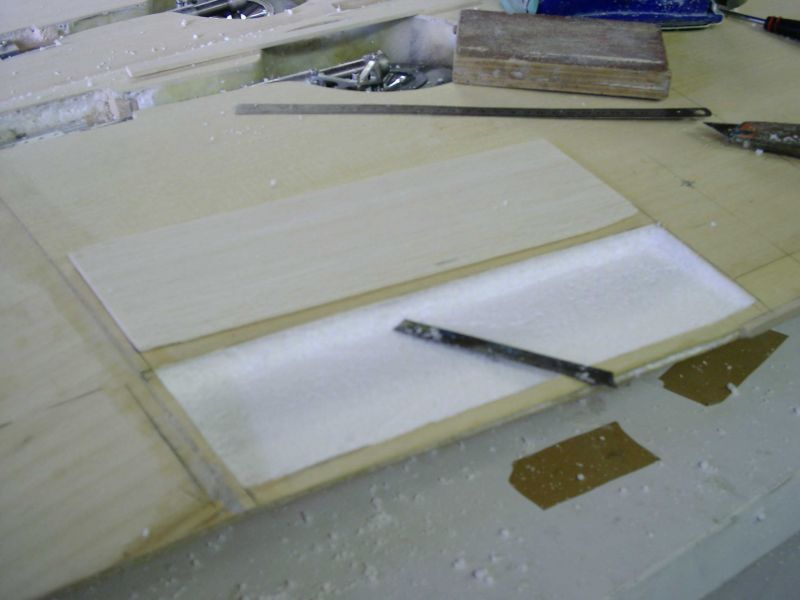

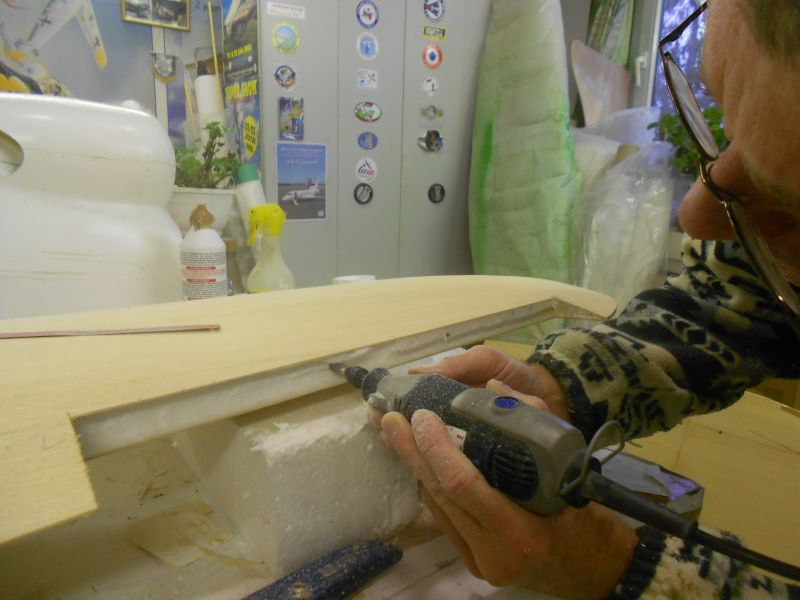

HELLO LES GARS   - Fraisage des puits d'ailerons  puis mise en place des  petits cubes en balsa 100/10 "renforts de charnieres baton" avant collage a la PU et fermeture par un longeron en balsa de 5mm d'épaisseur  le tout décaler de 5mm , afin que la colle polyuréthanene ne déforme pas ce  longeron  de fermeture de 5mm, l'aileron est scotché et remis en place jusqu'au séchage définitif - résultat en image  A+

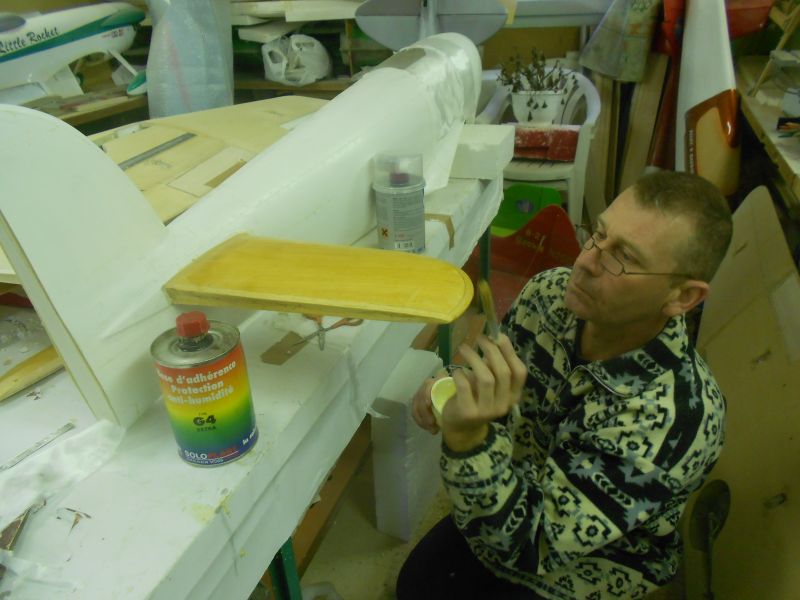

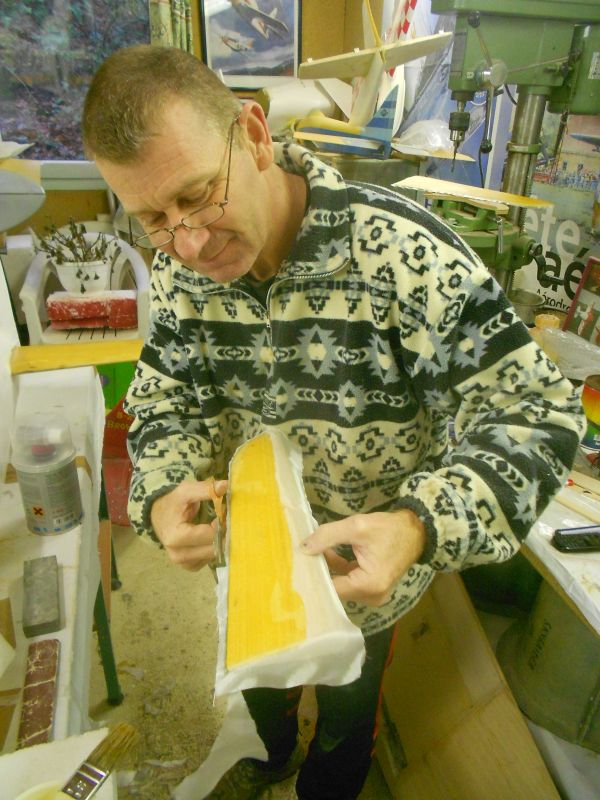

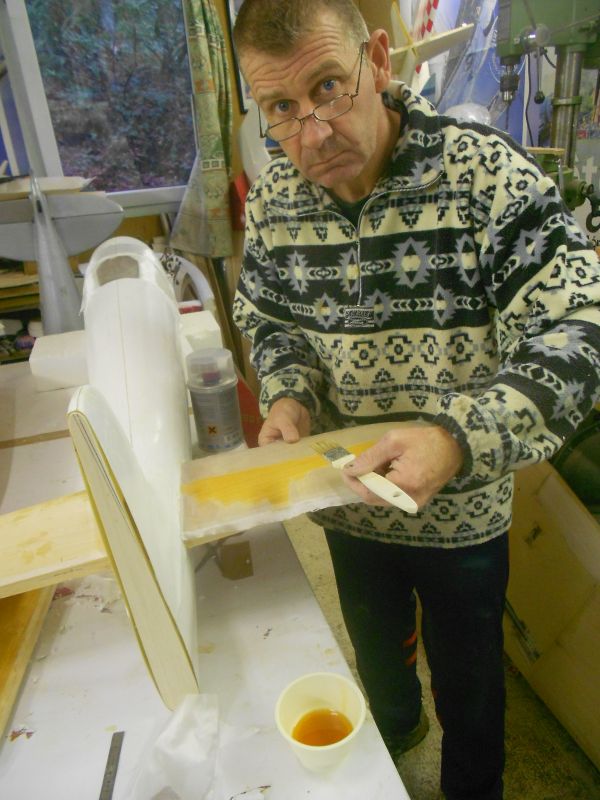

Petites étapes de marouflage des stabilisateurs et Volets. Franck "spécialiste' en la matière passe le G4 au compte- gouttes sur le tissu de verre 47grs, résultat sur les 2 avions : superbe et pas une  bule d'air !
Bye
 "LA VACHE", un Typhoon en piqué vient de me passer au dessus de la tete...,  WOUAHOU !
 Patrick et Franck
  A suivre... -----------------------------------------------------------------------------------------------------------------------------

PROJET "TYPHOON 2014"

Vu sur http://amcb.jimdo.com/typhoon-2014/

"Sept Typhoons aux couleurs et immatriculations des escadrons du 143 eme Wing RCAF  basés sur B9 en 1944, sont en construction pour le meeting de CREULLY 2014. Le projet est de présenter (Entre autres) une dizaine de Typhoons pour le 70 eme anniverssaire du débarquement en Normandie."
