Découpe des volets sur le New Little de Jean-François

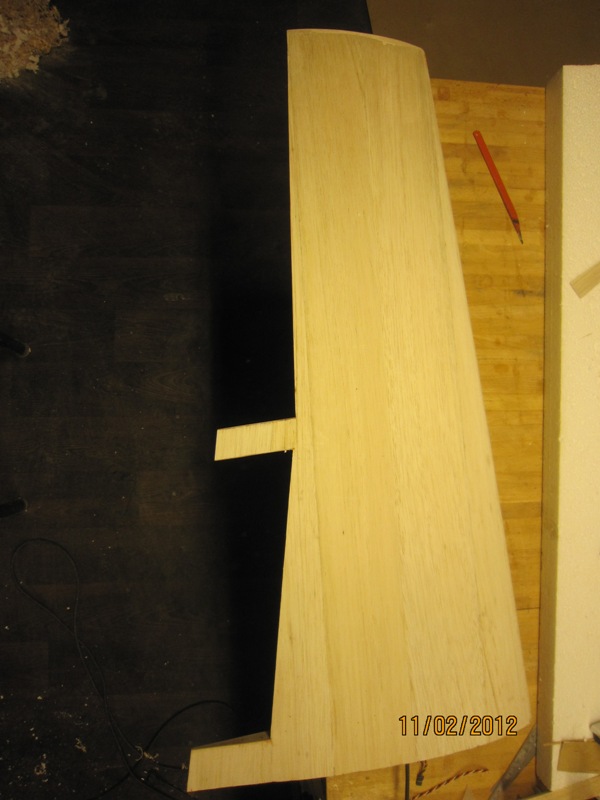

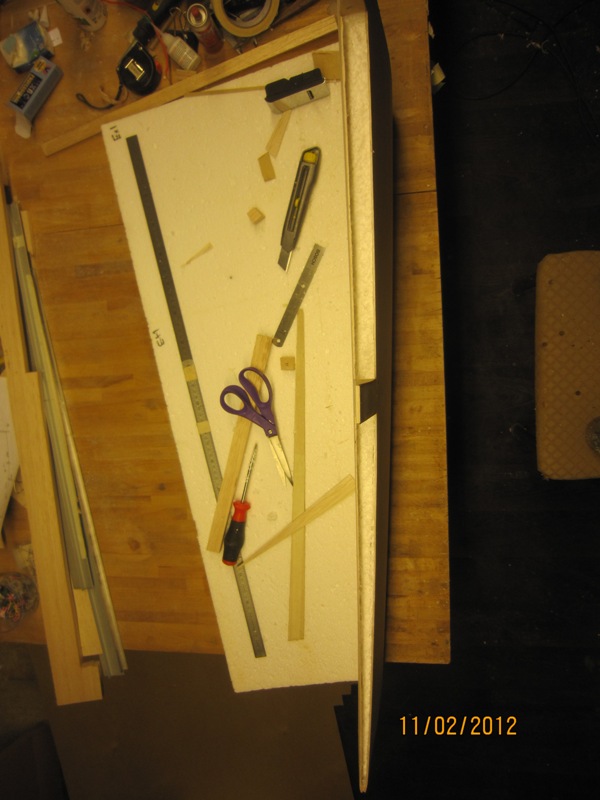

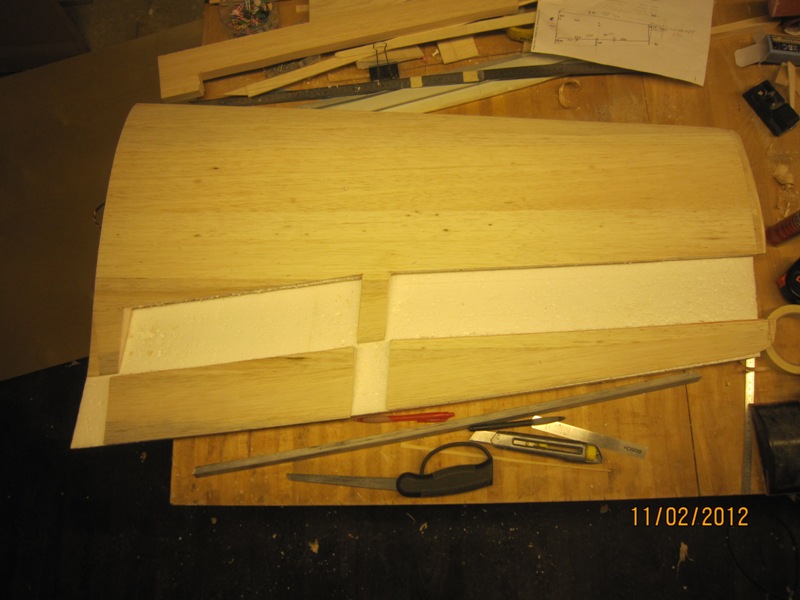

Traçage des futurs volets sur mon New Little...

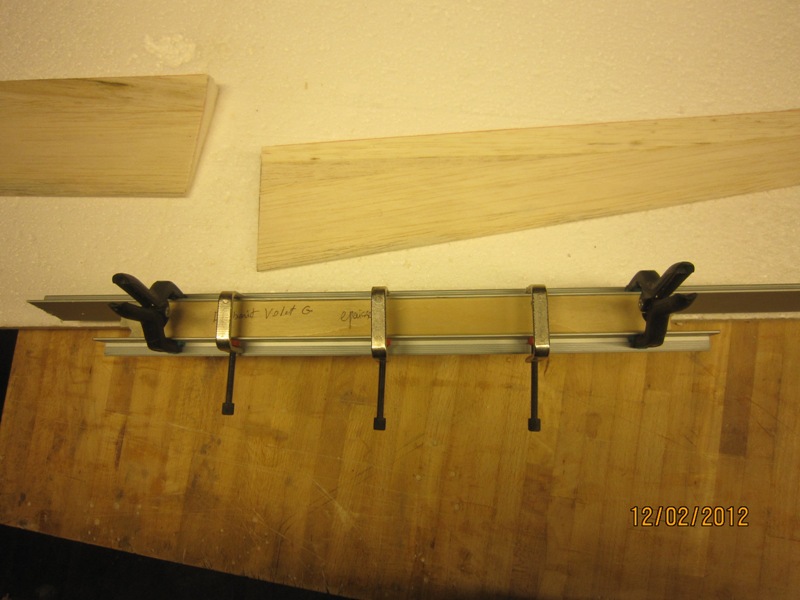

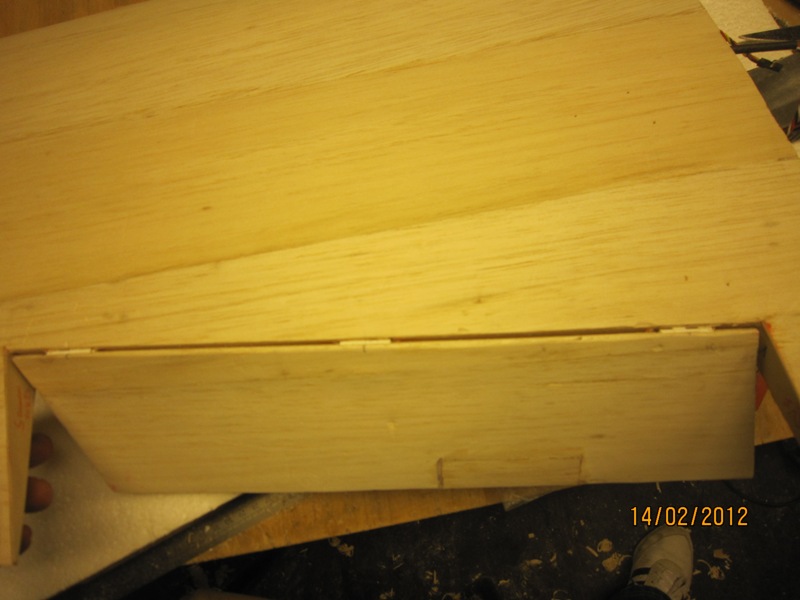

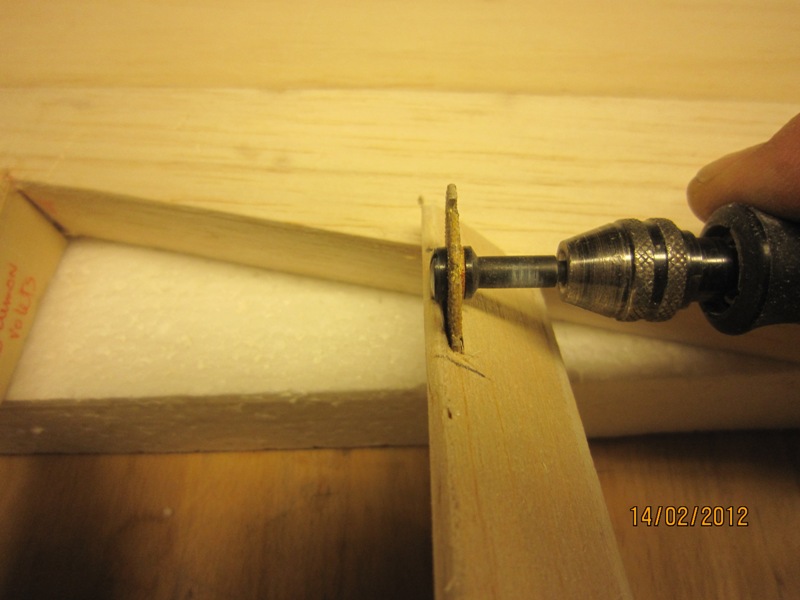

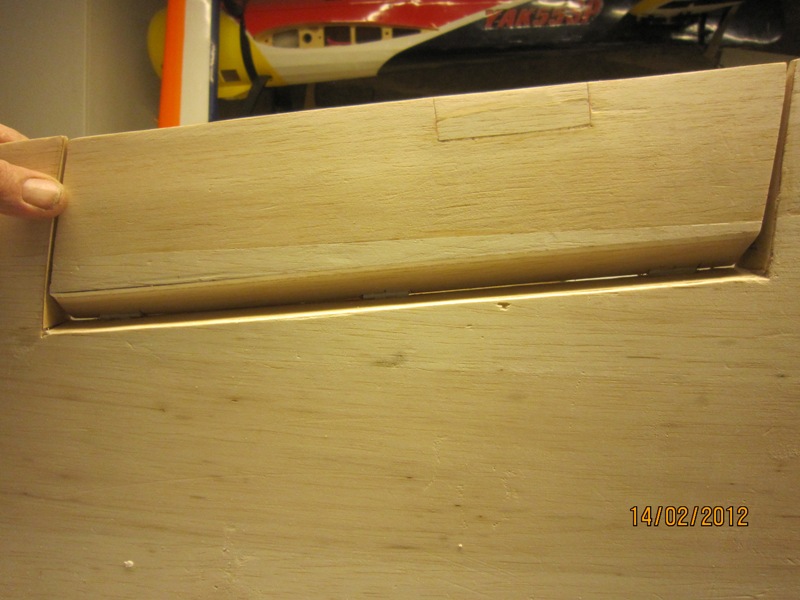

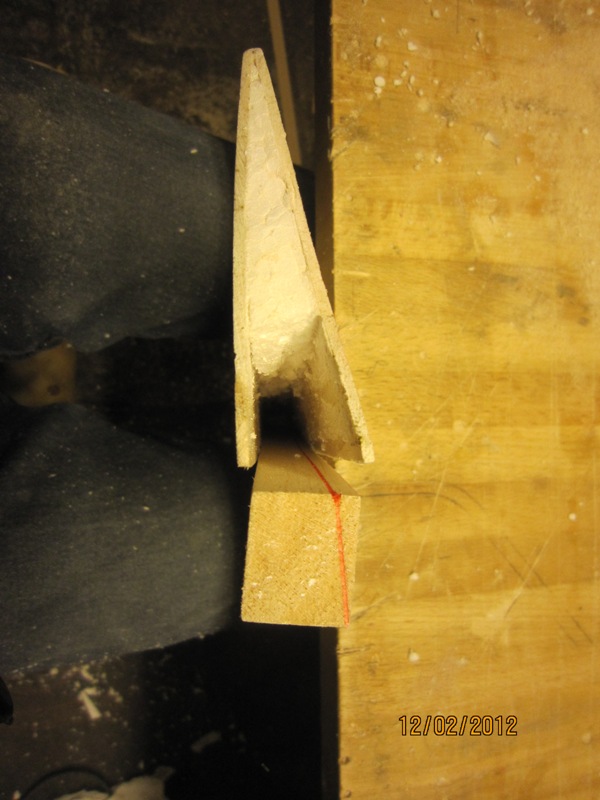

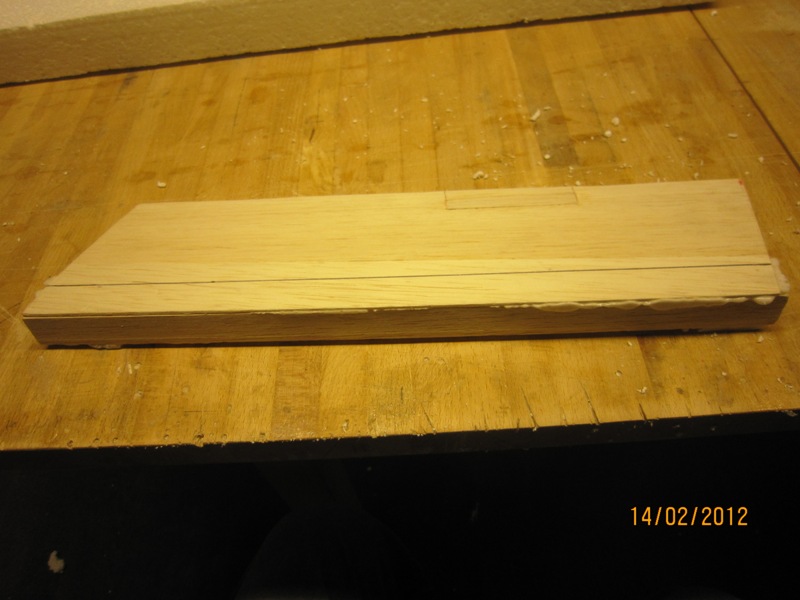

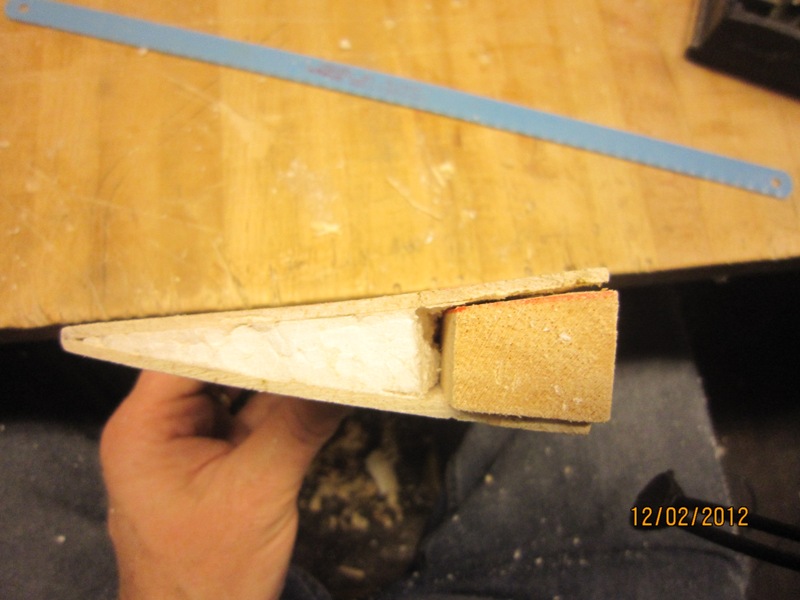

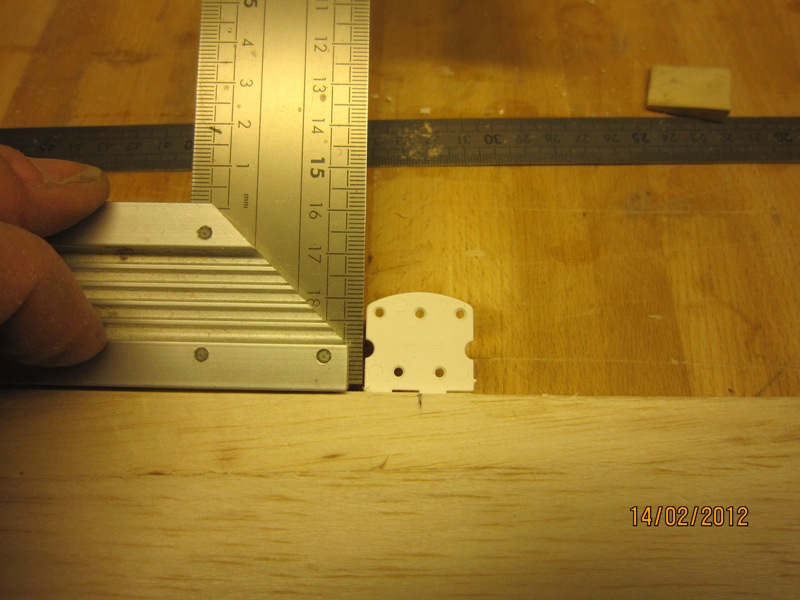

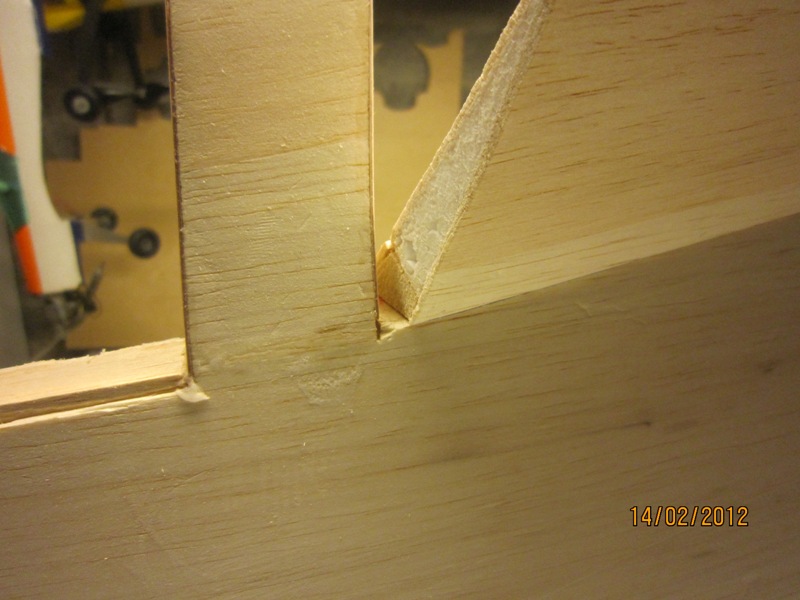

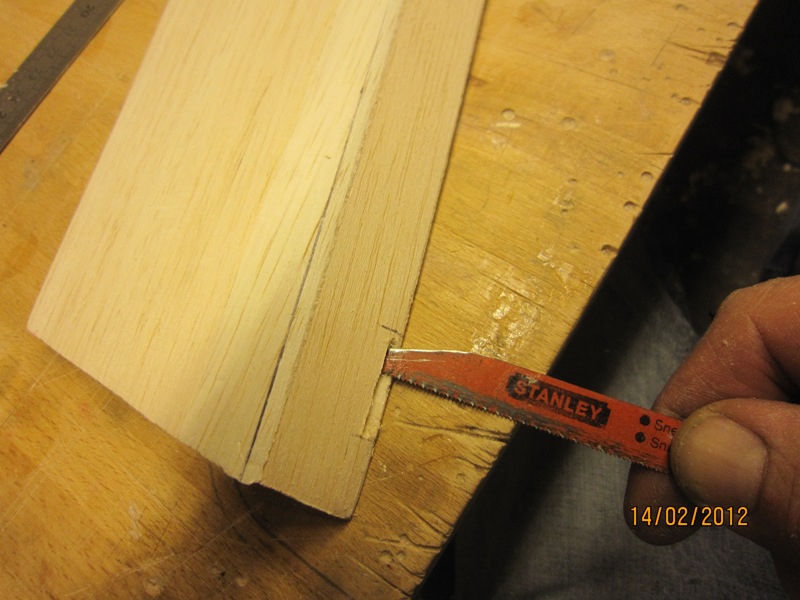

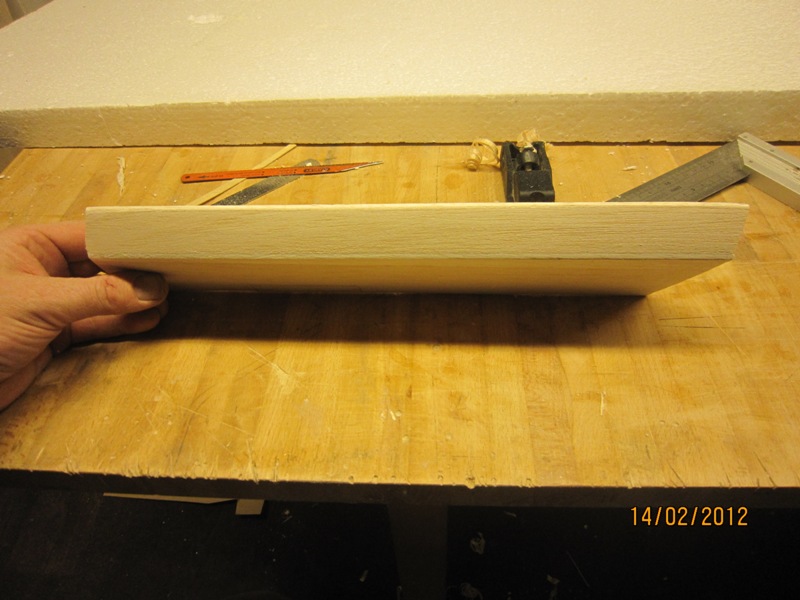

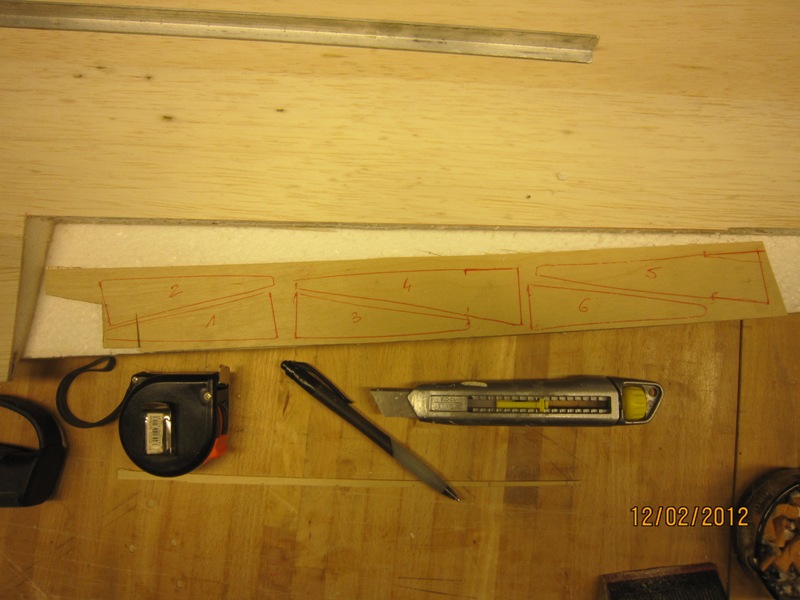

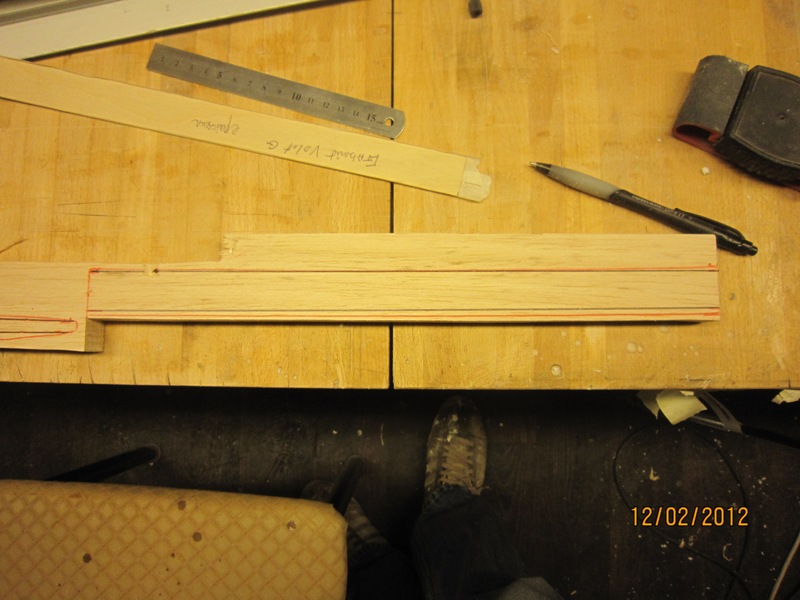

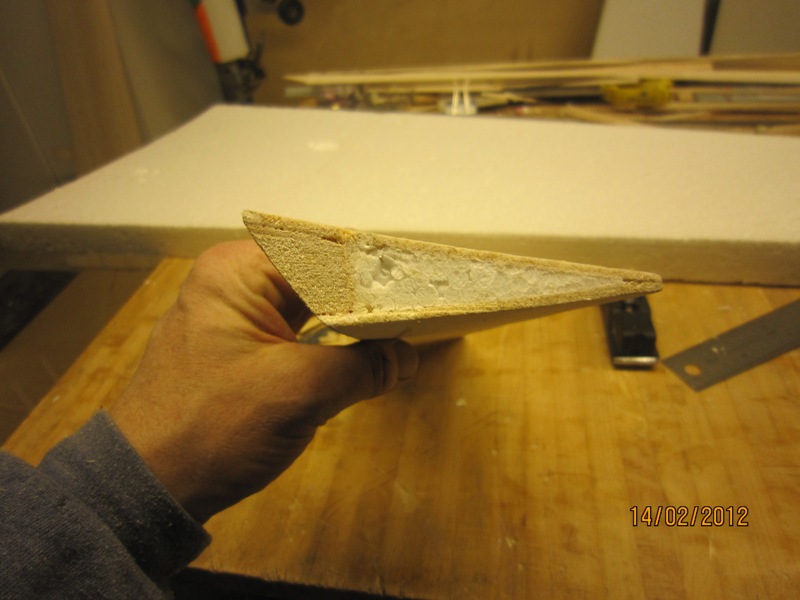

        Les volets sont découpés avec une lame de scie à métaux,     Les renforts latéraux, sont découpés dans du contre-plaqué aviation de 0,8 mm Les parties latérales des volets et de l'aile sont découpé,  2 parties sont découpés plus grandes, pour s'inserer dans l'aile et renforcer la partie centrale Tracage sur un bloc de balsa pour les renforts, Evidement du polystyréne, et traçage sur le montant pour l'insertion Un bon coup de rabot plus tard, Mise sous presse pendant le séchage, je découpe un gabarit en contreplaqué de 0,8 que j'insert entre les deux rails, pour ne pas déformer le volet Tracez la partie à raboter, la colle a un peu débordée, colle P U Un bon coup de rabot plus tard ! Vue de profil Tracez et faites une premiere fente Agrandissez et ajustez avec votre outil préféré, pour moi, une bonne lame de scie à métaux, découpée en pointe et affutée Vérifiez le bon equerrage de vos charnières, il ne faut pas que ça force, votre volet doit monter et descendre librement Essayez les débattements,   Voilà c'est fait, reste plus qu'a coller les cotés . Si vous avez des commentaires, ou de meilleures solutions, n'hésitez pas ! A plus pour de nouvelles aventures !!   >>>>> Haut de page >>>>> Sommaire : l'atelier de Jean-François MARTIN >>>>> Page d’accueil >>>>> Dernières mises à jour
