La construction du BEBE JODEL reproduction de celui de JM ZOLA de la Ferté-Alais (91).

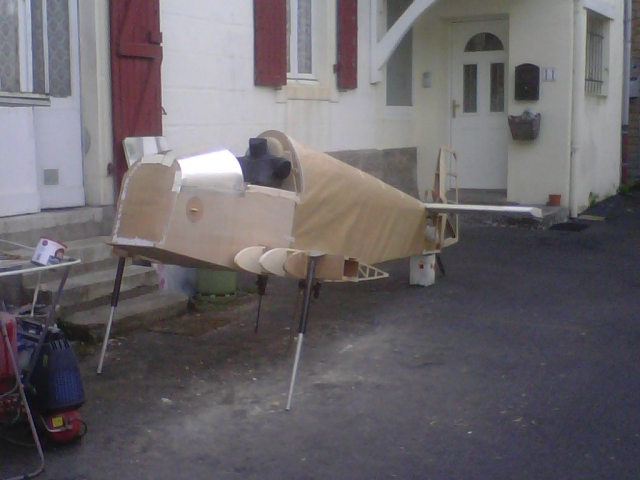

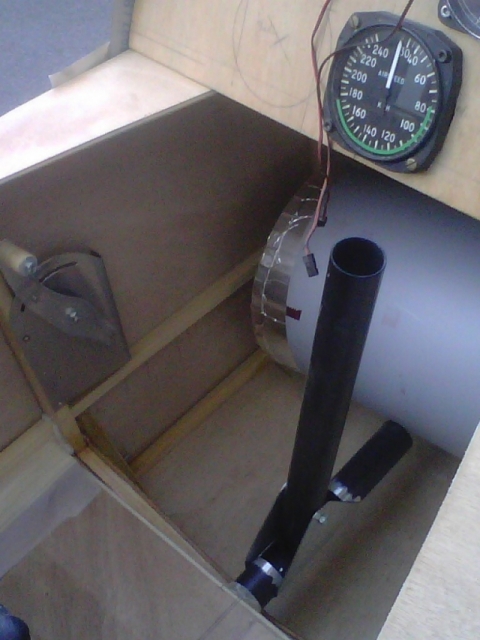

Quelques mensurations du nouveau né a la naissance : - Envergure : 6,03 mètres - Longueur : 4,61 mètres - Poids : environ 60 kilos ------------------------------------------------------------------------------------------------------------------------------------------------------- Son grand père : - Envergure : 7 mètres - Longueur : 5,35 mètres - Poids àvide : 170 kilos Particularités Construction comme au plan, modifications apportées : Le contreplaqué de coffrage est remplacé par de la fibre de verre moulée directement sur la structure par le biais de tôles offset cirées puis recollées sous vide sur la structure comme on peu voir pour le capot ou l'on voit la tôle en place avant moulage, Le manche reproduit est fonctionnel et a été fait avec un clef d'aile pliée (recyclage !), La commande de moteur AUG5 plus perles de collier, Les instruments fonctionnels merci JM ZOLA et l'Amical Jean SALIS pour les instruments, Pour le train, rien de bien compliqué, des tubes de ressorts de fourche de mobilette et des roues de scooter avec les disques, Pour la béquille de queue, deux lames d'alu pliées et une cuillère en inox pour former le patin riveté avec des rivets àclaquer, Moteur prévu un Limbach 280 (Je suis a la recherche du moteur, merci de me contacter) Premier vol prévu au printemps 2015 et rencontre en septembre avec son grand père àla Ferté Alais (91) D'autre photos viendront au fur est àmesure agrémenter le suivi de la construction... [caption id="attachment_49364" align="alignnone" width="640'>Télécharger le PDFC'est un gros BB [caption id="attachment_49365" align="alignnone" width="640'>Télécharger le PDF

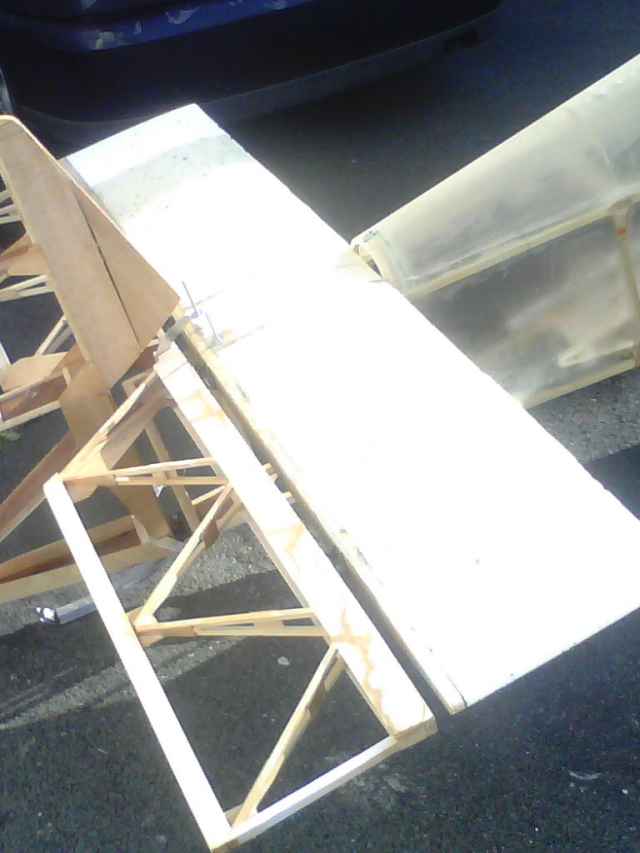

Profondeur et dérive en place [caption id="attachment_49366" align="alignnone" width="640'>Télécharger le PDF

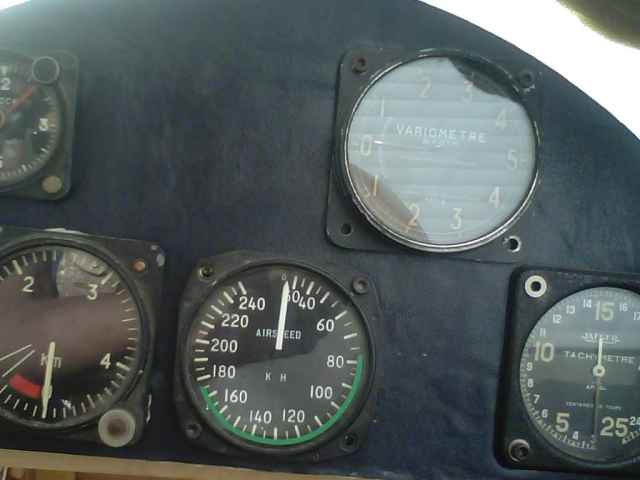

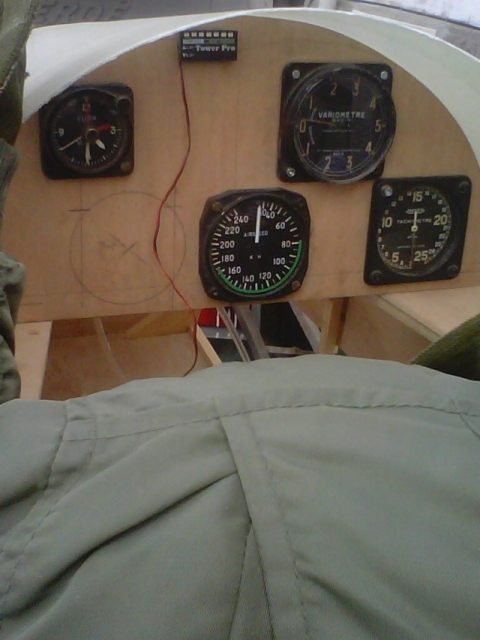

Tableau de bord en cuir
