Il s'agit d'un Gee-Bee R-3 prévu pour un 30 cc, mais il sera équipé d'un 50 cc RCGF !
Affaire àsuivre de très près...
 -
 -
 -

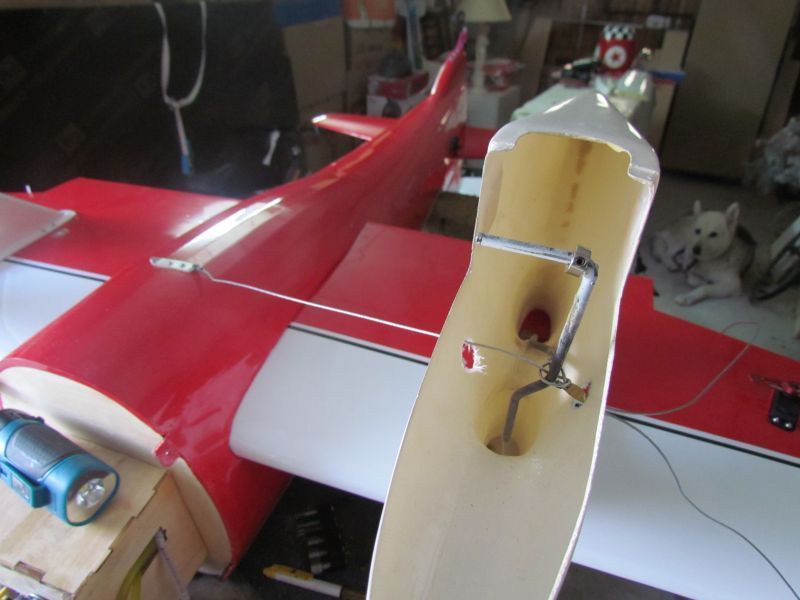

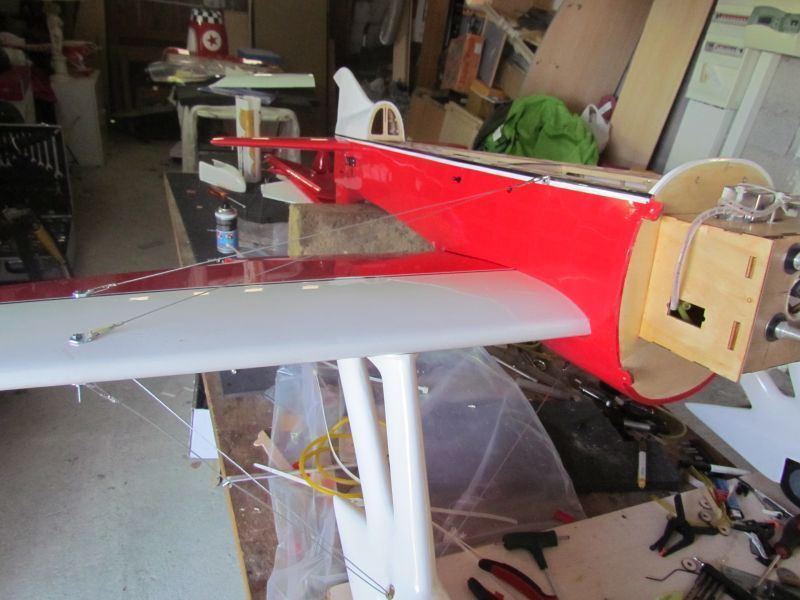

Montage des haubans sur le R-3, bien que rien ne soit prévu d'origine !

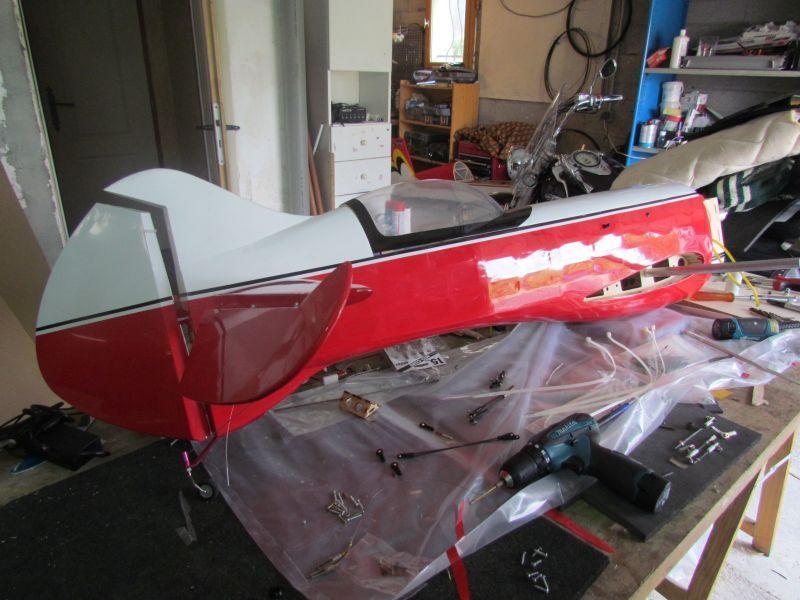

Coté accès dans le fuselage, rien àredire !

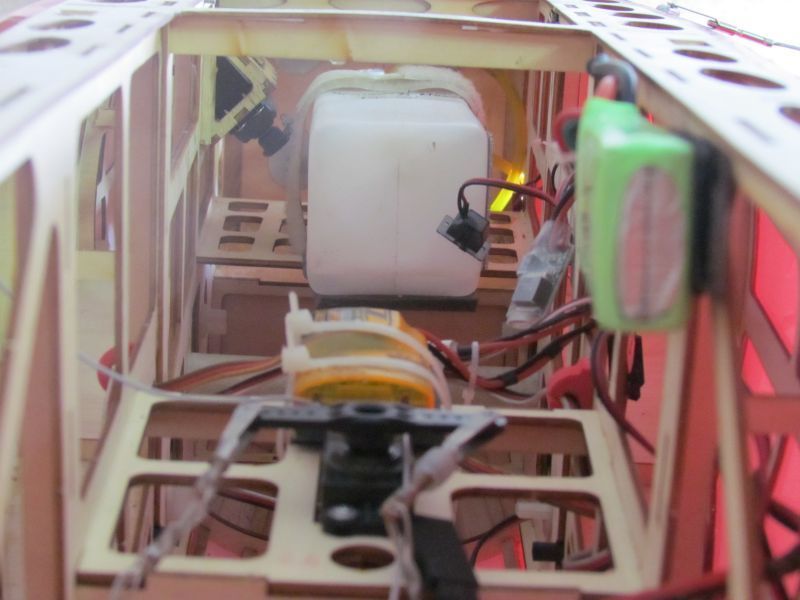

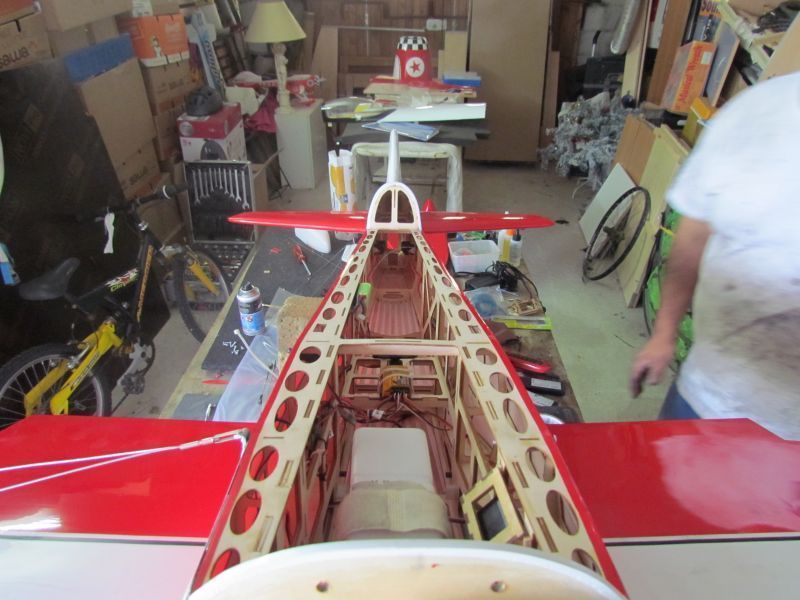

Une vue de l'intérieur
Les haubans de l'extrados.

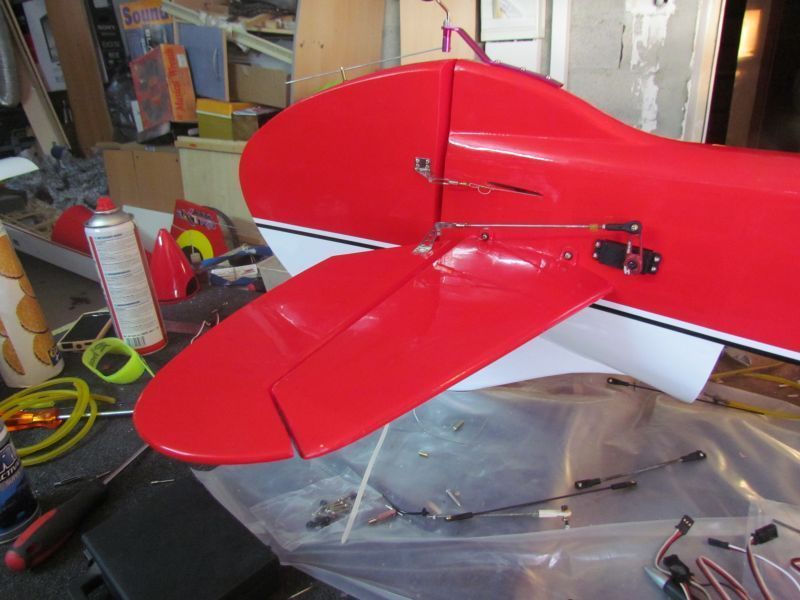

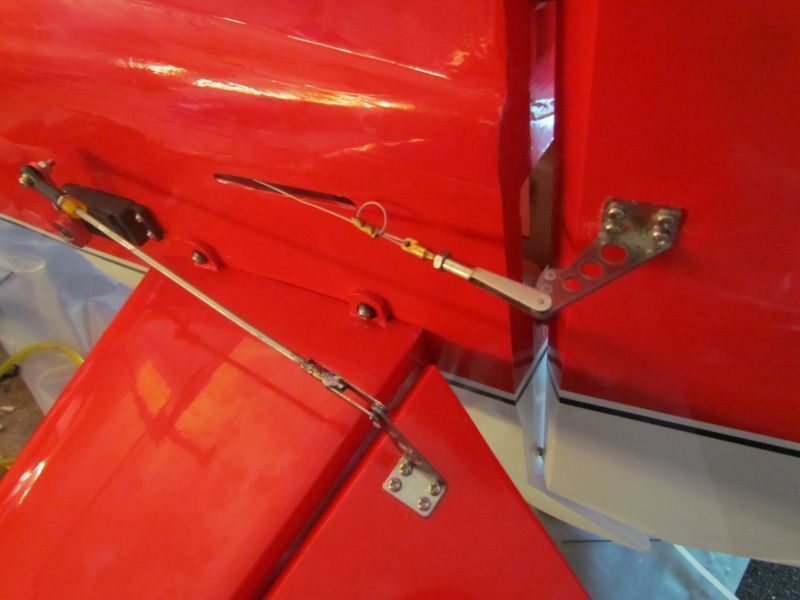

Montage des commandes
 -

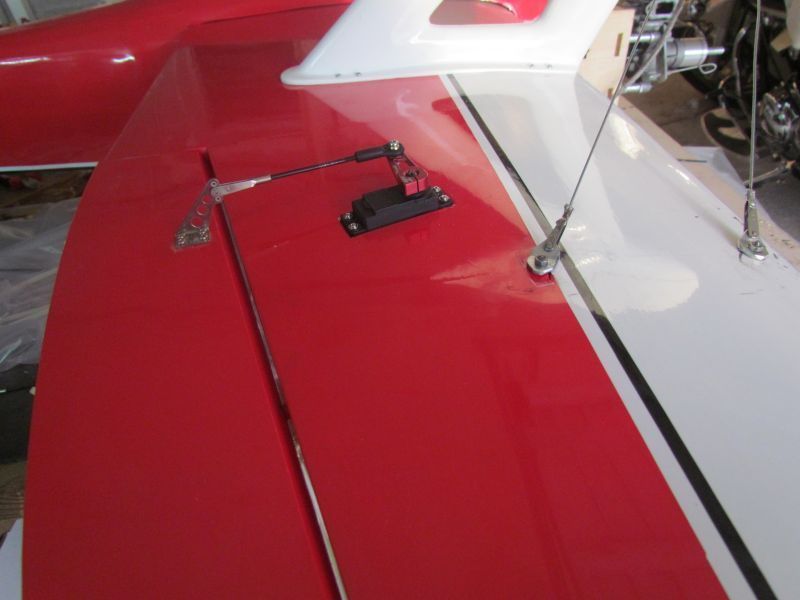

Servo d'aileron en prise directe

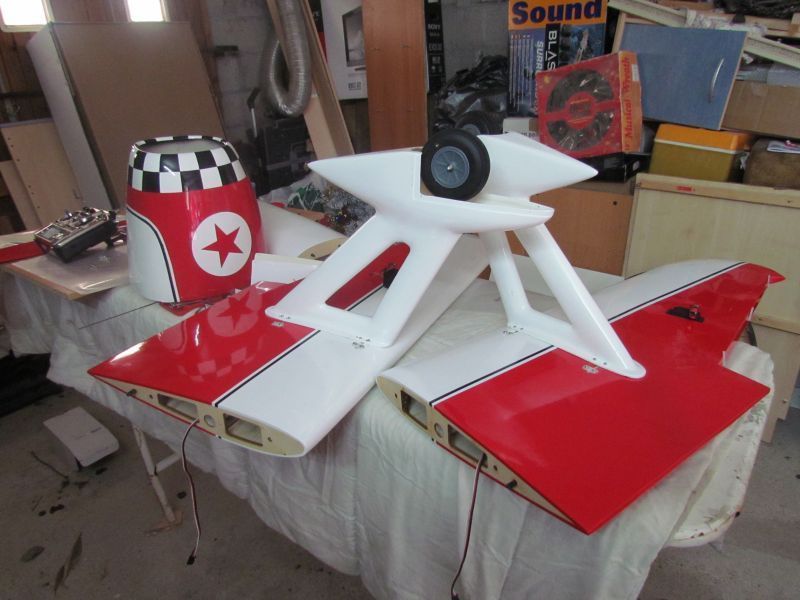

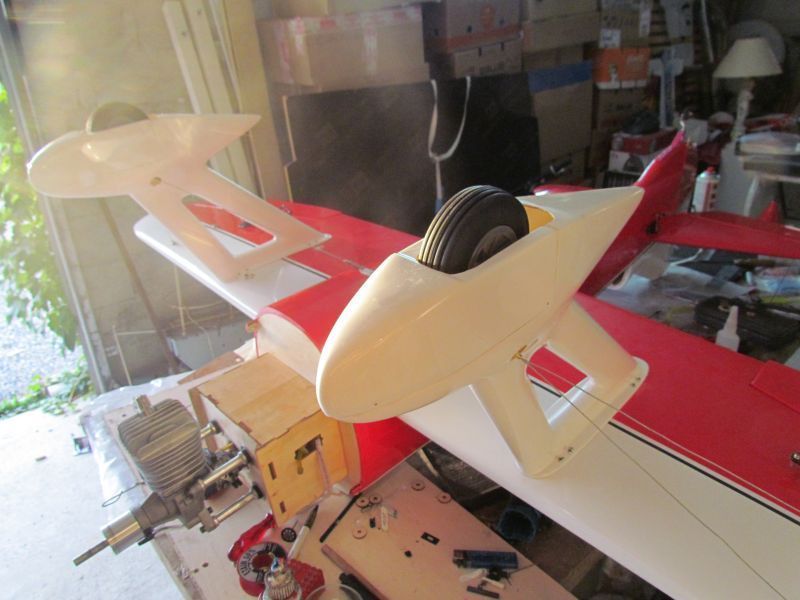

Les haubans d'intrados traversent les carénages de roues
 -
 -
 -

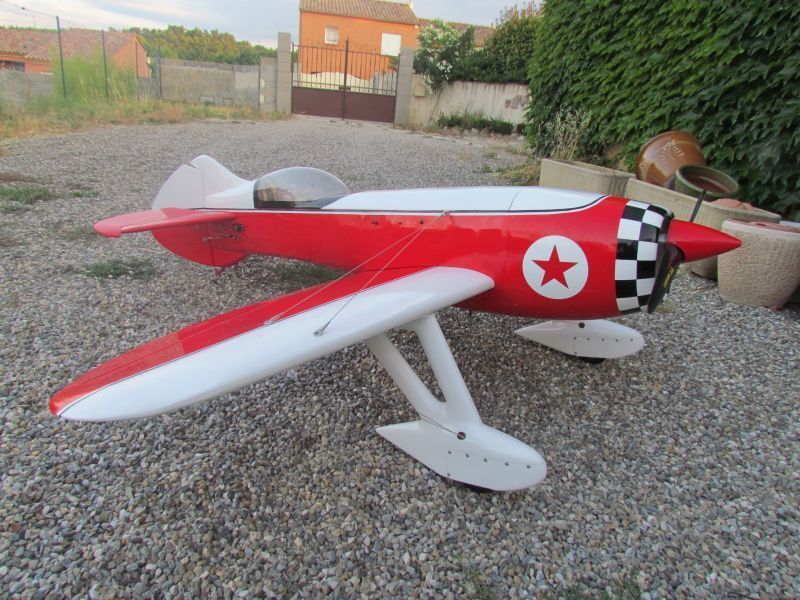

Belle machine !!!
Et toc !

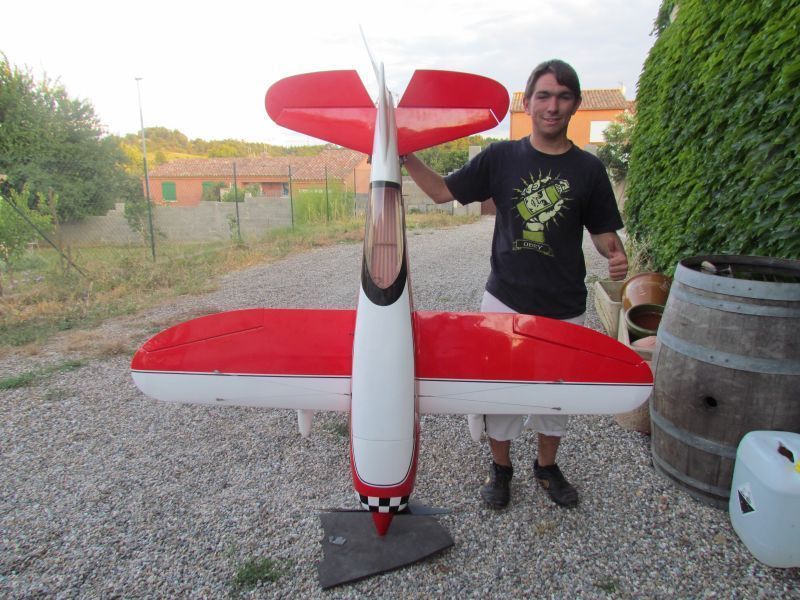

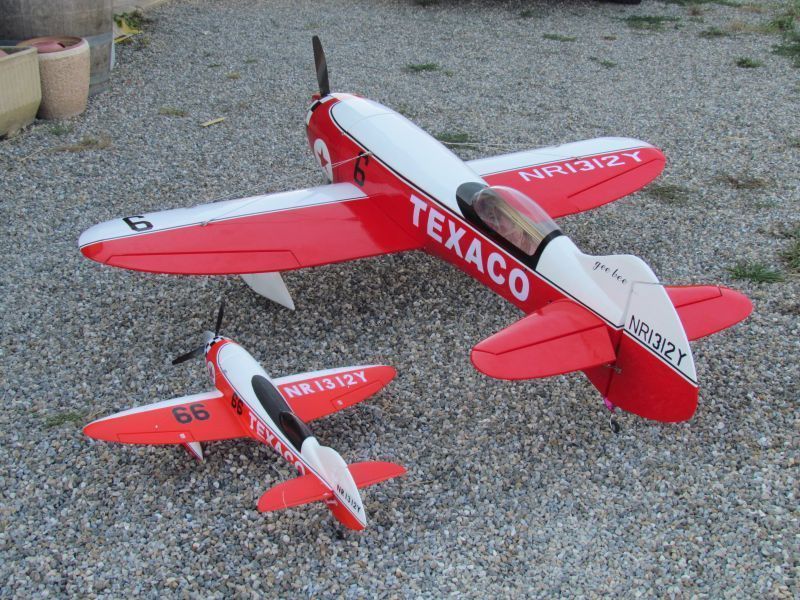

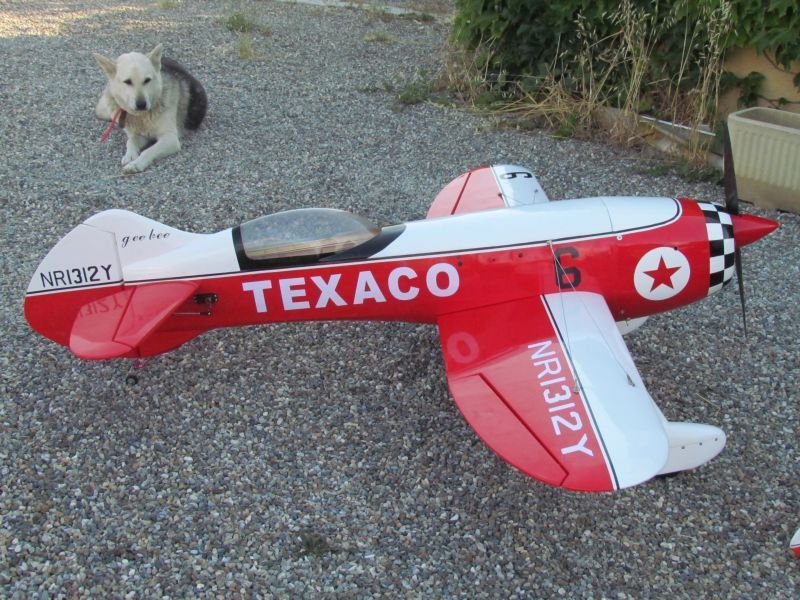

Un Gee-Bee R-3 de 7 kilos pour 1,85 mètres d'envergure !!!
 -

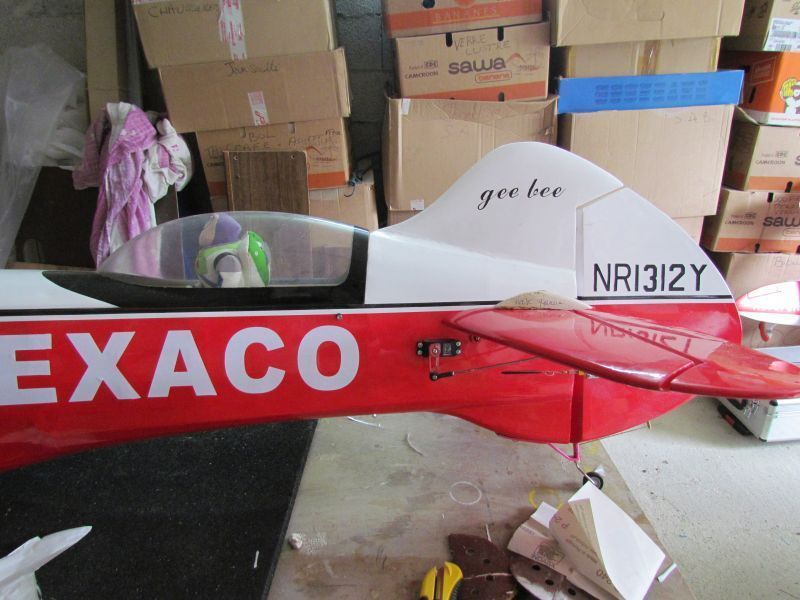

Après le premier vol, il s'avère que la dérive est trop petite. L'axe de lacet "ne tient pas la route". Une petite modif s'impose...

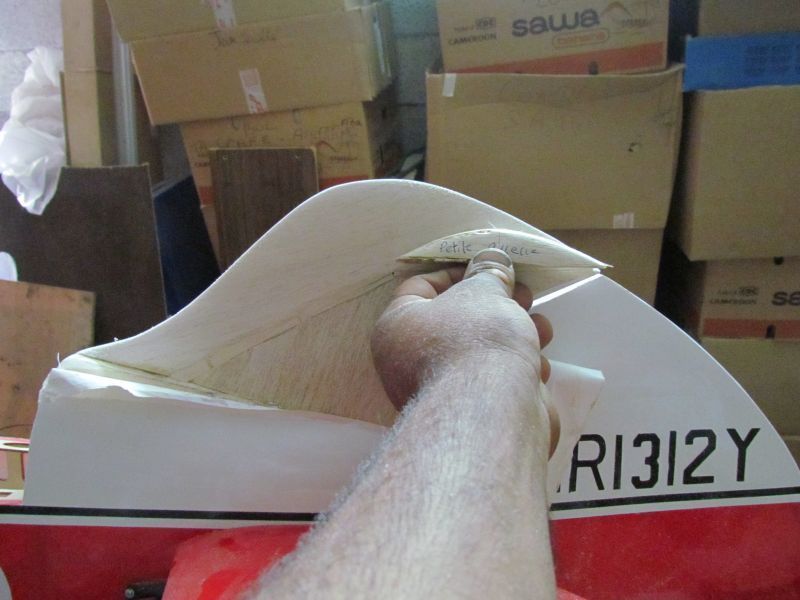

La dérive passe de 16 cms de hauteur, à21 cms.
Suite au prochain vol d'essai...

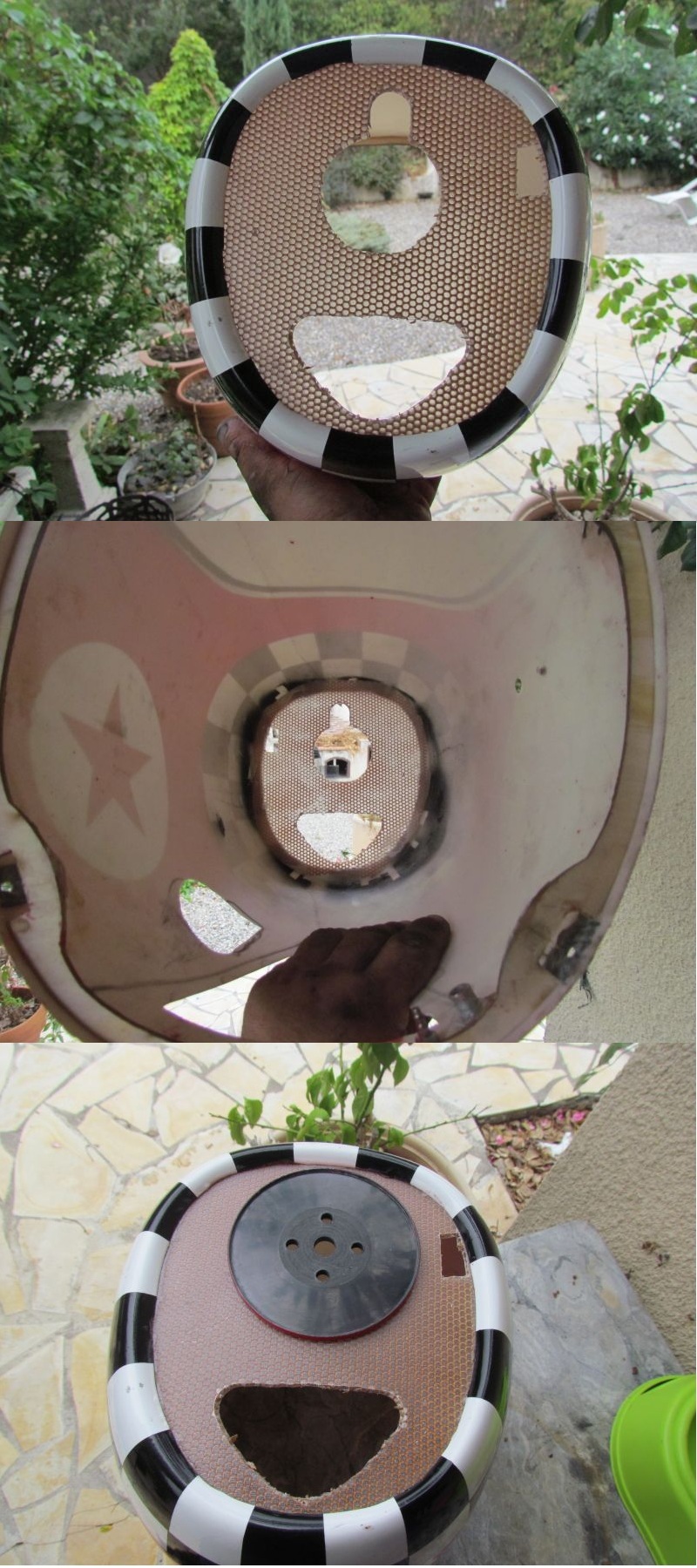

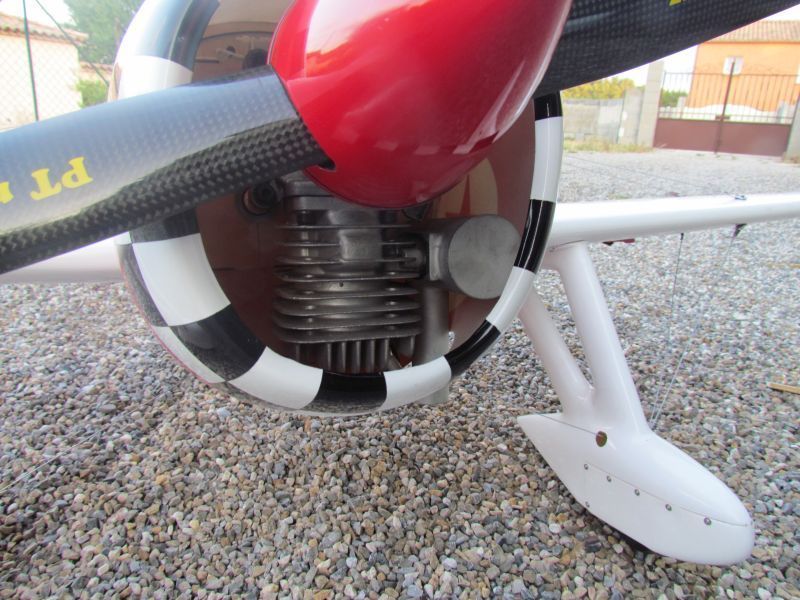

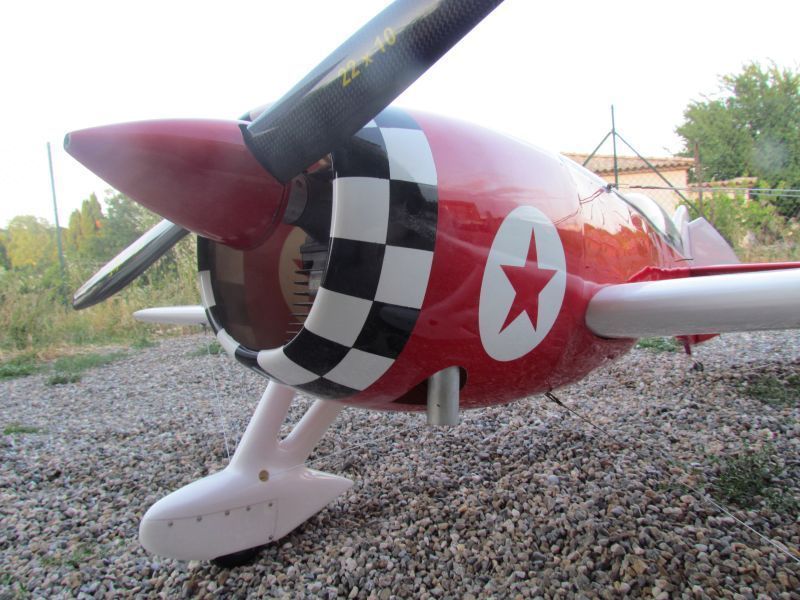

Modification de l'entrée d'air et du capot.ÂÂ
Le petit point rouge correspond au centrage de la bête !
Prise des cotes avec le réglet
Pour les fixations de haubans, Michel s'est servi de tige de 3 et collé un tube de carbone creux de 3 mm intérieur àtravers l'aile. Il est collé sur le coté de la nervure et coupé au ras du coffrage de par en part pour ne pas écraser l'aile lors du serrage des platines de fixation des câbles. Pour la fixation du hauban ventral, deux bois ronds et durs collés contre le couple inférieur pour pouvoir visser la platine. Et pour ceux du dessus, il a modifié le premier montage par une tige filetée qui prendra en part 4 écrous pour ne pas déformer le fuselage.
La modification de la dérive a nécessitée de la rehausser de 16 à21cms au plus haut. Pour le centrage, Michel a installé un moteur RCGF de 50cc avec 2 batteries Li-Fe de 6.6 volts et 2300 Mah et l'allumeur. Pour le capot, les vis fournies sont à visser sur des écrous de 3 mm. Ils n'ont pas tenus pas dès le premier vol ! Michel a modifié tout çà. Suppression des écrous prisonniers de 3, puis  collage d'un contreplaque sur l’arrière de la fixation du capot, puis montage de vis plus longue dans le bois.
Maintenant, voici la modification du train du Gee-Bee R3.
Corde àpiano de devant, diamètre de 5 au lieu de 4 et celle de derrière, toujours 4 ! On verra au test !!!
