Réalisation des gabarits et découpe des ailes, par Olivier DUPRE

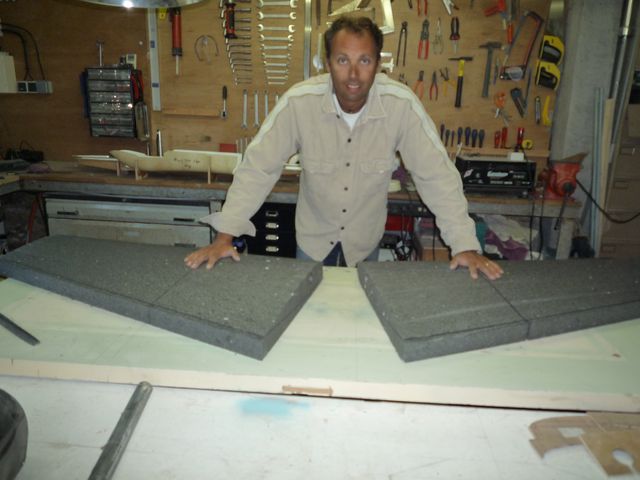

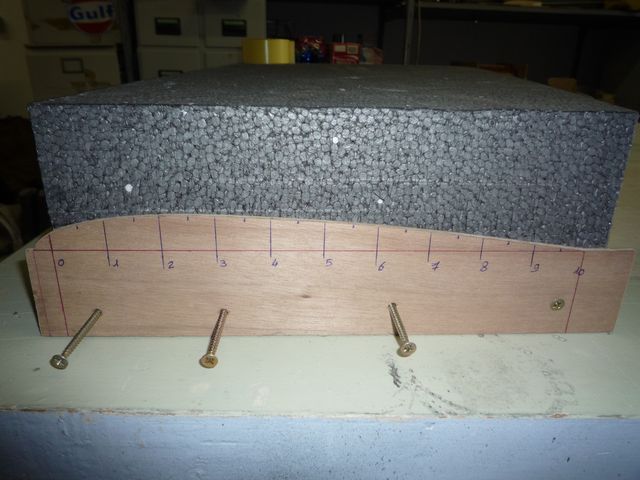

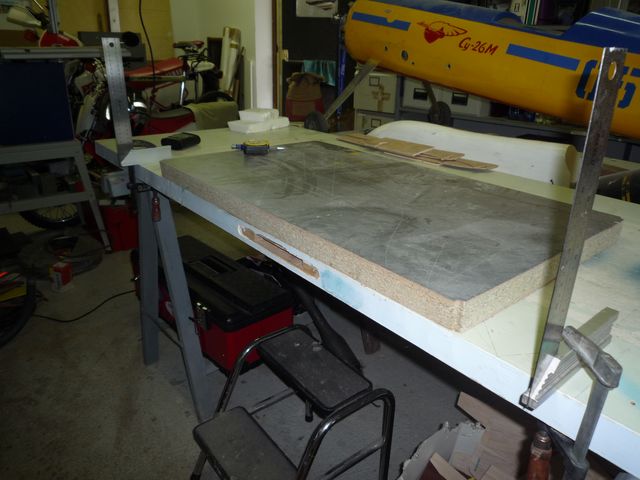

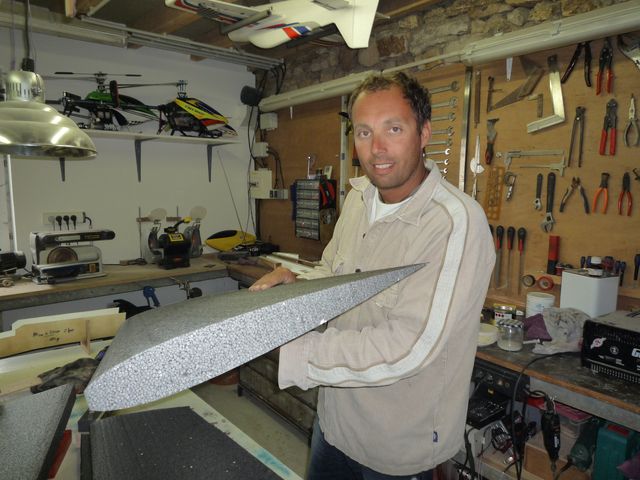

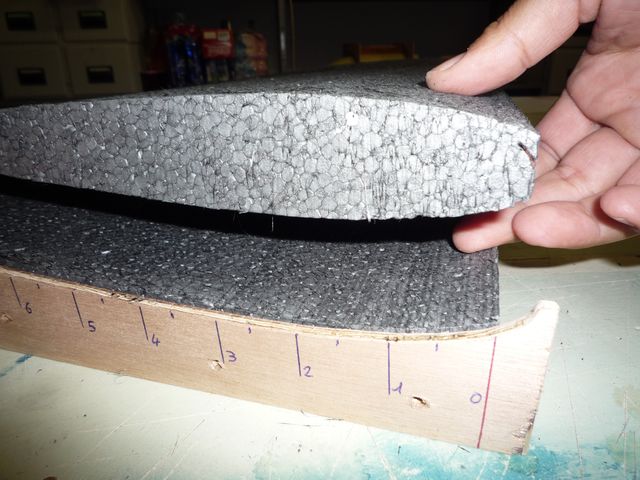

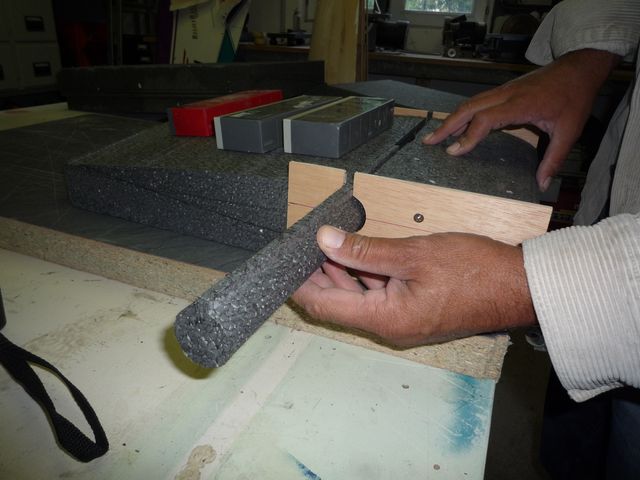

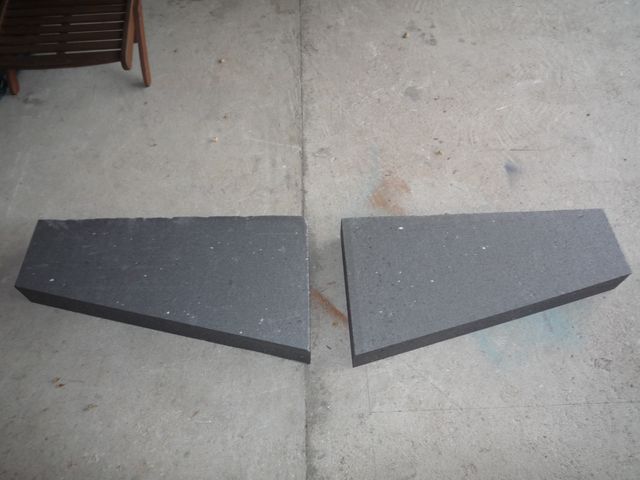

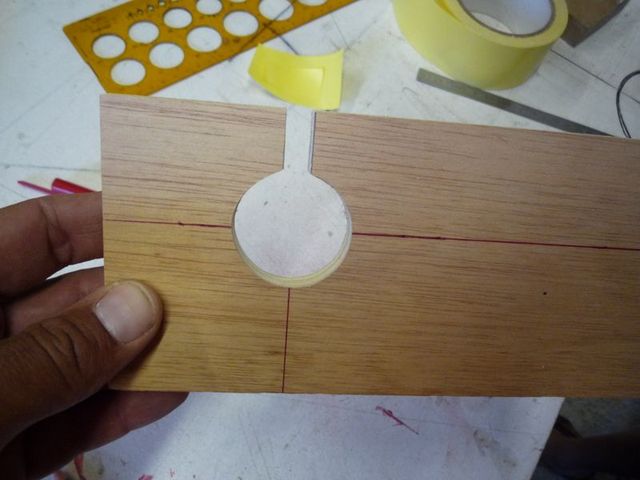

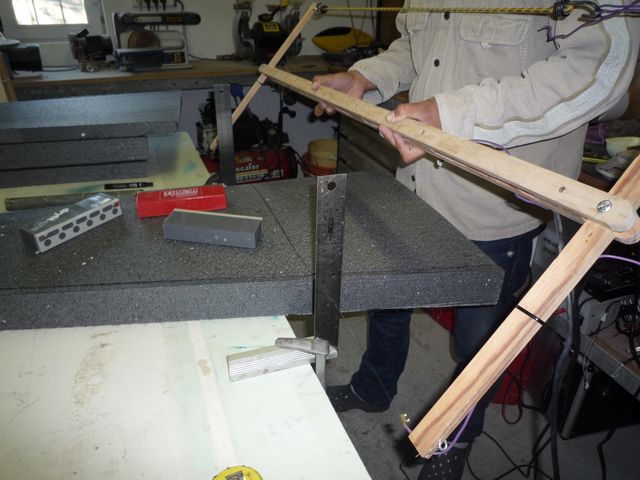

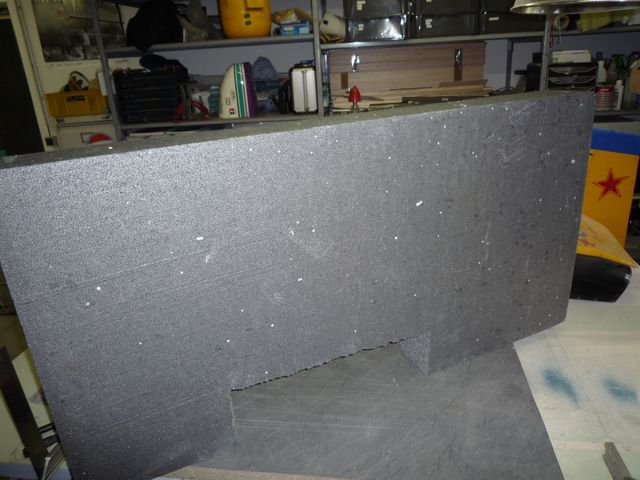

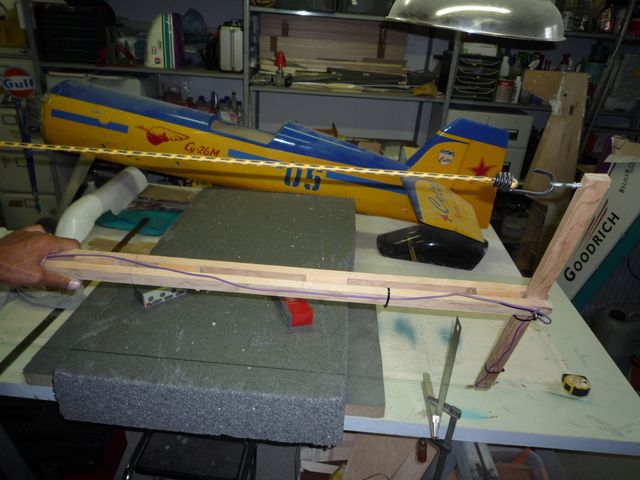

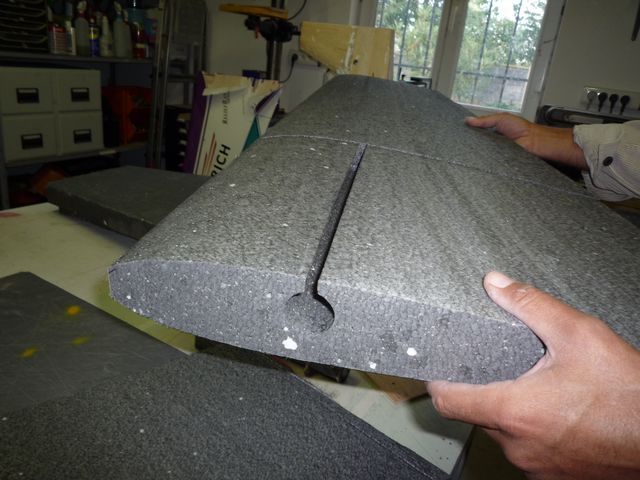

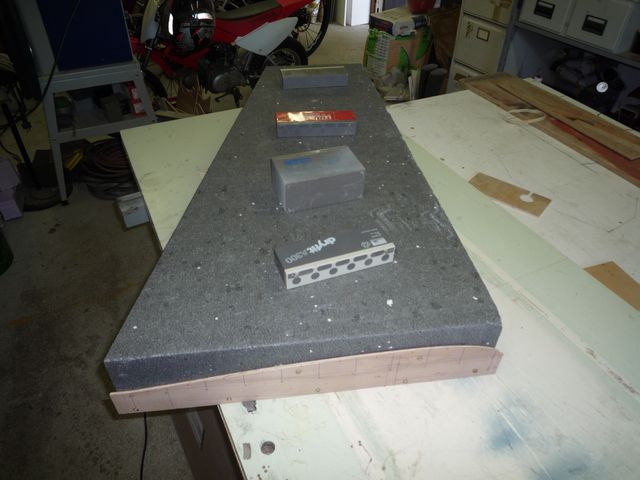

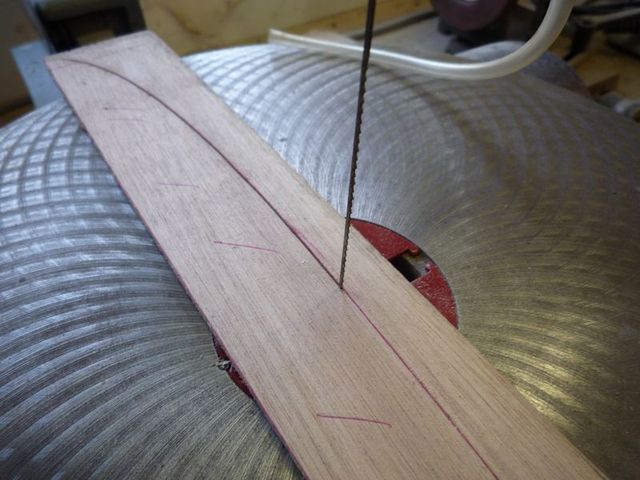

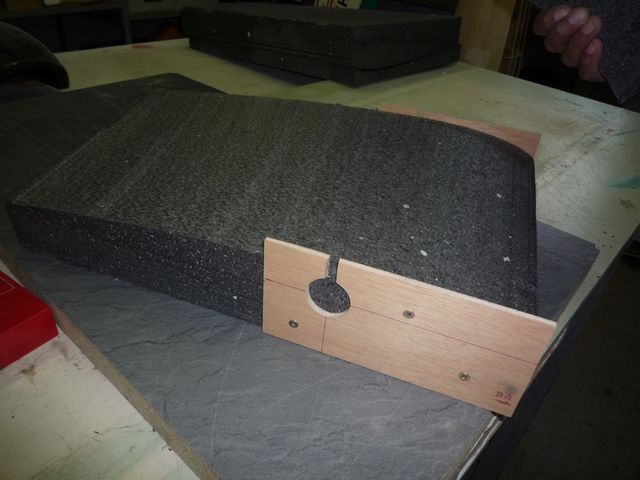

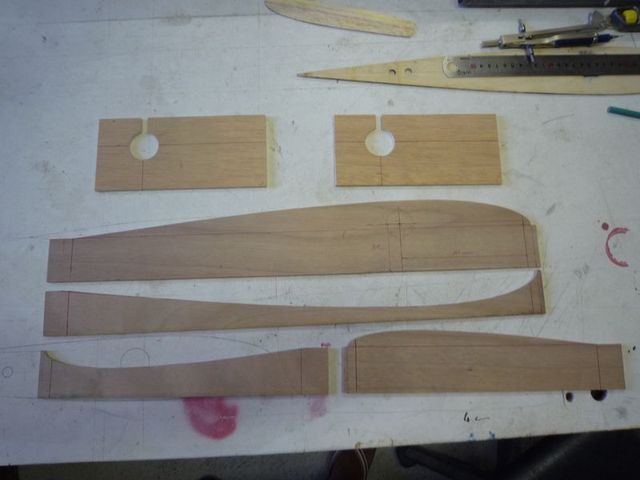

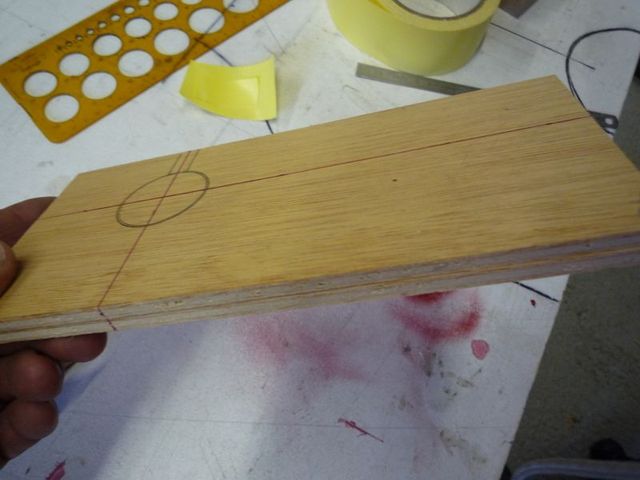

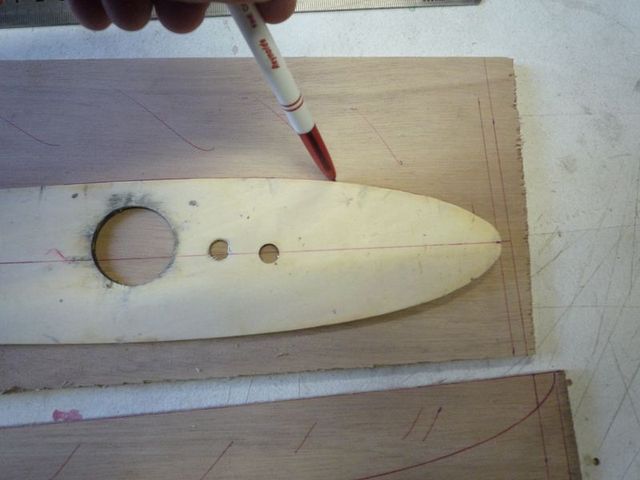

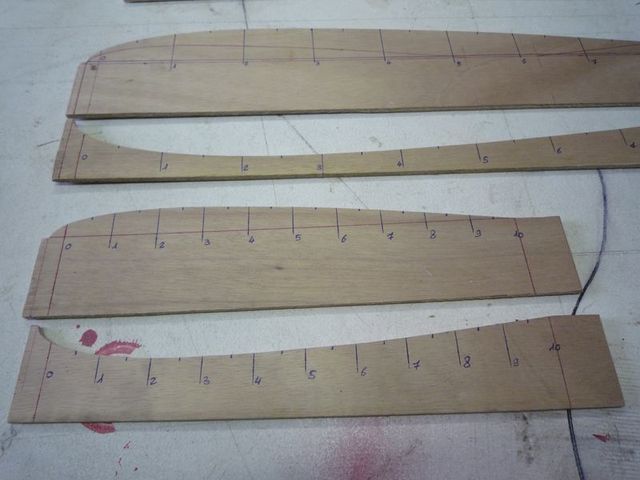

P1070760     Aujourd'hui je fais les gabarits qui vont me permettre de découper les noyaux. Tout est réaliser en 5mm     gabarit Les nervures emplanture et saumon ont étés récupérées sur les ailes casser, et ont servi pour le traçage des gabaries de découpe. gabarit_03 gabarit_04                                 gabarit_13 Gabarits pour la découpe des logement de clés d'aile. gabarit_14 gabarit_15 L'ensemble des gabaries de découpe, poncer soigneusement les surfaces qui seront en contact avec le fil pour qu'il glisse bien sans accrocher. gabarit_16 Placer les divisions qui vont servir de repaires pour l'avancement du fil, et oui je découpe a l’ancienne. (manuel) P1070798 P1070802                               Un pote a eu la bonne idée de refaire l'isolation de sa maison (merci gilles), par-ici les chutes de polystyrène, et hop on va transformer tout ça en une aile de haute technologie..... (Je rigole) P1070801 P1070803                               Découpe des pains. P1070810 P1070811                               Pose des gabarits. P1070813 P1070812                               Cà commence à ressembler à quelque chose. P1070814 Je coupe les noyaux en deux (après prise de cotes) P1070818 Gabarits de clé d'aile mise en place. P1070819 P1070820                                 P1070821 Et voila la découpe est finie, les noyaux sont prêt pour devenir des ailes, a plus. Je précise bien que ces petits tutos sont juste destinés à partager avec les copains (parfois partis loinnnnn) A plus pour la suite ! >>>>> Haut de page >>>>> Page d’accueil >>>>> Dernières mises à jour >>>>> Sommaire : l’atelier d’Olivier DUPRE
