Un Typhoon en construction chez WG Composites, 1 ère partie

[caption id="attachment_15669" align="alignleft" width="220'>Télécharger le PDF
Typhoon

Construction du Typhoon par Gilles WATELET, en direct de chez WG Composites...

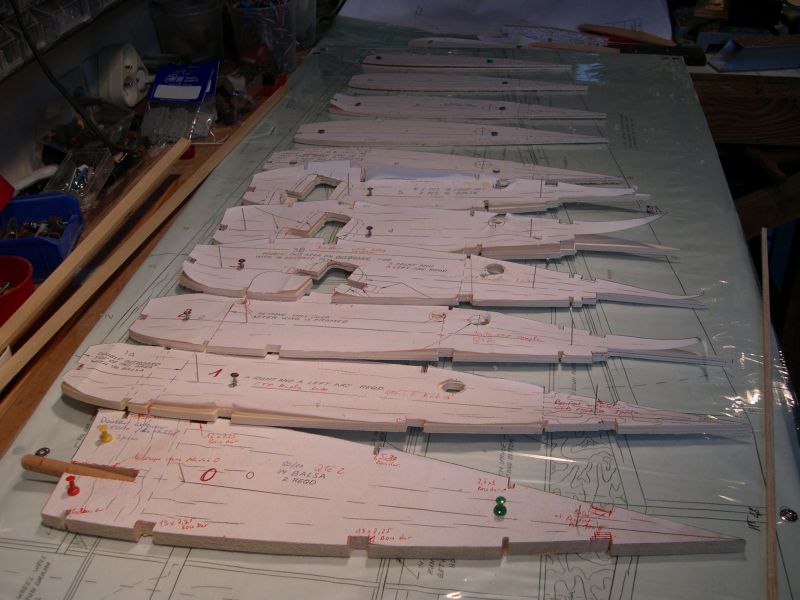

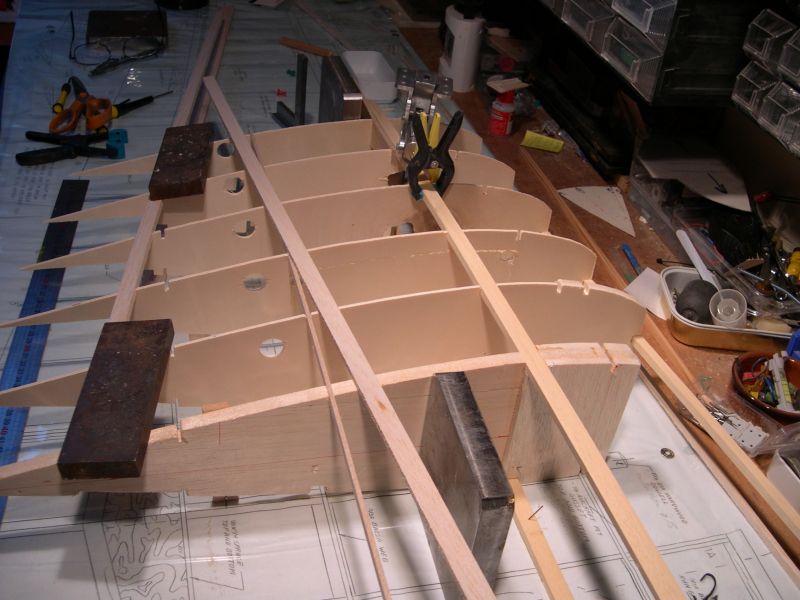

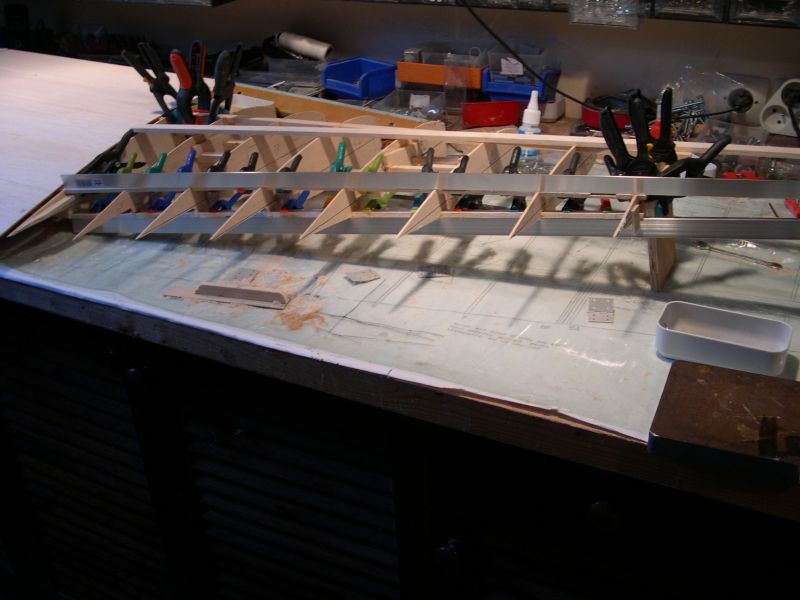

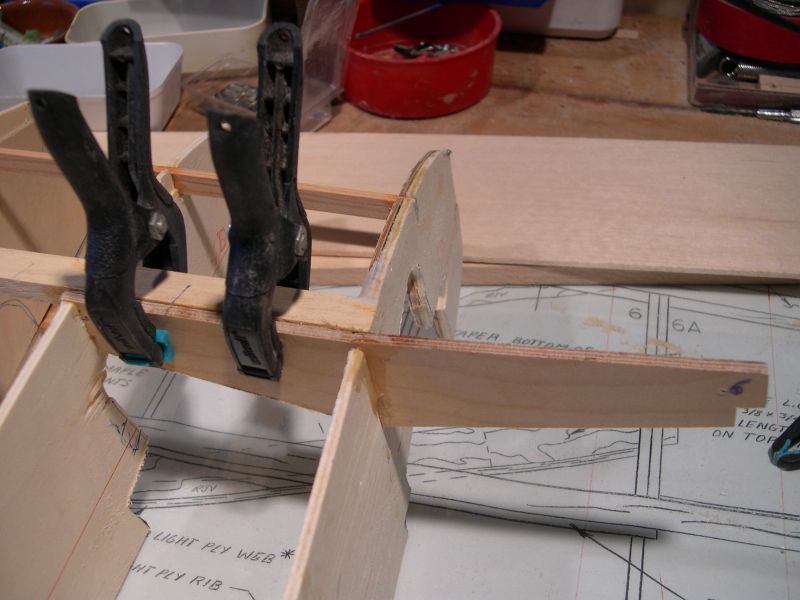

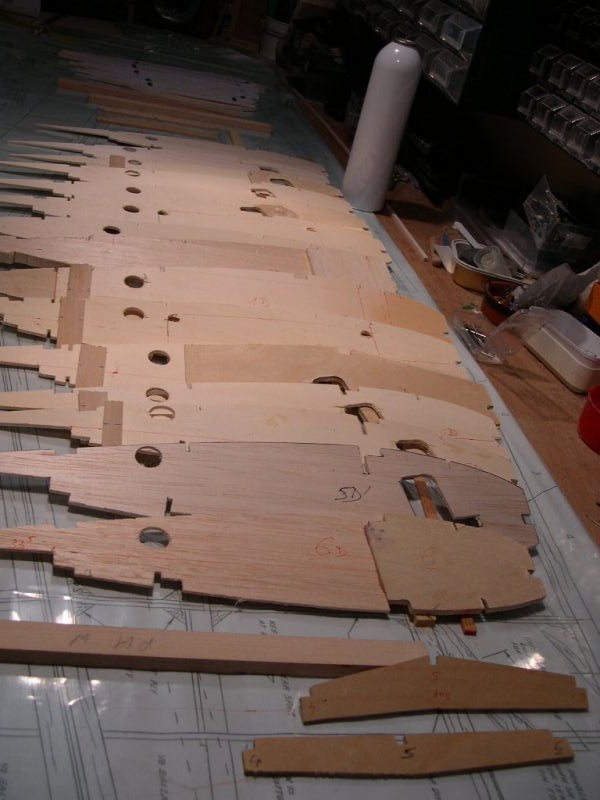

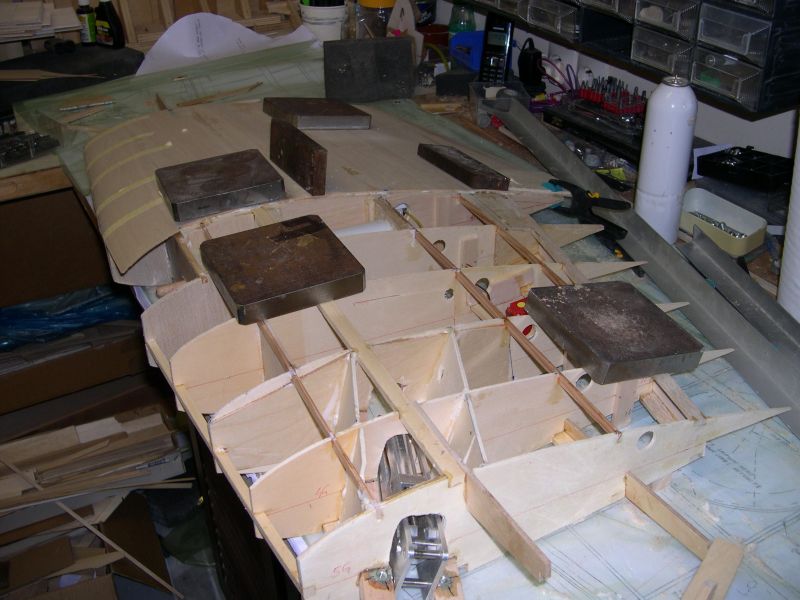

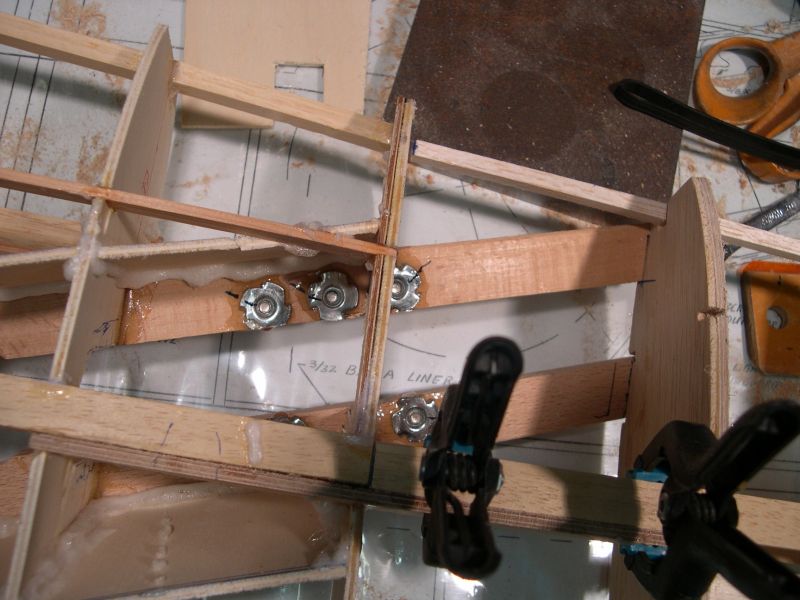

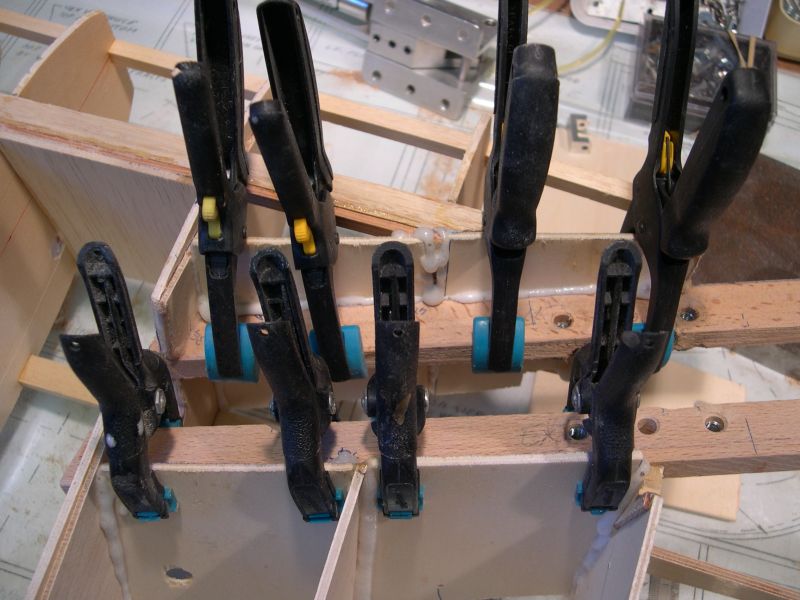

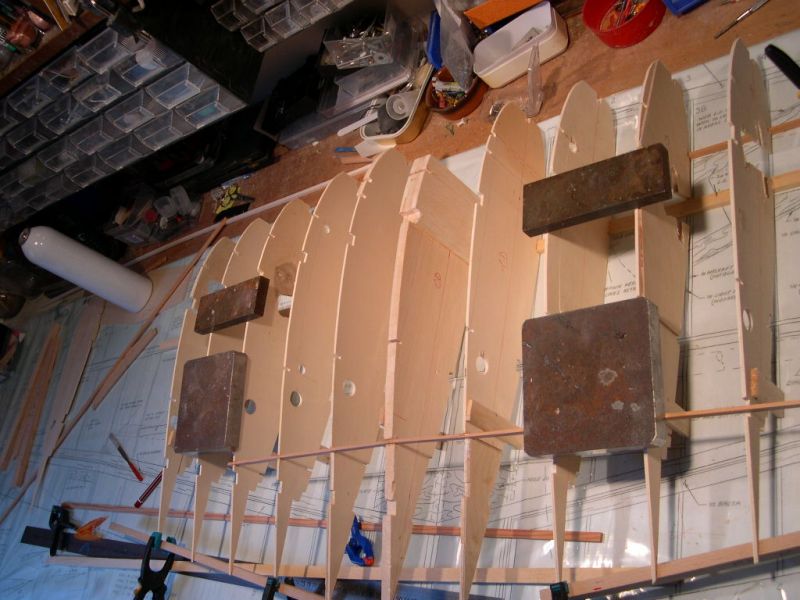

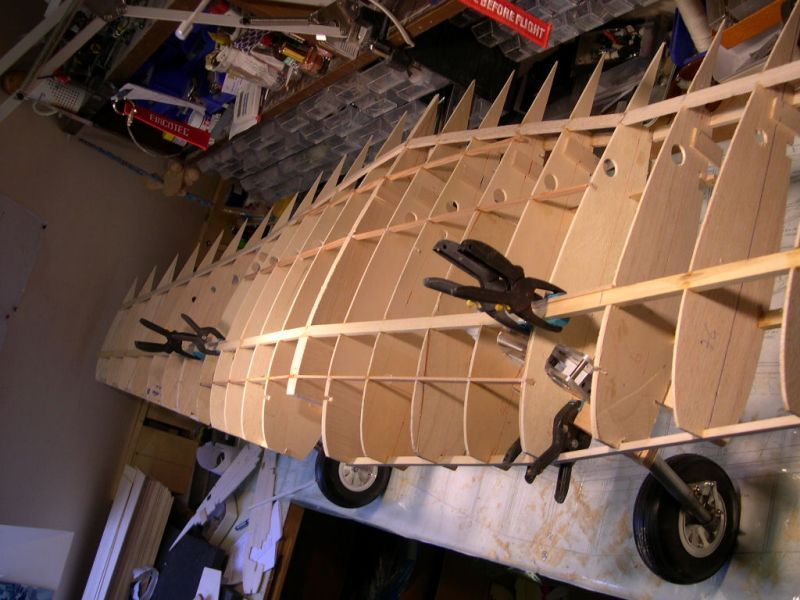

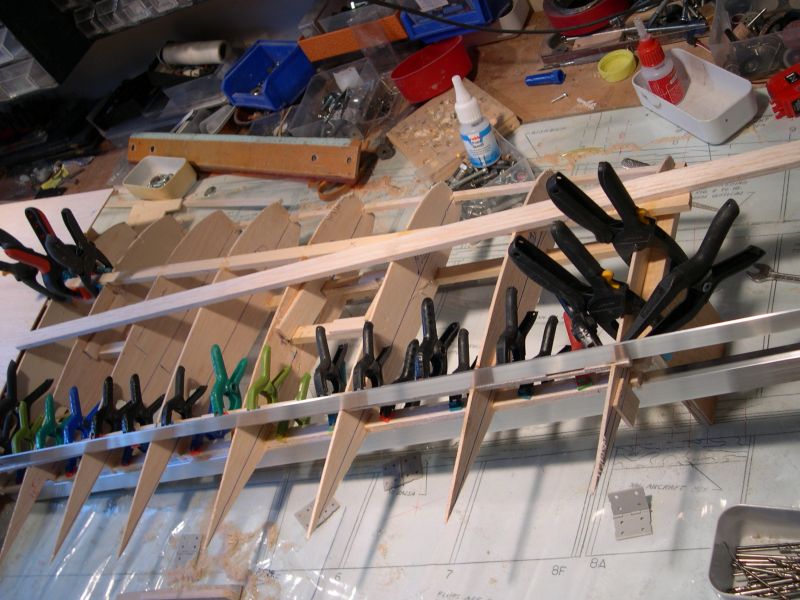

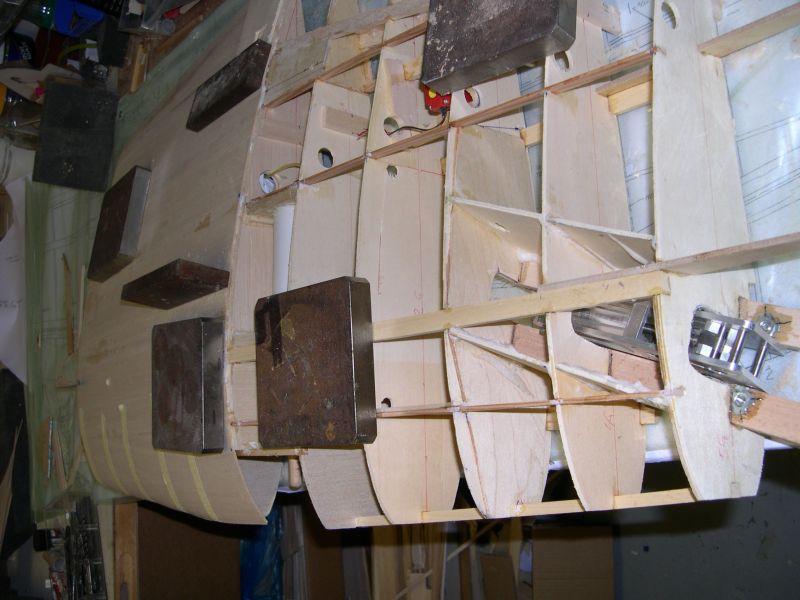

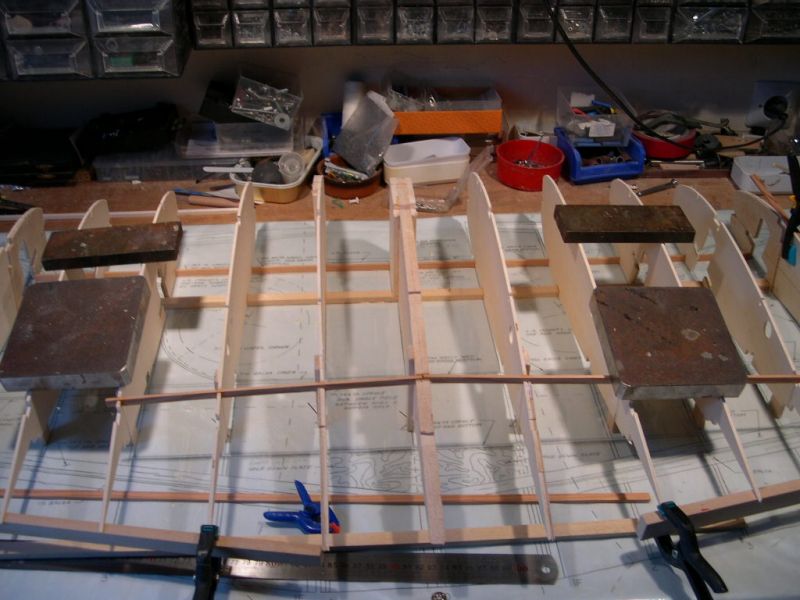

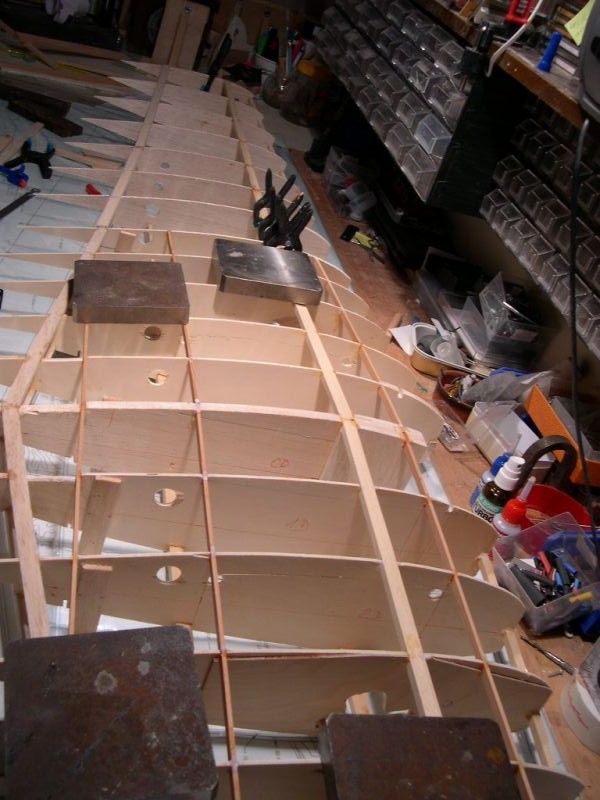

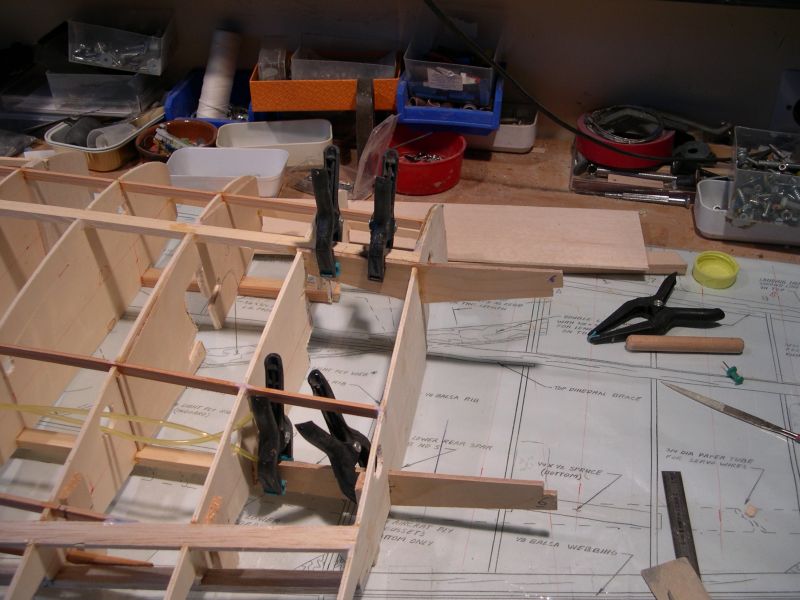

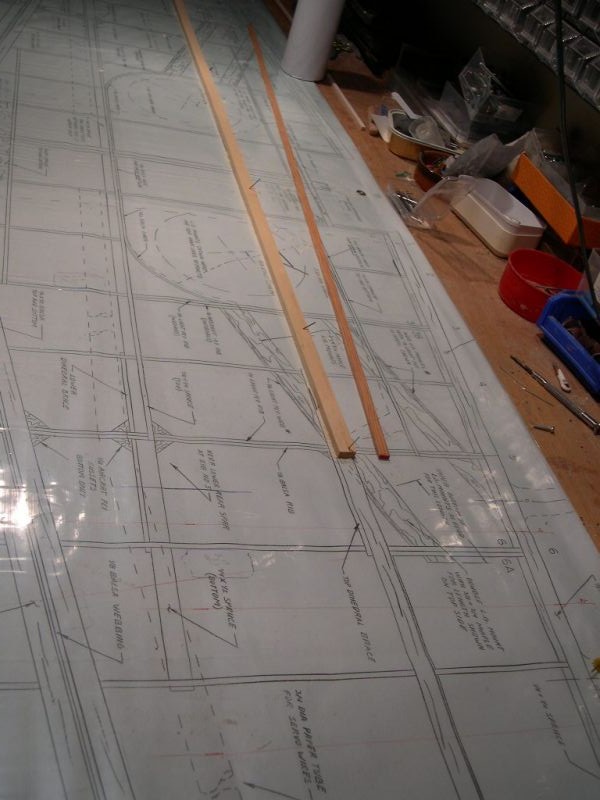

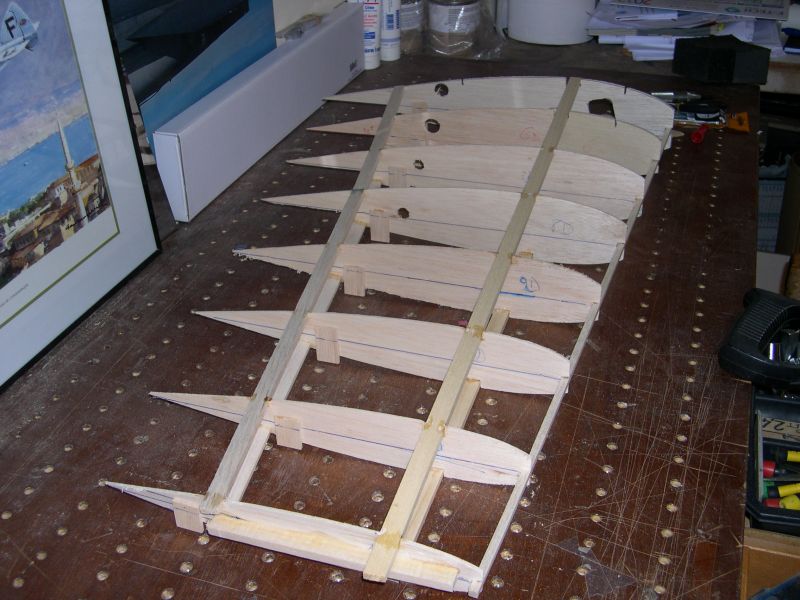

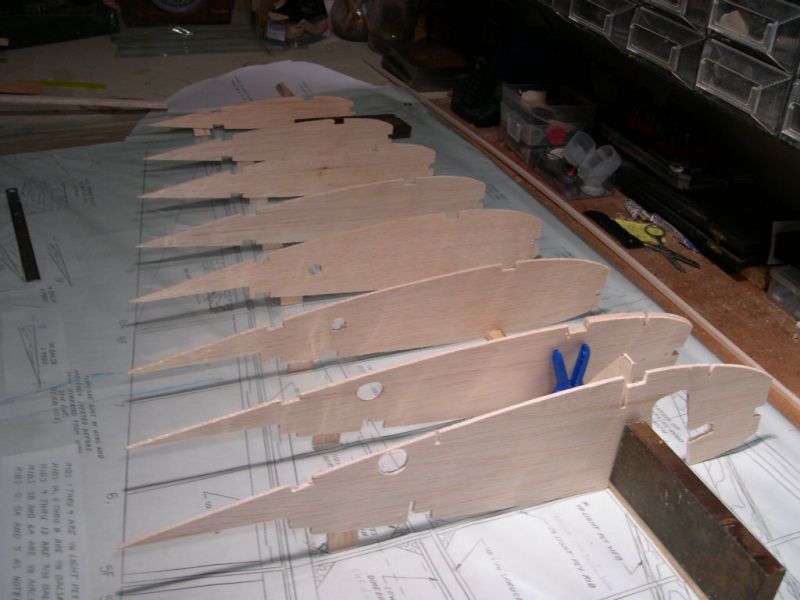

Après découpe des nervures, un petit montage à blanc pour vérifier toutes les encoches (photos 1 à 4) après quoi on peut commencer à glutter! (photos 5 et 6) Allez hop une partie centrale, Tiens, tant qu'on y ai : hop une extrémité de voilure gauche (photos 7 à 9) puis une droite Commentaires : suivez les plans, tout s'ajuste parfaitement ! En direct des ateliers WG Composites !!!   [caption id="attachment_15659" align="alignnone" width="600'>Télécharger le PDF
Typhoon 1

  [caption id="attachment_15660" align="alignnone" width="600'>Télécharger le PDF
Typhoon 3

  [caption id="attachment_15661" align="alignnone" width="800'>Télécharger le PDF
Typhoon 5

  [caption id="attachment_15662" align="alignnone" width="800'>Télécharger le PDF
Typhoon 6

  [caption id="attachment_15663" align="alignnone" width="800'>Télécharger le PDF
Typhoon 7

  [caption id="attachment_15664" align="alignnone" width="600'>Télécharger le PDF
Typhoon 8

  [caption id="attachment_15665" align="alignnone" width="800'>Télécharger le PDF
Typhoon 9

  [caption id="attachment_15667" align="alignnone" width="800'>Télécharger le PDF
Typhoon

  [caption id="attachment_15666" align="alignnone" width="800'>Télécharger le PDF
Typhoon

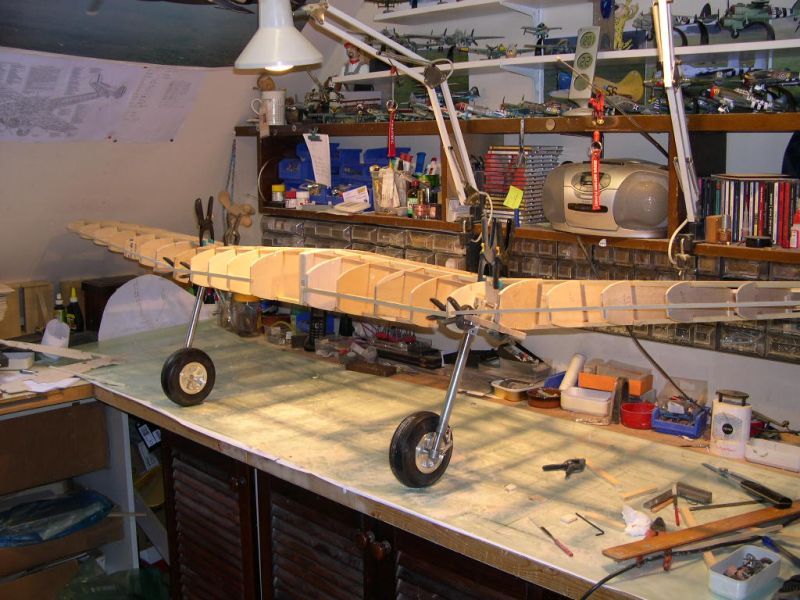

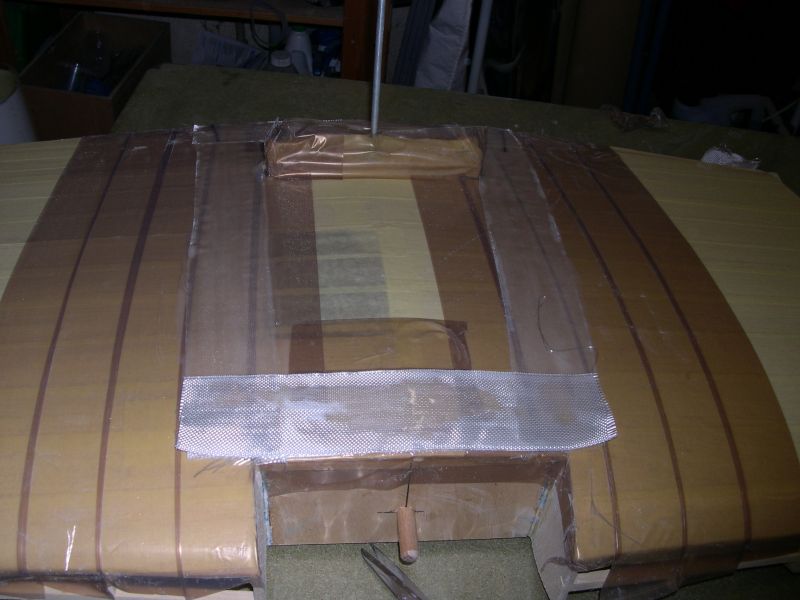

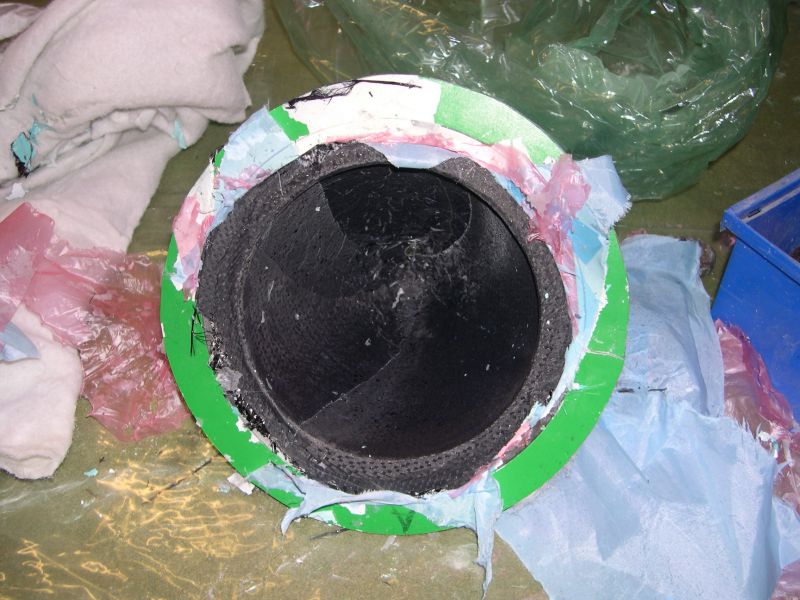

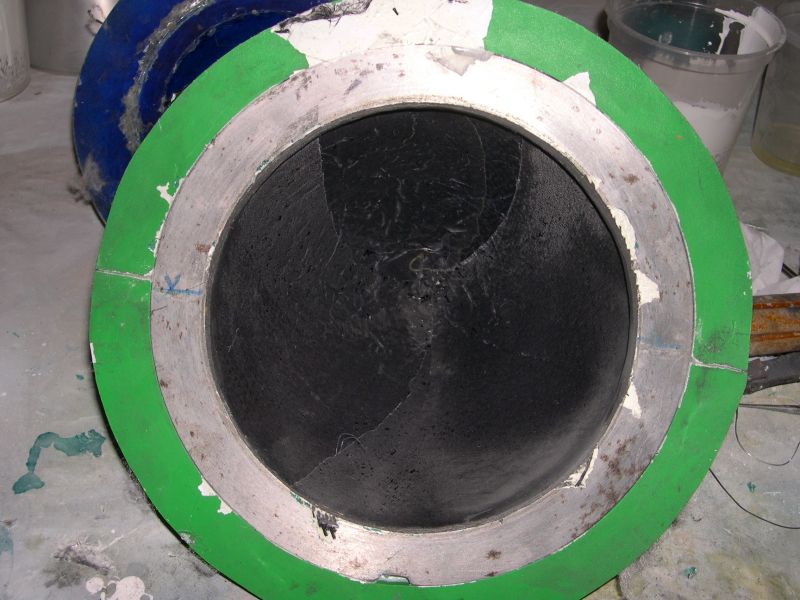

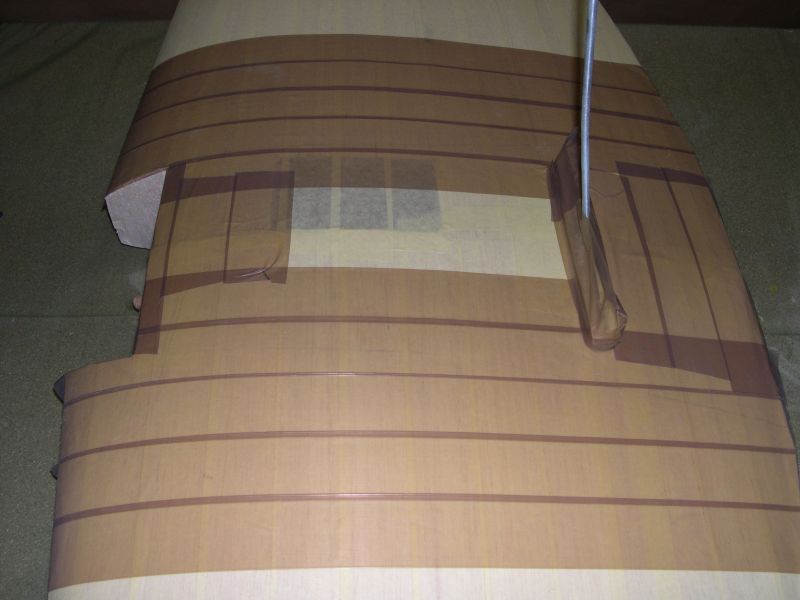

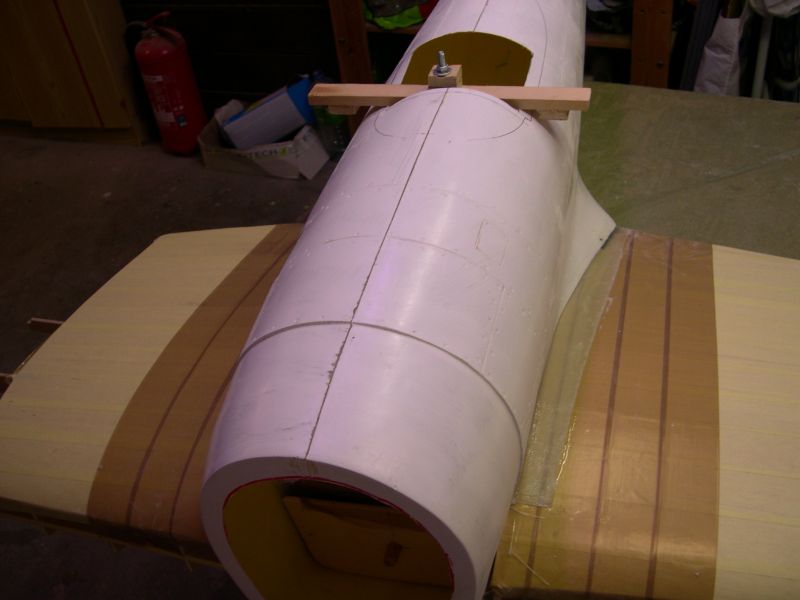

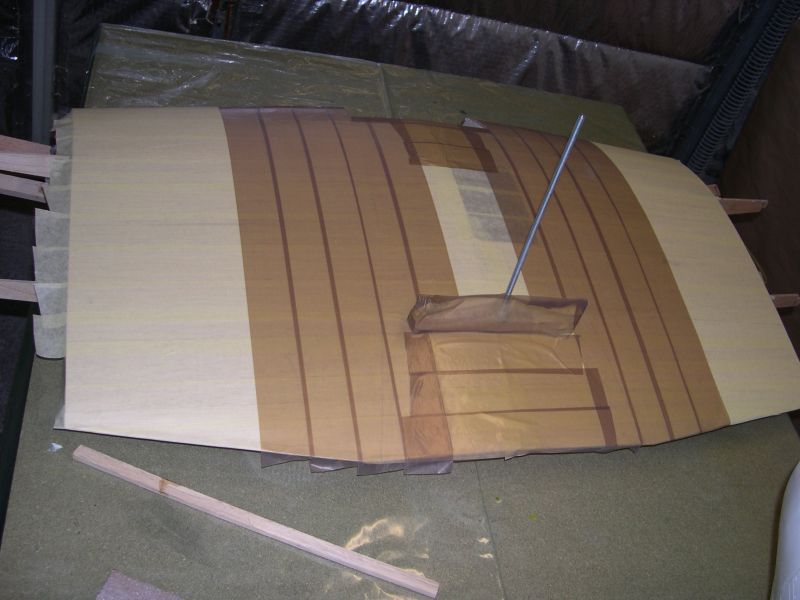

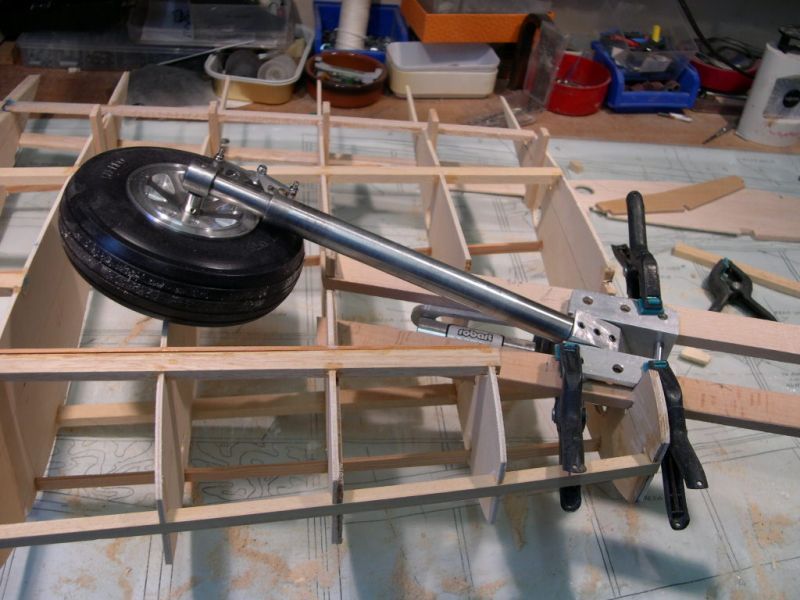

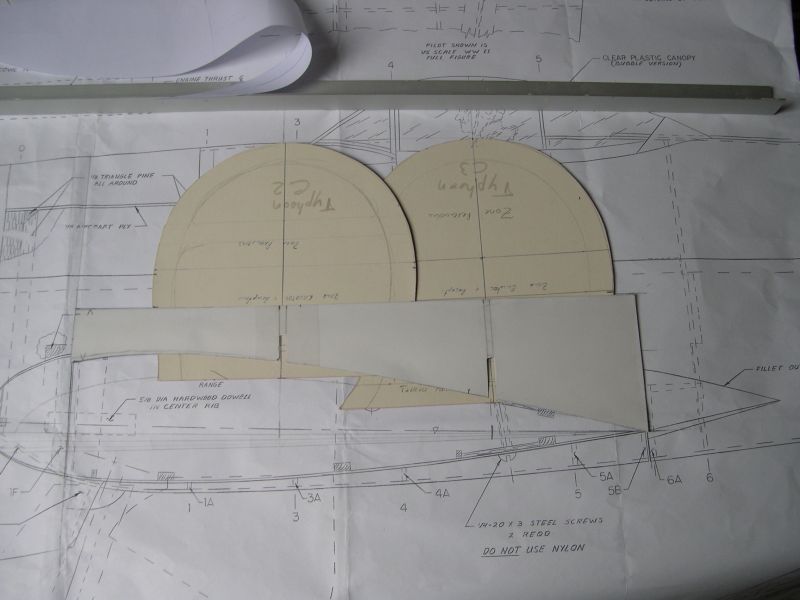

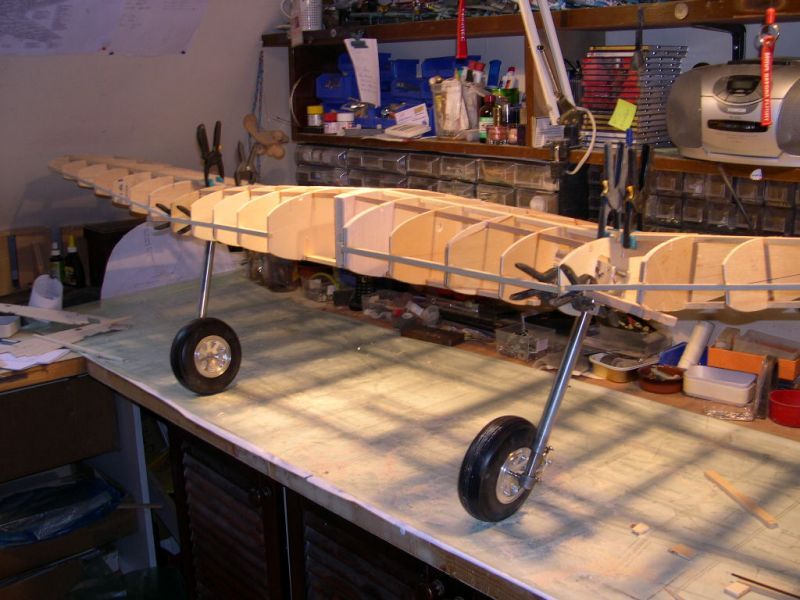

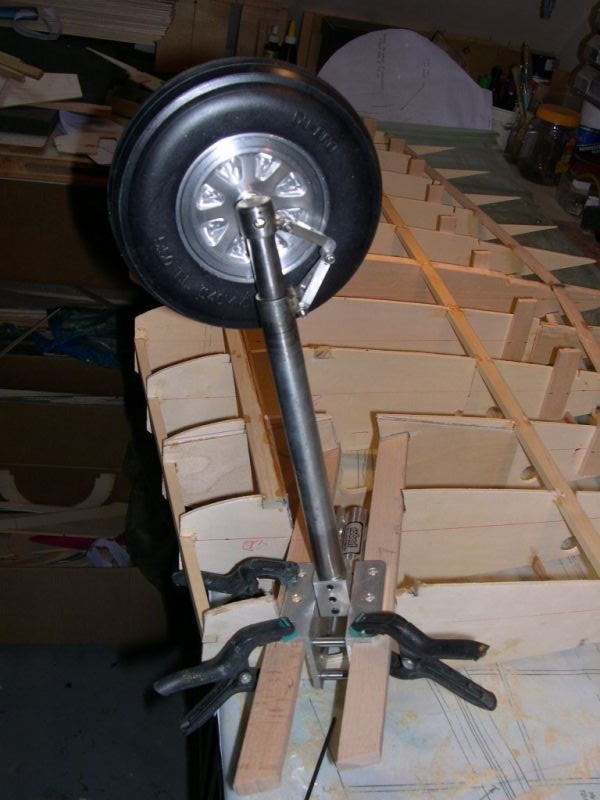

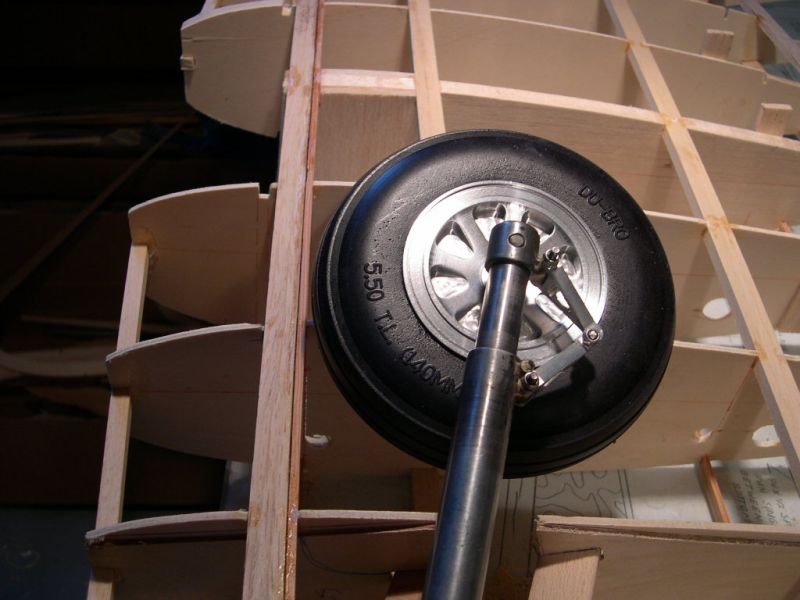

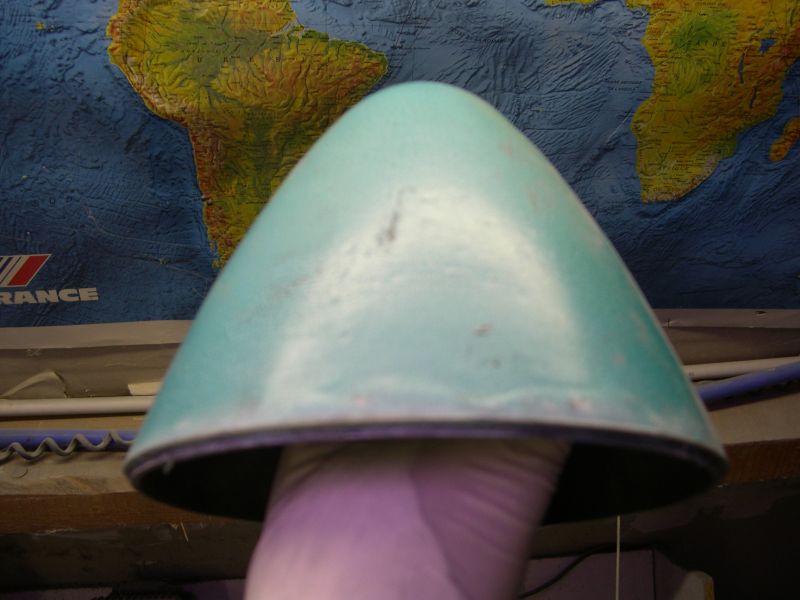

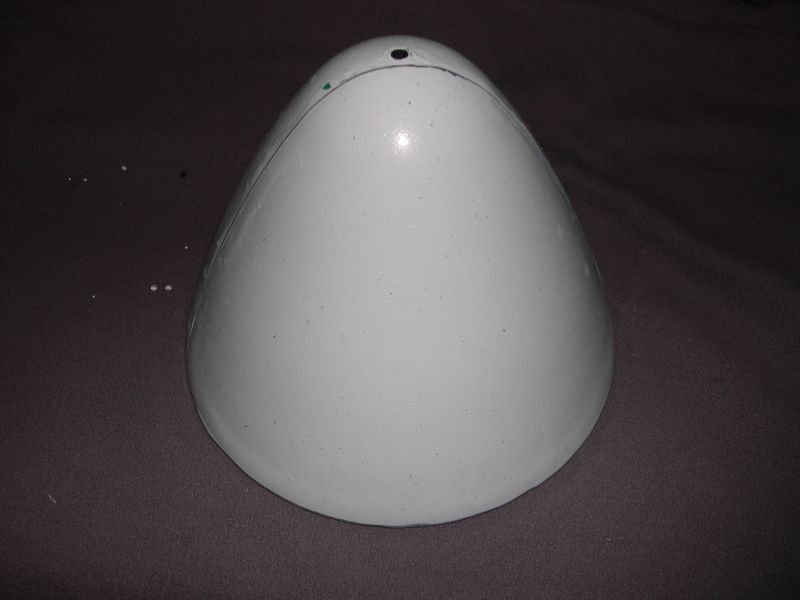

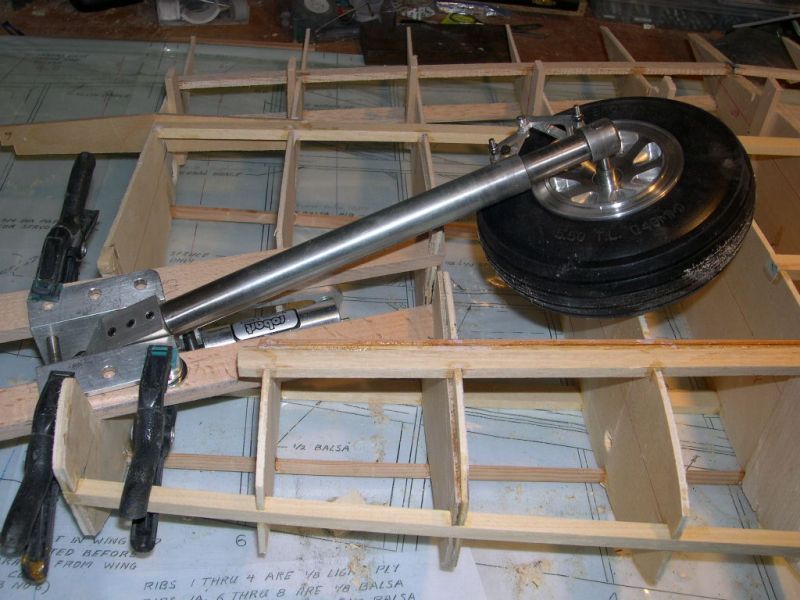

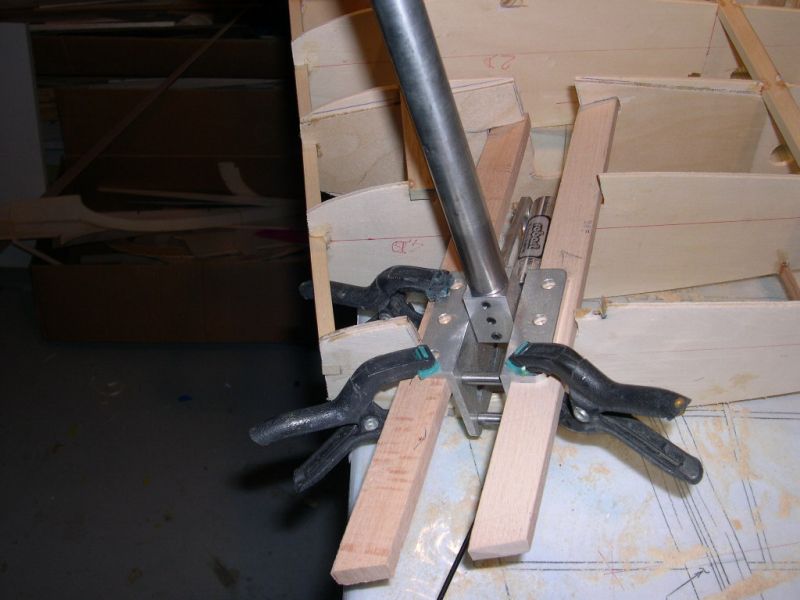

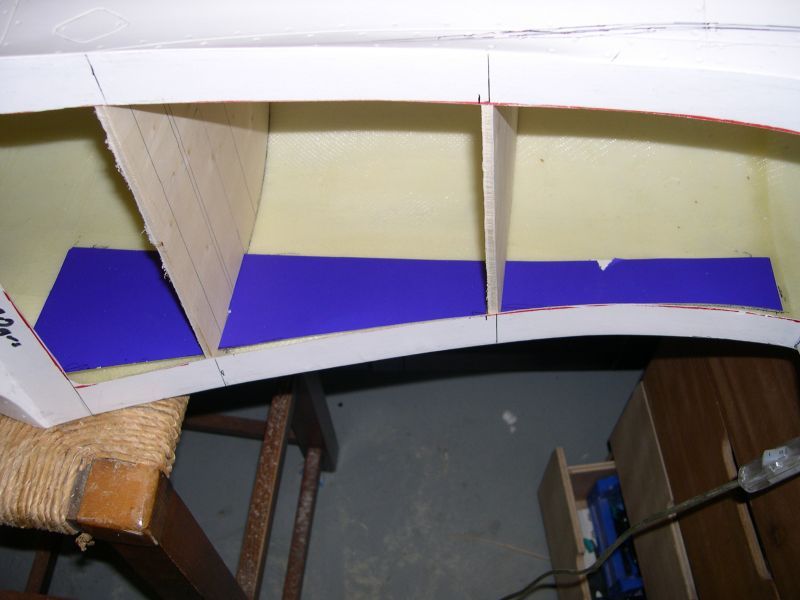

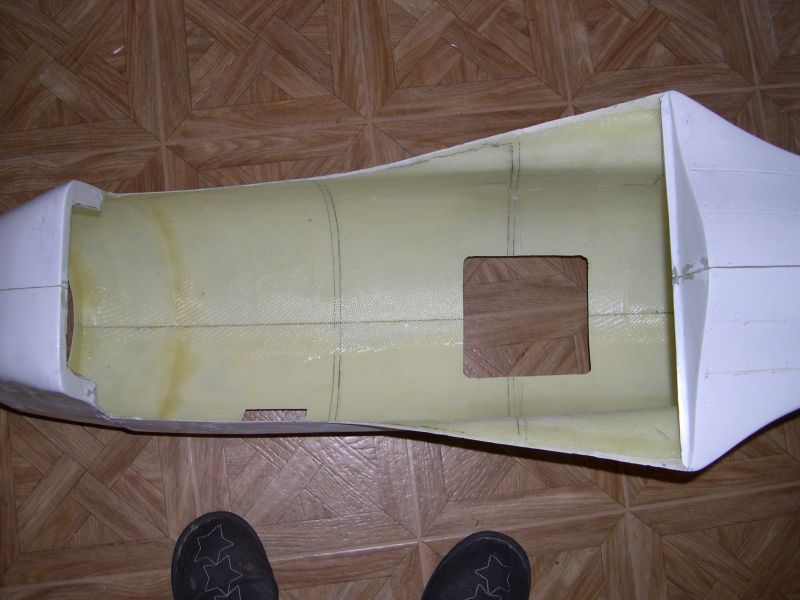

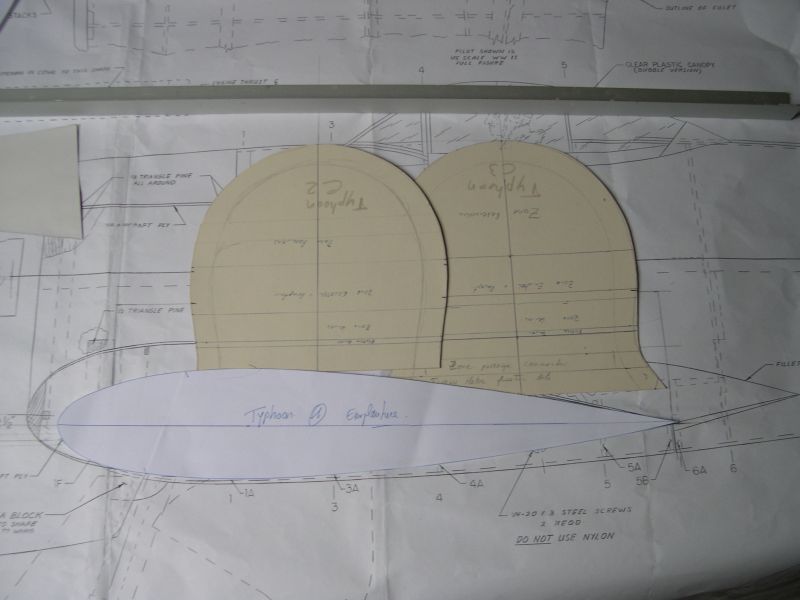

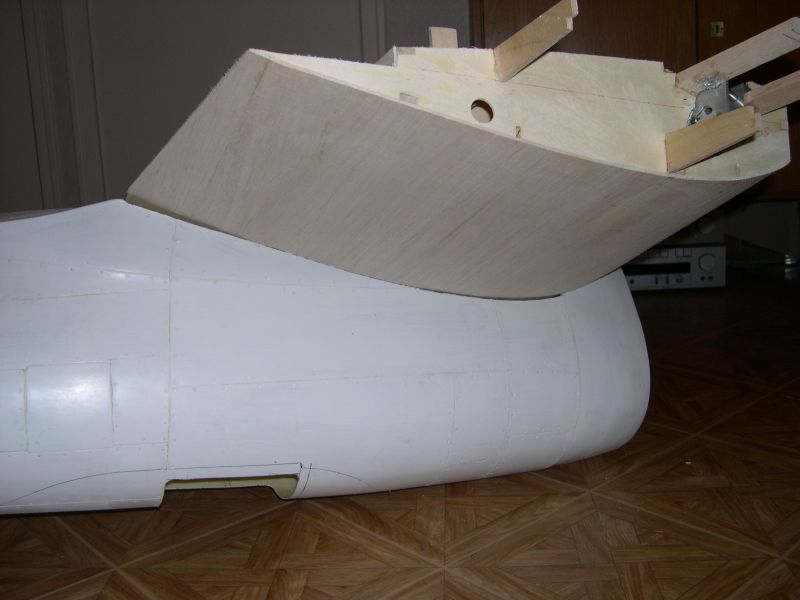

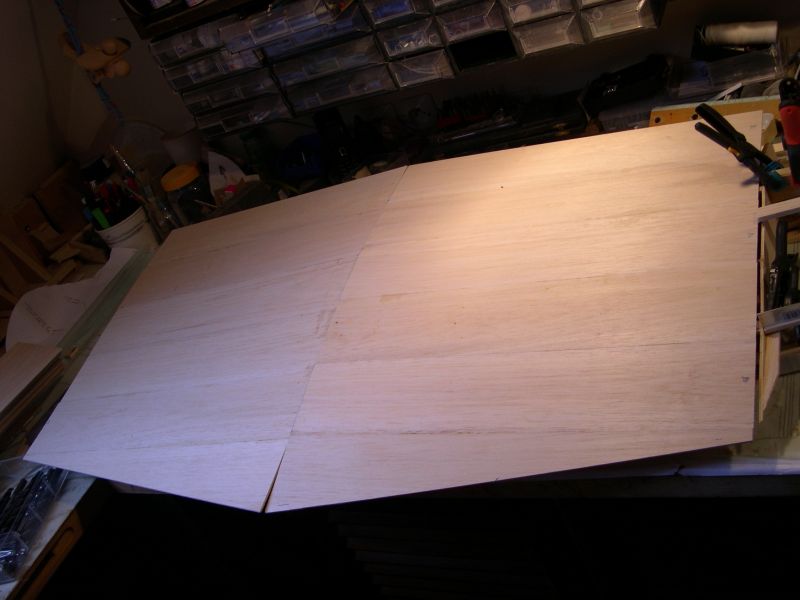

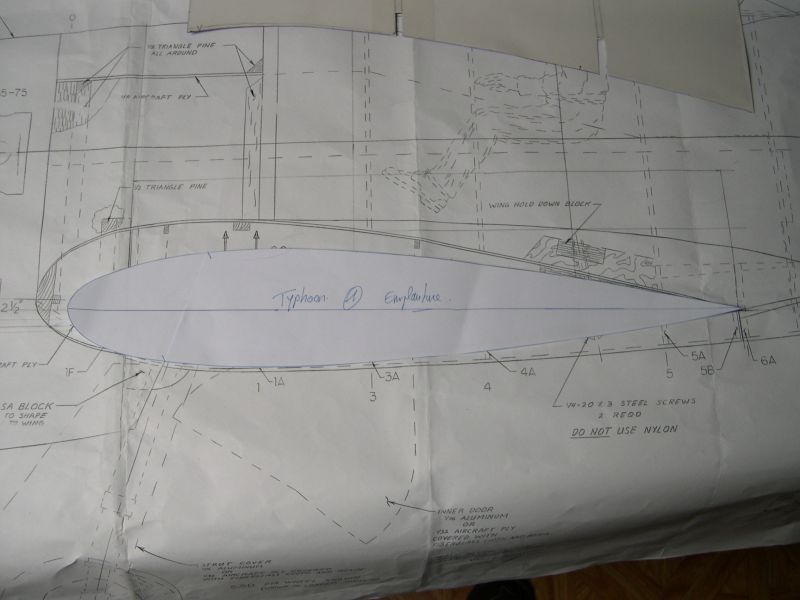

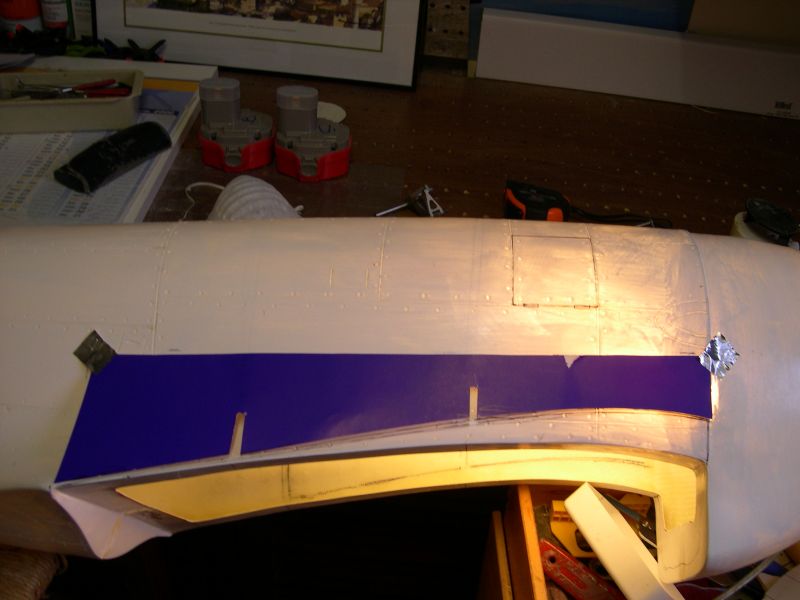

Le 1er cône de Typhoon est en cours de polymérisation. Pour le reste, quelques photos... Quand on fait des logements de train...,  c'est pour y mettre..., un train ! Regardez comme celui réalisé par notre ami François est beau !! Reportage en direct de chez WG Composite... Le 1er cône est moulé diamètre : 172mm hauteur : 135mm Moulé sous vide + tissu carbone + résine époxy, poids : 105grs Toujours en léger différé des ateliers de WG Composite Après le cône, voici l'aile sur ses papattes, et le train rentre ! Ouais, d'accord, j'ouvrirai le logement (après coffrage) Collages des clefs d'ailes 038 et 039 Collage renforts pour vis de fixation de l'aile sur le fuselage 040 Collage des renforts de train 045 et vis de fixations de celui-ci 047 Cà bosse dur chez les Baudin's Brother Compagny et pour ne pas être en reste, quelques news des ateliers de WG Composite ! - Alignements d'épingles sur le bord de fuite aile droite Photo 48 et 49 "je ne veux voir qu'une tête" (d'épingle) - Préparation des coffrages supérieures aile centrale, photo 50 et 51 - Collage coffrage droit, photo 52 et 53 Modification du fuselage fibre de Patrick pour recevoir les ailes en bois suivant plan Vailly Aviation Voici la différence de profil comme qui dirai y'a quelques chose !!  photo 54 Traçage et réalisation de couples suivant gabarit Patrick Réalisation d'un faux flanc en carton, positionné sur les couples et donnant le calage de l'aile de Vailly photos 56 et 58 Suite de l'opération : Traçage et découpe photos 59 et 62 Il n'y a plus qu'à ajuster photos 63 et 64 Comme je vois que ma prose, mes photos de ma petite réalisation vous plaisent, allez faisons un autre tour du coté de chez WG Composite en différé des ateliers. Voila le travail du week-end ( et dire que certains s'ennuient le dimanche!?) photos 70 71 allez sortez couvert ! bien protéger son coffrage supérieur (avant prévoir la fixation aile sur fuselage) photos 72  3 rubans de 163grs + résine époxy photo 73 encore de la résine époxy épaissie puis on pose le fuselage et on serre photo 79 [caption id="attachment_16495" align="alignnone" width="800'>Télécharger le PDF
Typhoon 70

[caption id="attachment_16496" align="alignnone" width="800'>Télécharger le PDF
Typhoon 71

[caption id="attachment_16497" align="alignnone" width="800'>Télécharger le PDF
Typhoon 72

[caption id="attachment_16498" align="alignnone" width="800'>Télécharger le PDF
Typhoon 73

[caption id="attachment_16499" align="alignnone" width="800'>Télécharger le PDF
Typhoon 78

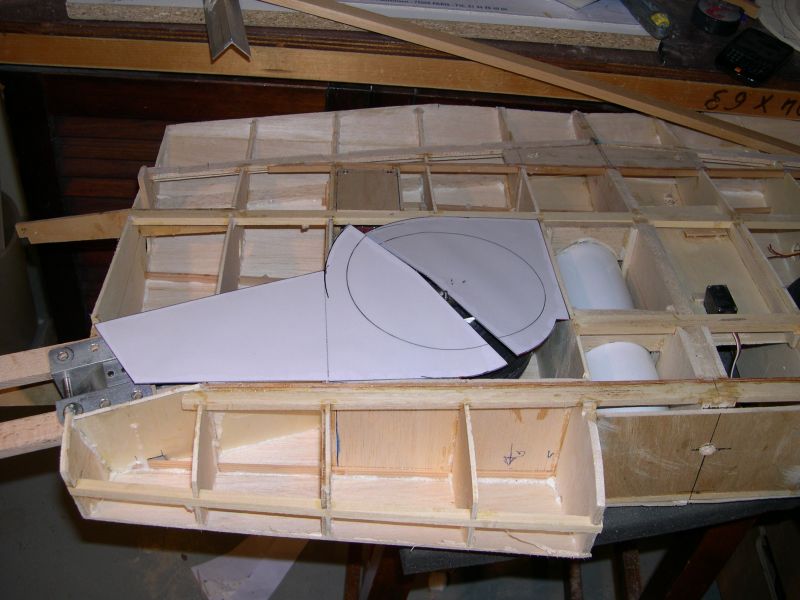

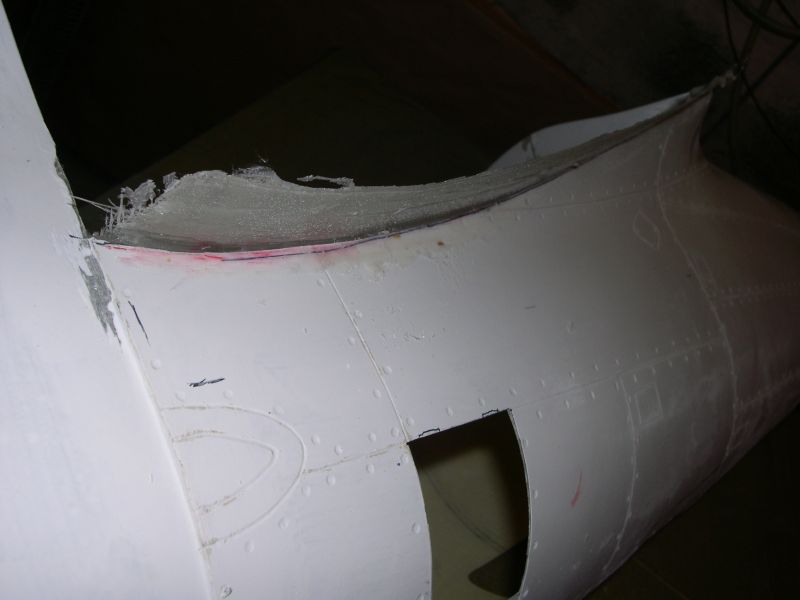

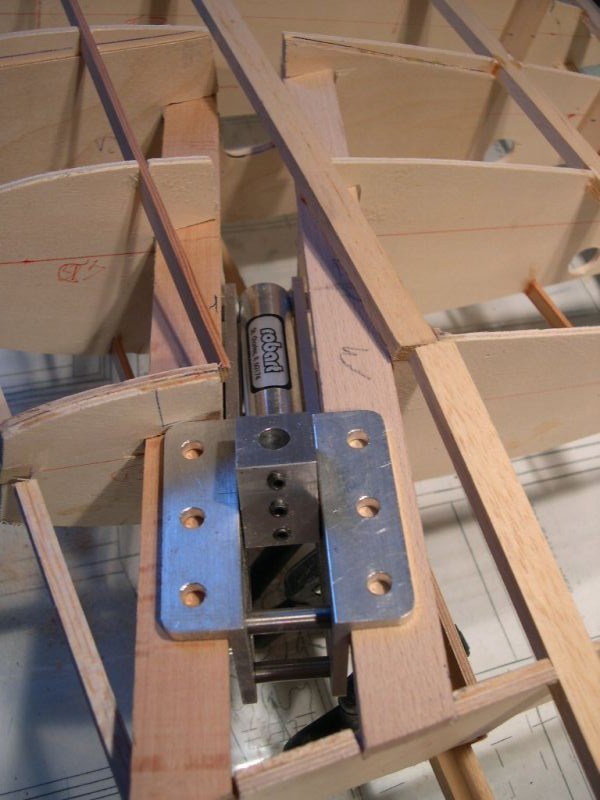

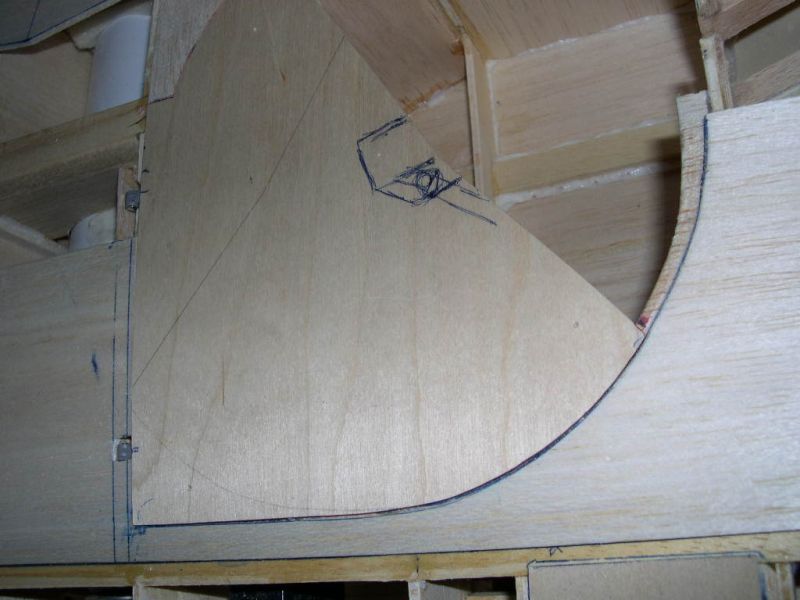

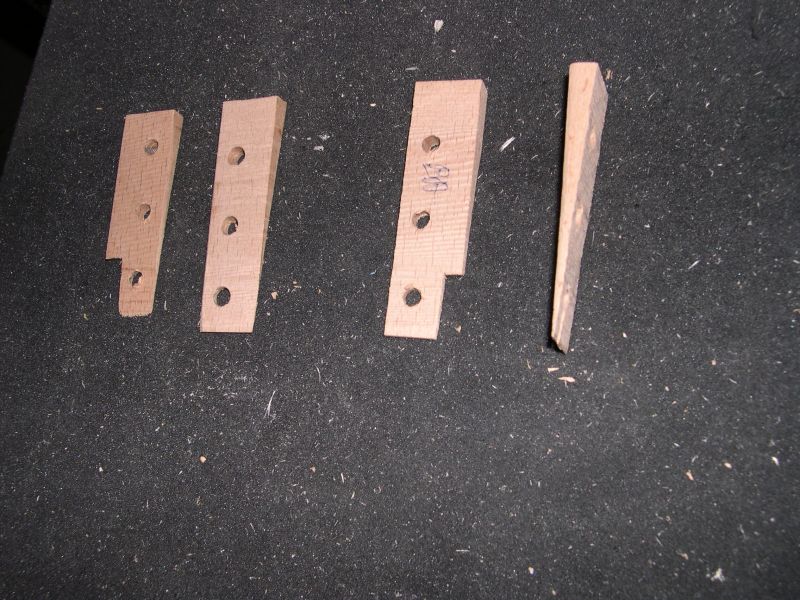

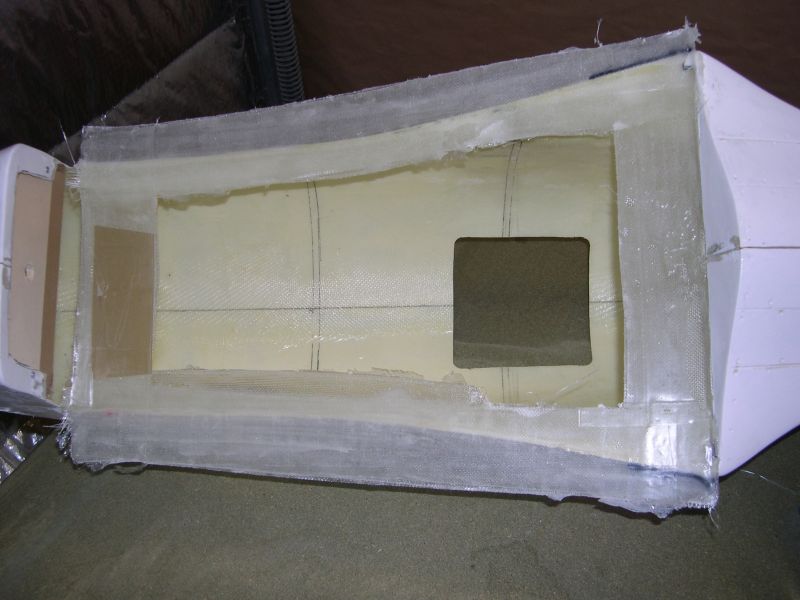

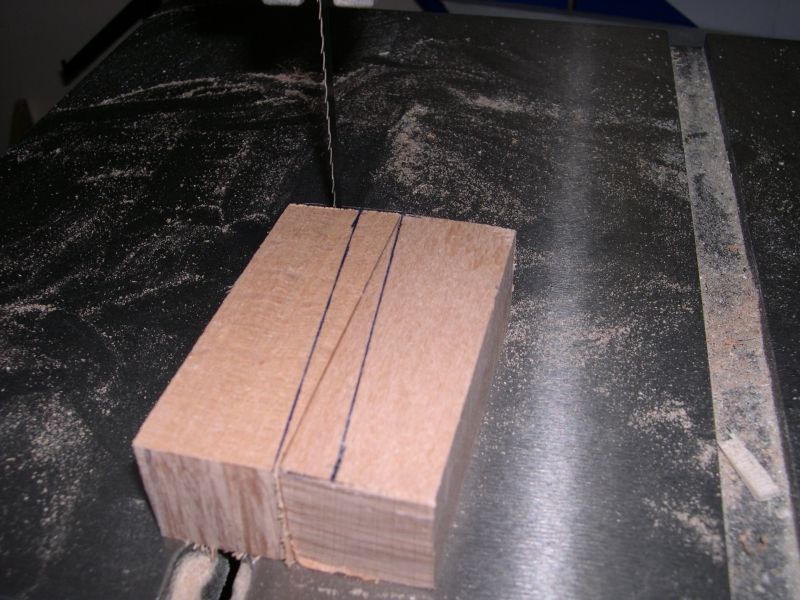

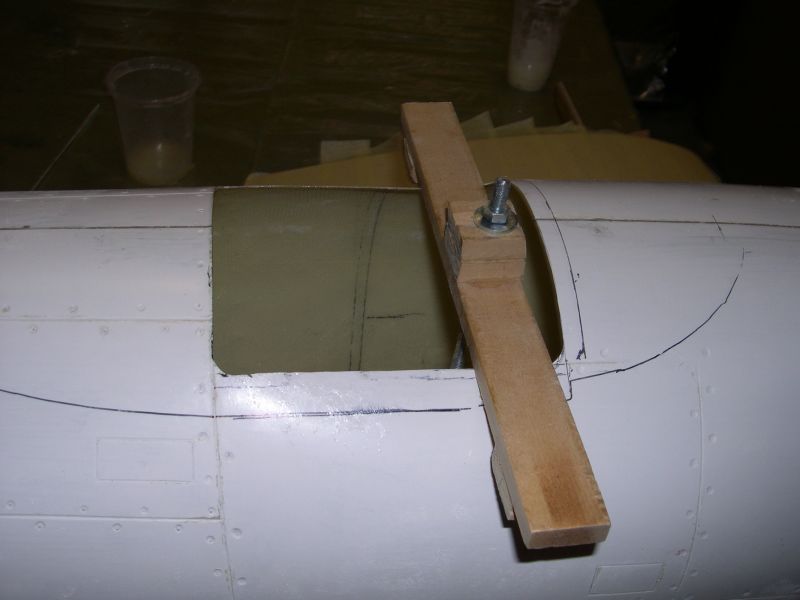

pendant la polymérisation de la résine il faut bien s'occuper donc si on parlait trappes et calage de train! photos 82 83 réalisation de cales car la pente sur le plan est un peu raide et les jambes de train ne sont pas perpendiculaire au sol avec ces cales cela rattrape un peu elle font 6mm à 75 mm photo 86 gabarit des trappes   [caption id="attachment_16501" align="alignnone" width="800'>Télécharger le PDF
typhoon 080

[caption id="attachment_16502" align="alignnone" width="800'>Télécharger le PDF
Typhoon 81

[caption id="attachment_16503" align="alignnone" width="800'>Télécharger le PDF
Typhoon 82

[caption id="attachment_16504" align="alignnone" width="800'>Télécharger le PDF
Typhoon 83

[caption id="attachment_16505" align="alignnone" width="800'>Télécharger le PDF
Typhoon 86

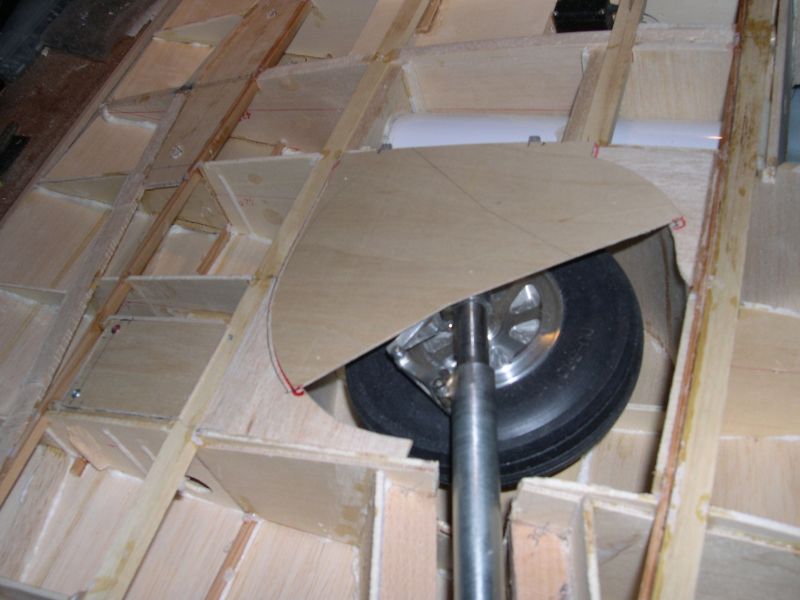

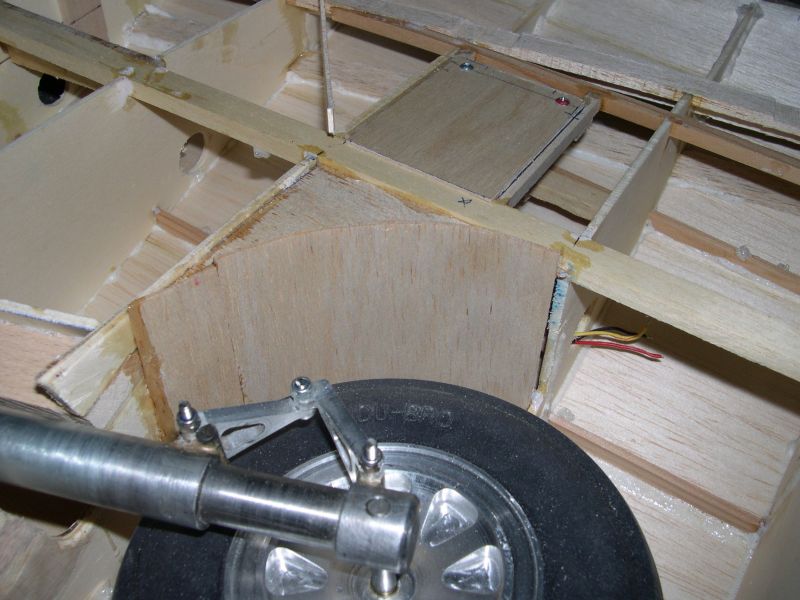

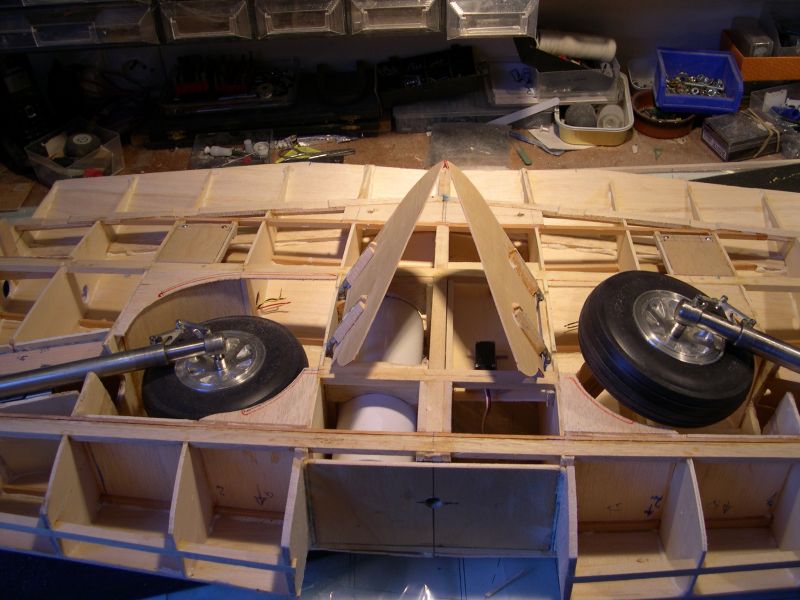

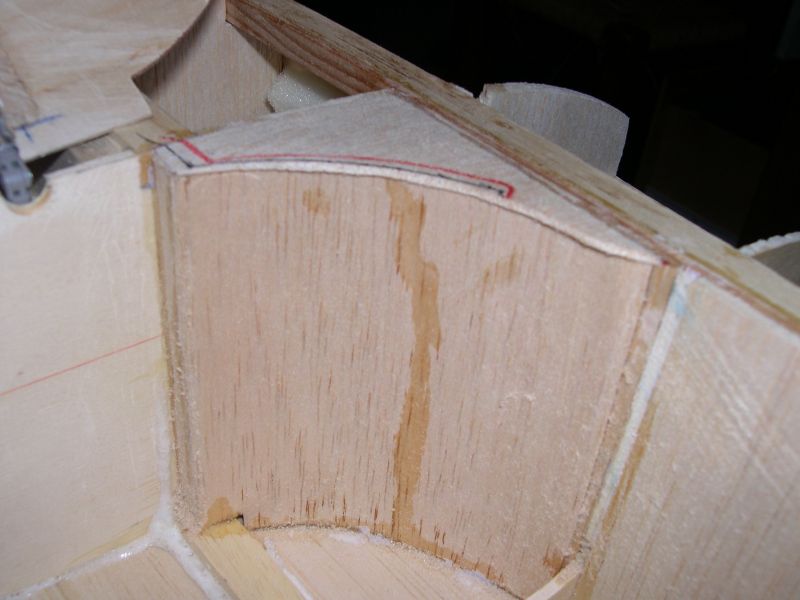

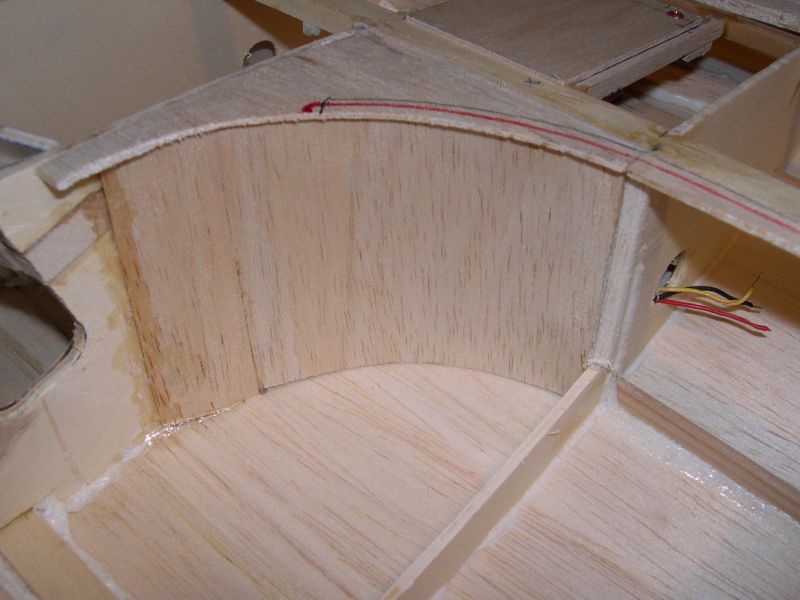

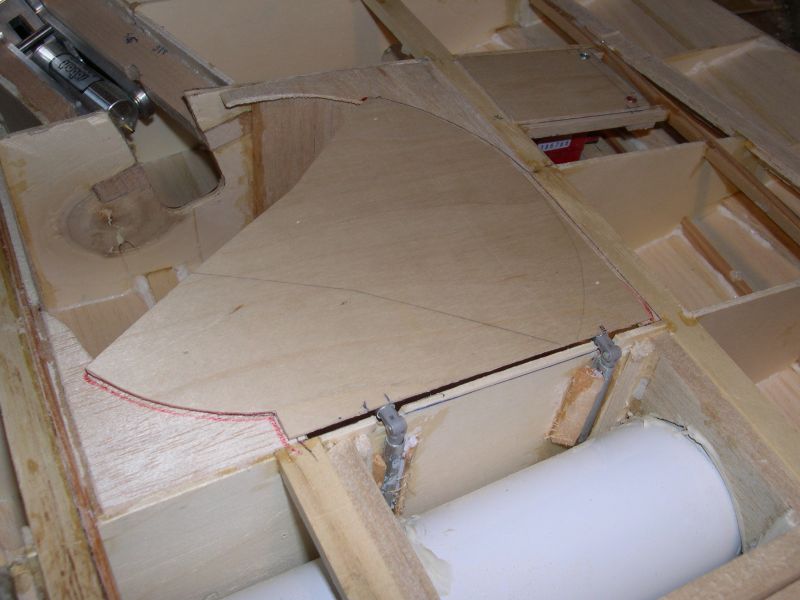

photos 87 à 89 c'est beau en balsa! non? photos 90 à 93 articulation des trappes tubes alu collés à la structure les charnières batons seront collées après les 1 ers vols Voila c'est  tout pour aujourd'hui, vous pouvez reprendre une vie normale qui sur ses trains, qui dans le plâtre, qui avec le BB, qui sur les ailes en polystyrène et allez en, avant !! [caption id="attachment_16507" align="alignnone" width="800'>Télécharger le PDF
Typhoon 87

  [caption id="attachment_16508" align="alignnone" width="800'>Télécharger le PDF
Typhoon 88

      [caption id="attachment_16509" align="alignnone" width="800'>Télécharger le PDF
Typhoon 89

  [caption id="attachment_16510" align="alignnone" width="800'>Télécharger le PDF
Typhoon 90

      [caption id="attachment_16511" align="alignnone" width="800'>Télécharger le PDF
Typhoon 92

  [caption id="attachment_16512" align="alignnone" width="800'>Télécharger le PDF
Typhoon 93

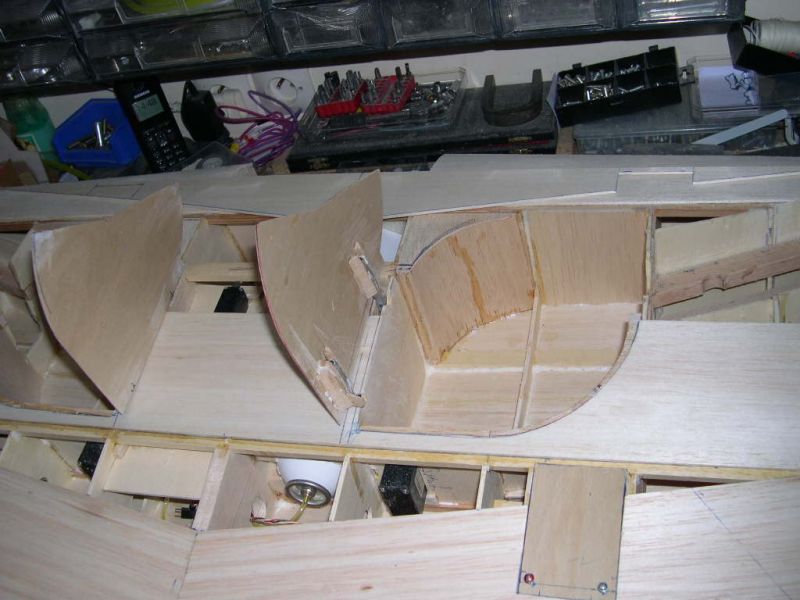

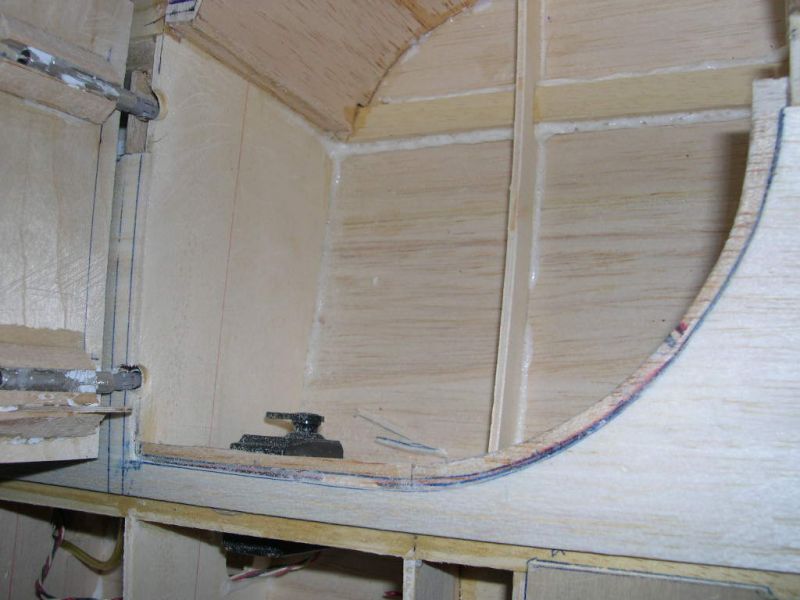

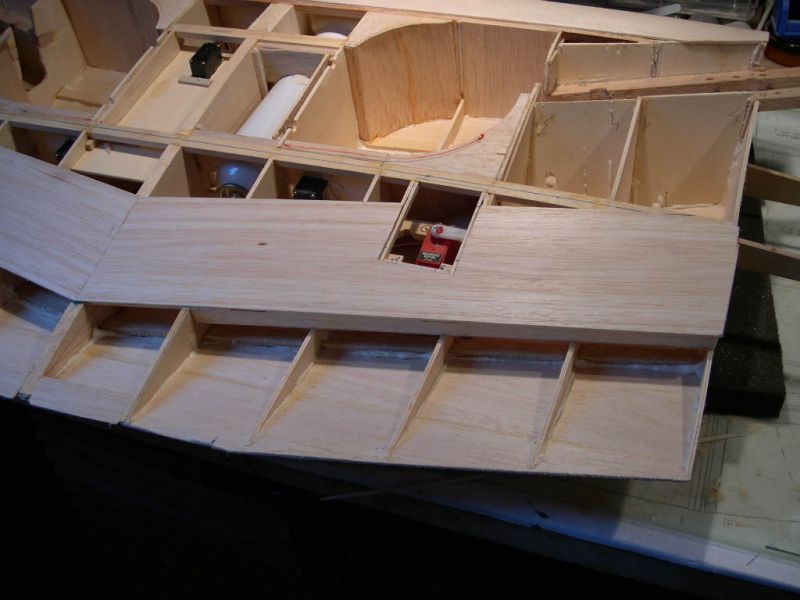

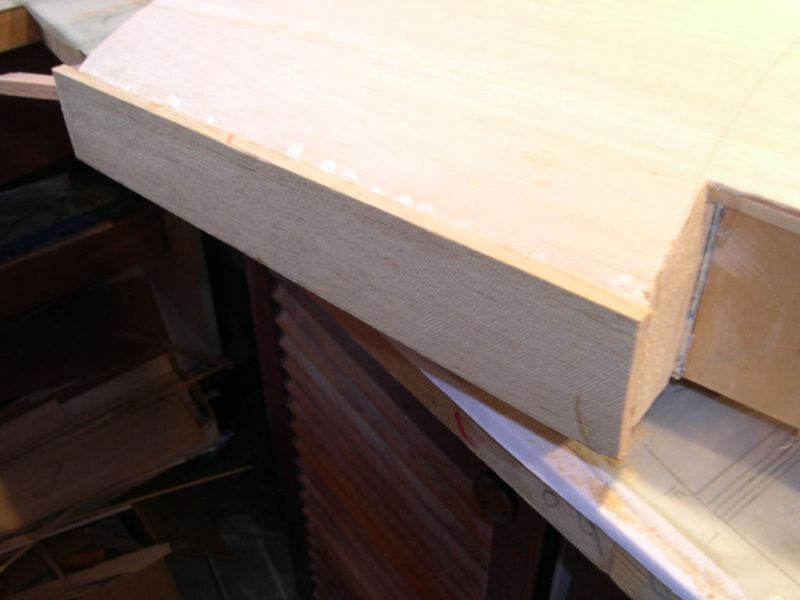

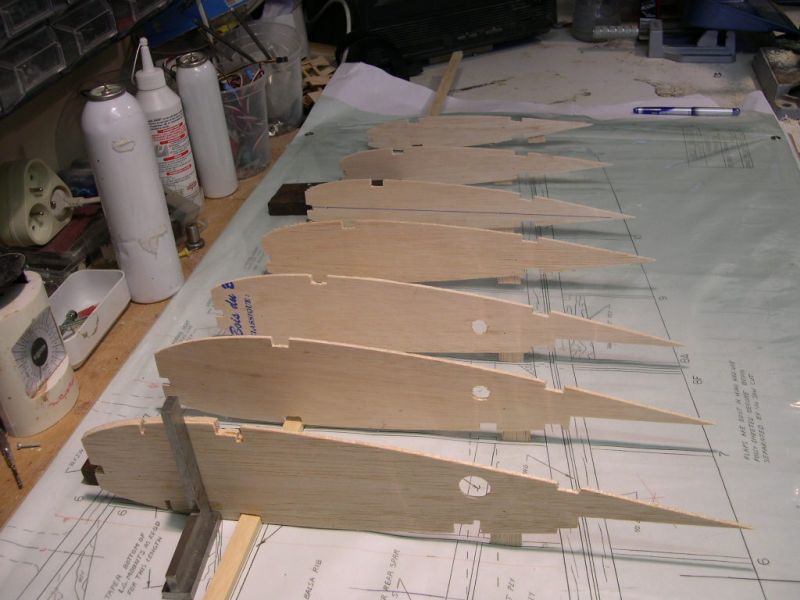

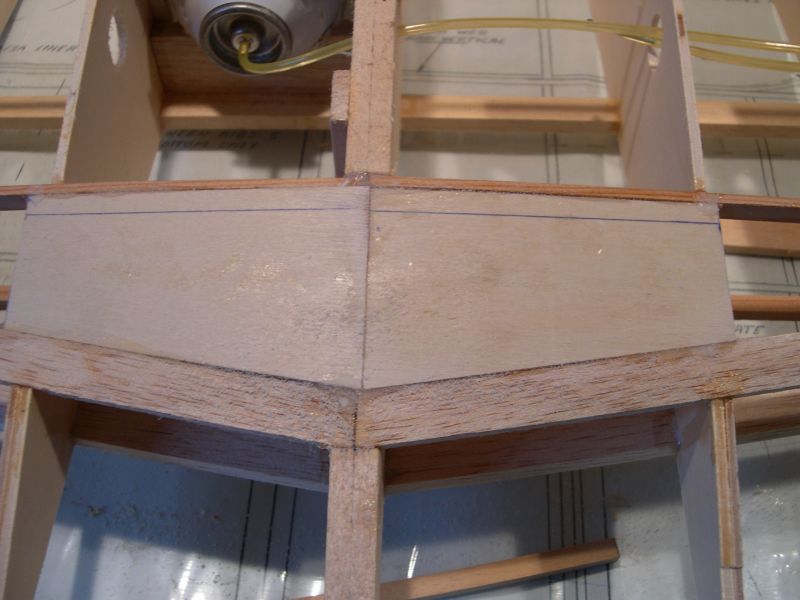

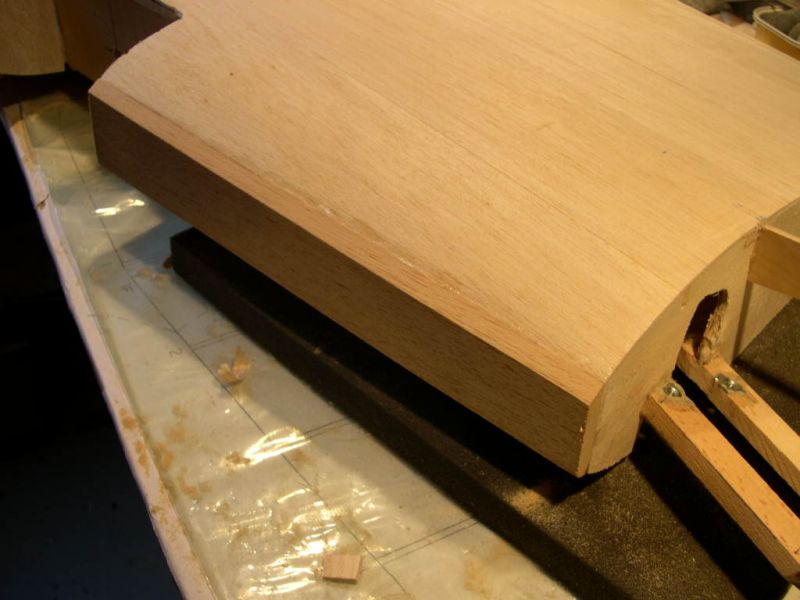

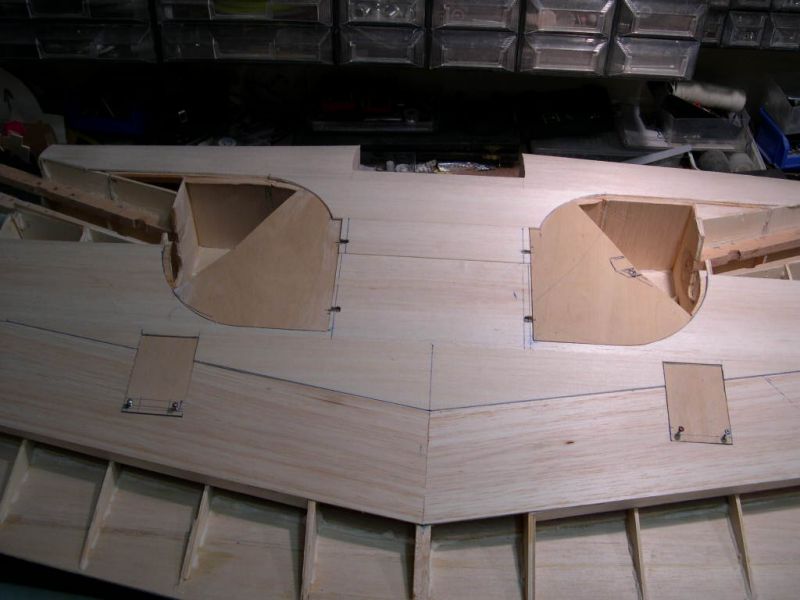

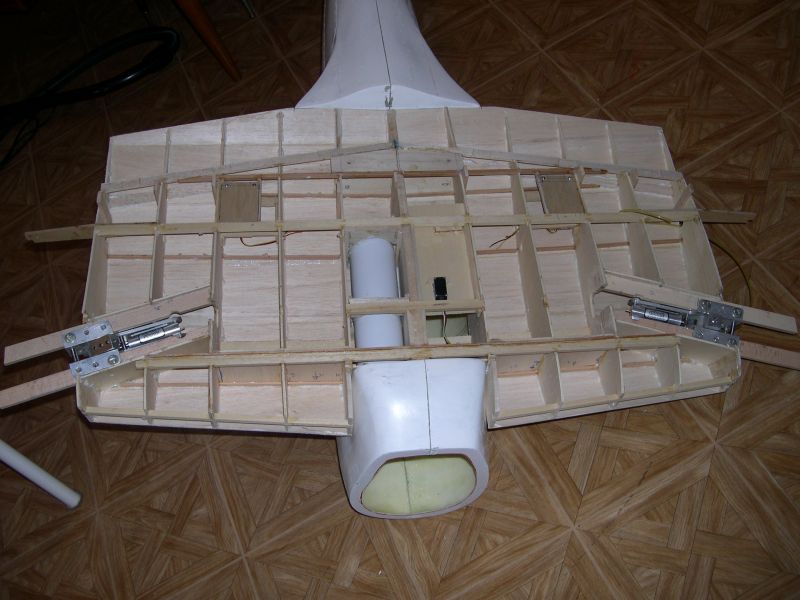

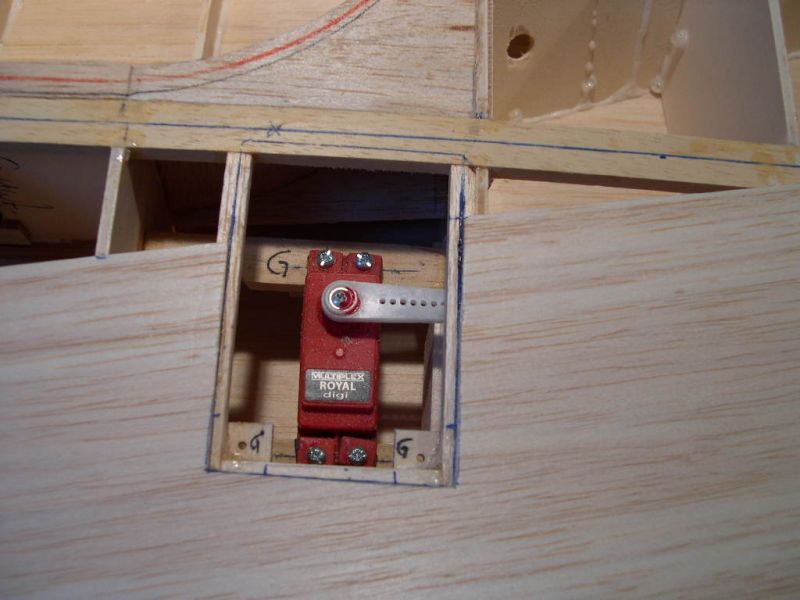

j'ai un peu bossé sur la partie centrale et j'ai fait un peu de marqueterie ( sans prétention aucune ) Photos 1 et 2 un petit bord d'attaque? Photos 3 4 et 5 coffrage du bord de fuite et découpe des trappes d'accès aux servos photos 6 7 8 découpe autour des puits de roues Photo 9 alors? pas jolie la marqueterie?? demain on passera à la fabrication des volets ,mais en attendant je vous laisse retourner à vos listes de Noël [caption id="attachment_16582" align="alignnone" width="800'>Télécharger le PDF
Typhoon 001

[caption id="attachment_16583" align="alignnone" width="800'>Télécharger le PDF
Typhoon 002

  [caption id="attachment_16584" align="alignnone" width="800'>Télécharger le PDF
Typhoon 003

      [caption id="attachment_16585" align="alignnone" width="800'>Télécharger le PDF
Typhoon 004

  [caption id="attachment_16586" align="alignnone" width="800'>Télécharger le PDF
Typhoon 005

  [caption id="attachment_16587" align="alignnone" width="800'>Télécharger le PDF
Typhoon 006

      [caption id="attachment_16588" align="alignnone" width="800'>Télécharger le PDF
Typhoon 007

  [caption id="attachment_16589" align="alignnone" width="800'>Télécharger le PDF
Typhoon 008

      [caption id="attachment_16590" align="alignnone" width="800'>Télécharger le PDF
Typhoon 009

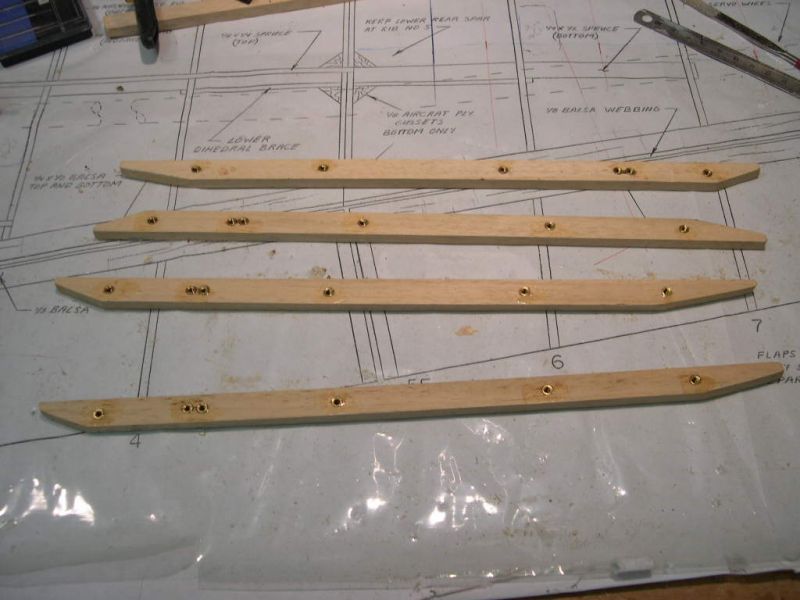

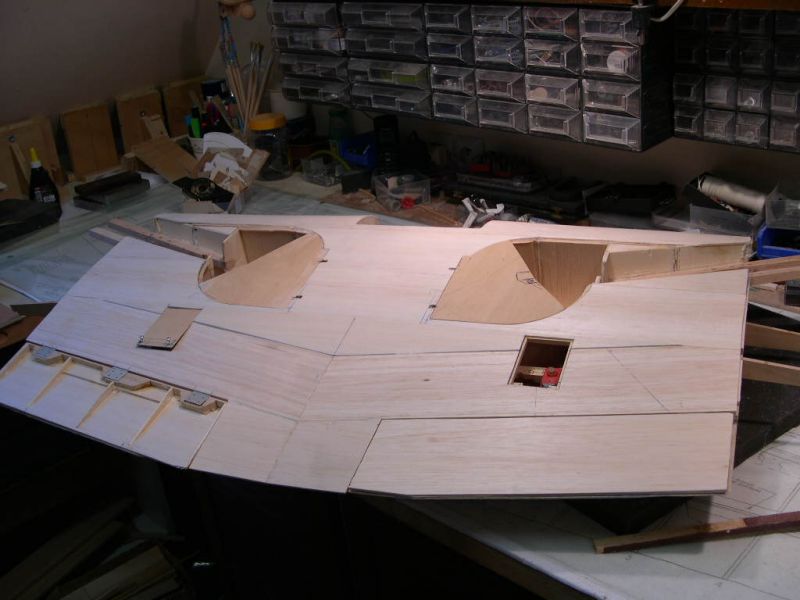

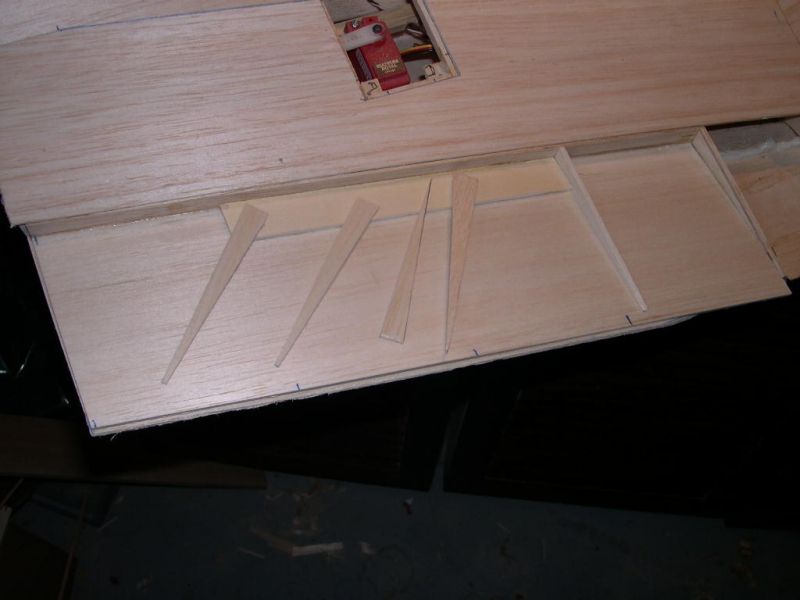

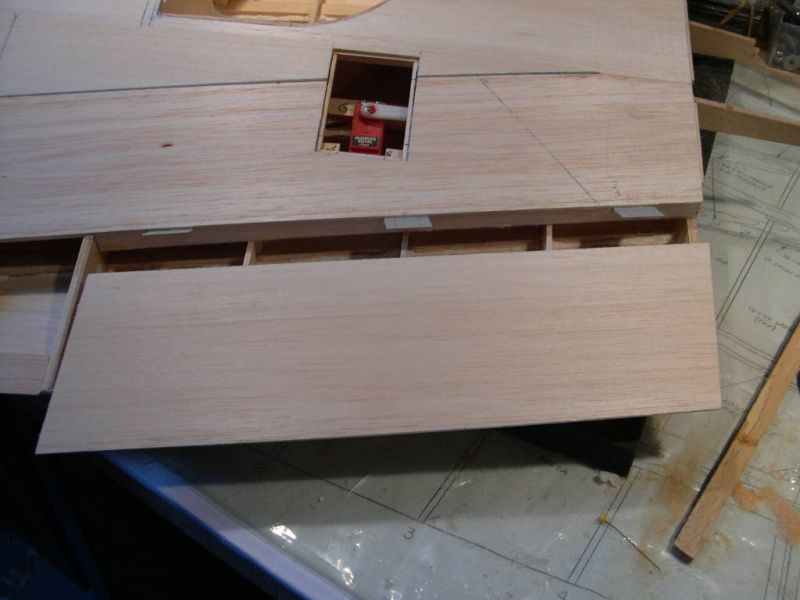

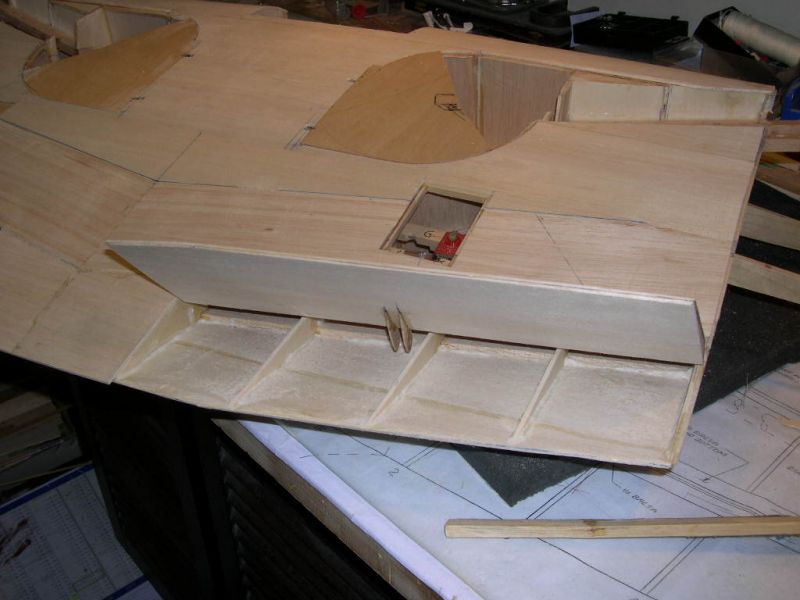

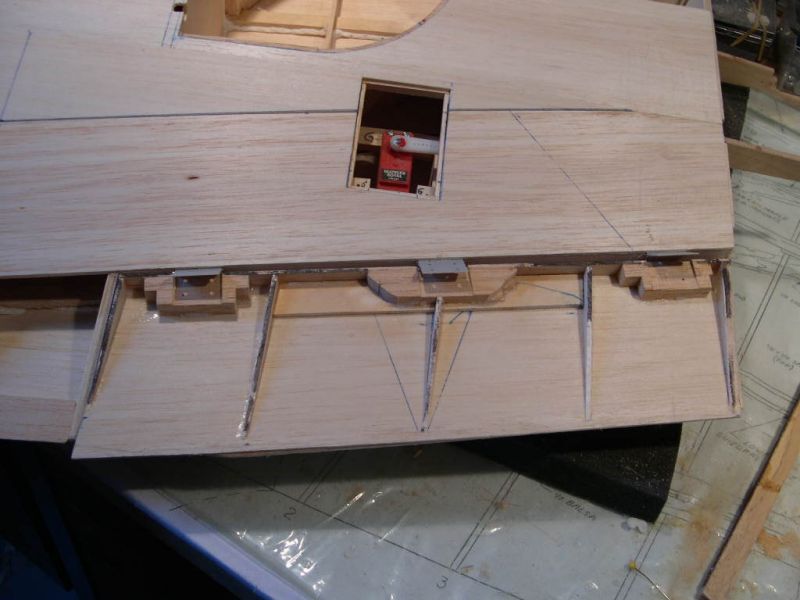

Salut les potes ! Photos 108 à 112 constructions des volets (et vu la température extérieure ceux là seront pas pour se protéger du froid ) Noël au balcon , Paques aux tisons photo 114 pour ceux qui comme moi embarqueront bombes et roquettes j'ai placé à tous hazard deux renforts par demi aile avec des inserts laiton( pensez aux fils pour le larguage des bombes) photos 115 à 118 comme j'étais lancé j'ai collé la 1ère demi aile et je commence à coffrer Demain ... ... Noël... [caption id="attachment_16592" align="alignnone" width="800'>Télécharger le PDF
Typhoon 108

  [caption id="attachment_16593" align="alignnone" width="800'>Télécharger le PDF
Typhoon 109

  [caption id="attachment_16594" align="alignnone" width="800'>Télécharger le PDF
Typhoon 110

  [caption id="attachment_16595" align="alignnone" width="800'>Télécharger le PDF
Typhoon 111

  [caption id="attachment_16596" align="alignnone" width="800'>Télécharger le PDF
Typhoon 108



Typhoon 114

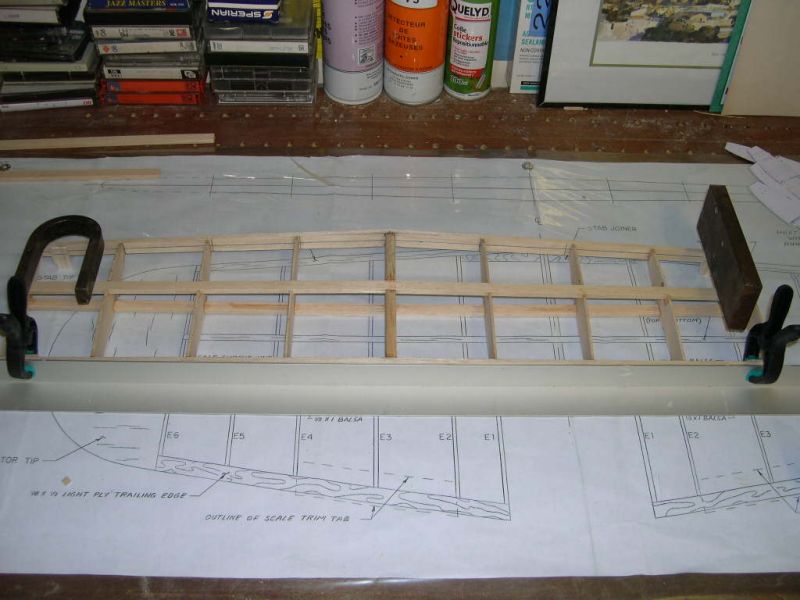

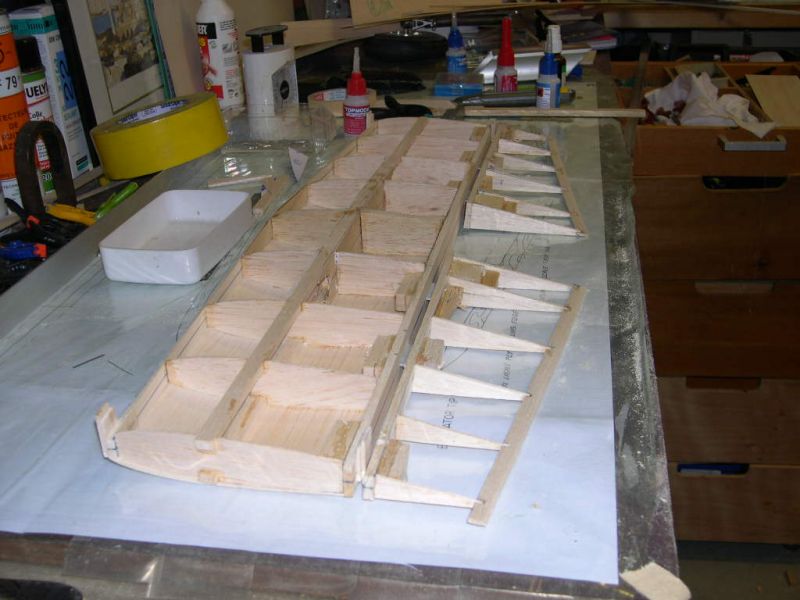

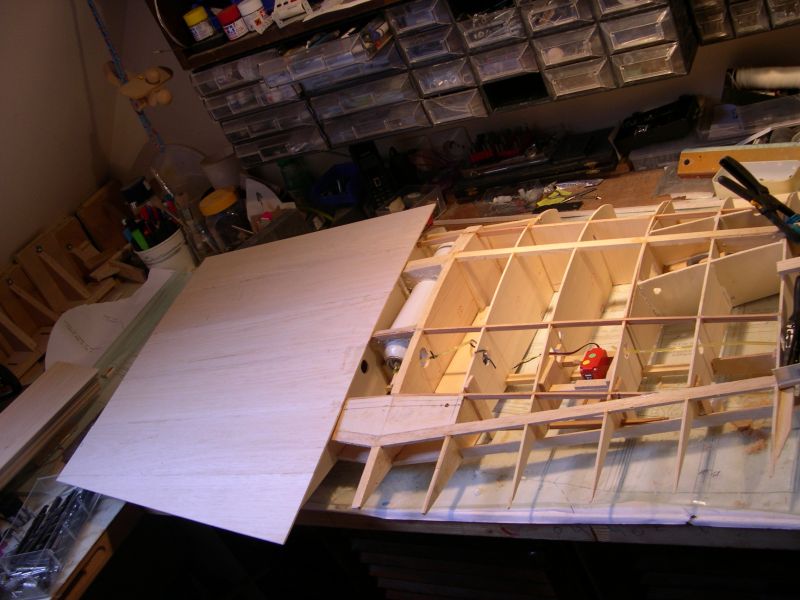

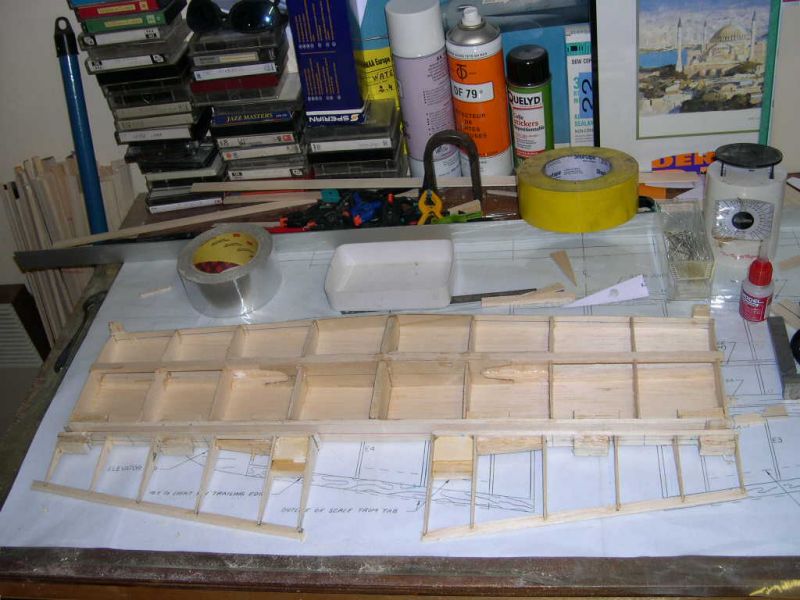

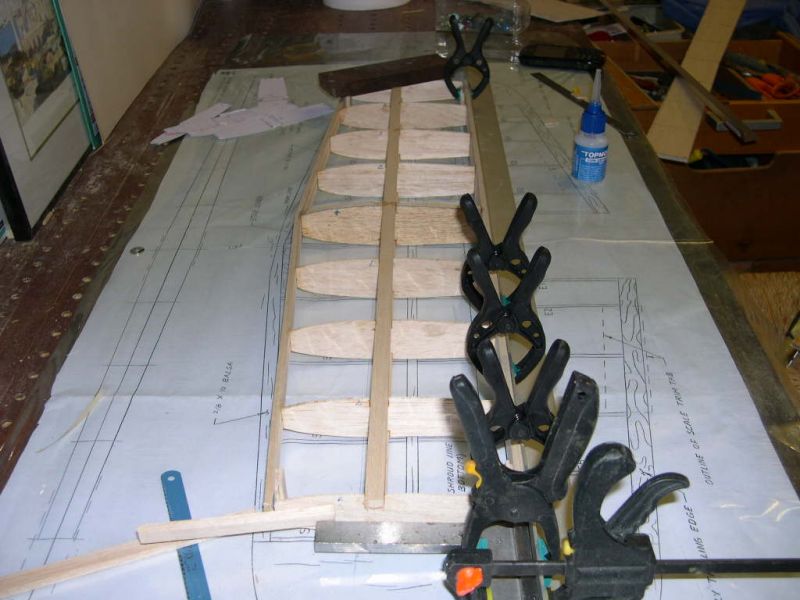

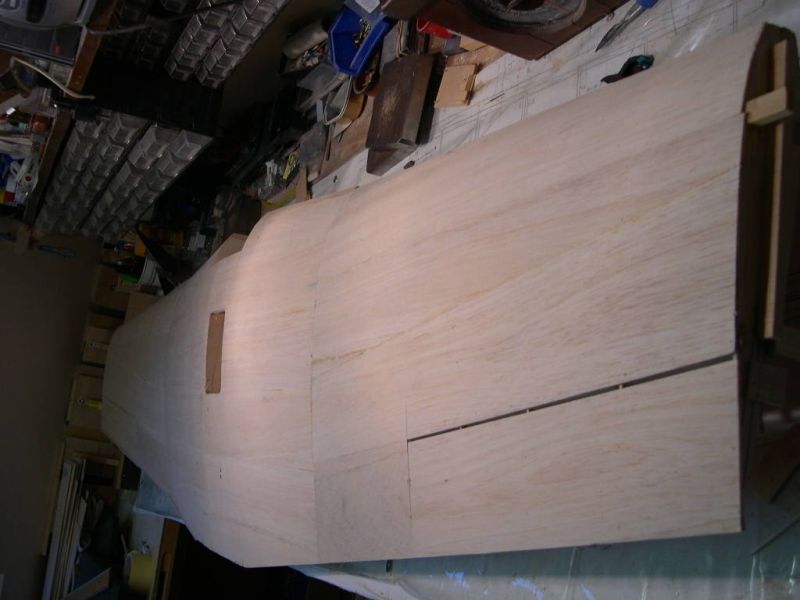

Photos 126 à 134 ou comment construire un Stab en 4 Photos (reste à coffrer le dessous et les volets de prof) photo 135 l'aile coffrée intégralement à l'extrados le projet TYPHOON 2014 va faire une sacrée avancée :ce soir il ne nous restera plus qu'un an!! A vos cutters !!mais en attendant ; Bon réveillon profitez bien! Jöelle et moi  trinquons à votre santé à vous, à l'amitié ! Bises à tous et à l'année prochaine ! [caption id="attachment_16687" align="alignnone" width="800'>Télécharger le PDF
Typhoon-126

  [caption id="attachment_16688" align="alignnone" width="800'>Télécharger le PDF
Typhoon-127

      [caption id="attachment_16689" align="alignnone" width="800'>Télécharger le PDF
Typhoon-131

  [caption id="attachment_16690" align="alignnone" width="800'>Télécharger le PDF
Typhoon-134

  [caption id="attachment_16691" align="alignnone" width="800'>Télécharger le PDF
Typhoon-135

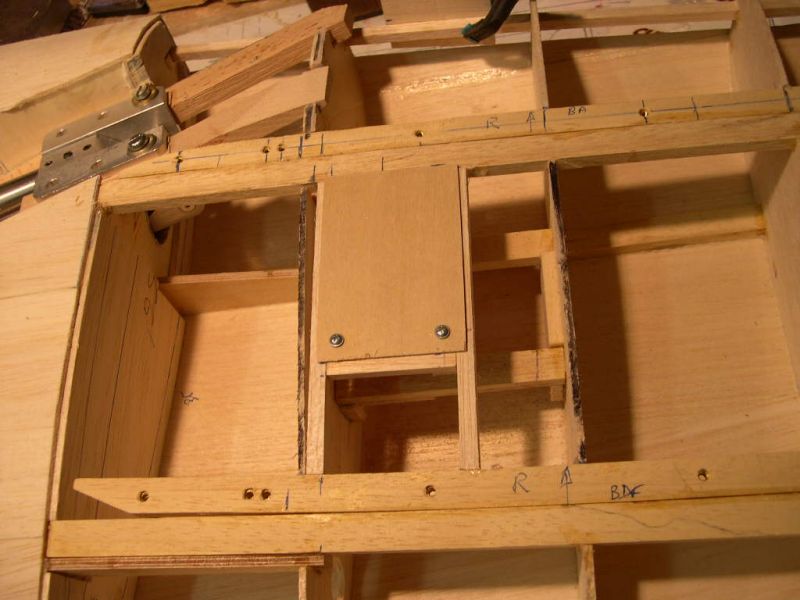

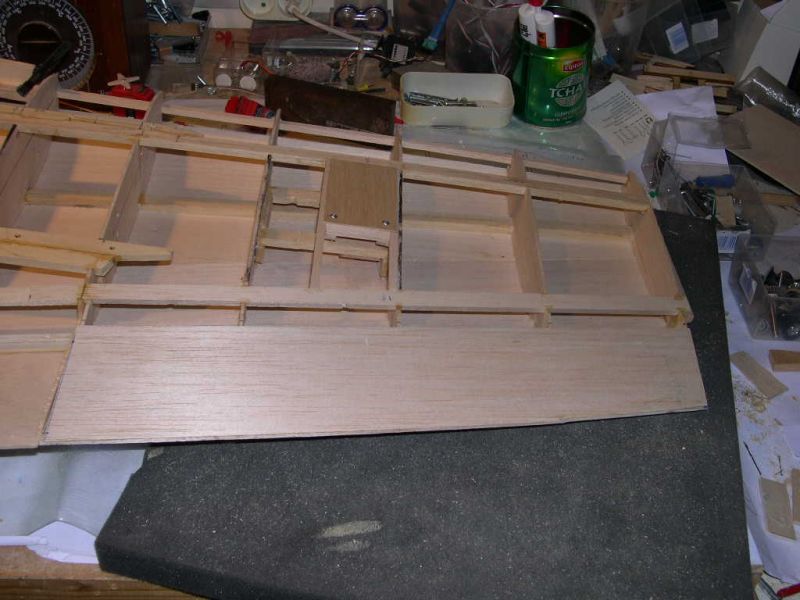

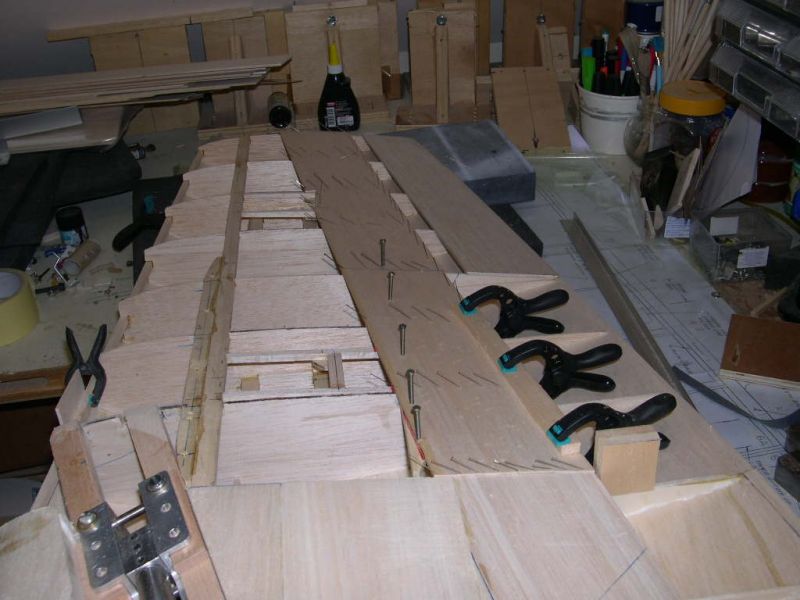

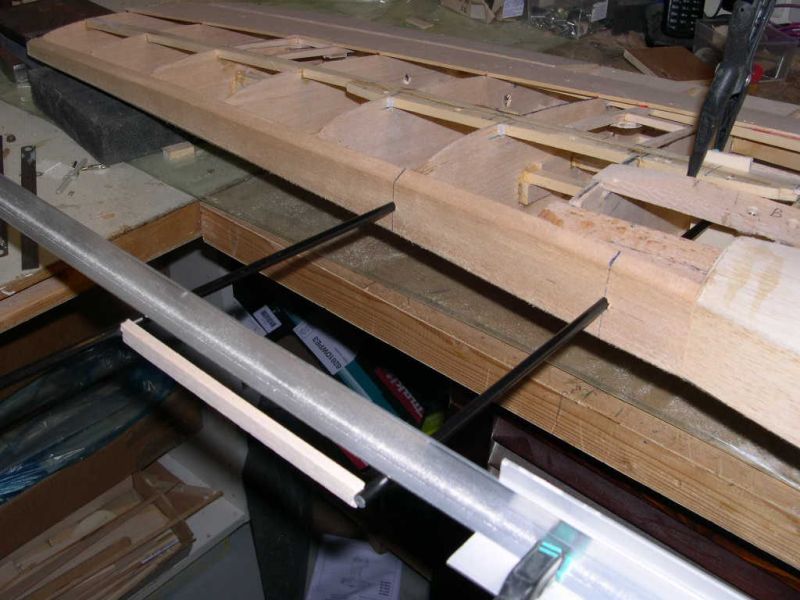

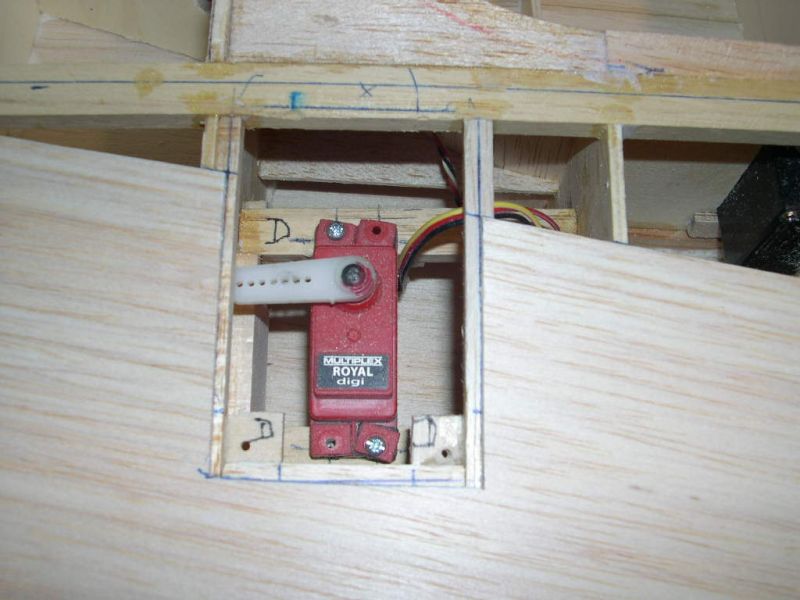

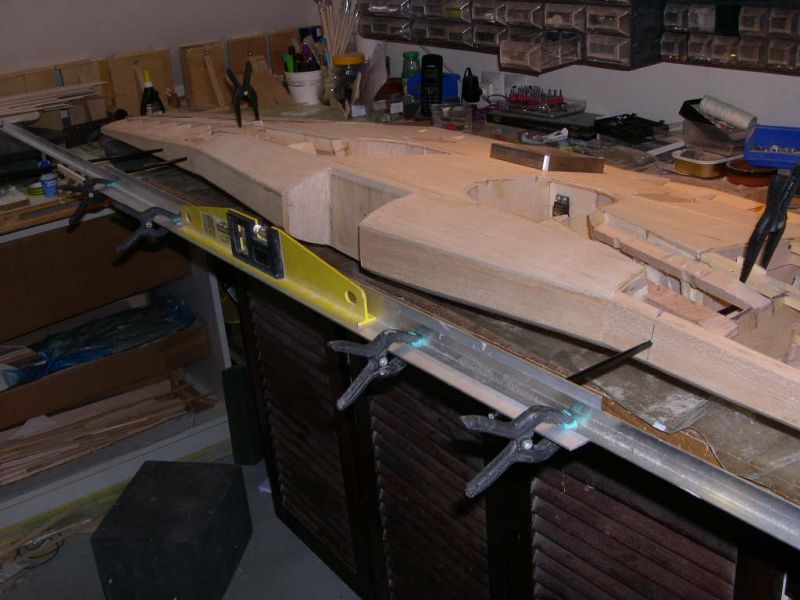

Salut les amis ! Week end calme pour le Typhoon Réalisation des trappes d'accès aux servos de volets et d'ailerons collage des bord d'attaque 136 et 137 Un peu de coffrage 138 avant de se dire que marquer l'emplacement des futurs canons serait mieux avant de coffrer définitivement l'aile 141 et 141. Un stab de 170grs  ca ira comme ca !! Où il faut en enlever ? Suite au prochain week end A+ [caption id="attachment_16946" align="alignnone" width="800'>Télécharger le PDF
Typhoon 136

  [caption id="attachment_16947" align="alignnone" width="800'>Télécharger le PDF
Typhoon 137



Typhoon 138

  [caption id="attachment_16949" align="alignnone" width="800'>Télécharger le PDF
Typhoon 140

  [caption id="attachment_16950" align="alignnone" width="800'>Télécharger le PDF
Typhoon 141

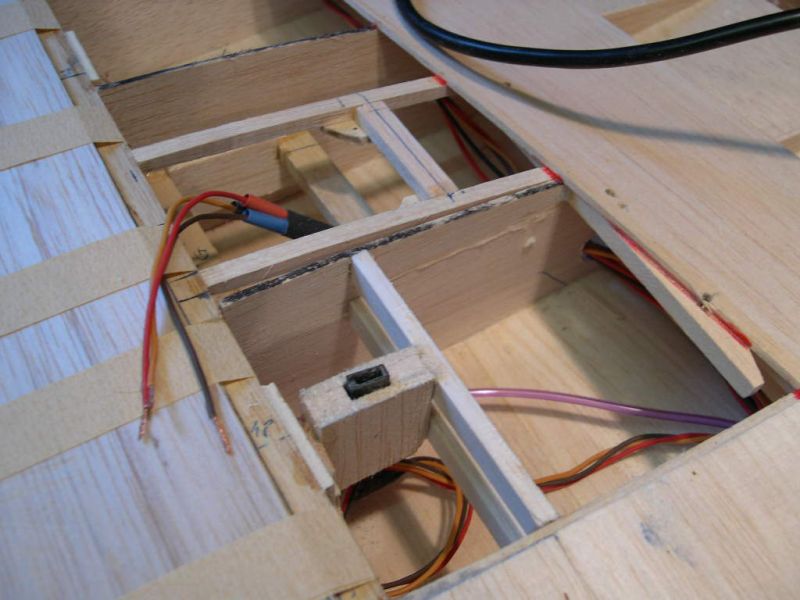

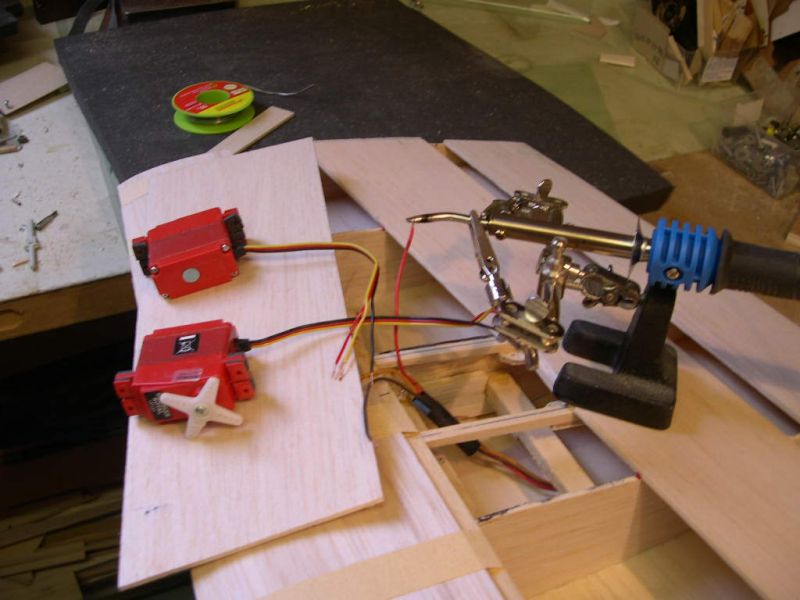

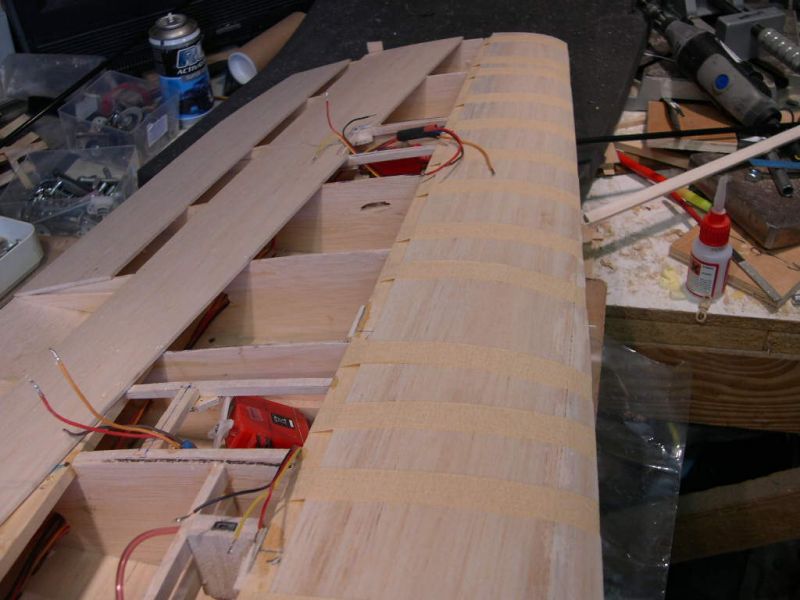

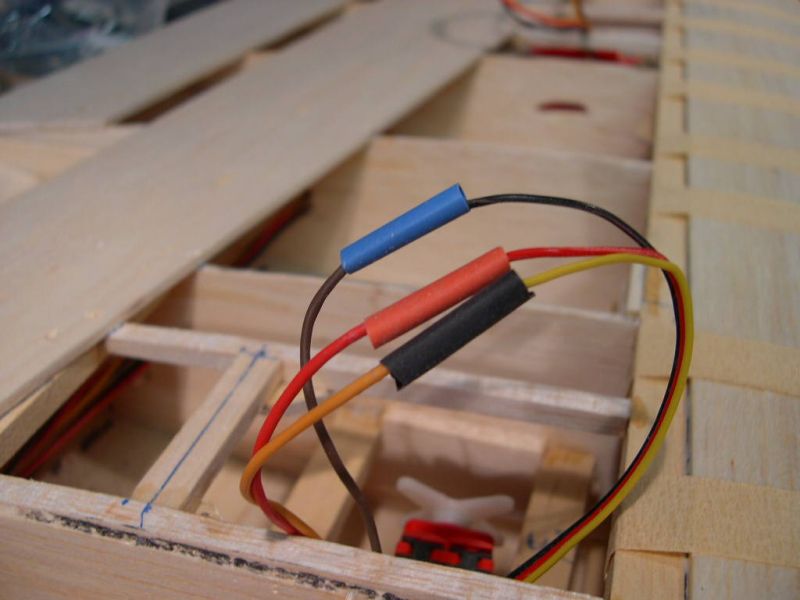

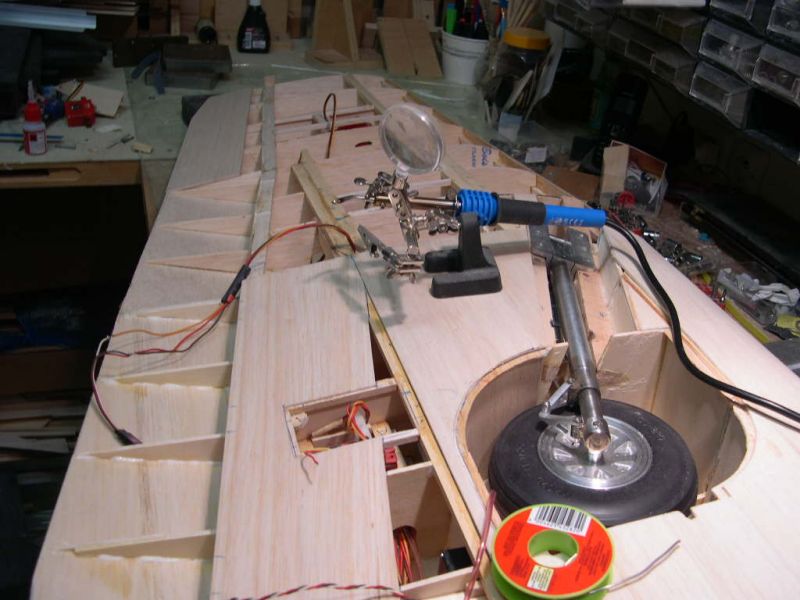

Salut les amis Les dernières nouvelles en direct de chez WG Composite. D'abord, jai récupéré le master du cône pour le Typhoon Jean -Marie nous l'a repris au petits oignons etr il est arrivé chez les Baudin's Brother qui vont s'occuper de faire le moule . Cà, c'est du travail d'équipe ! Non mais ! Passons aux photos photo146 coffrage des bord d'attaque photo 144 ,147,148,149 pendant que ça sèche leçon de câblage mais Maman comment tu m'as fait (j'suis pas beau) mais en plus j'ai que deux mains snif ! [caption id="attachment_17039" align="alignnone" width="800'>Télécharger le PDF
Typhoon 144

  [caption id="attachment_17040" align="alignnone" width="800'>Télécharger le PDF
Typhoon 146

      [caption id="attachment_17041" align="alignnone" width="800'>Télécharger le PDF
Typhoon 147

  [caption id="attachment_17042" align="alignnone" width="800'>Télécharger le PDF
Typhoon 148

      [caption id="attachment_17043" align="alignnone" width="800'>Télécharger le PDF
Typhoon 149

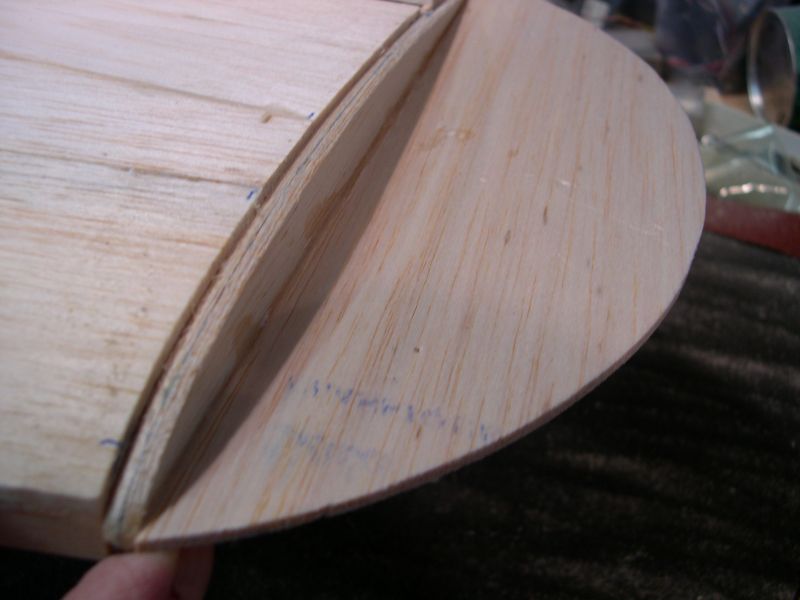

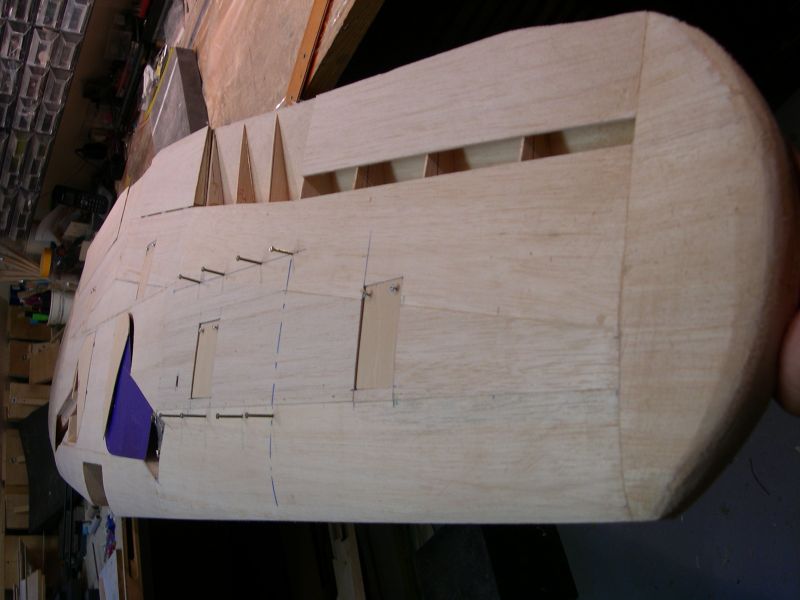

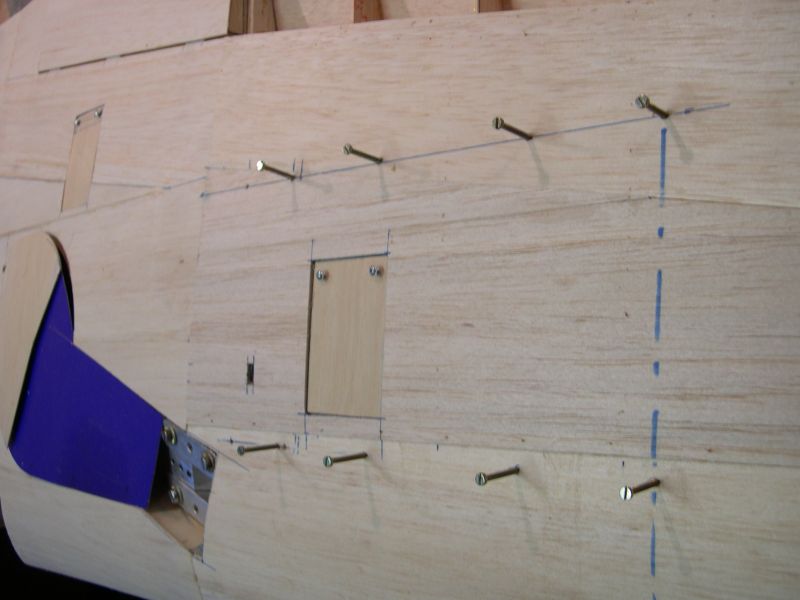

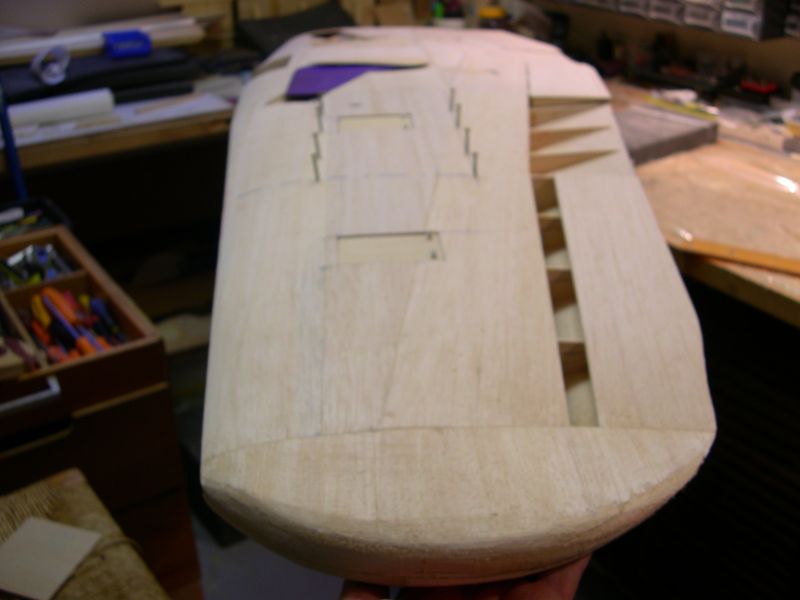

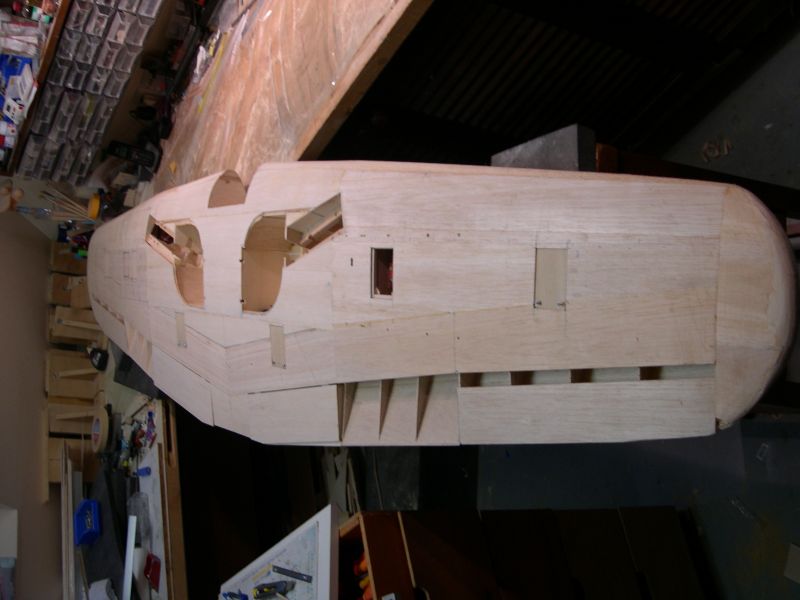

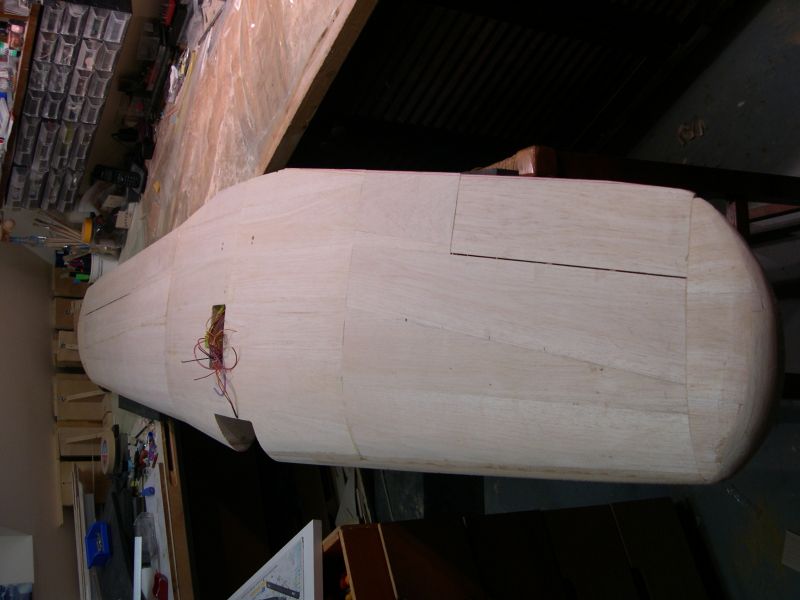

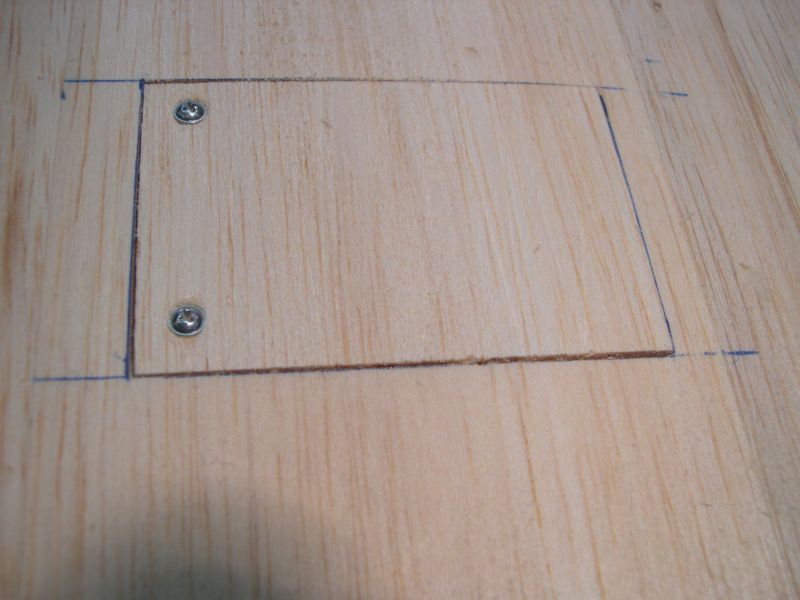

  Pour faire plaisir à Papy Alain!! photo152 les trappes sont en balsa (enfin en CTP recouverte de balsa) photo 153 le saumon, non pas ? manger les fêtes sont finies photos 154 155 156, saumons terminés et emplacements pour les pylônes des roquettes photos 159 160 ma nouvelle planche de surf dessus dessous pour les rouleaux de la Manche ! A la semaine prochaine pour la suite de cette aventure. A+   [caption id="attachment_17044" align="alignnone" width="800'>Télécharger le PDF
Typhoon 152

  [caption id="attachment_17045" align="alignnone" width="800'>Télécharger le PDF
Typhoon 153

  [caption id="attachment_17046" align="alignnone" width="800'>Télécharger le PDF
Typhoon 154

      [caption id="attachment_17047" align="alignnone" width="800'>Télécharger le PDF
Typho5n 155

  [caption id="attachment_17048" align="alignnone" width="800'>Télécharger le PDF
Typhoon 156

      [caption id="attachment_17049" align="alignnone" width="800'>Télécharger le PDF
Typhoon 159

      [caption id="attachment_17050" align="alignnone" width="800'>Télécharger le PDF
Typhoon 160

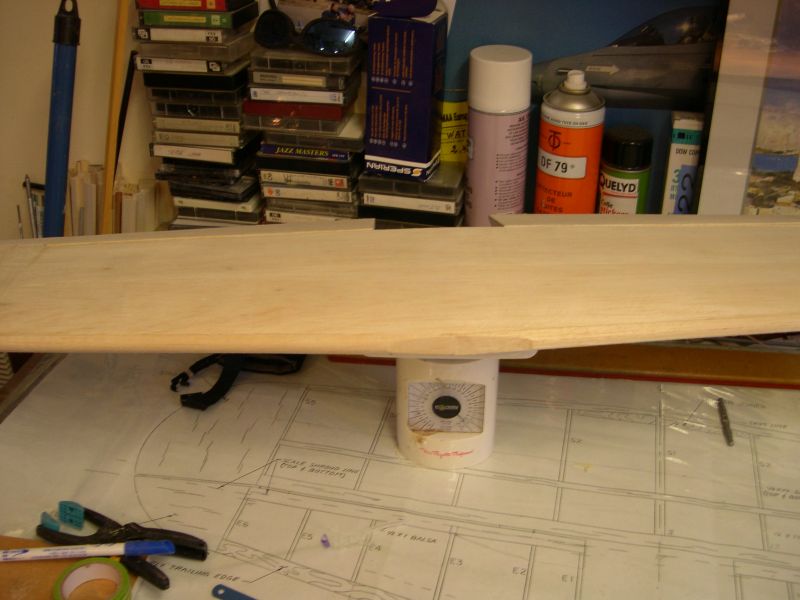

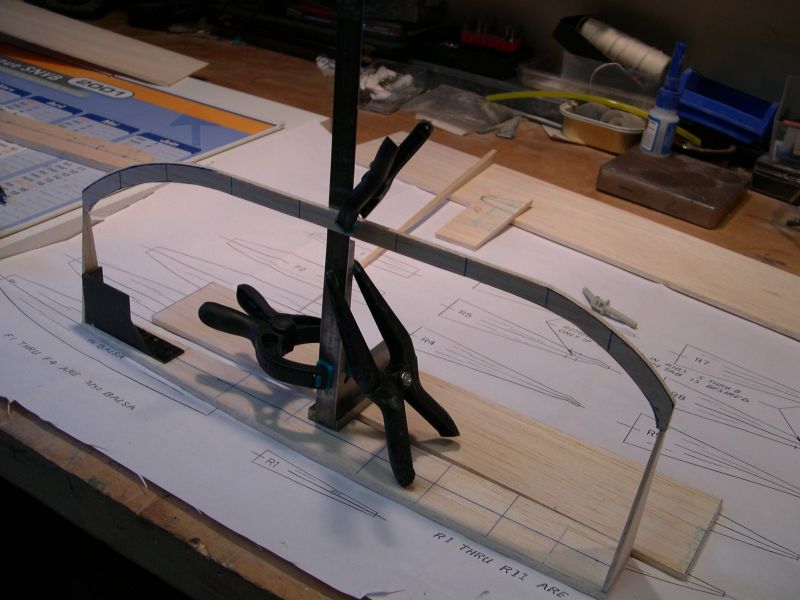

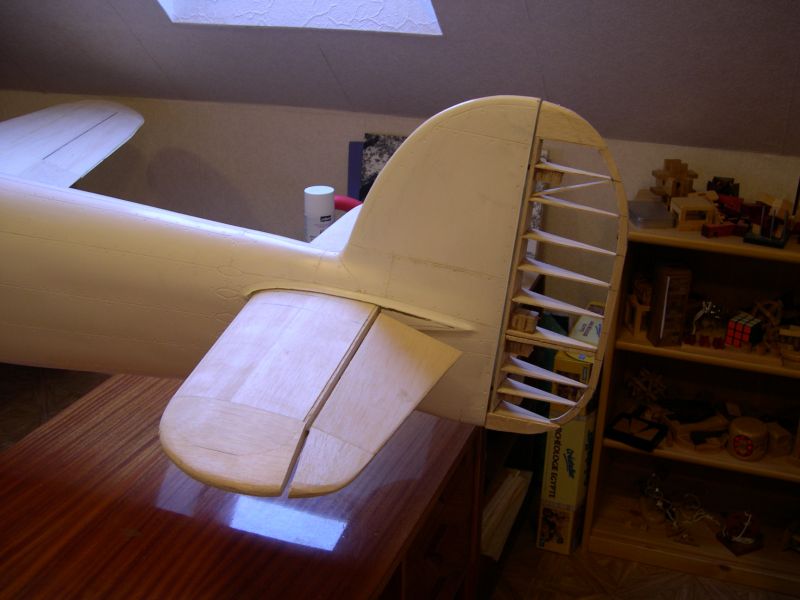

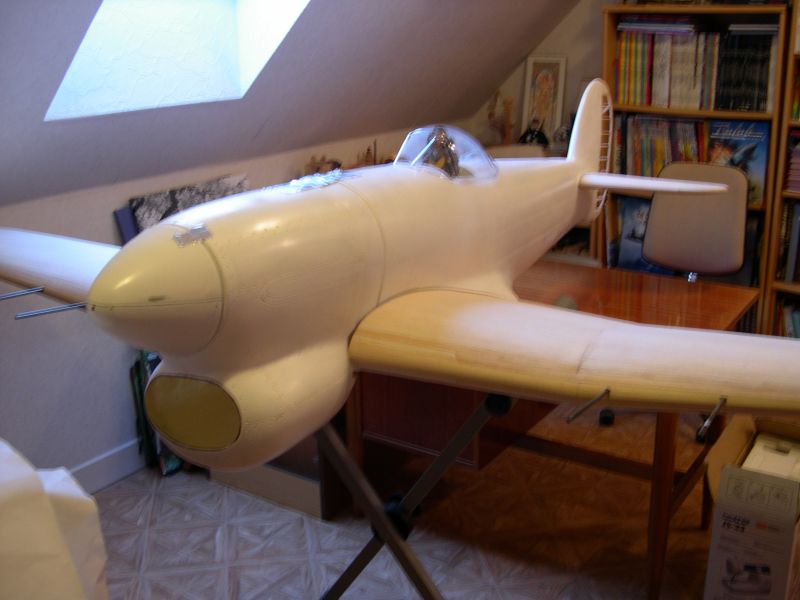

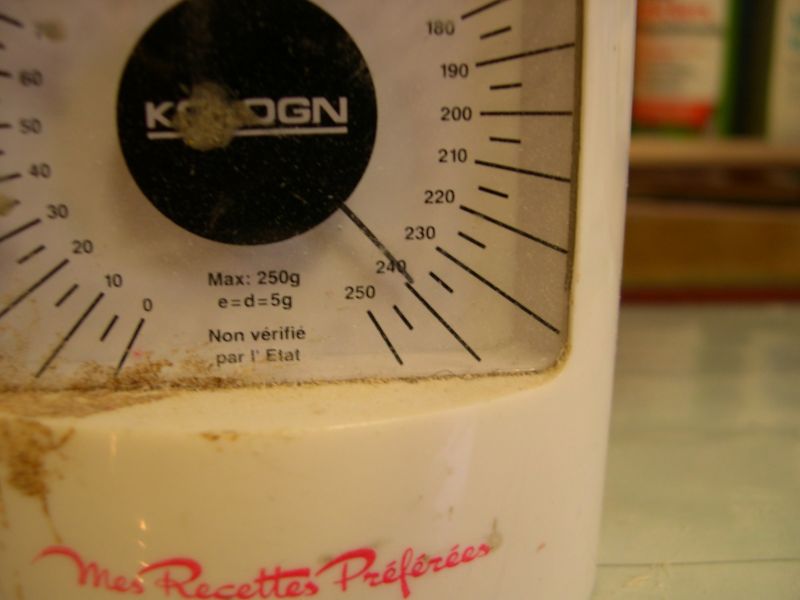

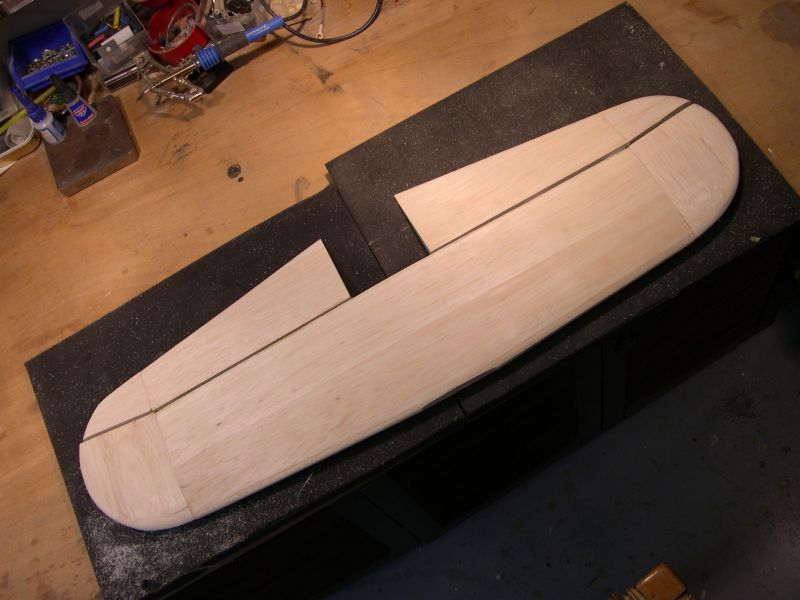

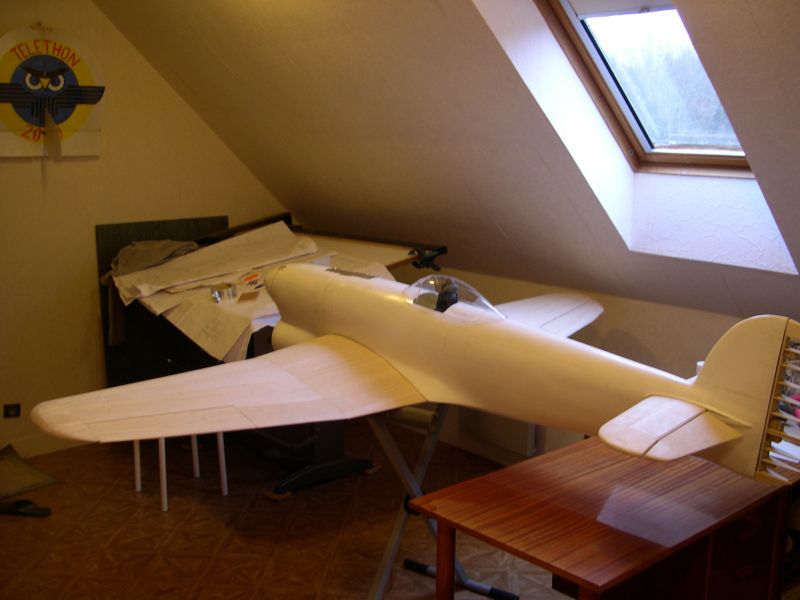

Salut à tous, les frimas nous invitent à cocooner n'est ce pas ? Voilà donc le résultat d'un weekend sous la neige en direct des ateliers WG Composite photos 161 162 163 un stab terminé Bon pour le poids on fera avec!! photo 164 un volet de dérive en construction un photos 165 à 167 la bête assemblée et avec son volet de dérive terminé Suite au prochain N° [caption id="attachment_17221" align="alignnone" width="800'>Télécharger le PDF
Typhoon 161

  [caption id="attachment_17222" align="alignnone" width="800'>Télécharger le PDF
Typhoon 162

      [caption id="attachment_17223" align="alignnone" width="800'>Télécharger le PDF
Typhoon 163

  [caption id="attachment_17224" align="alignnone" width="800'>Télécharger le PDF
Typhoon 164

      [caption id="attachment_17225" align="alignnone" width="800'>Télécharger le PDF
Typhoon 165

  [caption id="attachment_17226" align="alignnone" width="800'>Télécharger le PDF
Typhoon 166

  [caption id="attachment_17227" align="alignnone" width="800'>Télécharger le PDF
Typhoon 167

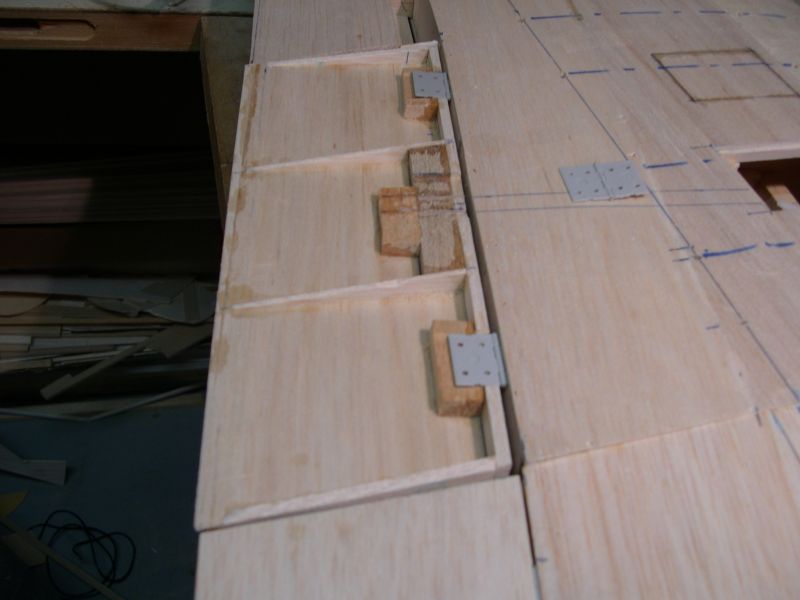

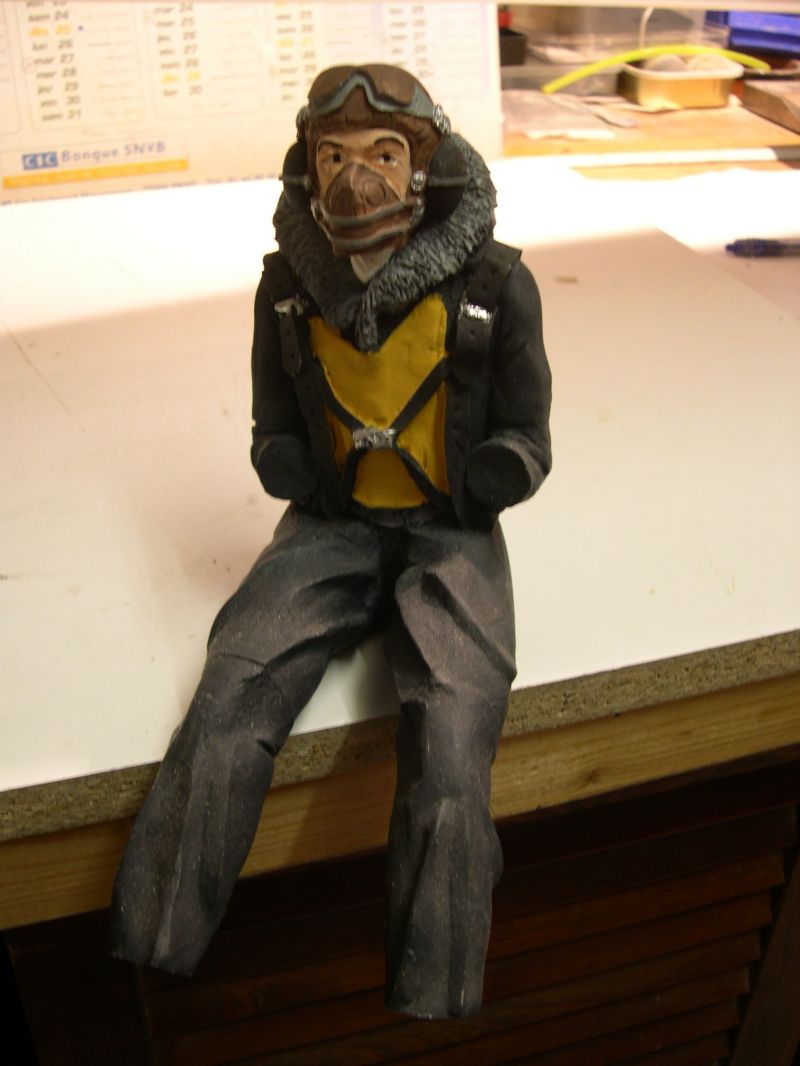

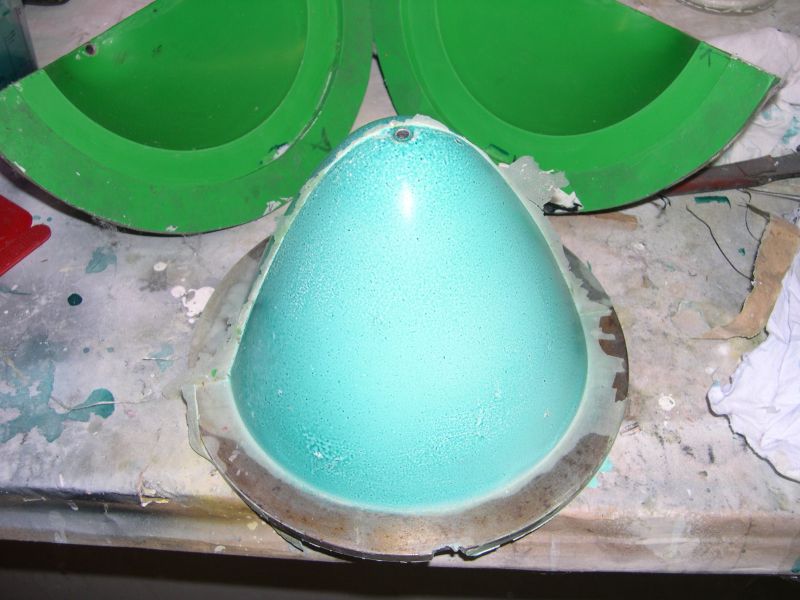

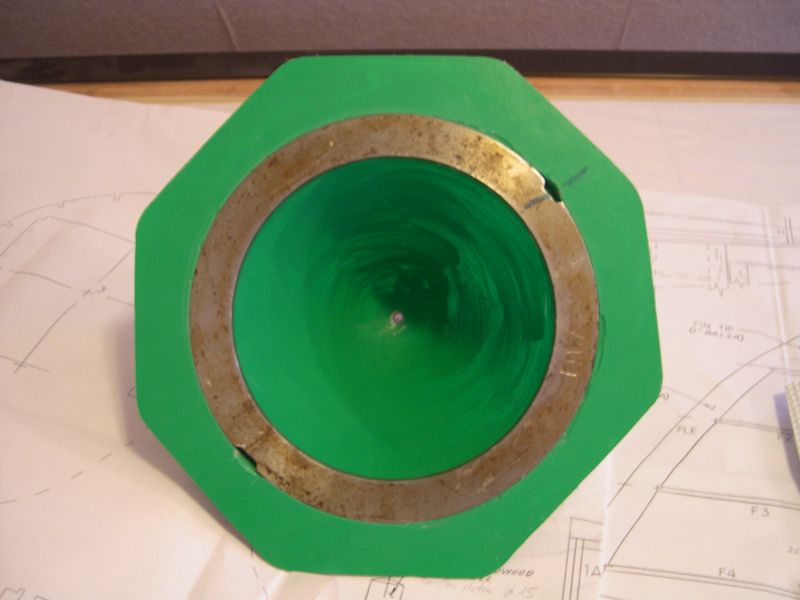

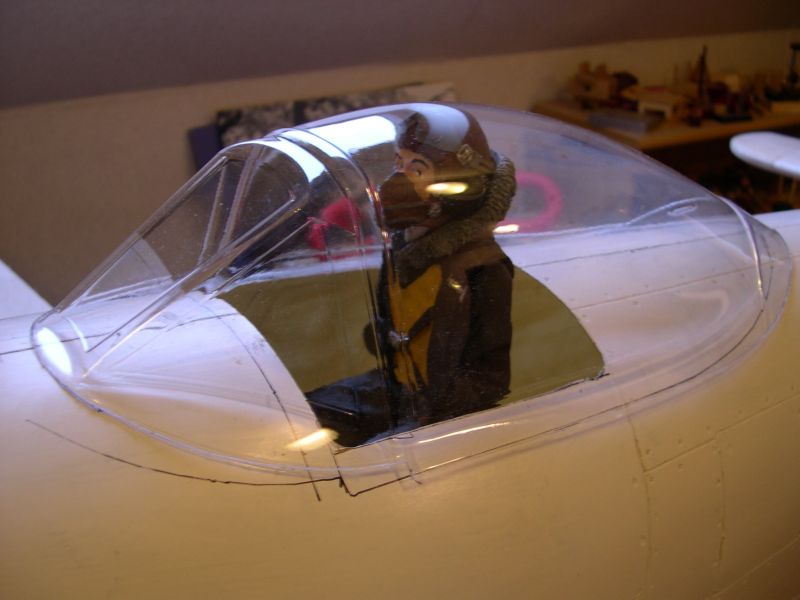

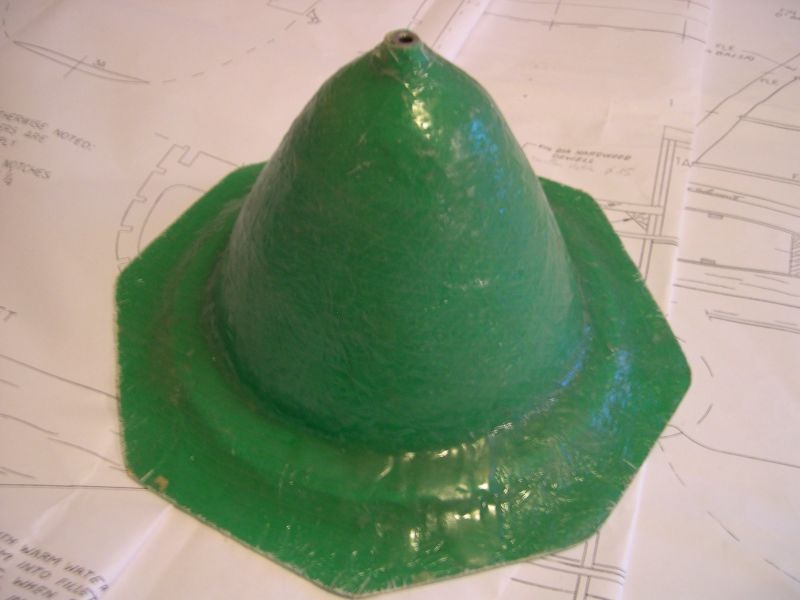

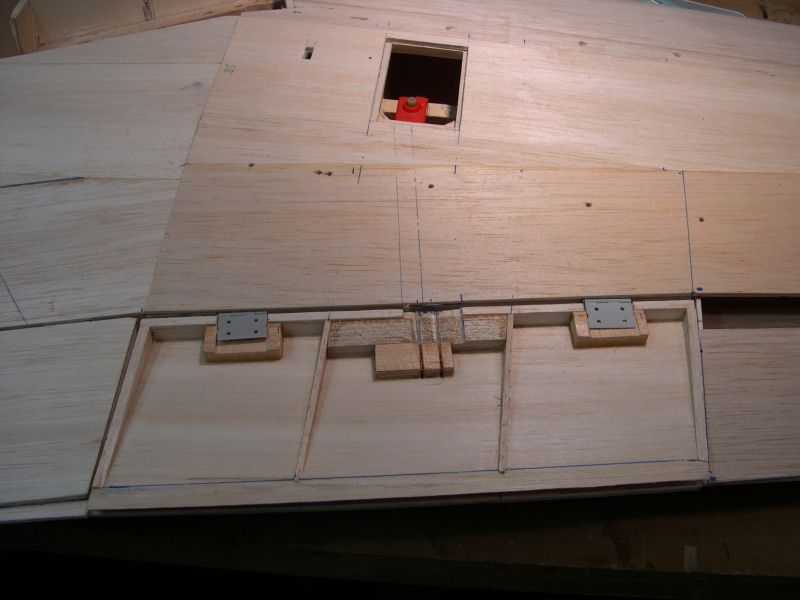

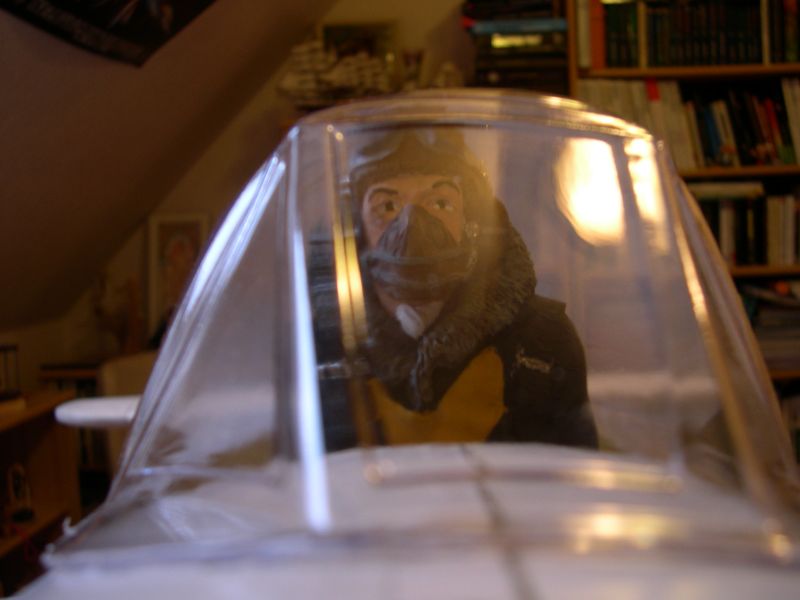

  photos 168 à 173 je confirme il y a un pilote dans l'avion et la question récurante :" à quand la première mission"? photos 171 et 172 Jean-Marie dit Papy Fermaut à super bien bossé en nous reprenant le master du cône au bon diamètre et bien sur Bobby s'est empressé de tirer le moule un GRAND merci à eux deux!! Photos 176 et 177 volets extérieurs en construction Bon !! Suite à la semaine prochaine A+   [caption id="attachment_17228" align="alignnone" width="800'>Télécharger le PDF
Typhoon 168

  [caption id="attachment_17229" align="alignnone" width="800'>Télécharger le PDF
Typhoon 170

      [caption id="attachment_17230" align="alignnone" width="800'>Télécharger le PDF
Typhoon 171

  [caption id="attachment_17231" align="alignnone" width="800'>Télécharger le PDF
Typhoon 172

      [caption id="attachment_17233" align="alignnone" width="800'>Télécharger le PDF
Typhoon 177

  [caption id="attachment_17232" align="alignnone" width="800'>Télécharger le PDF
Typhoon 173

    [caption id="attachment_17234" align="alignnone" width="800'>Télécharger le PDF
Typhoon 178
