Le Gee-Bee Model Y de Jean-Pierre TACZYNSKI

[caption id="attachment_15908" align="alignleft" width="200'>Télécharger le PDF
GeeBee couverture MRA GeeBee couverture MRA

Jean-Pierre nous propose la construction de son GeeBee Model Y en 1,80 mètres d"envergure, construction réalisée d'après mon plan paru dans le MRA N°744 de décembre 2001.

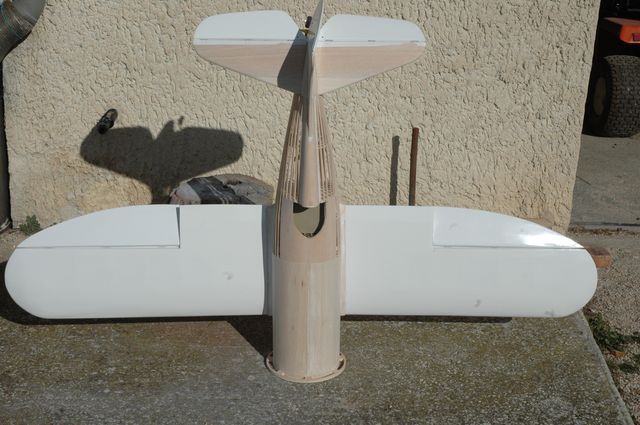

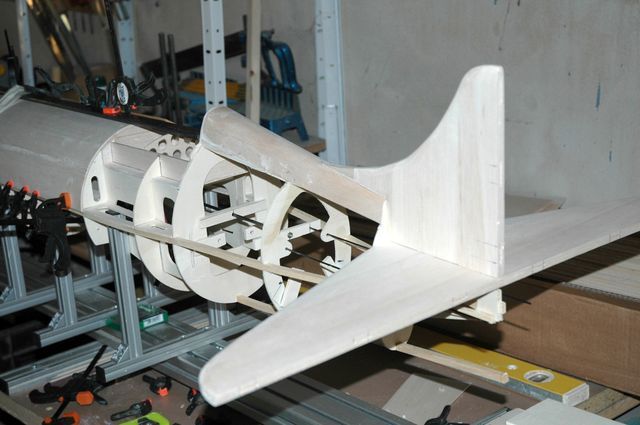

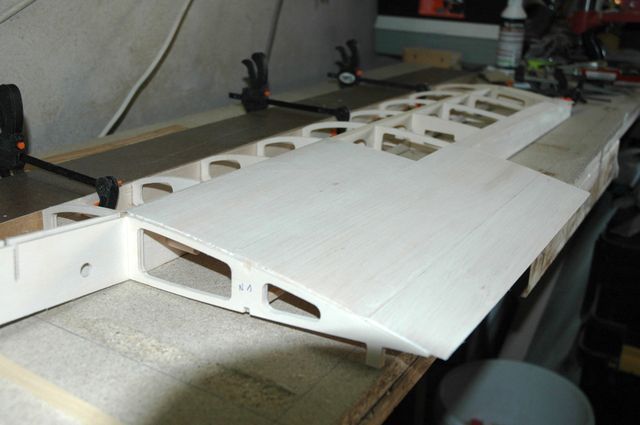

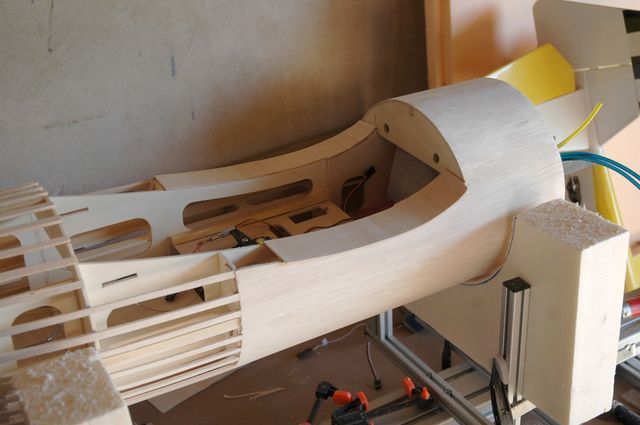

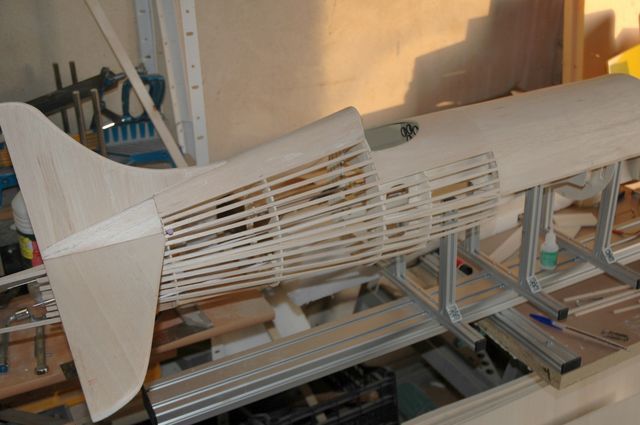

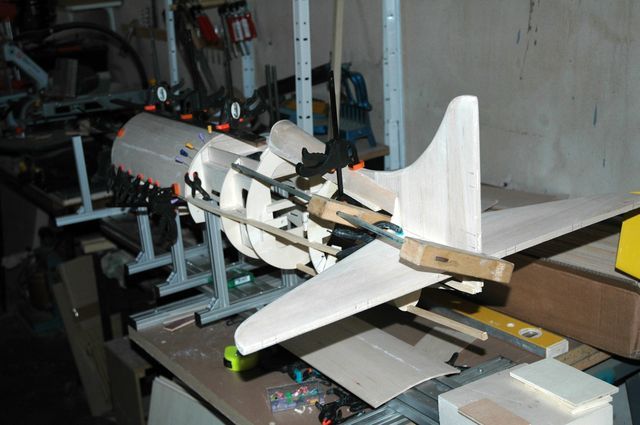

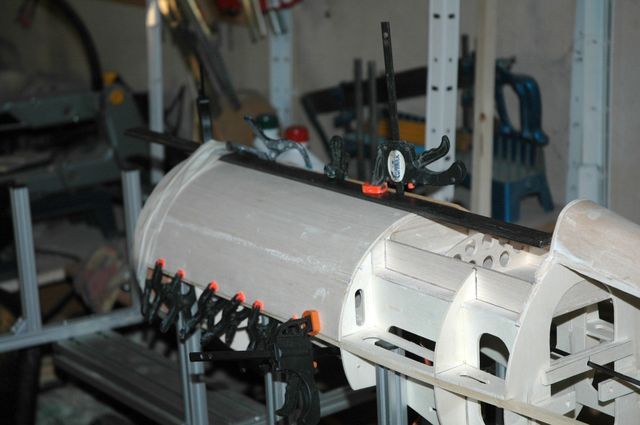

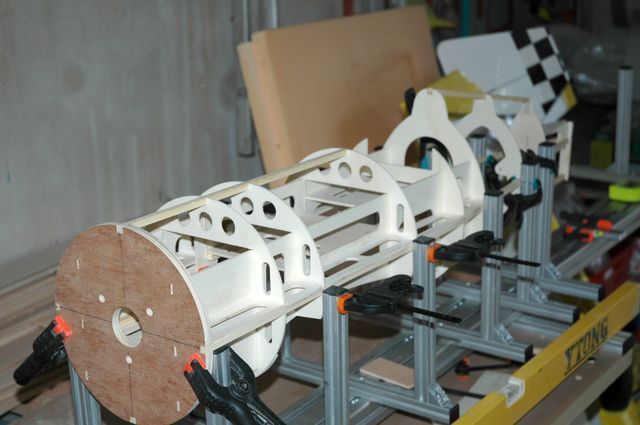

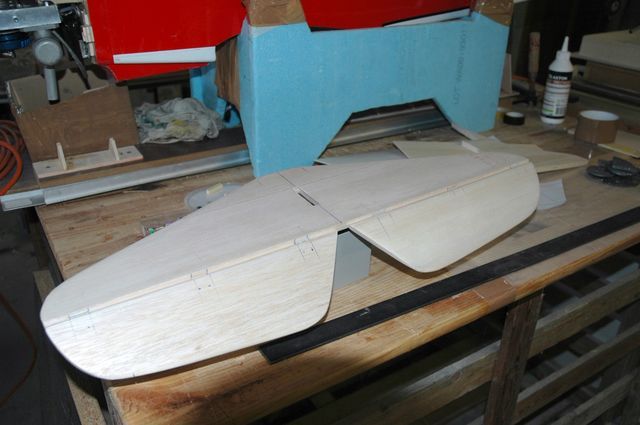

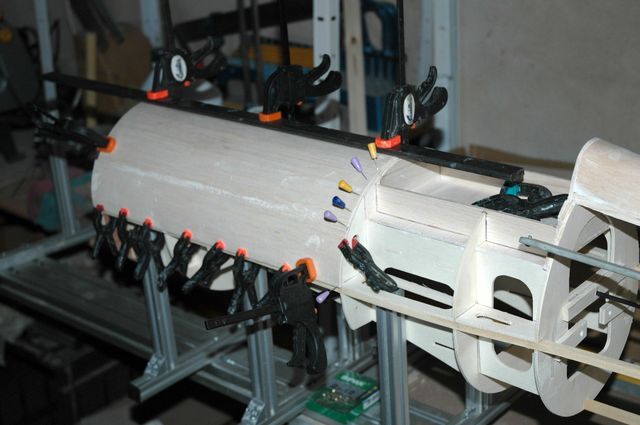

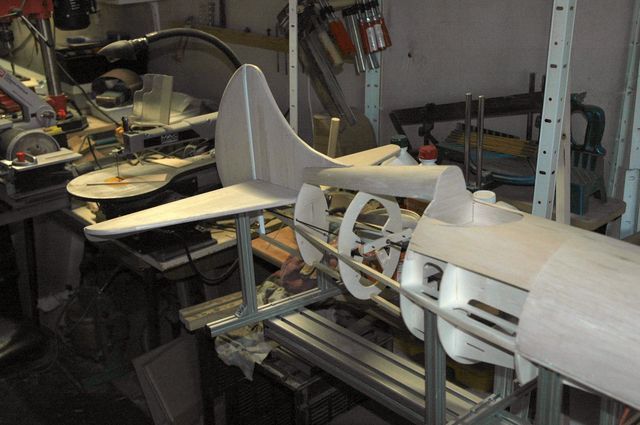

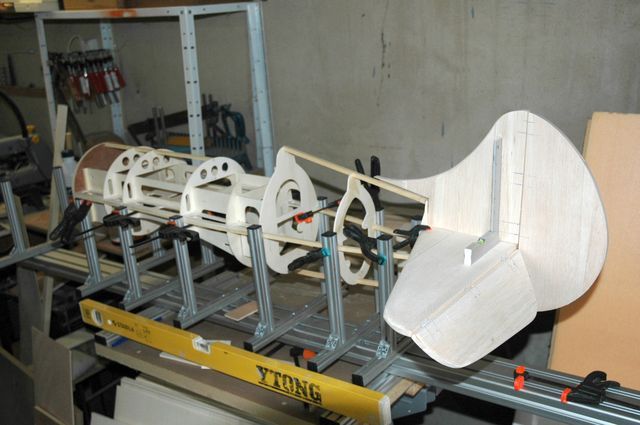

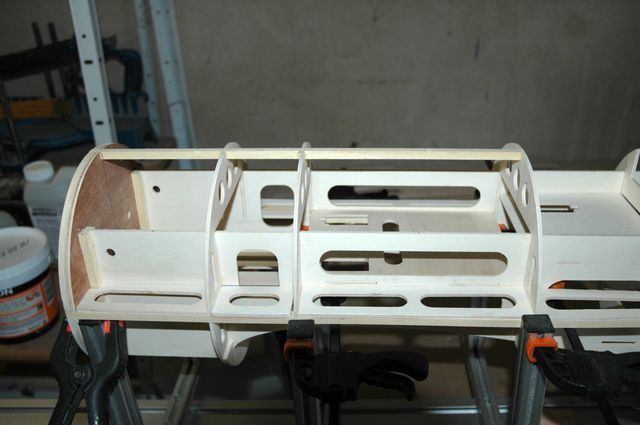

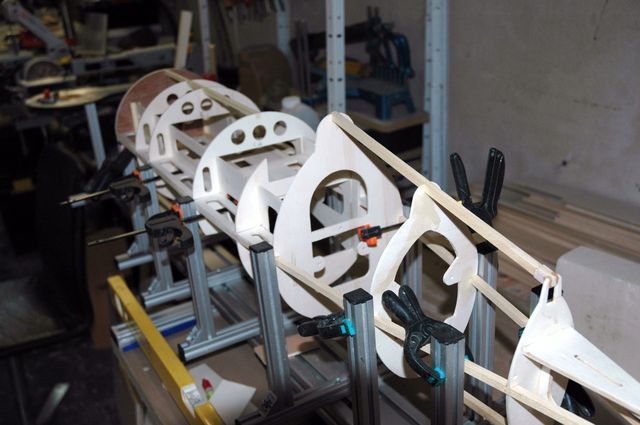

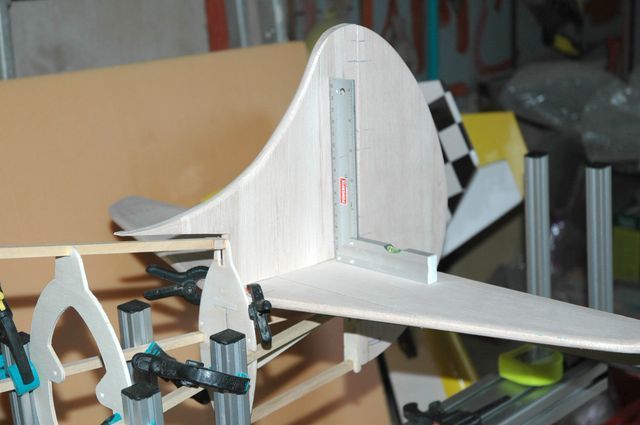

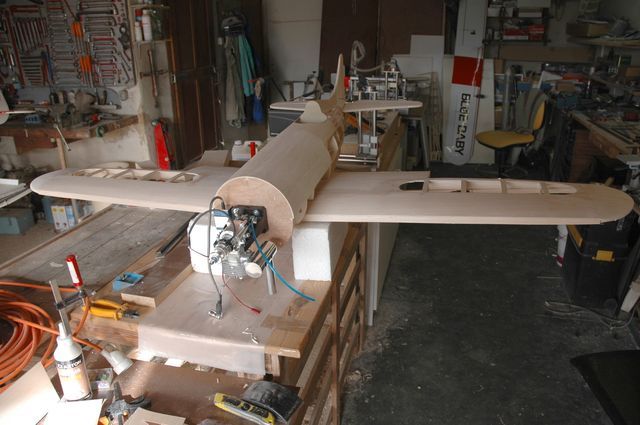

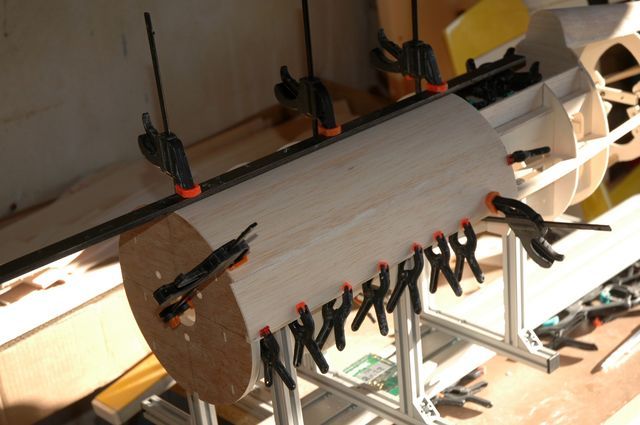

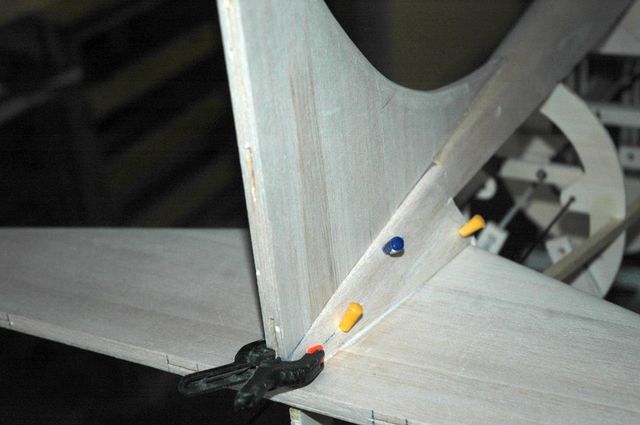

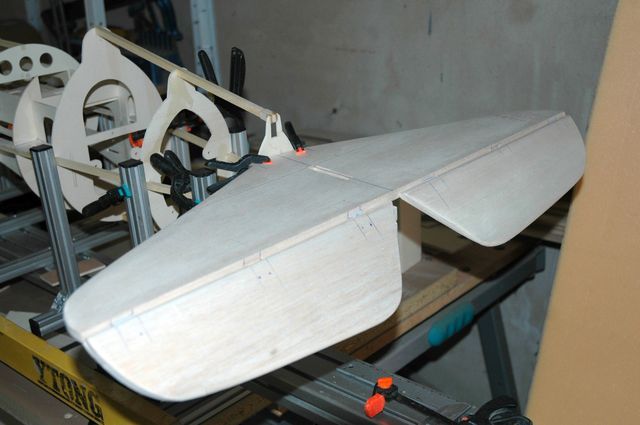

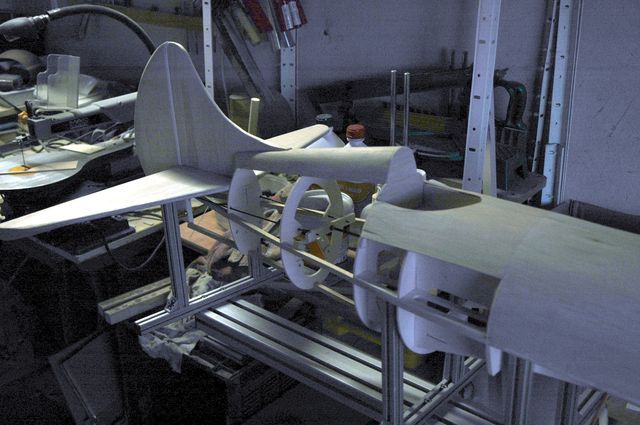

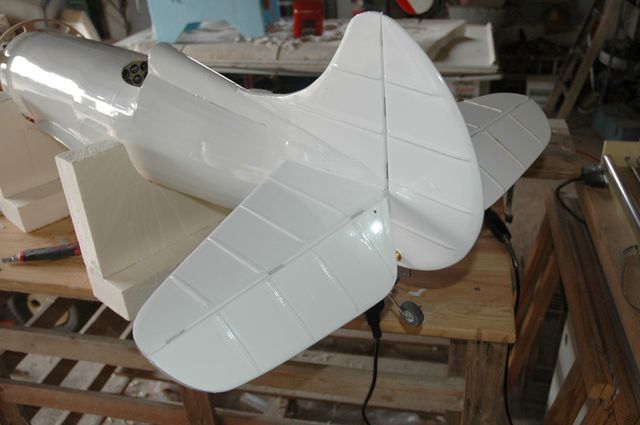

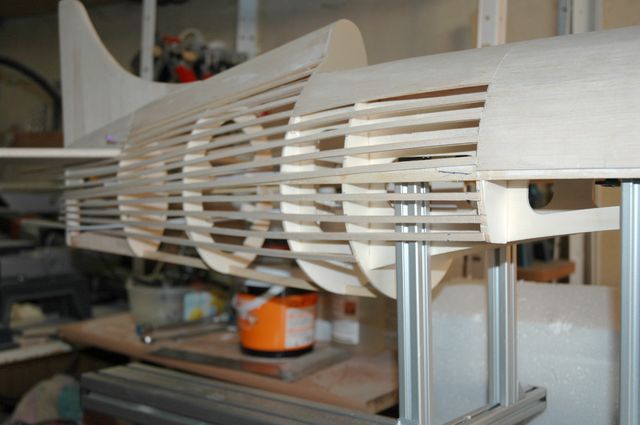

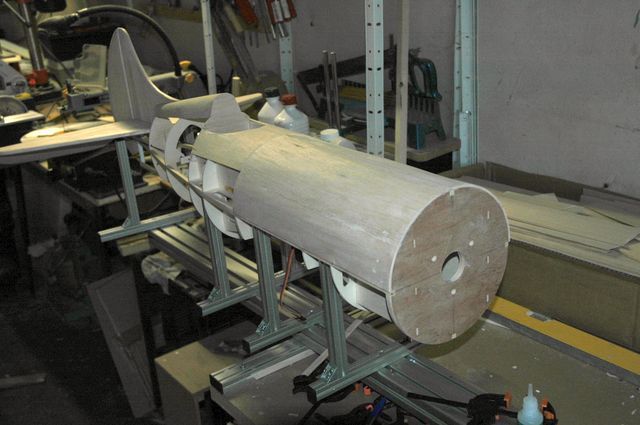

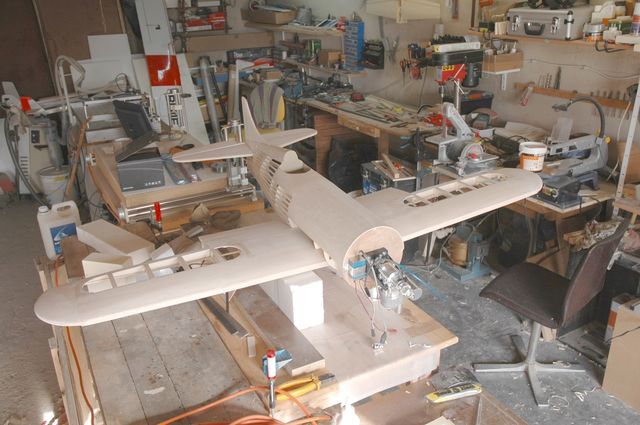

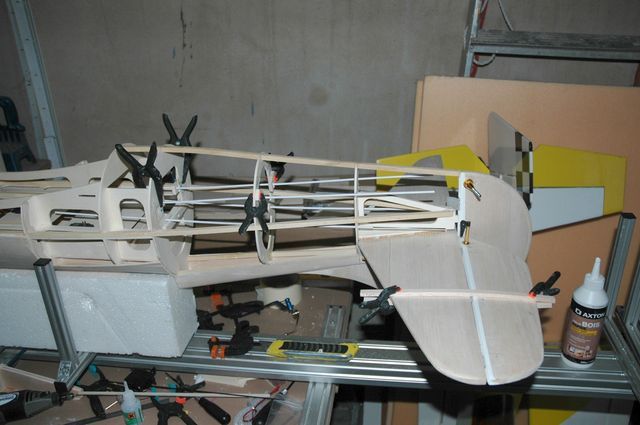

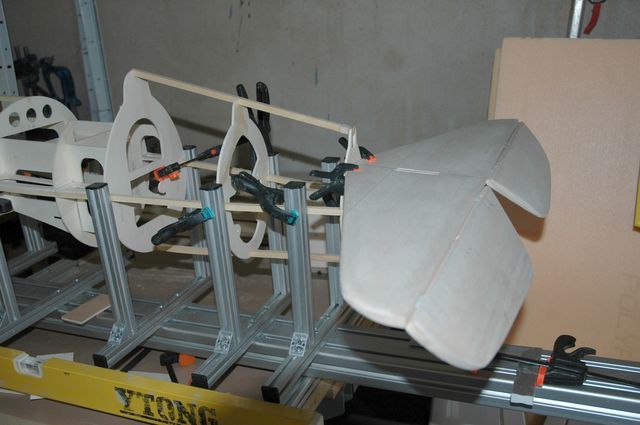

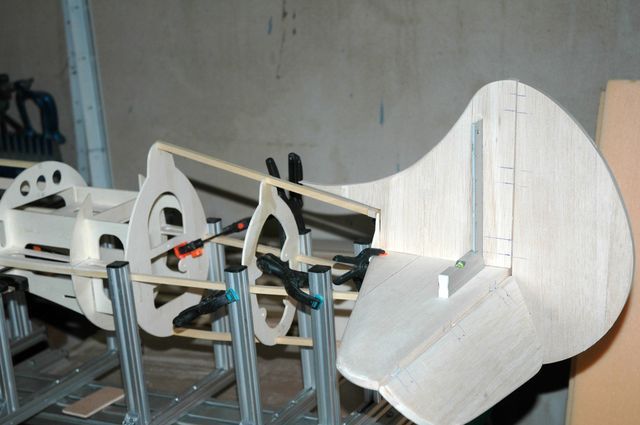

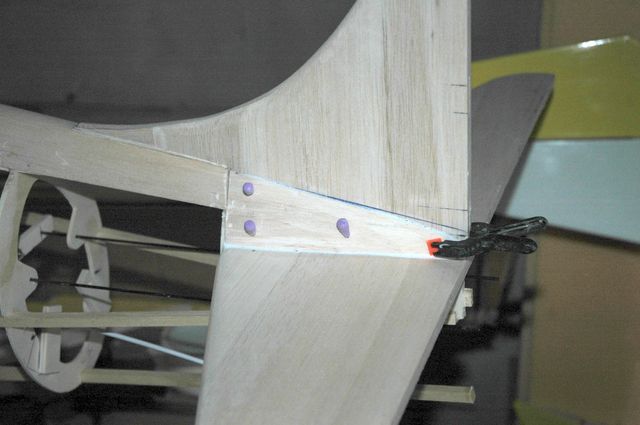

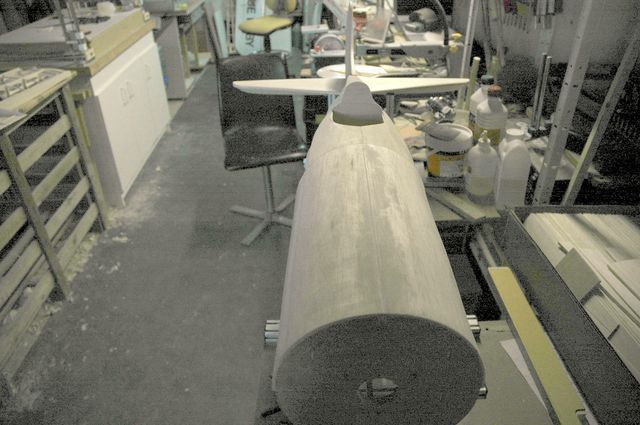

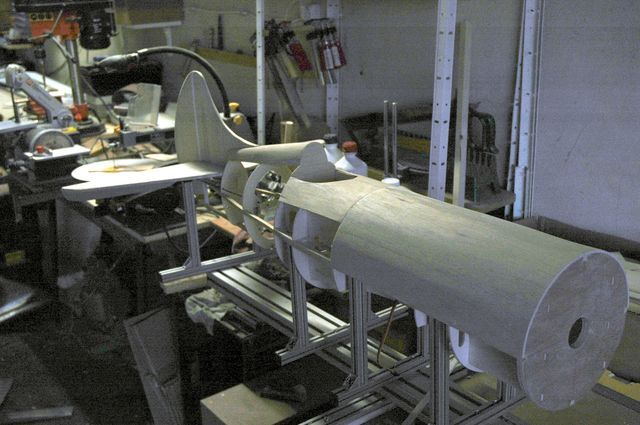

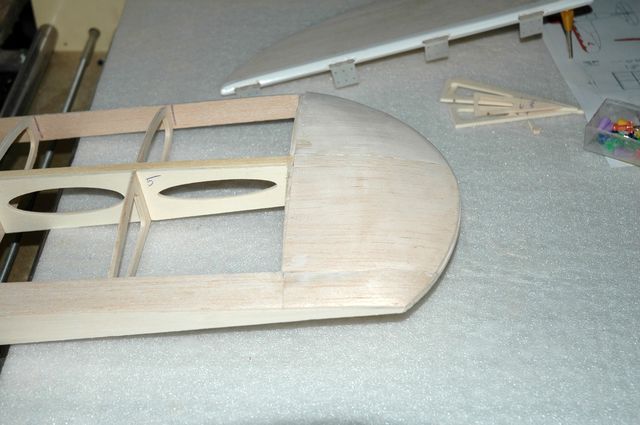

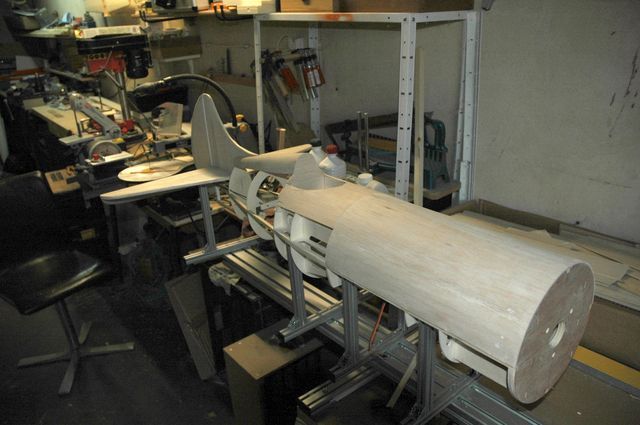

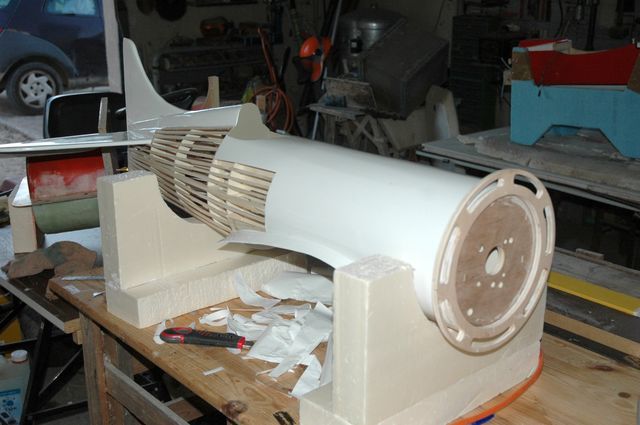

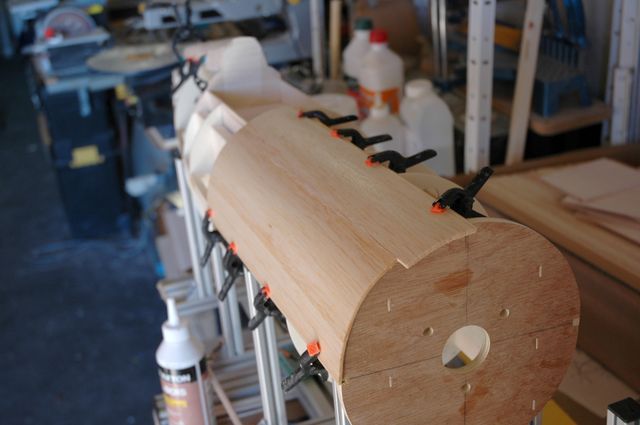

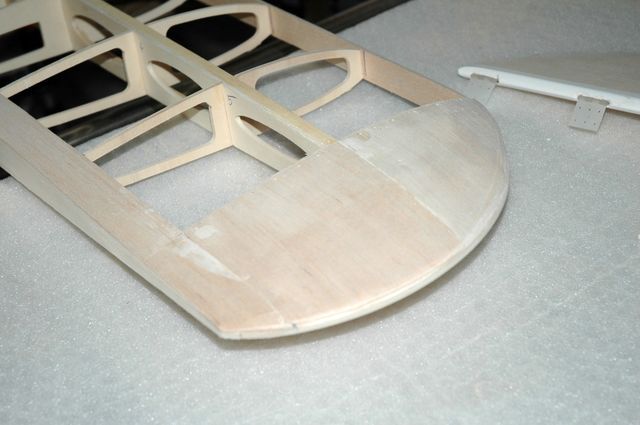

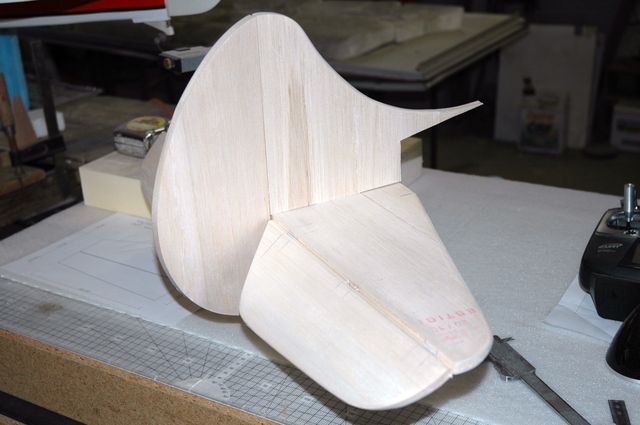

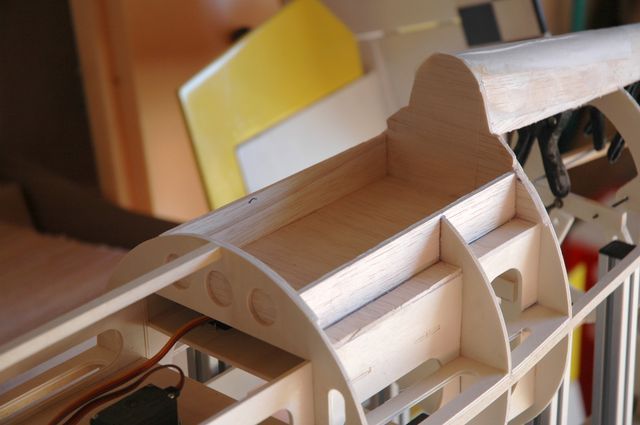

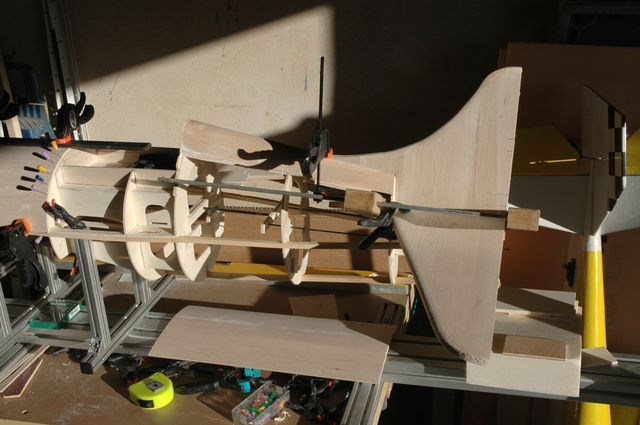

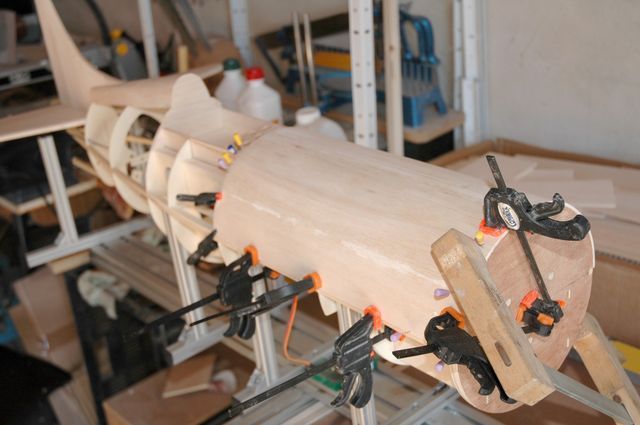

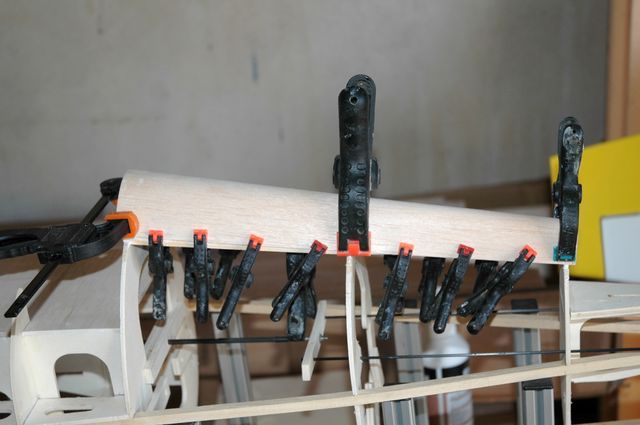

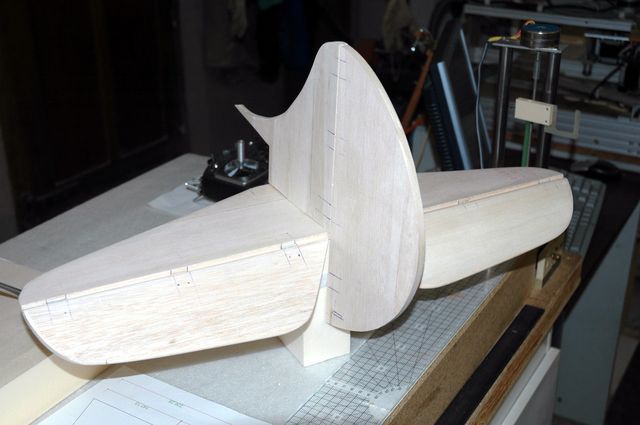

Et Voilà, la construction du Gee Bee Modèle Y est partie ! Après avoir redessiné les plans d’Alain sous Autocad et transformation des fichiers en Dxf pour une découpe avec la CNC (travail le plus fastidieux), mais quel gain de temps pour découper les pièces avec une reproduction du modèle à l’infini. Photos 1, 2 & 3 montage de la profondeur et de la dérive. Tout s’emboîte correctement. Photos 4 , 5 & 6 assemblage du fuselage, on enquille d’abord C2 et C6 sur les deux flancs, ensuite le couple C1, on ajuste les différentes platines (support réservoir, platines servos) . On met en place C3, C4 et C5 collage de l’ensemble et pose des longerons. Personnellement, j’utilise de la baguette Samba 7x7 que je trouve en longueur de 2200mm chez mon fournisseur. Tous les couples sont en ctp peuplier de3mm sauf le C1 qui lui est en ctp 10mm. Les dernières photos, vérification de l’alignement de la dérive et de la profondeur avant finalisation.

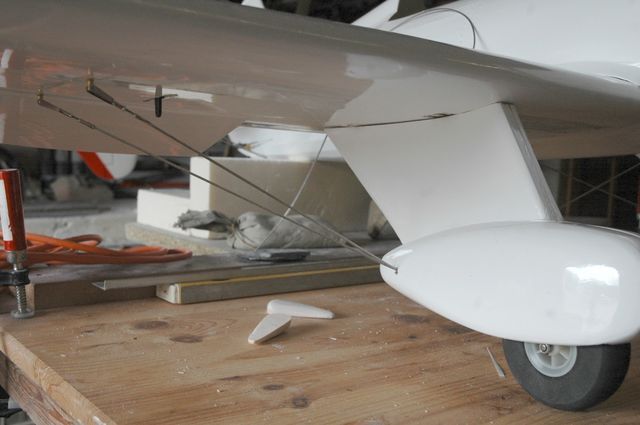

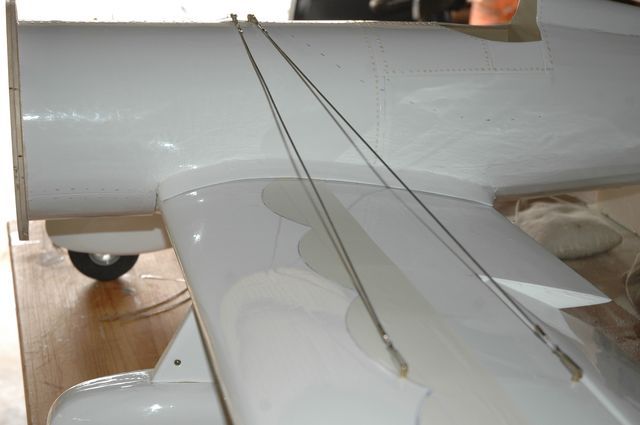

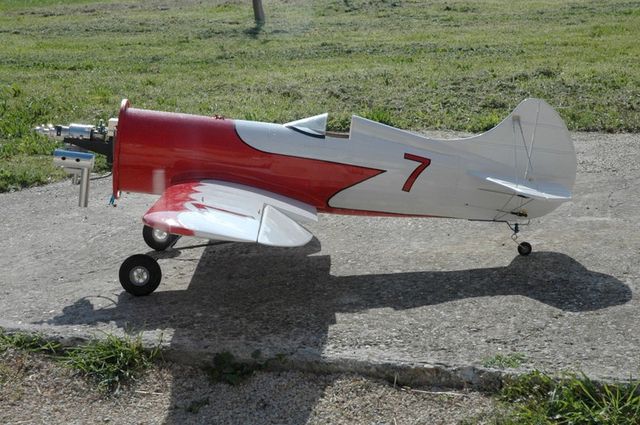

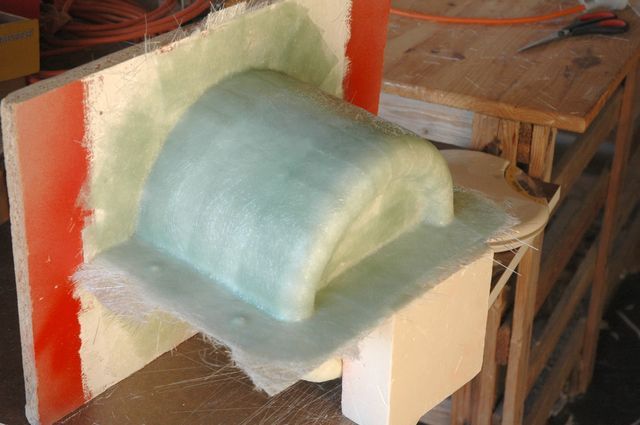

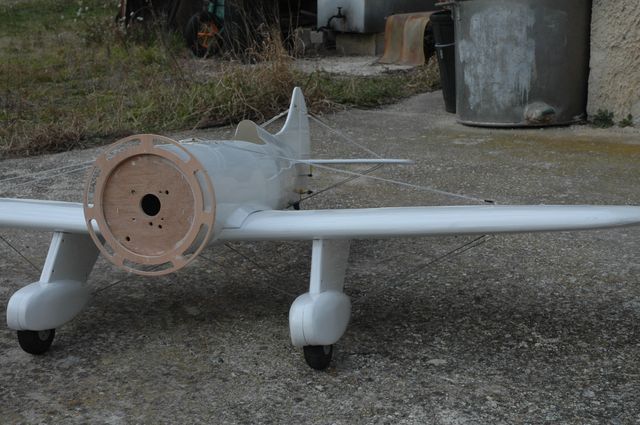

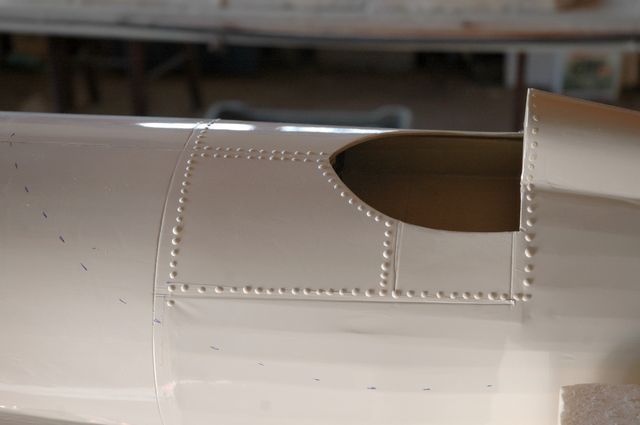

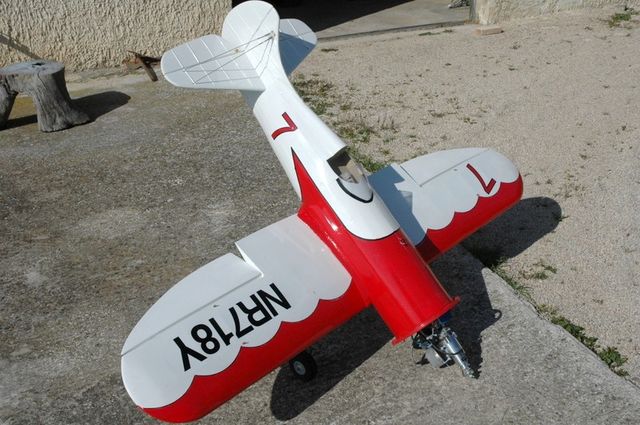

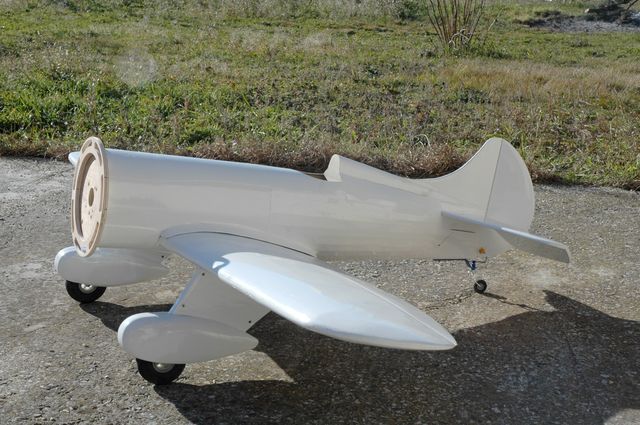

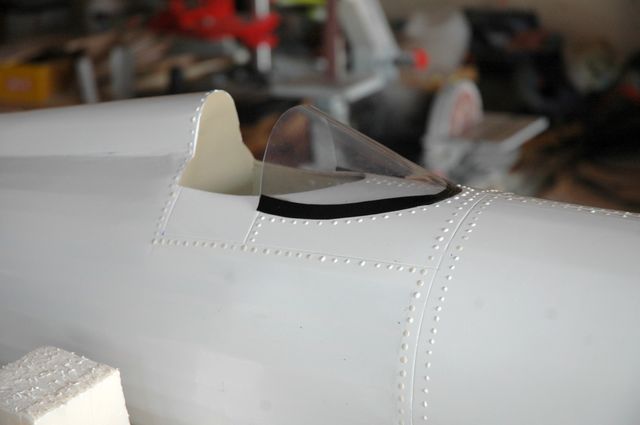

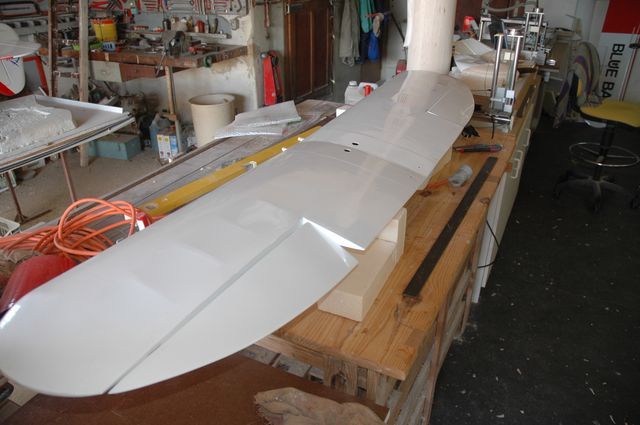

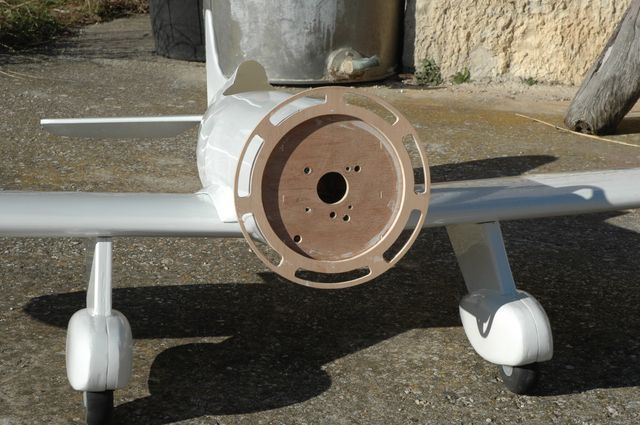

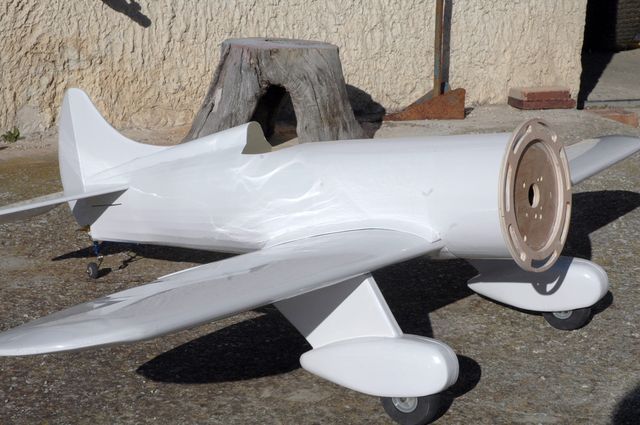

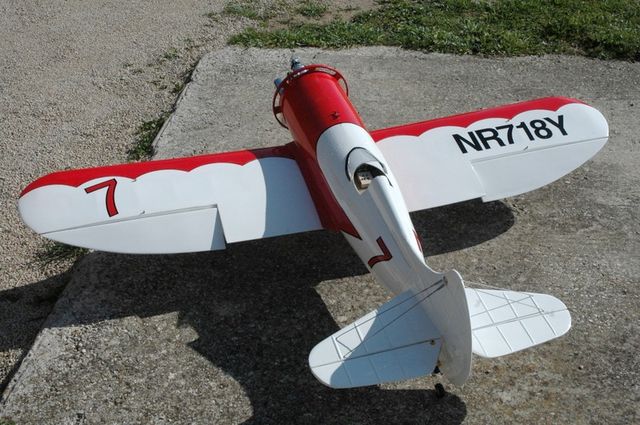

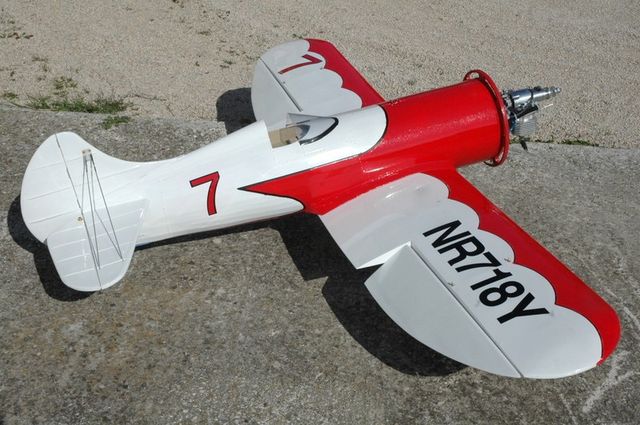

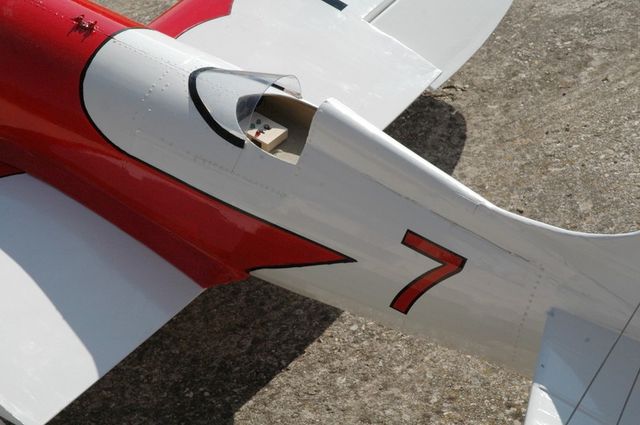

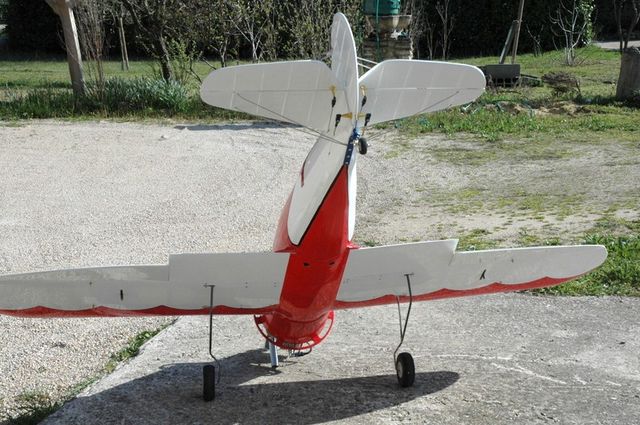

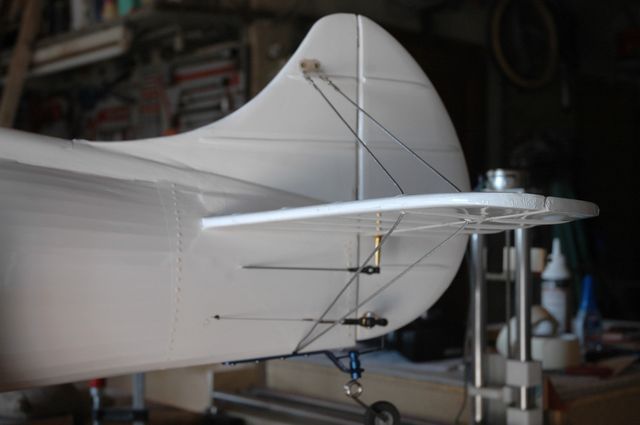

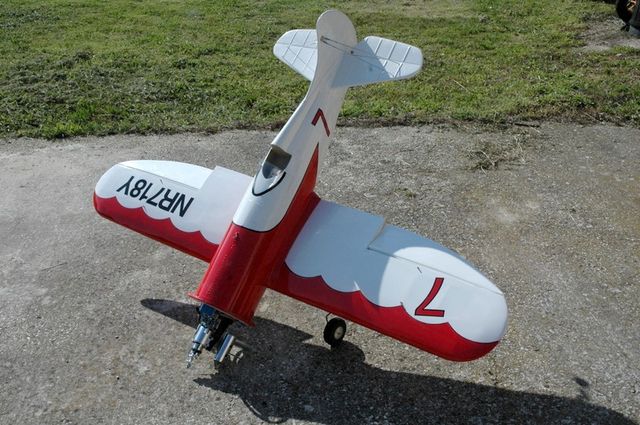

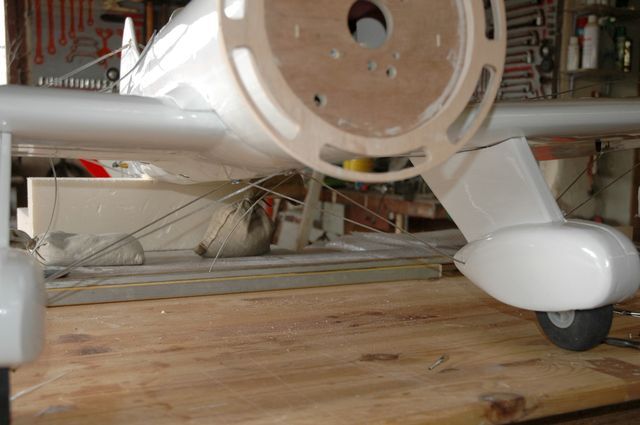

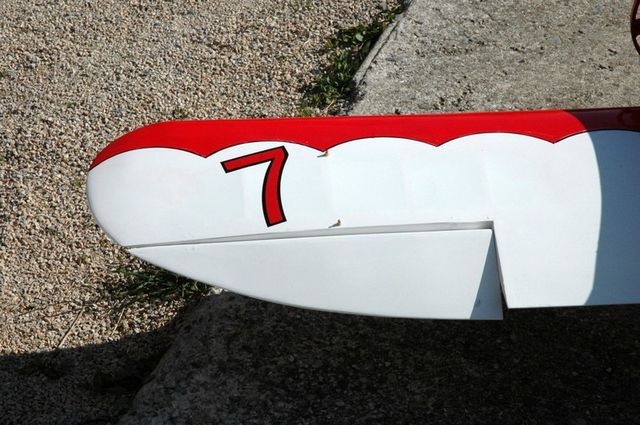

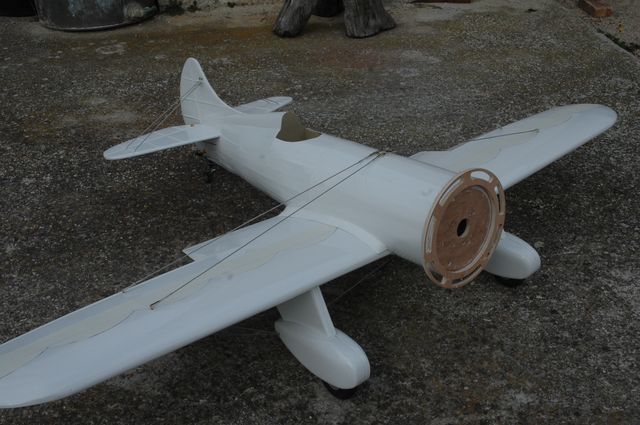

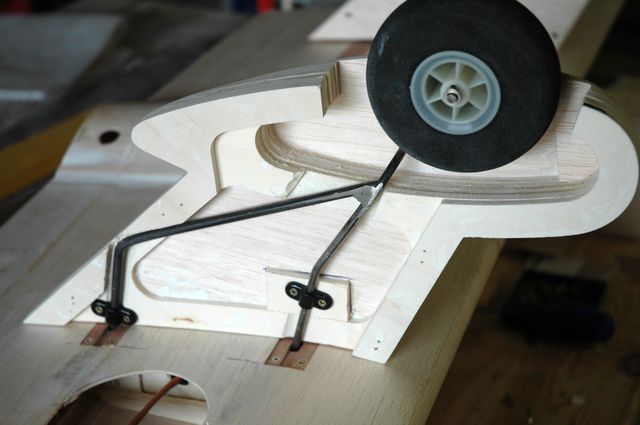

"Salut Alain,  Voici les dernières photos de mon Geebee, il me reste la peinture à faire et la stratification du capot. Les ballons de roues et pantalons vont être remplacés par des pièces en fibre de verre Voilà pour les dernières nouvelles Amitiés" Jean-Pierre Salut Alain, Le Geebee se termine, quelques photos de sa décoration. Il me restera la stratification du capot et des pantalons et ballons de roue puis premier vol. @+ Jean-Pierre Gee-Bee Model Y Jean-Pierre Taczynski 1 Gee-Bee Model Y Jean-Pierre Taczynski 2 Gee-Bee Model Y Jean-Pierre Taczynski 3 Gee-Bee Model Y Jean-Pierre Taczynski 4 Gee-Bee Model Y Jean-Pierre Taczynski 5 Gee-Bee Model Y Jean-Pierre Taczynski 6 Gee-Bee Model Y Jean-Pierre Taczynski 7 Gee-Bee Model Y Jean-Pierre Taczynski 8   Affaire à suivre... >>>>> Haut de page >>>>> Page d'accueil >>>>> Dernières mises à jour

(2 commentaires)

Passer au formulaire de commentaire

    • Alain RONK le 2012-11-27 20:28:08
      Author

    Et toc, un GeeBee de plus ! Bravo Jean-Pierre ! :wink: Alain? 8)

    • Jean-Pierre Taczynski le 2012-11-27 22:42:20

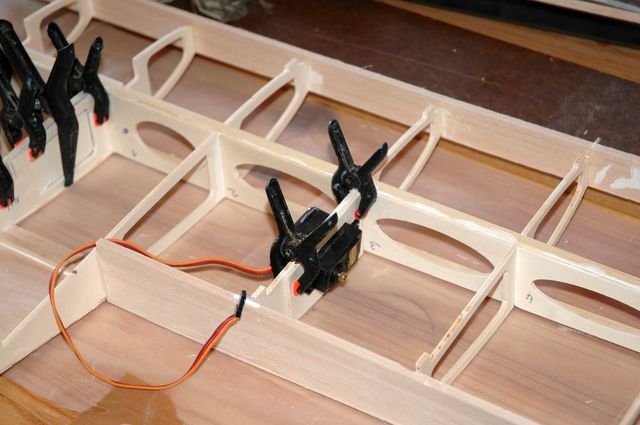

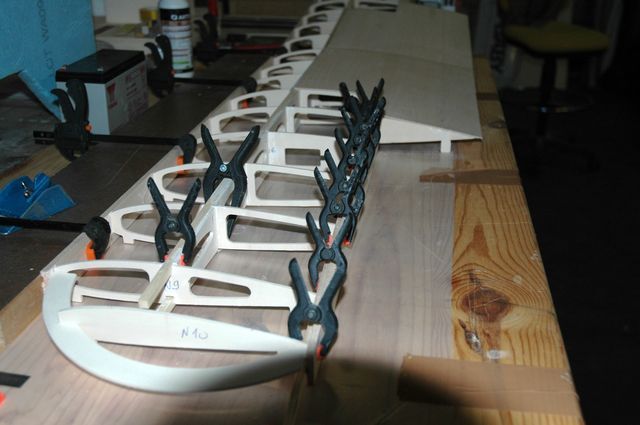

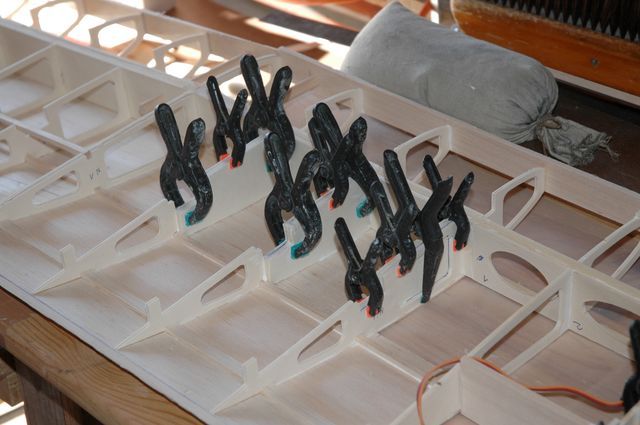

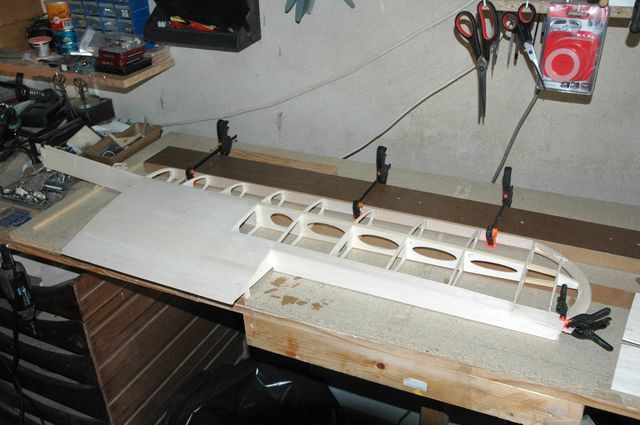

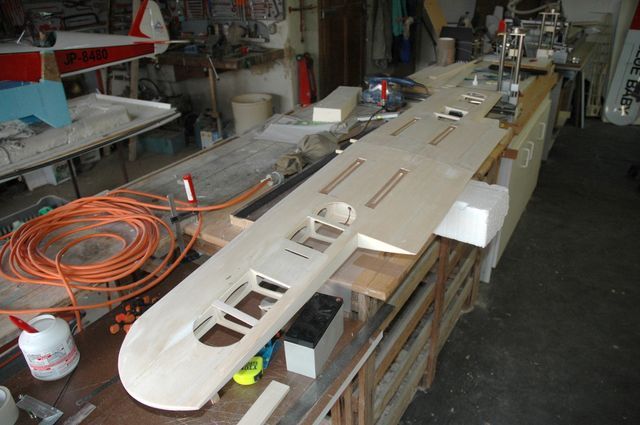

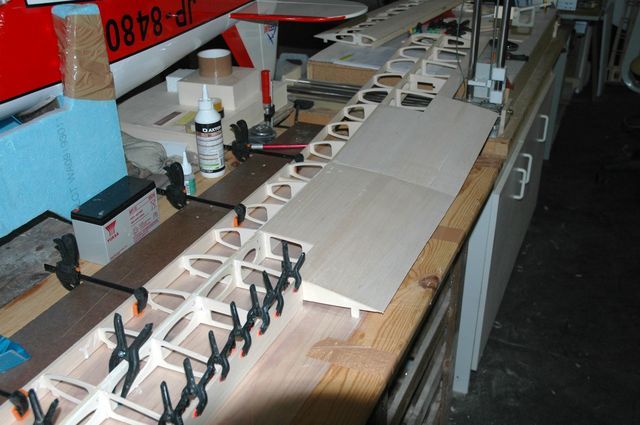

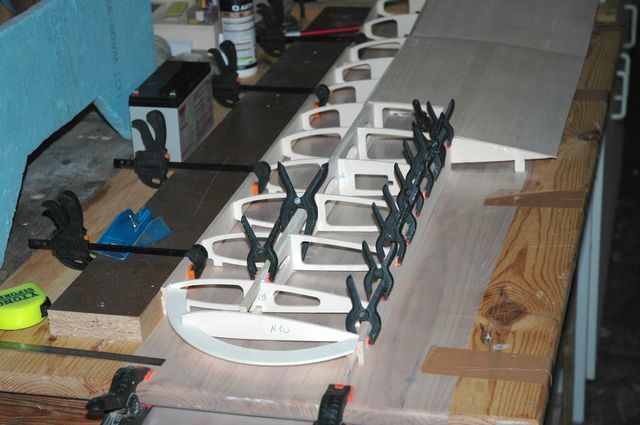

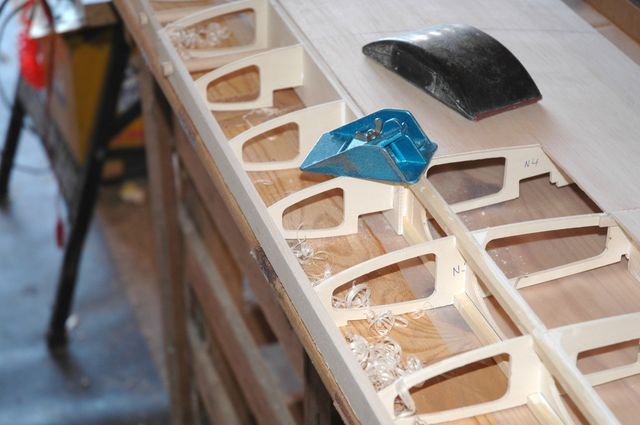

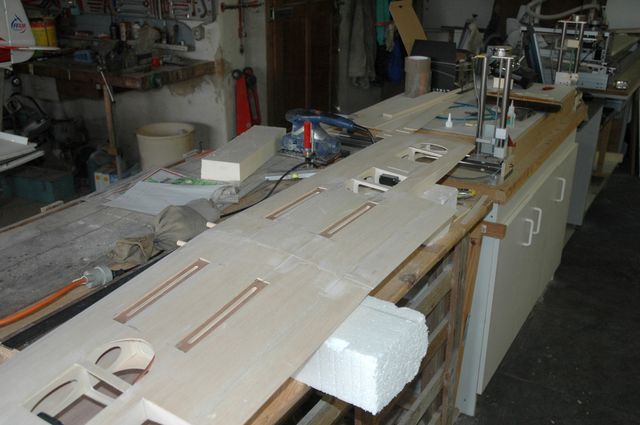

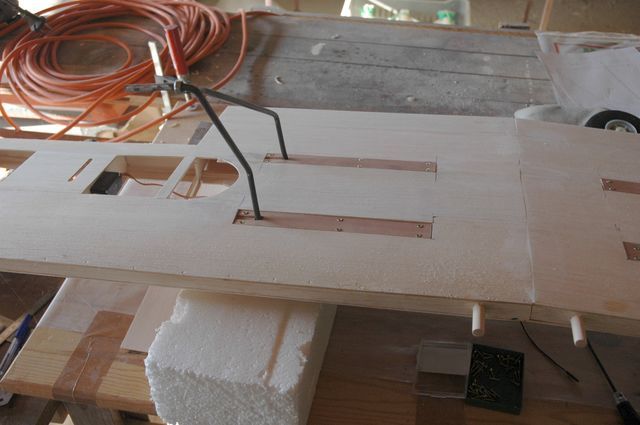

    Salut Alain, J'adore ce mod?le. Programme de la suite, installation des commandes( r?cepteur, servos, r?servoir et coffrage du fuselage. D?coupe des nervures ? la CNC, puis construction de l'aile.Les photos suivront ? chaque ?tape. @+ :lol: Jean-Pierre ?
