Coffrage sous vide des ailes du New Little (Olivier DUPRE)



Fabrication des ailes en polystyrène coffré balsa avec mise sous vide pour un collage plus que parfait !!!

Le New Little d'Olivier

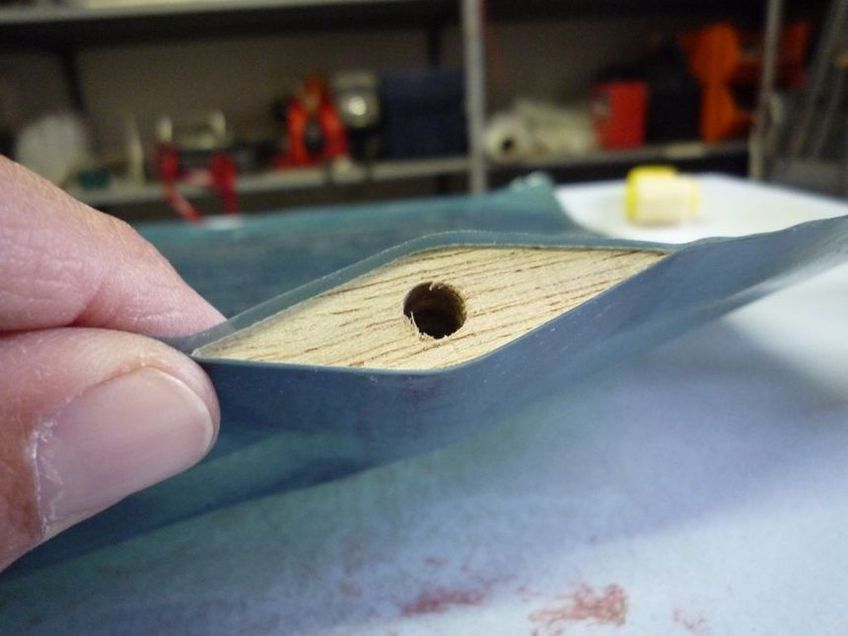

Préparation des orifices de mise sous vide des "sacs" pour le collage du coffrage
Le New Little d'Olivier

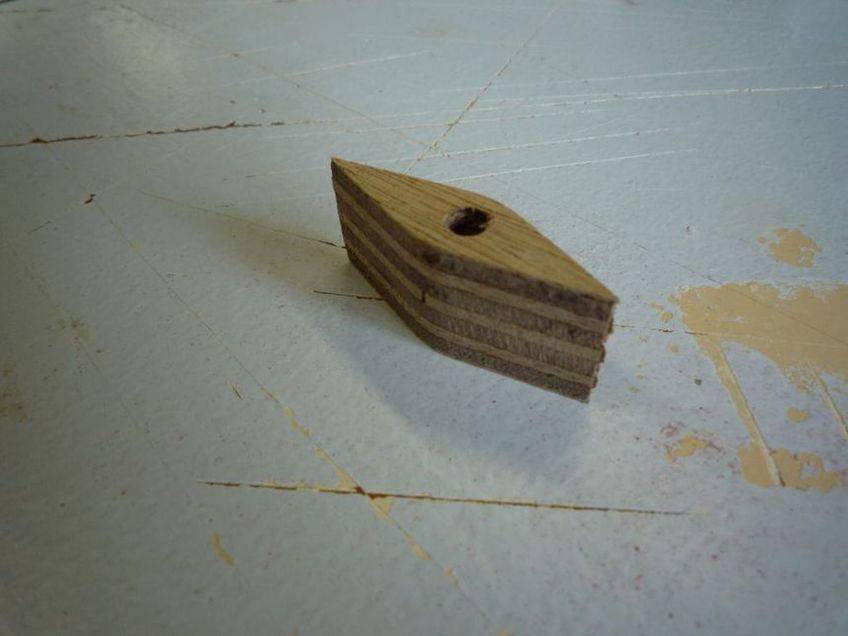

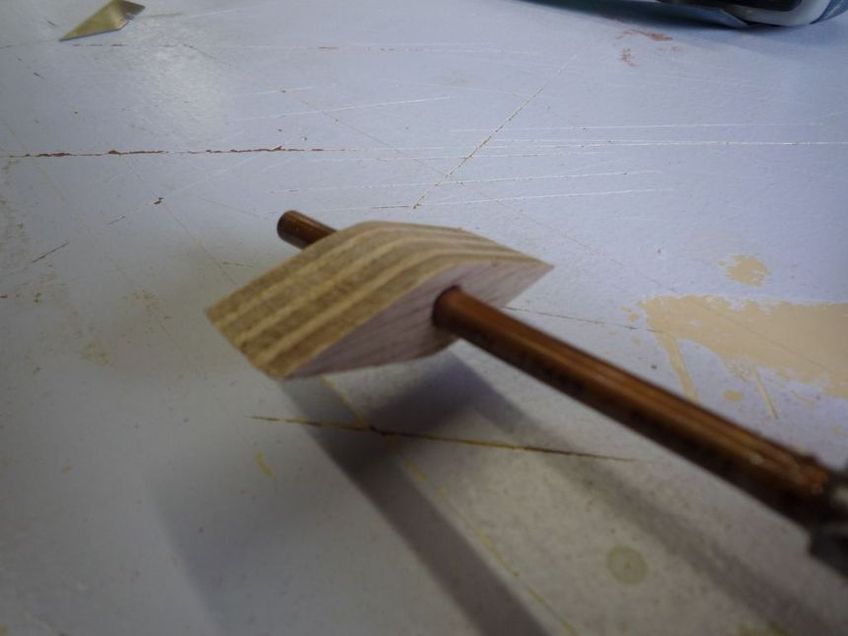

Mise en place du petit tube d'aspiration
Le New Little d'Olivier

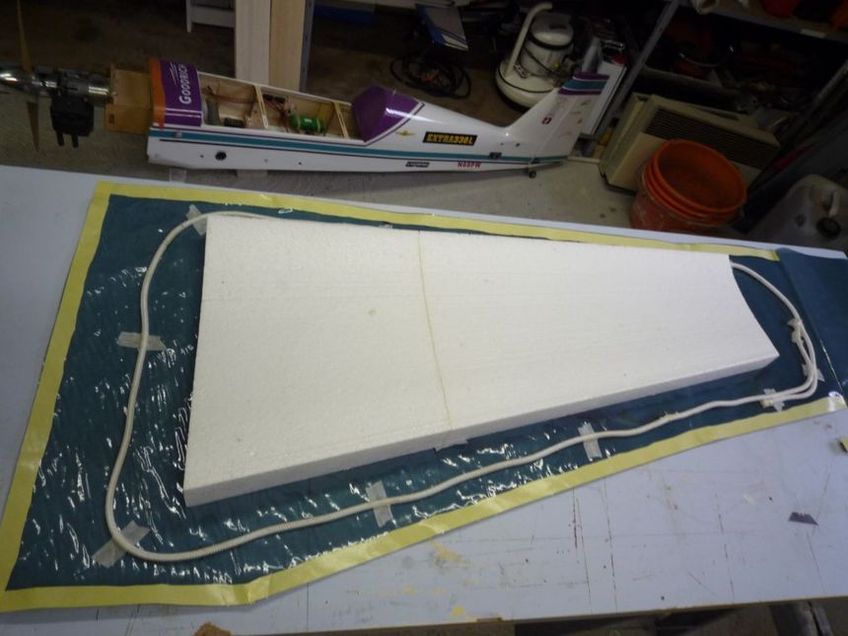

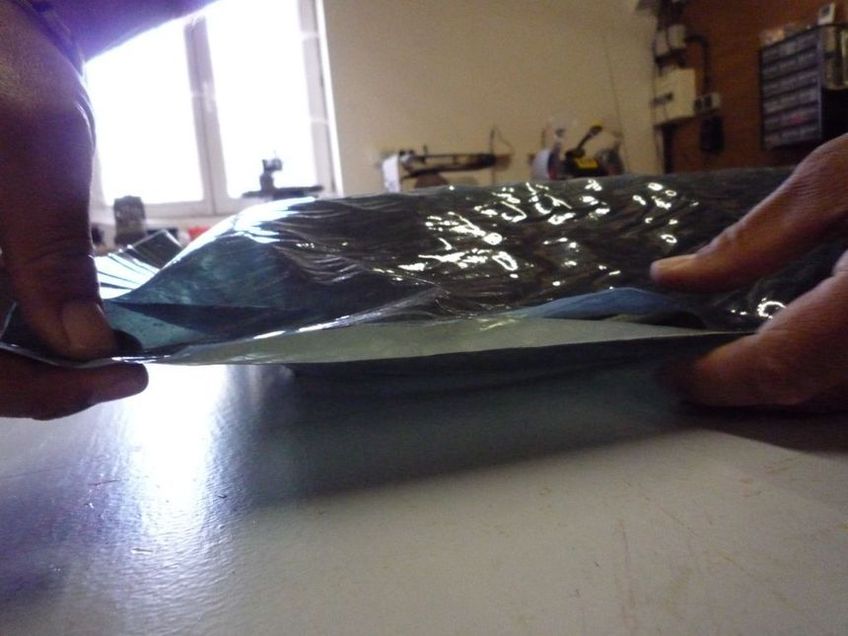

Préparation des sacs de mise sous vide
Le New Little d'Olivier

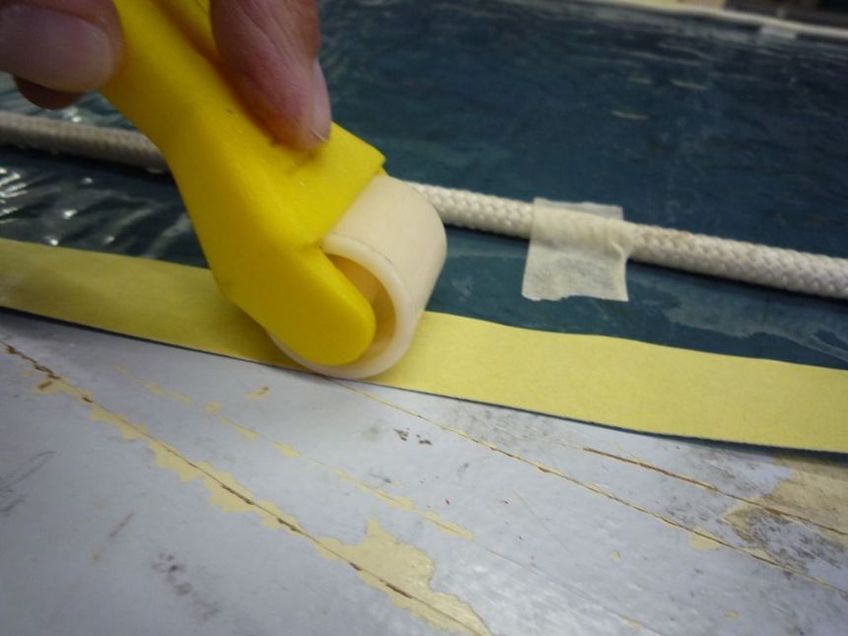

Collage des bords des sacs au double face et application avec un petit rouleau pour un collage parfaitement étanche
Le New Little d'Olivier

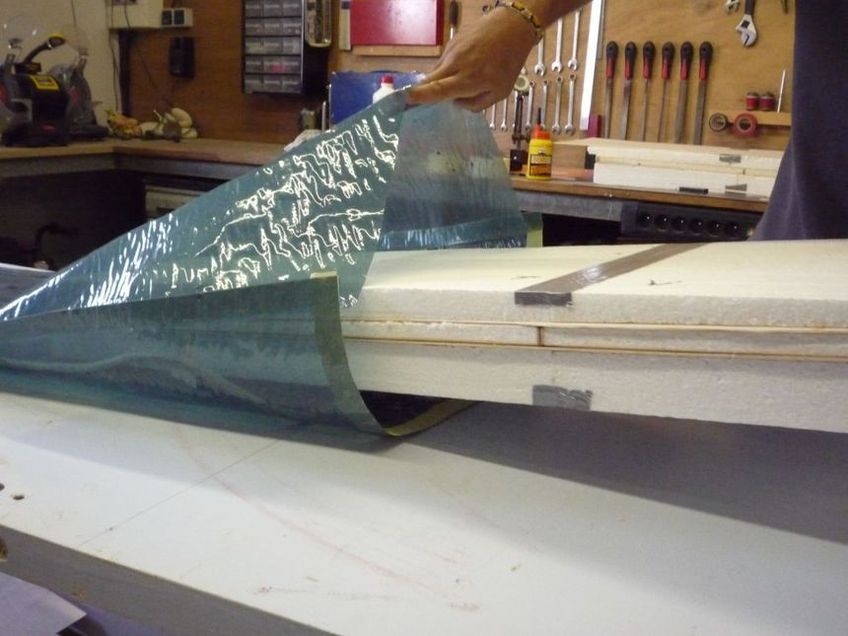

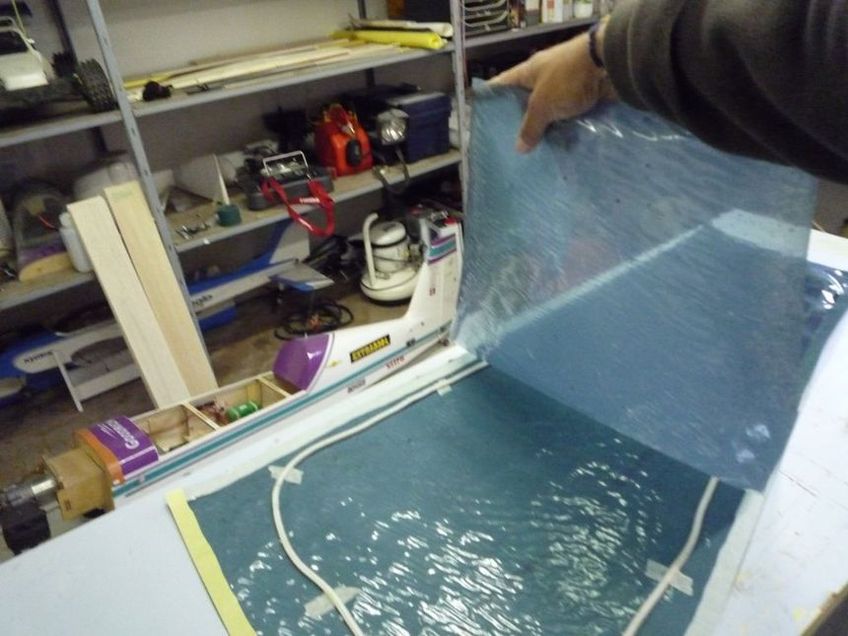

Mise en place de la deuxième face du sac
Le New Little d'Olivier

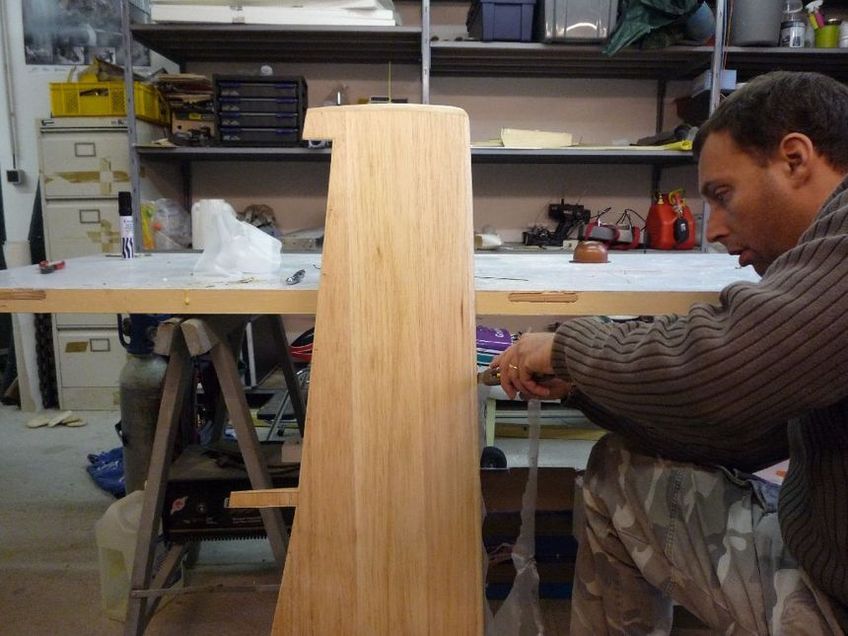

Collage de l'orifice de mise sous vide
Le New Little d'Olivier

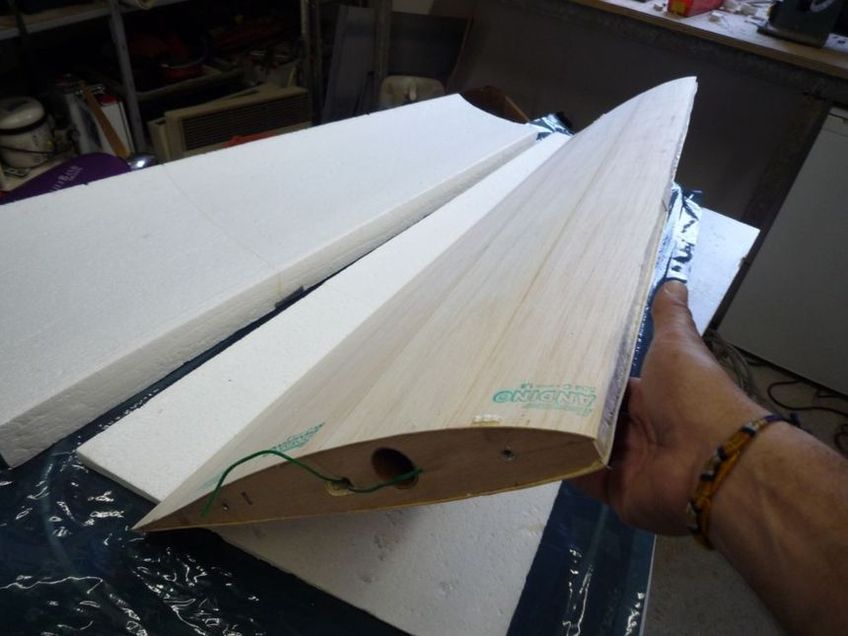

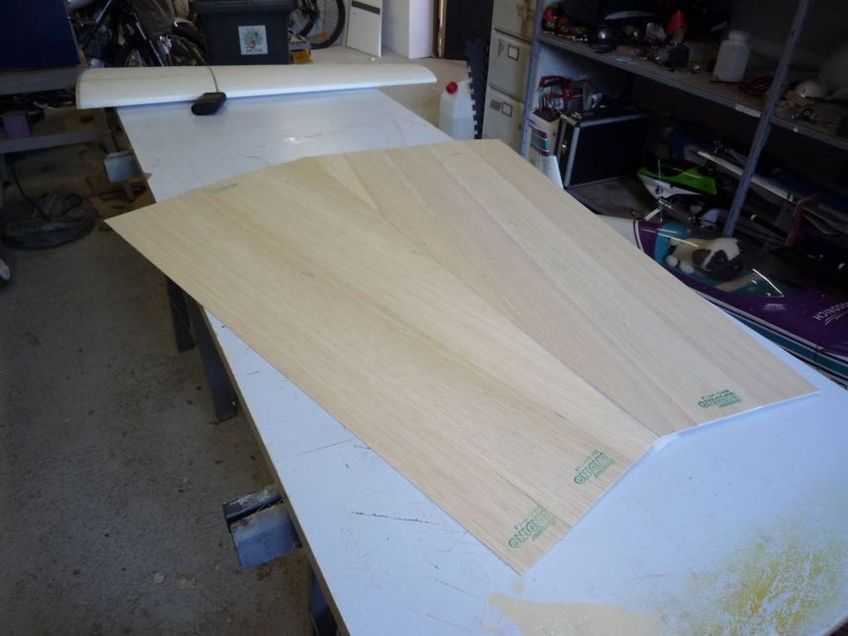

Vue d'ensemble des planches balsa collées entre elles pour le coffrage
Le New Little d'Olivier

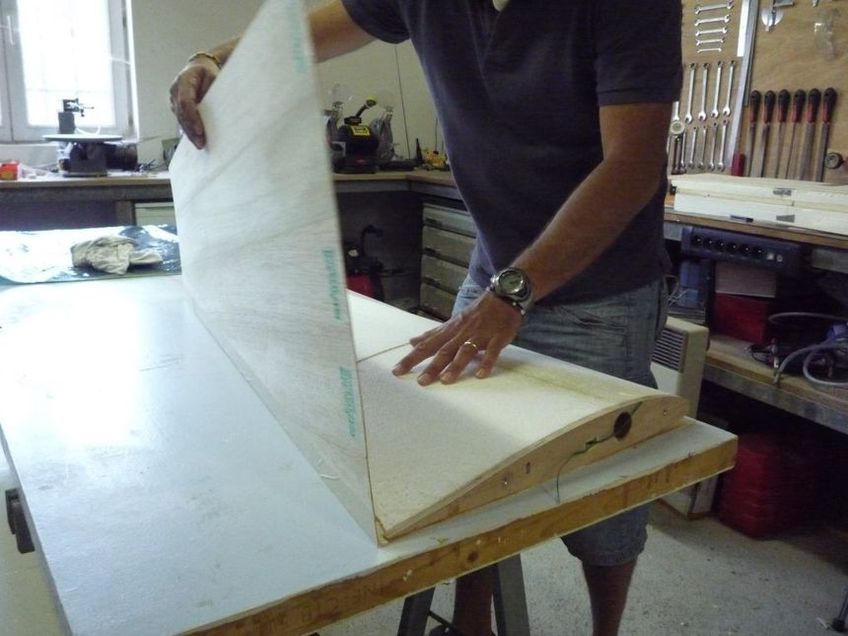

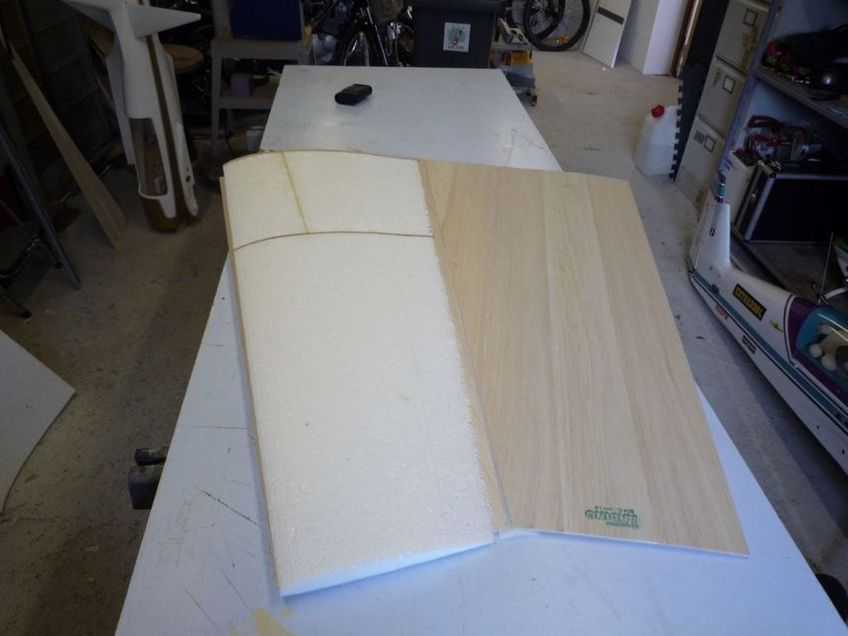

Présentation du coffrage sur le noyau d'aile
Le New Little d'Olivier

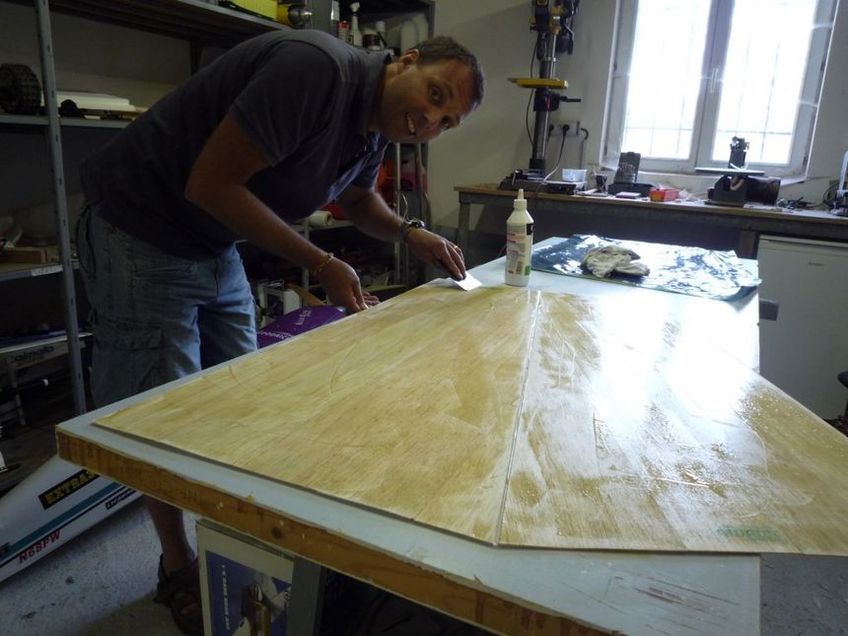

Encollage du coffrage avec de la colle Poluyréthane (colle PU)
Le New Little d'Olivier
Positionnement du coffrage pré-encollé sur le noyau polystyrène
Le New Little d'Olivier

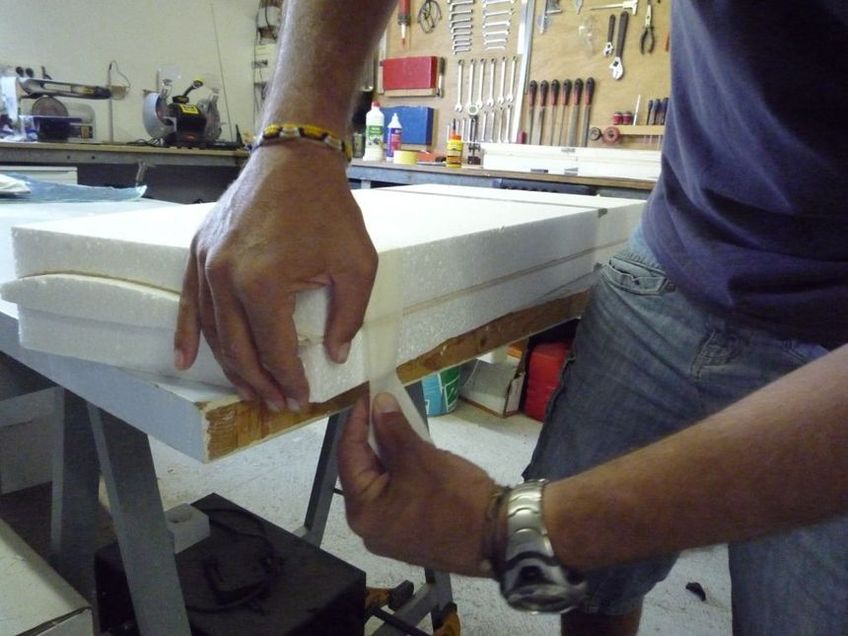

Mise en place des dépouilles qui permettront de positionner correctement les ailes durant le séchage sous vide
Le New Little d'Olivier
Et hop, on enfile le tout dans le "sac"
Le New Little d'Olivier
On referme le sac
Le New Little d'Olivier

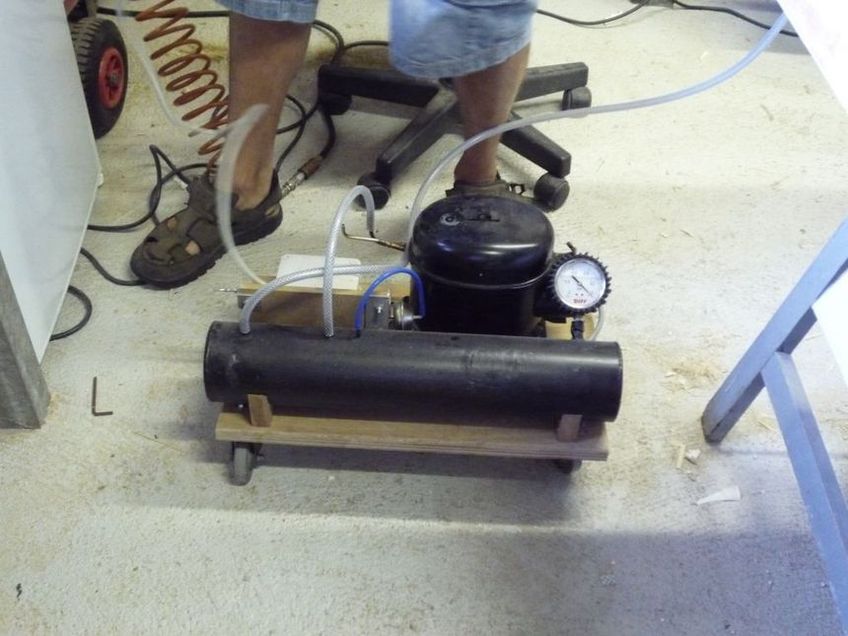

Préparation du compresseur
Le New Little d'Olivier

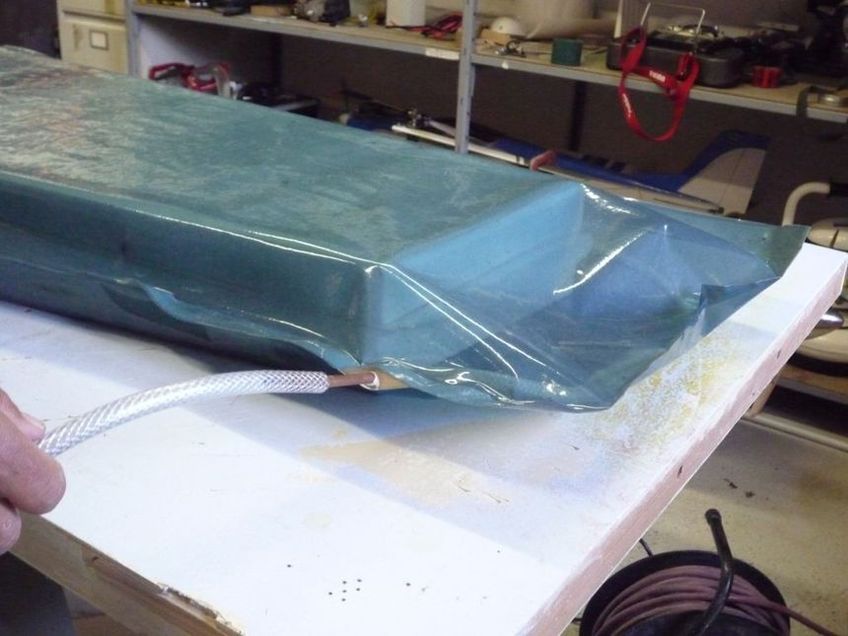

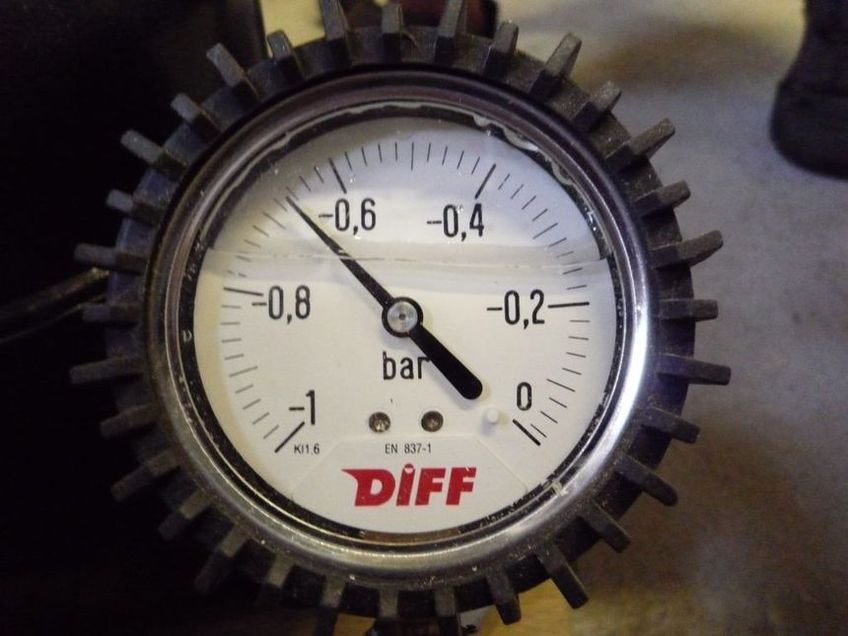

Branchement du tube d'aspiration
Le New Little d'Olivier
Visiblement, Olivier à l'air satisfait
Le New Little d'Olivier
-
Le New Little d'Olivier
Et toc, une aile coffrée sous vide !!!
Bravo Olivier !!!
Le New Little d'Olivier
Maintenant, si vous voulez savoir comment s'effectuer la pose d'un tissu de verre avec de la résine sur les ailes coffrées, c'est par ici !
